Как подключить противотуманки: что нужно знать

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.
Причем чем ближе он будет находится к аккумулятору, тем лучше. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Необходимо замотать изолентой все оголенные провода и проверить надежность соединений. Подрулевой переключатель.
На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Схема подключения противотуманок через реле указана на фото ниже. Далее, вставляют реле и предохранитель в специально отведённое гнездо, что не должно вызвать никаких затруднений. Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины.
Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.
Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.
Как подключить противотуманки через реле.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.
Этот перечень может отличаться в зависимости от комплектации автомобиля Схемы подключения противотуманок Схем подключения, также как и способов, существует несколько. При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией.
Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Затем нужно направить их на реле и подсоединить к разъему под номером
Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же Установка ПТФ Весь процесс монтажа противотуманок можно разбить на несколько этапов: установка фар в бампер; установка реле и предохранителя; монтаж кнопки.
Контакт под номер 86 протягиваем на массу к кузову.
Затем нужно направить их на реле и подсоединить к разъему под номером Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию.
Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!
Кнопка для ПТФ ваз 2114

Как работает рассматриваемое устройство

Основными особенностями данного реле можно считать следующие:

1. Тип устройства – нормальное разомкнутое, тип колодки – шестиконтактная, для обеспечения удобства и упрощения подключения нумерация контактов присутствует на корпусе изделия.
2. Система собрана таким образом, что контакты замыкаются триггерно. Говоря простым языком, конструкция функционирует так: при нажатии кнопки система включается, при повторном нажатии – отключается.
3. Самая главная особенность устройства – оно функционирует только при наличии напряжения на двух дополнительных контактах. Именно благодаря им кнопка автоматически отключается при выключении зажигания автомобиля.
4. Реле может быть рассчитано на работу в системах с силой тока, не превышающей 20А.

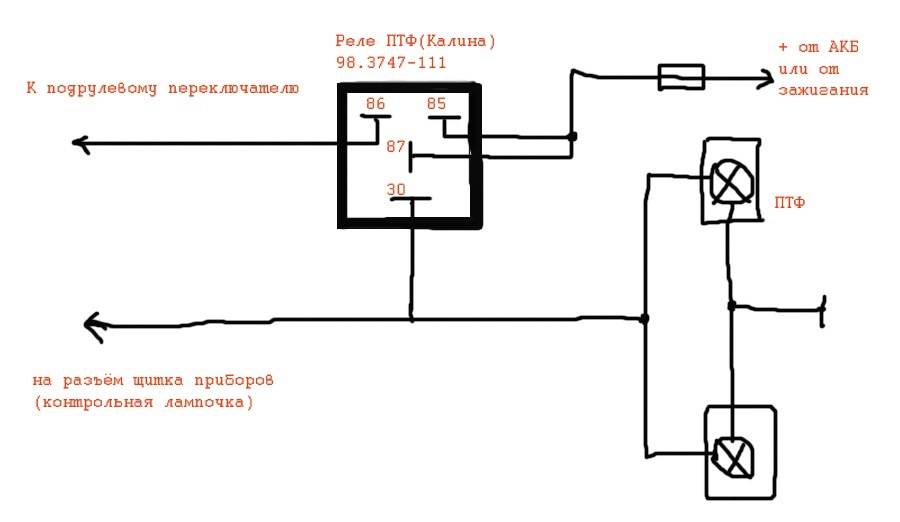

Так выглядит схема рассматриваемого нами реле

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты,
• заранее обслуженный и подготовленный автомобиль,
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка,
• маркер,
• строительный уровень,
• отвертка или шестигранник в зависимости от модели автомобиля,
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

1. 1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
2. 2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

• снять крышку монтажного блока;
• вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
• отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

1. 1. Силовое реле (98.3747).

• к контакту 87 — провода «+» от противотуманных фар;
• к контакту 85 — управляющий провод от кнопки включения;
• к контакту 30 — от клеммы «+» аккумуляторной батареи;
• к контакту 86 — подключают «-» бортовой сети.

1. 2. Кнопка включения противотуманных фар (991.3710).

• к контакту 1 — провод от контакта 85 силового реле;
• к контакту 2 — провод «+12 В» от замка зажигания;
• к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
• к контакту «А» — провод «-» бортовой сети;
• контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

• Отверстия несквозные;
• Заглушек нет;
• Проводка не подведена.

Проблема решается двумя путями:

1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

Важно!

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные  лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.
