Плюсы и минусы вариаторной коробки CVT

В пользу коробки передач CVT свидетельствуют ее сильные стороны, но несколько минусов тоже имеется.

Плюсы:
плавное изменение скорости, ведь даже гидротрансформаторная автоматическая трансмиссия не исключает рывки при переходе с одной передачи на другую;
продление ресурса двигателя – правильная эксплуатация автомобиля с вариатором, своевременная замена трансмиссионной жидкости, проведение прочих предусмотренных регламентом работ снижают нагрузку на мотор, что увеличивает срок службы силового агрегата;
снижение потребления горючего вследствие возрастания эффективности работы механизма. Среднее значение КПД вариаторных трансмиссий превышает показатели классических автоматов на 7-10%;
экологическая безопасность – уровень выбросов в атмосферу вредных веществ у машин с вариаторами ниже, чем при других вариантах конструкции коробки;
быстрый набор скорости при разгоне – вследствие обеспечиваемой вариаторной трансмиссией непрерывной кинематической связи между двигателем и приводом, исключены потери времени на переключение режима. Поэтому автомобиль разгоняется быстрее;
легкость управления – водителю достаточно установить требуемый режим для начала движения.

Минусы:
сложность в обслуживании – не во всех автосервисах есть специалисты, разбирающиеся в вариаторах, а ремонт или замена вариаторных узлов – удовольствие не из дешевых;
дороговизна трансмиссионной жидкости – такие механизмы требуют применения определенных марок масла, продаваемых по высокой цене;
необходимость регулярной замены ремня – гибкая связь служит в среднем от 100 до 150 тыс. км, а установка новой детали обходится дорого;
относительно небольшой ресурс агрегата, уступающий сроку службы механизмов другой конструкции;
повышенный риск в связи с неправильной эксплуатацией.

Что может спровоцировать появление неисправностей в коробке CVT? Кроме проблем с ремнем, выход из строя вариаторной коробки CVT может быть обусловлен следующими неисправностями: • износом рабочих поверхностей шкивов; • отказом маслонасоса; • выработкой подшипников на конусах; • сбоями электроники и пр.

Выявление неисправности требует детальной диагностики коробки CVT и замены вышедших из строя деталей. Иногда приходится полностью менять вариатор, что обойдется в сумму от 75 000 руб. и дороже.

Данная мера потребуется при обрыве ремня, остатки которого способны разрушить узел без возможности восстановления, при других серьезных проблемах с трансмиссией.

Если вдруг с коробкой CVT возникнут проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить бесплатную консультацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.

Предлагаем вам к просмотру видео-обзор на сравнение вариатора и автомата, а так же преимущества и недостатки вариаторной коробки CVT.

Классификация синхронизаторов

Синхронизаторы классифицируются: по принципу действия – на простые и инерционные; по конструктивному исполнению – на конусные и дисковые; по принципу обслуживания передач – на индивидуальные и центральные.

Простые синхронизаторы.Они наименее сложны по конструк­ции и допускают включение передачи еще до того, как произошла полная синхронизация угловых скоростей. Простые синхрониза­торы устанавливаются, как правило, на низших передачах – чаще всего на второй. На первой передаче и заднем ходу синхро­низаторы не ставятся, так как на этих режимах машина работает очень редко, да и включаются они в основном при останове ма­шины. Применение простого синхронизатора на низших переда­чах вызвано еще и тем, что именно на этих передачах реализуются большие передаточные числа. При этом приведенные к фрик­ционным конусам синхронизатора инерционный момент, а также крутящий момент от главного фрикциона в случае его неполного выключения достигают относительно больших величин. Эти мо­менты препятствуют выравниванию угловых скоростей включае­мых деталей и тем самым значительно удлиняют процесс переклю­чения передач. В этих условиях простой синхронизатор позволяет включить передачу с неполным выравниванием. Переключение становится непродолжительным, но сопровождается появлением ударных нагрузок.

Инерционные синхронизаторы.В отличие от простого инер­ционный синхронизатор имеет специальное блокирующее устрой­ство, не позволяющее включить передачу до полного выравнива­ния угловых скоростей шестерни и вала. Инерционные синхро­низаторы устанавливаются на всех высших передачах.

Конусные и дисковые синхронизаторы.Они отличаются друг от друга исполнением фрикционного элемента. Широкое распро­странение получили конусные синхронизаторы с одной парой трения. Иногда используются многоконусные синхронизаторы, в которых синхронизирующий момент возрастает, однако их кон­струкция становится более сложной.

Дисковые синхронизаторы выполняются, как правило, много­дисковыми. Увеличение поверхностей трения используется как один из способов повышения эффективности синхронизаторов. Однако, как показывают эксперименты, синхронизирующий мо­мент не возрастает прямо пропорционально числу применяемых дисков. По мере удаления дисков от нажимных деталей их мо­мент трения падает. Неравномерность распределения давления приводит к повышенному нагреву и износу наиболее нагружен­ных дисков.

Рис. 106. Конструкция конус­ного индивидуального синхро­низатора: 1

– зубчатая муфта;2 – корпус синхронизатора;3 – пружинный фиксатор;4 – палец муфты

Эффективность синхронизаторов более рационально повышать не увеличением числа поверхности трения, а оптимальным подбором фрикцион­ных материалов, созданием благоприятных условий работы (осо­бенно хорошей организацией смазки) и применением следящего сервопри­вода. В последнем случае при малых усилиях со стороны водителя можно получить значительный синхронизи­рующий момент за счет увеличения давления на поверхностях трения.

Индивидуальный и центральный синхронизаторы.Индивидуальный служит для включения только одной передачи, центральный используется для включения нескольких передач. Первый получил повсеместное рас­пространение на транспортной тех­нике благодаря своей простоте и надежности в работе. Второй более сложен, дорогой и имеет значитель­ные габариты. Он используется в ко­робках, где включение передачи со­провождается блокированием не­скольких муфт (например, в короб­ках с разрезными валами), а также внекоторых простых коробках пере­дач с автоматическим и полуавтома­тическим приводами управления.

В отечественных гусеничных ма­шинах большое распространение по­лучили простые и инерционные инди­видуальные конусные синхрониза­торы. Один из них показан на рис. 106, а.

Он применяется для включения второй (палец4 передви­гается влево) и третьей (палец4 передвигается вправо) передач. При включении второй передачи синхронизатор работает как простой, при включении третьей – как инерционный. Блокирующее ус­тройство у последнего выполнено в виде фигурного выреза (рис. 106,б) на корпусе2 с размещенным в нем пальцем зуб­чатой муфты4. Пока не произошло выравнивания угловых ско­ростей шестерни и вала, сила от момента трения, возникающего в буксующих конусах, прижимает палец к скосу фигурного вы­реза и не позволяют ему переместиться в крайнее положение. Когда же выравнивание закончится, момент трения резко упадет и усилие водителя становится достаточным для того, чтобы от­жать корпус и переместить палец в положение, соответствующее включенной передаче.

Как правильно ездить на машине с коробкой CVT

Чтобы продлить срок службы трансмиссии CVT, необходимо правильно пользоваться автомобилем с такой конструкцией коробки. Владельцу следует воздержаться от езды по бездорожью. Пробуксовка колес при езде по снегу или грязи сокращает ресурс механизма.

Не следует резко наезжать на препятствия, как можно реже переходить с режима D на R, чтобы снизить интенсивность износа узлов.

Не стоит использовать автомобиль в качестве тягача или перевозить прицеп, массой превосходящий установленные нормативы. Детальнее с особенностями езды на машине с вариаторной конструкцией трансмиссии можно ознакомиться в отдельной статье.

Характеристика механической КПП

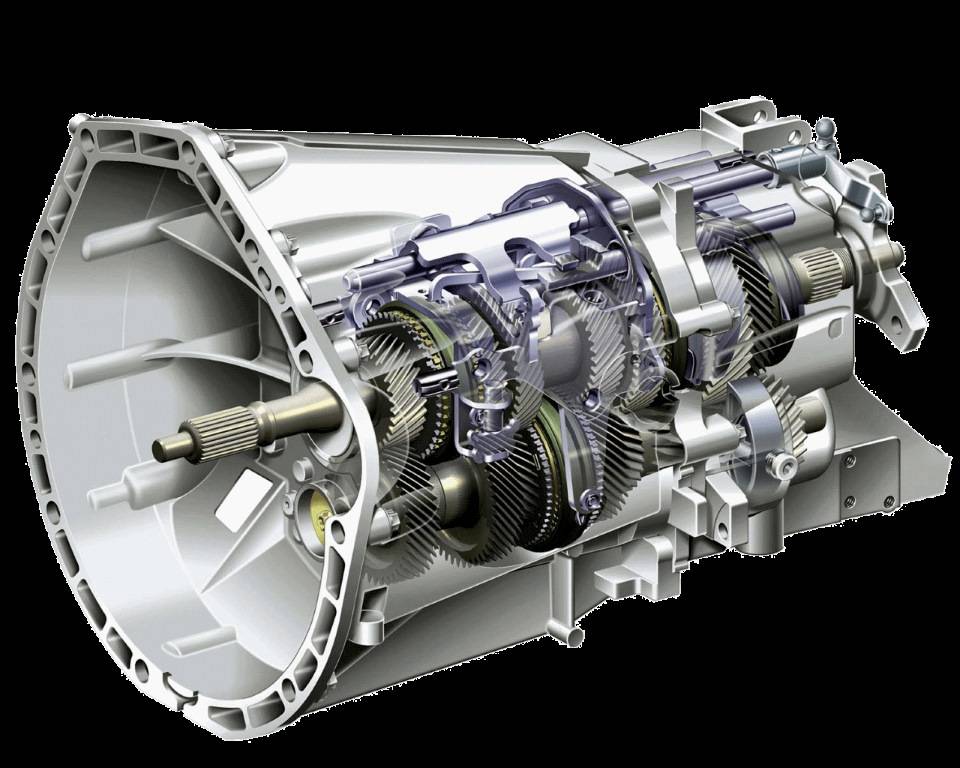

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Кулиса

На современных автомобилях, в том числе и на новых Грантах, Калинах, Приорах устанавливаются КПП с тросовым приводом передач, благодаря чему переключение передач становится легкой и четкой. На Самарах же: 2114 -2113-2115 привод передач осуществляется не за счет тросика, а за счет кулисы.

Кулиса

Кулиса — разработка 80-х, поэтому передачи могут не включаться с первого раза, плохо заходить и т. д.

На спортивных тюнингованных автомобилях часто ставят «короткоходную» кулису.

Суть короткоходной кулисы в том, что путь рычага КПП от нейтрали до передачи становится короче, чем был. Проще говоря: передачи включаются легче, ход рычага меньше, что дает существенное преимущество при переключении.

Обслуживание, устранение проблем

Ниже приведены ссылки на статьи, с помощью которых вы можете ознакомиться с нужно информацией.

• Какое масло лить в КПП? Виды масел, вязкость, срок службы масла.
• Как снять/заменить КПП? Пошаговая инструкция снятия КПП.
• Дребезжит рычаг КПП, что делать? Избавляемся от дребезга ручки КПП на 2,5-4 тыс. оборотах.
• Как заменить масло в КПП? Пошаговая инструкция по замене масла в коробке.
• Как проверить уровень масла? О том, где находится щуп, как проверить уровень.
• Как заменить датчик заднего хода (дзх)? Не горят фонари заднего хода — вероятнее всего, вышел из строя датчик. Подробная инструкция замены датчика.
• Не включается задняя передача. Что делать? Причины возникновения данной проблемы, и что с этим можно поделать.
• Хрустит вторая передача. Причины возникновения данной проблемы, и что с этим можно поделать.

Надеемся, вы нашли ответы на свои вопросы.

Особенности работы вариатора

Вариатор – бесступенчатая КПП, которая позволяет плавно менять показатель передаточного числа. Производятся двух типов: клиноременной и торовый. Первый вариатор имеет стандартные комплектующие АКПП, клиновидный ремень и несколько раздвижных шкивов.

Шкивы подконтрольны блоку управления; они сжимают диски относительно оборотов. Отдельным подвидом являются цепные вариаторы, они, в отличие от вариаторов CVT, оказывают тянущее усилие. Рабочие диски в таком случае сжимают клиновидные звенья цепочки.

Торовый вариатор имеет два клиновидных элемента. Диски делятся по принципу МКПП – на ведущий и ведомый. Переключение передач происходит за счет движения ролика между дисками. Прямая передача практически не применяется в вариаторах подобного типа.

Главным недостатком вариатора является быстрая изнашиваемость ремней и невозможность эксплуатации с мощными двигателями. Даже при бережном и аккуратном отношении ремни придется менять каждые 150 тысяч км.

Понять устройство и принцип работы различных типов коробок переключения передач лучше наглядно. Если в жизни такой возможности нет, то можно просмотреть несколько обучающих роликов, например:

Главная пара

Главная пара — это основной вал (главная передача). Главная пара служит для снижения оборотов, передаваемых от двигателя. В среднем, главная пара уменьшает количество оборотов в 4 раза: двигатель крутится 4 тыс. оборотов — главная пара 1 тыс. оборотов.
Главная пара в стандарте имеет передаточное число: 3,7. За счет изменения главной пары можно существенно изменить динамику автомобиля. В зависимости от размера главной пары можно изменить длину всех передач, следовательно, максимальную скорость и разгон. (Кстати, у «девятки» стоит главная пара 3.9, за счет этого она имеет меньшую максимальную скорость, но резвее на разгон).

Ниже приведены три графика, по которым вы можете сравнить скорость на 5500 оборотах двигателя с разными главными парами. (Расчеты приведены на колеса r15 с профилем 195/50 — то же самое, что и r14 со стандартным ВАЗовским профилем 175/65 или 180/60).

Как ремонтируют вариатор

Ремонт вариатора требует обращения в специализированные СТО с опытными мастерами и необходимым оборудованием. Замена любых деталей в механизме невозможна без демонтажа и разборки агрегата.

Цена ремонта коробки CVT зависит от серьезности поломки. К примеру, минимальные расходы на промывку клапанов гидроблока и замену масла (а это обязательная процедура при техническом обслуживании) составят:

• от 6 тысяч рублей – на трансмиссионную жидкость;
• от 10 тысяч рублей – если потребуется замена клапанов;
• от 20 тысяч рубле – на смену гидроблока.

Замене подлежат ремни, подшипники и другие детали. Шкивы иногда можно восстановить. Но нередко приходится менять гибкую связь с дисками и подшипниковыми узлами. В результате стоимость такого ремонта сопоставима с полной заменой агрегата, что целесообразнее в плане надежности и долговечности трансмиссии.

Передаточные числа (ряд)

Это шестерни каждой передачи, которые тоже имеют свой размер.

Они характеризуют скоростные показатели автомобиля на той или иной передаче. В стандартном ВАЗ применяются следующие числа:

Передаточные числа КПП:
I	3,636
II	1,95
III	1,357
IV	0,941
V	0,784
задний ход	3,53

Выше приведены характеристики со стандартными параметрами.

Стандартный ряд на 2114 далеко не идеален. Первая передача слишком короткая, вторая — длинная. За счет этого наблюдается резкий провал динамики при переключении с первой на вторую. Мало того, что наблюдается провал, так же при резком переключении потихоньку умирает синхронизатор второй скорости.

Поэтому существуют спортивные ряды, где убран провал между 1-й и 2-й, и не только: спортивные ряды подбираются по типу двигателя. Это может быть просто хороший городской мотор, либо спортивный, либо заточен под гонки на 402 метра. Также существуют и «турбовые» передачи, рассчитанные под турбо мотор.

Принцип работы синхронизатора КПП

Если бы в механической коробке передач автомобиля не было бы синхронизатора, то каждое переключение передач сопровождалось бы сильным шумом и чувствительным ударом. При этом водитель должен угадать скорость вращения шестеренок каждой передачи, чтобы они совпали. Именно в этот момент необходимо было бы переключать скорости в коробке передач без синхронизатора. Однако в наше время все механические коробки передач оснащены синхронизатором и это облегчает жизнь автомобилистам. В данной статье мы расскажем о принципах работы синхронизатора коробки переключения передач.

Основное назначение синхронизатора КПП

Синхронизатор коробки переключения передач необходим для того, чтобы с помощью синхронизации диапазонов вращения колес и двигателя минимизировать удары по шестеренкам КПП и продлить их срок эксплуатации. Иными словами синхронизатор уравнивает окружные скорости муфты сцепления и шестерни.

В современных механических коробках передач на легковых автомобилях синхронизатора обязательно присутствует. Однако, зачастую, он установлен только  передачи переднего хода. Задняя передача работает без синхронизатора. Именно поэтому она не включается при переходе на нее на высоких оборотах двигателя.

Переключение передач в КПП без синхронизатора

На грузовых автомобилях и тракторах коробки передач имеют до 15-20 ступеней. В таких коробках передачах не применяются синхронизаторы. Профессиональные водители умеют переключать передачи довольно быстро, чтобы не создавать задержки в работе коробки передач. В целом считается, что механическая коробка передач без синхронизатора намного дольше эксплуатируются по сравнению с КПП с синхронизаторами.

В таблице ниже описан алгоритм переключения передач в КПП без синхронизатора.

Шаг Описание 1

Ожидание момента сравнения значения окружных скоростей шестеренок разных ступеней Нахождение этого момента важно, чтобы переключиться на другую передачу без рывков и стуков. 2

Быстрый переход на нейтральную передачу Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу

Такой метод называется «двойной выжим». 3. Быстрый переход на более высокую передачу Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора

Быстрый переход на нейтральную передачу Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу. Такой метод называется «двойной выжим». 3. Быстрый переход на более высокую передачу Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора.

Принцип работы синхронизатора

Благодаря синхронизатору шестерни, которые участвуют в переходе с одной передачи на другую находятся в постоянном зацепленном состоянии между друг другом. От этого намного снижается шум от переключения передач, и коробка передач работает стабильнее. Это достигается за счет блокировки шестерней, которые получают крутящий момент от вала, на котором они находятся.

В конструкцию синхронизатора входят:

– ступица, крепящаяся на валу подвижной муфты;

– блокировочные кольца сухарей.

В современных роботизированных механических коробках передач, таких как немецкая DSG, синхронизатор управляется электроникой и сервоприводами. Благодаря этому на переключение передач тратится всего восемь миллисекунд.

Трансмиссии заднеприводных автомобилей

Трансмиссия автомобиля с задним приводом состоит из следующих узлов:

• коробка передач,
• сцепление,
• карданная передача,
• главная передача,
• дифференциал,
• полуоси.

Благодаря тому, что производители устанавливают КПП в автомобилях с задними ведущими колесами на более мягкие опоры, в них заметно снижается уровень вибрации, что приносит дополнительный комфорт при поездках. Данный вариант трансмиссионной системы имеет более простую конструкцию и предусматривает установку коробки передач таким образом, что она присоединяется к заднему мосту вместе со сцеплением при помощи карданного вала. Такая схема крепления определяет концентрацию центра масс на переднюю ось.

Запуск автомобиля с АКПП

Итак, как заводить машину на автомате? Прежде всего заводить надо с Р или N, они включаются при нажатии специальной кнопки.

Лучше заводить на «Паркинге», так как «Нейтраль» больше относится к сервисной системе, тем самым разделяет двигатель и коробку. Для начала движения, следует переключиться на «Драйв», не отпуская тормоз для снятия блокировки.

Нужно ли прогревать автомат перед ездой

Автомобиль на автоматической трансмиссии нет смысла прогревать, если на улице не отрицательная температура и нет мороза. При запуске мотора подождите несколько минут, чтобы в оборот пошло масло. Если машина установлена на «Паркинге» выключенная, то в принципе она уже прогоняет масло.

Рекомендуют при сильном морозе и непрогретой коробке не использовать мощные р., чтобы избежать поломок.

Как передвигаться на АКПП

Как правильно ездить на автомате для начинающих и с какими особенностями можно столкнуться?

Вот как завести машину автомат:

1. Нажать на педаль тормоза.
2. Снять рычаг с «Р».
3. Установить передачу Драйв или другую вспомогательную.
4. Отпустить педаль газа.

Авто самопроизвольно начнёт двигаться, без нажатия на педаль газа. Тормозить автоматич. коробкой следует с помощью двигателя и специальных кнопок.

Езда на автомобиле с автоматической коробкой передач в пробках и на светофорах

Нужно понимать, как работает автоматические передачи. В условиях затора, либо когда встречается загруженность транспорта на дороге, двигатель не должен работать, поэтому включите «Нейтраль».

На нейтральном не работает мотор, но проехать транспорт может примерно 5 км. Режим экономит топливо и оберегает машину от ремонта. На светофорах ситуация такая же, но можно воспользоваться дополнительными передачами, например — 2, они  помогут тронуться на АКПП плавно.

Остановка на подъёме с помощью АКПП

1. Отпускаете плавно тормоз, регулируя скорость движение со спуска.
2. Забираетесь на подъем.
3. Притормаживаете.
4. Устанавливаете рычаг на Нейтраль, прекращается работа мотора.
5. Включаете Паркинг, обеспечив безопасную стоянку транспорта, заблокировав движение.
6. Убираете ногу с тормоза и в течение нескольких секунд машина встанет в правильное положение.

Режим «S»

Во многих установлен S и обозначает он динамичное использование. То есть дополнительная система, где транспорт можно разгонять на определённую скорость, он быстро стартует и ускоряется, совершает обгон. По-другому называют его спортивным.

Он зависит от модели машины и её класса, чем мощнее авто, тем лучше работает «Спорт». При такой системе поступает большая нагрузка на движок, кузов и на саму резину.

Режим «Е»

Есть и другие обозначения на автоматич. кпп, например пиктограмма E обозначает экономную поездку. Обеспечивает плавную, лёгкую и спокойную скоростью движения, тем самым экономит бензин или дизель даже в холодное время года.

На улице гололед, а экономичный реж. позволяет безопасно чувствовать себя на дороге.

Спуск на АКПП

Спуски бывают: резкие и затяжные, но для каждого одна и та же инструкция. Не рекомендуется спускаться используя нажатую педаль тормоза, вы можете только притормаживать.

Принцип работы обычный:

• рычаг ставиться на «Драйв»;
• нажимается педаль газа;
• не забывайте опускать ручник.

Используют такие передачи, как р. 1, р. 2. Но не всегда на них авто едет медленно.

Как обгонять на автомобиле с АКПП

Обгон — дело серьёзное, стоит идти на такой шаг решительнее, увереннее и осознанно. Коробка имеет дополнительные режимы для совершения этого маневра. С ними машина едет быстро, набирая обороты и уверенно обгоняет ближайший автомобиль.

Есть определённые правила при которых не совершают обгон, но раз вы чувствуете уверенность, то воспользуйтесь «Спортом» и быстрого обгона. Учитывайте, что расход топлива максимальный.

Как буксировать автомобиль с автоматом

Для начала передвиньте рычаг на «Нейтраль», следите аккуратно за машиной впереди Вас на тросе. Не дёргайте руль и помните об остановке каждые 30 минут – это правило о безопасности КПП, чтобы не произошла поломка.

Мотор не работает, соответственно масло не попадает.

Как правильно прекращать движение

Для начала движения нажмите на тормозную педаль и остановите авто, далее устанавливаете «Паркинг», с помощью него блокируется движение.

Затягивайте ручник в машине и отпускаете тормоз, заглушаете мотор.

Как тормозить двигателем

Автомат имеет свои нюансы. Сбрасывают скорость обычно на склоне или там, где постоянно надо держать педаль тормоза. Переходят при торможении на ручной, то есть р. 2 или 3.

Минусы вариатора

Перечень того, чем отличается вариатор от АКПП в худшую строну:

• очень часто качественный ремонт могут выполнить только официальные дилеры, что повышает стоимость, а также усложняет проведение технического обслуживания в случае провинциального города;
• замена ремня имеет высокую стоимость;
• электроника сложней в отличие от автоматической коробки передач, поэтому не так много специалистов берутся за ее ремонт и перепрошивку.

Во время эксплуатации разрешено заливать масло, только предназначенное для конкретной модели автомобиля. Достать его в небольших городах является проблемой. Заливание схожего по свойствам масла может вызвать усиленный износ и серьезные неисправности.

Плюсы авто с МКПП

Автомобиль, оснащенный МКПП, имеет свои плюсы:

• происходит экономный расход топлива;
• машина быстрее набирает скорость в начале движения;
• такая КПП понравится любителям спортивной езды;
• позволяет осуществлять торможение на передаче.

Однако стоит учитывать, что механика сложнее в управлении и требует определенных навыков. При плавной работе со сцеплением, автомобиль будет также ехать. Требует наибольших умений трогание с места. Здесь нужно умело использовать сцепление и газ. Но владельцы серьезных тюнингованных шестерок не парятся по этому поводу.

А вот наглядное видео, как работает механическая коробка передач:

https://youtube.com/watch?v=lR-q03vj9Qg

Также на эту тему вы можете почитать:

Красный и зеленый антифриз: какой выбрать?

Дизельный BMW X3 с механической коробкой – отличный кроссовер для России

Что такое спойлер и какая у него роль в современном автомобиле?

Как экономить бензин при помощи специальных присадок

Как быстро продать автомобиль по выгодной цене

Alex S 27 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Принцип работы и срок службы АКПП

При запуске мотора в гидротрансформатор попадает трансмиссионное масло, давление внутри увеличивается, начинают вращаться лопасти центробежного насоса.

Этот режим предусматривает полную неподвижность реакторного колеса вместе с главной турбиной.

Когда водитель переключает рычаг и нажимает педаль, повышается число оборотов лопастей насоса. Скорость вихревых масляных потоков увеличивается, и запускаются лопасти турбины. Жидкость попеременно перекидывается на реактор и возвращается обратно к турбине, обеспечивая увеличение ее эффективности. Крутящий момент передается на колеса, автотранспорт начинает двигаться.

Как только требуемая скорость будет набрана, то лопастная центральная турбина и насосное колесо начнут двигаться одинаково. Вихри масла попадают на реакторное колесо с другой стороны, поскольку движение может быть лишь в одну сторону. Оно начинает крутиться. Если машина идет на подъем, то колесо останавливается и передает центробежному насосу больше крутящего момента. Достижение нужной скорости ведет к смене передачи в планетарном ряду.

Если машина останавливается или ее скорость снижается, то давление рабочей жидкости также уменьшается, и передача переключается вниз. После выключения мотора в гидротрансформаторе исчезает давление, из-за чего невозможно завести автомобиль с толкача.

Вес АКПП достигает 70 кг в сухом состоянии (гидравлический трансформатор отсутствует) и 110 кг — в заправленном. Чтобы автомат нормально функционировал, надо контролировать уровень рабочей жидкости и правильное давление — от 2,5 до 4,5 бар.

Ресурс коробки может различаться. В одних автомобилях она служит около 100 000 км, в других — больше 500 000 км. Период службы зависит от того, как водитель следит за состоянием агрегата, вовремя ли заменяет расходные материалы.

https://youtube.com/watch?v=QrNJd0n8YP4

Принцип работы

Используемый в работе МКПП принцип заключается в передаче на первичный вал крутящего момента. Передача осуществляется от двигателя через сцепление. В конструкции механической коробки передач есть пары шестерен, которые между собой взаимодействуют. С помощью этих пар (ступеней) крутящий момент преобразуется для последующей передачи на колеса. Ступени имеют свое передаточное число. Так происходит преобразование скорости вращения и крутящего момента коленчатого вала ДВС. Различают понижающие и повышающие передачи. Первые крутящий момент увеличивают, при этом происходит уменьшение скорости вращения. Включение повышающей передачи, наоборот, уменьшает крутящий момент.

Пары состоят из двух шестерен, входной и выходной. Передаточное число зависит от количества зубьев. Понятно, что у шестерни большего диаметра и количество зубьев будет больше, здесь существует прямая зависимость. В качестве примера можно привести первую передачу с самым большим передаточным числом. У этой пары шестерен минимальный размер имеет входная, расположенная на первичном валу. Максимальный размер имеет выходная шестерня первой передачи. Поток мощности, который передается от мотора, при переключении скоростей МКПП нужно прервать. Для этого водитель нажимает педаль сцепления. Автомобиль с механической коробкой передач начинает движение с включения первой передачи.

Примечание: некоторые модели тяжелых грузовых автомобилей могут начинать движение со второй передачи.

Водитель рукой устанавливает селектор рычага переключения передач в нужное положение. Дальнейшее переключение на повышенные передачи выполняется водителем последовательно. Необходимо учитывать скорость автомобиля и показания тахометра. Это связано с тем, что каждому диапазону оборотов двигатель соответствует определенная передача.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.
