Светодиодная подсветка своими руками

Светодиодная подсветка фар – изысканный взгляд

С целью создания полноценного образа у автомобиля, кроме оригинальной покраски кузова часто применяют декорирование фар (за счёт дополнительной подсветки). Причём при правильном построении такой системы светодиодное освещение может использоваться и с практической точки зрения, как источник ДХО (дневные ходовые огни). Учитывая энергоэкономию светодиодов, это существенная разгрузка системы электропитания, которая будет способствовать её более долгой и надёжной работе, а также снижению расхода топлива.

Выполнить качественную подсветку фар можно в тюнинг ателье либо самостоятельно, приобретя специальные комплекты. Это несложно, но красиво и необычно.

Выбор материала

Для монтажа
такой подсветки вам понадобятся следующие материалы и оборудование:

сама светодиодная лента

Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.

Это
существенно сэкономит вам деньги, да и качественные герметичные варианты очень
трудно подобрать.

Все они
через год или два тускнеют и покрываются желтым налетом, существенно меняя свой
первоначальный свет.

блок питания

Он необходим
для преобразования напряжения 220В в 12 или 24В, от которого и будет
подключаться светодиодная подсветка.

Какой тип конкретно подобрать, читайте ниже.

алюминиевый профиль

Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.

инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки

Никаких
кнопочных переключателей здесь делать не желательно. Просто забудьте про них
раз и навсегда.

ножовка по металлу + рулетка

саморезы + двухсторонний скотч

двухжильный медный провод сечением 0,75мм2

Провода
лучше использовать разноцветные. Например, красный и черный, чтобы случайно не
перепутать полярность плюс и минус.

Она здесь играет существенную роль.

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.

Подсветка салона автомобиля – яркий внутренний мир

Использование светодиодной подсветки в тюнинге автомобилей развивается по двум направлениям – экстерьер и интерьер. Среди автолюбителей нет единства мнений о необходимости и уместности применения подсветки в украшении внешнего облика. Однако большинство сходится во мнении, что это отличный инструмент для создания интересного и оригинального салона машины. Во многом этому способствует простота установки и скрытность от чужих глаз, которая позволяет переделывать подсветку до её идеального состояния, не приковывая насмешливых взглядов окружающих.

Практически любое авто можно преобразить, не нарушив стиля, с помощью уникальной подсветки салона. Широкое распространение светодиодов в доработке автомобиля связано как с их внешней привлекательностью (широкий спектр тонов света), так и с эффективностью (высокая яркость и надёжность). Так что, даже не планируя создание особой подсветки в салоне, каждый автовладелец может задуматься о замене стандартного освещения на светодиодное. Это простая процедура, которая поднимет общую освещённость и комфортность обстановки в салоне.

В тоже время использование неонового света в интерьере машины конечно не связано с повышением освещения салона, а имеет цель выделить особые зоны пространства. Но гармонично впишется неон, пожалуй, только в спорткары, а в обычных машинах это будет чересчур пафосное решение. С технической точки зрения монтаж внутренней неоновой подсветки не представляется сложным, однако в случае отсутствия опыта работы с электропроводкой автомобиля или скудными знаниями электротехники рисковать не стоит. Профессиональная автомастерская поможет создать необходимый образ салона, при этом гарантировав безопасность и работоспособность системы.

Сам процесс

Процесс и механизм изготовления можно разделить на несколько этапов.

  1. Первый – прикидка схемы. Для этого я рассчитал по закону Ома номинал и мощность каждого светодиода. Также это можно сделать и в калькуляторах – онлайн.
  2. Второй этап – отрезание полоски текстолита. Как говорилось ранее, она должна быть той длины и ширины, чтобы разместить абсолютно все элементы. Далее шилом или же иголкой можно просверлить все отверстия, чтобы после вставить светодиоды. Их размещение просто: нужно поместить все светодиоды в ряд, при этом соблюдать расстояние между ними.
  3. В полученные просверленные отверстия стоит вставить все элементы полоски. После этого паяльником их нужно скрепить. Также припаиваются провода, чтобы соединить в целом все светодиоды.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Какая светодиодная лента для кухни лучше

Кухня это
место чистоты. В ней не должно быть никаких темных углов и теней.

В первую
очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее
качественным.

От этого
напрямую зависит удобство приготовления продуктов и ваше здоровье.

Оптимальная
температура освещения рабочей зоны – нейтральная, порядка 4000К.

Однако в
некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из
натурального дерева.

Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения – ноль.

Пропустить рыбную косточку при разделке в таком свете, плевое дело.

Также не
забывайте, что цветная RGB подсветка используется на кухне исключительно для
декоративных целей.

Поэтому
здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная
мощность – 14,4Вт на 1 погонный метр.

Чаще всего
используют модели SMD 5050.

Освещенность
рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и
выше.

Коэффициент
цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к
естественному дневному.

А это
особенно важно при приготовлении пищи и осмотре продуктов

Разновидности используемых лент, какую лучше выбрать

В продаже есть разные варианты оборудования, отличающиеся по ряду критериев. Перед приобретением стоит продумать, как будет использоваться лента и какая разновидность лучше подойдет для помещения или наружной установки. В зависимости от цвета выделяют такие виды:

  1. Одноцветные ленты (SMD). Подходят для создания однотонной подсветки, чаще всего используются варианты белого цвета, хотя они могут быть и цветными. Отличаются по цветовой температуре.

  2. Многоцветные виды (RGB). Обычно состоят из источников света красного, синего и зеленого цвета. За счет разного сочетания диодов можно настраивать миллионы оттенков. Лучшее решение для декоративной подсветки.

  3. Универсальные ленты (RGBW) состоят как из цветных, так и из белых светодиодов. Поэтому способны давать чистый белый свет высокого качества. Изделия подходят, когда лента используется не только для подсветки, но и как дополнение к основному освещению.

Яркость ленты зависит от двух факторов, которые также желательно учитывать:

  1. Мощность одного светодиода, обычно зависит от размера, но указывается в документации или маркировке. За счет этого несложно рассчитать суммарный показатель для ленты или ее куска.
  2. Количество светодиодов на погонном метре составляет от 30 до 280 штук, поэтому яркость сильно меняется. Диоды располагаются как в один, так и в два ряда, их количество зависит от размера каждого элемента.

Примеры размещения светодиодов с разной плотностью и количеством рядов.

Степень защиты ленты от неблагоприятных воздействий. На изделии всегда есть маркировка IP, которая и подсказывает, от чего защищено изделие. Для простоты вся необходимая информация представлена в таблице ниже, там расписано значение первого и второго чисел в обозначении.

Как отремонтировать потолочный или настенный светильник?

Внимание
Светодиодные люстры и светильники выходят из строя аналогично приборам с лампами накаливания.

Встречаются следующие виды поломок:

  • полностью или частично погасли диоды;
  • появилось кратковременное мигание;
  • прибор самопроизвольно отключается и включается.

Основные причины поломок:

  • некорректные условия эксплуатации;
  • перегрев (иногда диоды нагреваются до 50 градусов и выше, поэтому элементы выгорают);
  • перенапряжение сети или пробой конденсатора (перегорание).

Как отремонтировать:

  1. Выясняется причина поломки. Нужно снять люстру с потолка или светильник со стены и использовать отвёртку (крестообразную или с плоским концом) для разбора. Могут понадобиться ещё клещи, пинцет, мультиметр, изолента. Этими инструментами можно проверить исправность контактов.
  2. В разобранном устройстве необходимо тщательно рассмотреть плату на предмет видимых дефектов драйвера, обрыва проводов, других компонентов электросхемы.
  3. Если на цоколе лампы или на самих диодах есть подгоревшие места, обнаружены дефекты драйвера, ремонт предполагает либо замену повреждённого элемента, либо спаивание разорванных контактов.
  4. Если причина поломки не выявлена, то рекомендуется провести проверку работоспособности цепи светодиодов.

отдельная статья

Подготовка каркаса для подсветки

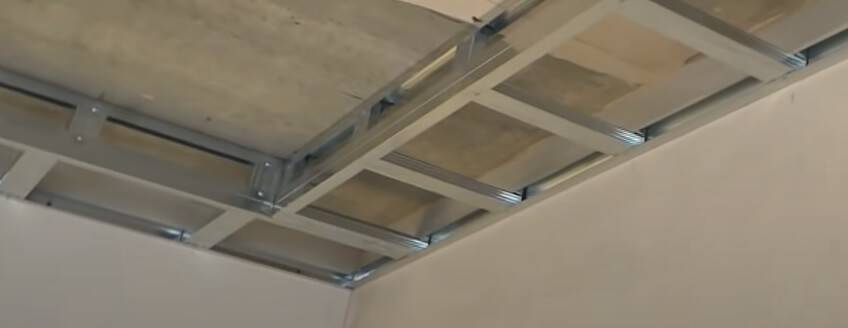

Каркас из жестких оцинкованных профилей

Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.

Замер отступа

Прикрепить на первом уровне лист гипсокартона.

Монтаж 1-ого уровня

К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.

Монтаж 2-ого уровня

  • Листами гипсокартона формируется ниша для светодиодной ленты.
  • Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.

Место крепления питающих проводов

После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

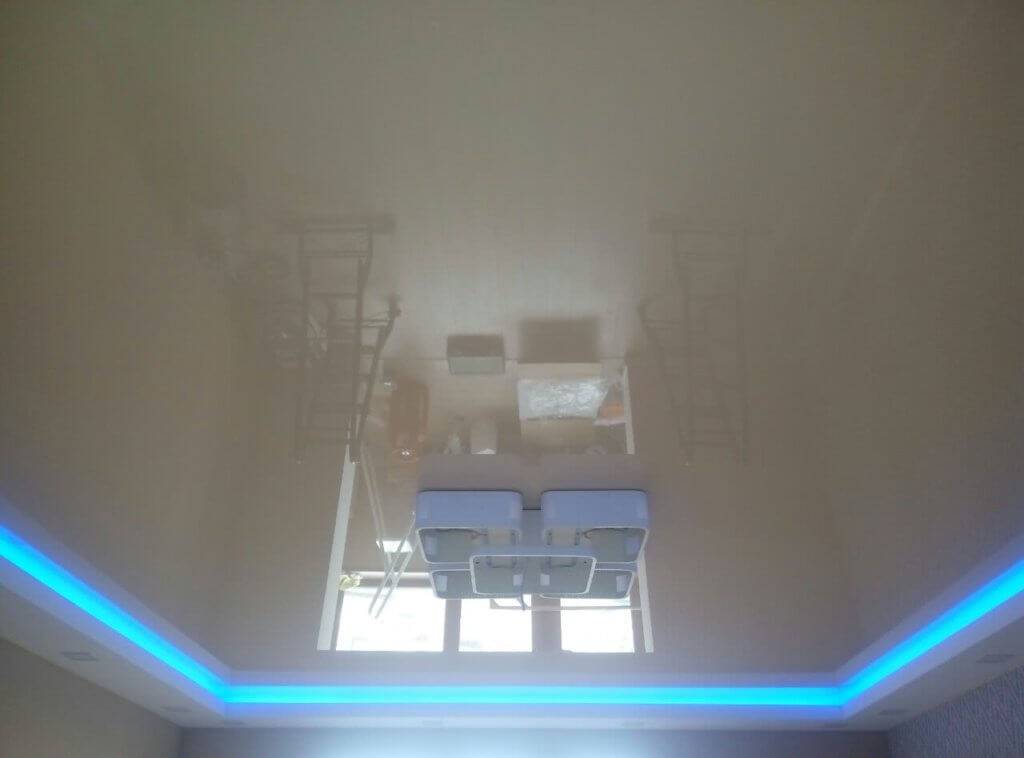

Освещение двухуровневого потолка

Выбираем диодную ленту

Прежде чем заняться монтажом светодиодной подсветки требуется выбрать основной ее компонент – ленту. В современных моделях применяются 2 типа диодов: SMD 5050 и SMD 3028. Разбираемся с маркировкой:

  1. SMD означает «прибор, монтируемый на поверхность». Все диоды впаиваются на специальную ленту.
  2. Цифры в маркировке обозначают габариты элемента в миллиметрах. Таким образом, 5050 – это 5х5 мм, а 3028 – 3х2,8 мм.

У светодиода 5050 свечение будет ярче и интенсивней, чем у 3028. Для определения данного параметра используются люмены. Так, у первого типа показатель равняется 12 лм, а у второго – 4, то есть в 3 раза слабее.

Что такое RGB?

RGB это ленты с впаянными светодиодам 5х5 мм с тремя цветами. Аббревиатура означает, что в корпусе 1 диода установлены сразу 3 кристалла:

  • Красный – Red.
  • Зеленый – Green.
  • Синий – Blue.

При помощи электронной микросхемы управления получиться включать те цвета, которые необходимы. Путем подобного смешивания удается достигать оригинальных эффектов. Смена интенсивности и цветов происходит при помощи пульта ДУ и контролера.

Почему важно качество светодиодной полосы

Недорогие ленты не прослужат долго, поэтому их не следует покупать для устройства подсветки, как бы ни хотелось сэкономить. Такие полосы не смогут долго давать заявленную интенсивность света. Цветовой баланс у них нарушается очень скоро, вместо белого пробивается голубоватый свет. В таких лентах используются дешевые светодиоды, которые быстро перегорают. Потратив время на установку, спустя пару месяцев можно разочароваться в подобном интерьерном решении.

Основные параметры светодиодных лент

Для выбора подходящей полосы мало разбираться в маркировке, нужно знать основные параметры, которые окажут влияние на внешний вид подсветки и ее долговечность.

Плотность светодиодов

Плотность – это параметр, который указывает на количество светодиодных элементов на 1 м. Варианты: 30, 60, 120, 240. Плотность 240 возможна только для диодов 3х2,8 мм, они будут размещаться в 2 ряда.

Интенсивность свечения зависит и от размера светодиодов, и от плотности их размещения. Для потолочных конструкций рекомендуется использовать ленты с плотностью 60 и 120. Если нужна направленная, локальная подсветка, то подойдет плотность 30 штук/м.

Степень защищенности

Существует 2 группы лент по защищенности от влаги:

  1. Защищенные или герметичные в силиконе.
  2. Незащищенные или негерметичные.

Отличить их легко визуально. Защищенные, имеют герметичную прозрачную оболочку, которая не пропускает влагу к осветительному элементу. Незащищенные просто напаяны на основу, без любой защиты.

Надежнее применять защищенные полосы, они, как правило, служат дольше.
