Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Выпускной коллектор на ваз 2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

1. Механическое повреждение коллектора.
2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
3. Прогар прокладки между головкой и коллектором.
4. Появление трещин в результате перегрева двигателя.
5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

• повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
• прорыв отработанных газов в подкапотное пространство и иногда в салон;
• снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Что такое ГБЦ и клапаны? Как они связаны?

Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок). К ее составным элементам относятся:

1. Крышка для защиты от механических повреждений.

Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.

В передней части блока — привод распредвала и натяжитель цепи.
Камеры сгорания.
Резьбовые отверстия для форсунок и свечей зажигания.
Отверстия для крепления входного и выходного коллекторов.

В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т. д. Здесь же находится газораспределительный механизм (ГРМ).

К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.

Типичная проблема, с которой сталкиваются водители автомобилей ВАЗ 2112 – необходимость замены клапанов. Причины поломки могут быть разными, нередко они выходят из строя из-за перегрева двигателя автомобиля

Чтобы избежать этого, специалисты рекомендуют в процессе вождения периодически обращать внимание на такие моменты, как:

1. Наличие стука во время работы двигателя.
2. Остановка мотора при трогании машины.
3. Уменьшение компрессии в цилиндрах.

№5 Снимаем пластиковый ресивер ваз 21124 с ГУР и добираемся к крышке клапанов

Полезной информации на просторах интернета для себя не нашел. Были только форумы пятилетней давности где “обещали завтра выложить фото процесса” Отдельное спасибо telepnev и Rimskii81 за то что подсказали что и где искать. Сегодня вооружился терпением на весь день пошел в гараж с целью снять этот чертов ресивер, что мне спустя пару часов танцев с бубнами удалось=)) К крайнему левому креплению удалось подлезть только открутив верхний болт генератора и засунув трещётку снизу откручивая по пол миллиметра в год удалось ослабить болт и дальше он пошел от руки. Но какова же была моя злость когда на ослабленом болту у меня не получалось достать трешетку которую придерживало изнутри болтом))

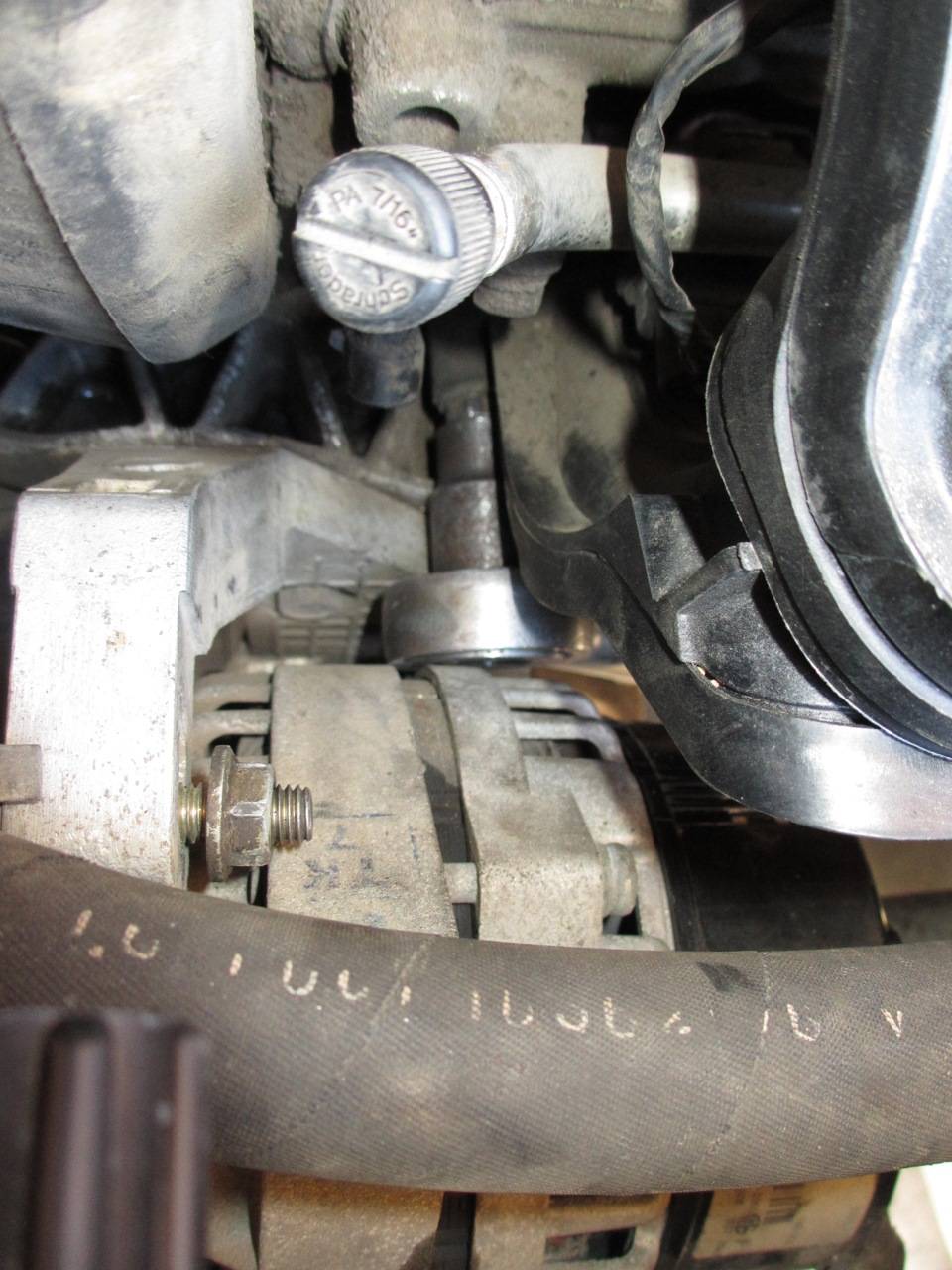

Далее по советам вышеупомянутых людей принялся искать на ощупь еще один болт и три гайки подлезть к которым оказалось проще чем первому болтику но хлопот они тоже доставили))

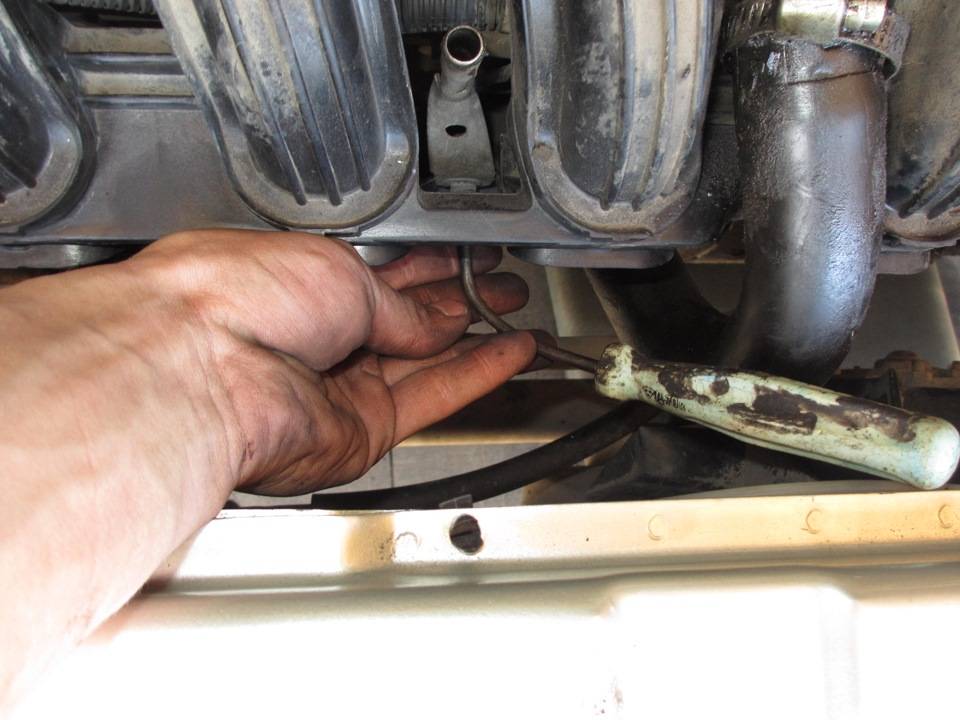

Потом открутил маслянный щуп своим ноу хау из загнутой в тисках отвертки)))

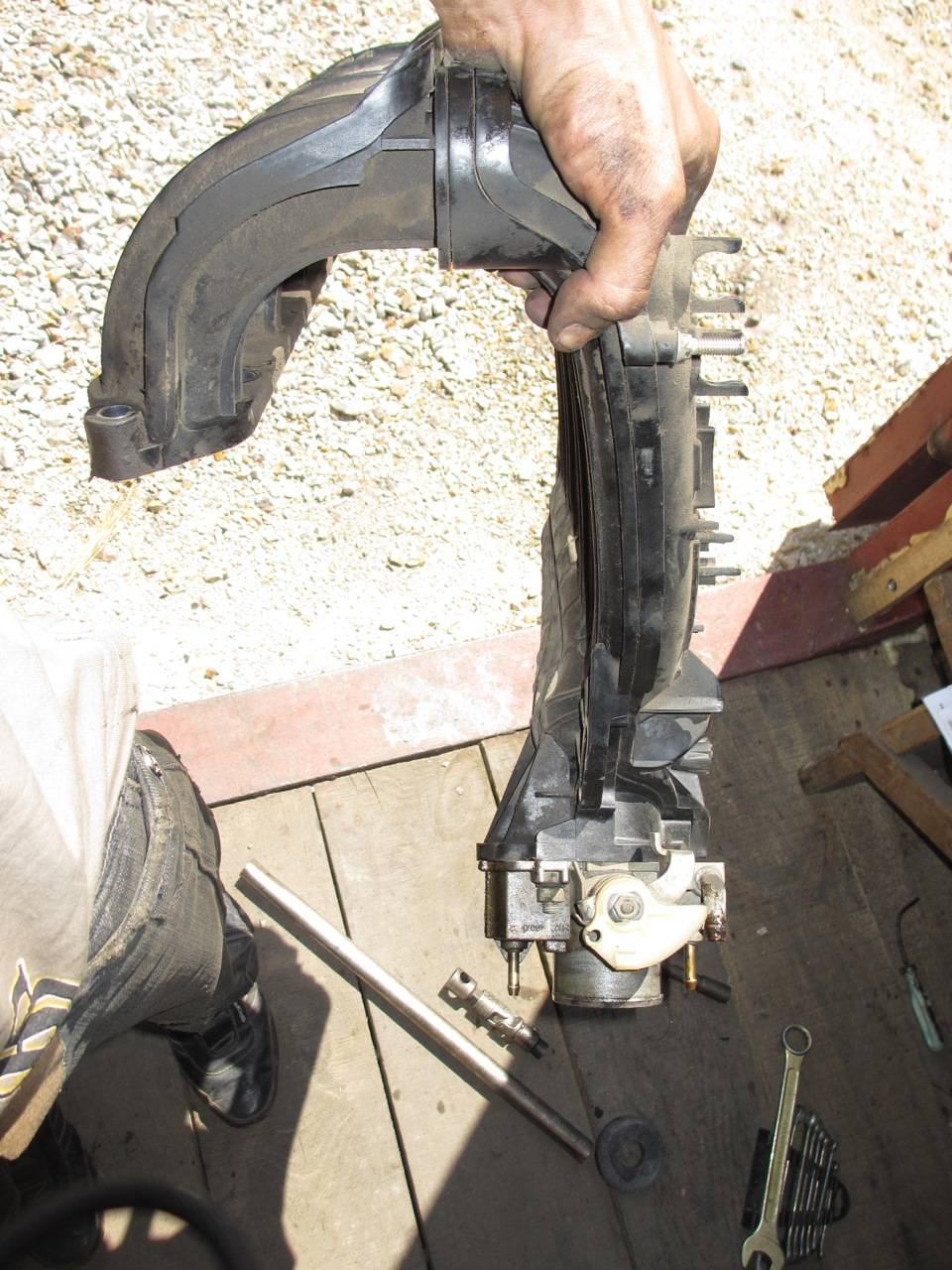

Как я вытаскивал сам ресивер это отдельная история. Он сопротивлялся как мог и упирался во что угодно лиш бы не выходить. Сначала это были катушки на свечах, затем генератор и шланг который идёт от щупа к клапанной крышке. И вот наконецто ресивер в руках))) Счастью небыло предела)

С клапанной крышкой тоже не всё так просто 5 болтов сверху и 4 снизу я открутил с лёгкостью а вот 5 болтов по середине и 1 снизу справа мне помог открутить специальным ключиком человек который приехал покупать ксенон за что ему тоже огромное спасибо)))

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Ремонт ВАЗ 2112 своими руками

Отечественные автомобили привлекают доступной ценой и простотой обслуживания. Ремонт ВАЗ 2112 своими руками позволяет больше узнать об автомобиле. Модели ВАЗ зачастую имеют врождённые дефекты и обладают большим потенциалом для тюнинга. И поэтому частый гость СТО .

Фотография автомобиля VAZ 2112.

ВАЗ-2112 (ЛАДА 2112) — российский автомобиль Волжского автозавода. Модель серийно выпускалась 10 лет — с 1998 по 2008 год . На смену Жигулям (народное название модели 2112) пришла Лада Приора.

VAZ 2112 построен на платформе VAZ 2110. Новая модель выпускалась в кузове хетчбэк. Конструктивно две модели одинаковы, только на ВАЗ 2112 уменьшена длина кузова. Заднее сиденье позаимствовано у ВАЗ 2111.

Снятие впускного трубопровода двигателя ВАЗ-21124

Отсоединяем клемму “минусового” провода от вывода аккумуляторной батареи.

Снимаем пластмассовую крышку двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания…

Отводим жгут проводов в сторону

Разрезаем или расстегиваем хомут крепления жгута проводов системы управления двигателем

Отсоединяем колодку проводов от датчика фаз

Снимаем дроссельный узел, не отсоединяя от него шланги

Соединение впускного трубопровода и дроссельного узла уплотнено резиновой прокладкой (для наглядности показано на демонтированном впускном трубопроводе)

Ослабляем затяжку хомута

Отсоединяем шланг подвода разрежения к вакуумному усилителю тормозов.

Ослабляем затяжку хомута

Отсоединяем шланг вентиляции картера от патрубка на крышке головки блока цилиндров.

Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла.

Головкой “на 10” отворачиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке головки блока цилиндров.

Головкой “на 13” отворачиваем два болта и три гайки нижнего крепления впускного трубопровода (показан болт правого крепления)

Места крепления впускного трубопровода к головке блока цилиндров (шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов и снимаем его вместе с направляющей трубкой щупа-указателя уровня масла.

Отсоединяем от впускного трубопровода направляющую трубку щупа-указателя уровня масла

Стыки впускных труб с каналами в головке блока цилиндров уплотнены резиновыми прокладками

Порванные и деформированные прокладки заменяем новыми

Устанавливаем снятые детали в обратной последовательности.

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

На что влияет неисправный коллектор

Существует немало историй, рассказывающих о разрыве (и даже взрыве) треснувшего коллектора во время движения машины.

Безусловно, ни одна из них не является правдой, но тем не менее прохудившийся коллектор является очень серьезной проблемой, требующей немедленного решения, и вот почему: сквозь прогары и трещины внутрь выхлопной системы может попадать воздух, разбавляющий отработанные газы.

В результате этого лямбда-датчик будет неправильно определять их состав и неверно корректировать состав топливо-воздушной смеси, впрыскиваемой в двигатель, что приведет к троению, проседанию оборотов и нагару на свечах.

Согнутые клапана вследствие нарушения фаз газораспределения

Эти же трещины повлияют на вентиляцию картера, нарушив ее. Это приведет к неполадкам в работе ГРМ и повышенному износу клапанов. И, наконец, выходящие сквозь прогары выхлопные газы будут попадать в подкапотное пространство и, частично, в салон, вызывая неприятные запахи и дискомфорт во время поездок.

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и даже не самые качественные материалы, где изготавливаются детали. На протяжении эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

Смотрите:

1) Только снять и поставить выпускной коллектор обойдется примерно в 3.5,5 тысяч рублей. Учитывая работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2.7) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, потом появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор и снова приходится снимать.

Замена прокладки выпускного коллектора шкода октавия тур.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Проще всего владельцу машины с инжекторным двигателем, за работой которого следит ЭБУ (электронный блок управления). Он подает сигнал о неисправности прокладки на приборную панель, где загорается лампочка Check. Это значит, что лямбда-зонд, которым обычно оснащен коллектор, зафиксировал изменение объема кислорода в выхлопах, проинформировав ЭБУ. Двигатель начинает работать в аварийном режиме, пока дефект не ликвидируют.

«Симптомы» прогоревшей прокладки:

• двигатель работает нестабильно;
• издает при работе нехарактерный звук;
• в салоне пахнет отработанными газами.

ВНИМАНИЕ! О том, что прокладка выпускного коллектора прогорела, оповещает узнаваемое стрекотание, создаваемое газами, которые прорываются сквозь уплотнитель. Автомобилисты часто говорят, что двигатель «сечет». Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья

Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой

Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья. Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой.

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

• Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
• Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
• Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
• При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
• Сползать ремень может из-за искривления роликов.
• Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

• Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
• Отсоединяется клапанная крышка.
• На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
• Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
• На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

Тщательно удаляются остатки притирочной пасты с седла и клапана.

Клапан после притирки

• Устанавливается клапан на место.
• Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
• Сборка выполняется в обратном порядке.

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

• К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
• Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
• В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
• При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

• Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
• Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
• Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
• Установка модифицированных болтов увеличивает надежность двигателя.
• Перед монтажом головки блока собирается сам блок цилиндров.
• Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
• Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
• После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Так как снял заслонку для промывки, решил сразу заменить прокладки на ресивере, не известно когда до меня их меняли. Порядок снятия можно найти в интернете, но снимать его могу скать прям одно удовольствие(((. Сначала не мог нащупать гайки, так как не знал где они))) Потом не мог открутить так как все прикипело.

А потом не мог снять потому что патрубок сапуна не как не хотел сниматься, пока я его не расковырял отвёрткой. Он стал как камень. В общем кроме прокладок пришлось поменять и сапун и уплотнитель масляного щупа.

Прокладки стоят 65 руб. , сразу скажу покупайте силиконовые, резиновые очень плохо ставятся и их на долго не хватает.

Патрубок и хомуты и уплотнитель вышли где то на 300 руб.

Теперь самое интересное, когда я его снял, то чуть чуть офигел) резинки прогорели,В самом ресивере какие то отложения, в спуне вообще грязь какая то, которую не от ковырять отвёрткой. А в блоке какая то хрень, чернота, грязь, фу бля… как да такого можно было машину довести? Теперь мне делать! Вообщем смотрите фото!

Полный размерВот они прокладки, как буд то прижгли с одной стороны

Полный размерСапун который не как не хотел сниматься

Полный размерТакая кака в нутри сапуна

None Буду сегодня замерять кампресию, посмотрим что покажет!

Описание устройства двигателя, порядок ремонта силового агрегата автомобиля лада 2110, этапы сборки и разборки деталей головки цилиндров лада 2112, регулировка клапанов двигателя своими руками ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. Замена свечей зажигания двигателей ВАЗ-2111, -2110). Отсоединяем от ресивера дроссельный узел (см. Снятие дроссельного узла) и трос привода дроссельной заслонки. Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану ваз 2110… …и шланг вакуумного усилителя тормозов ваз 2112.

Головкой “на 10” отворачиваем две гайки крепления ресивера ваз 2112 к опорам крышки головки цилиндров.

Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.

Снимаем ресивер ваз 2111. Отворачиваем ключом “на 10” болт крепления направляющей трубки указателя уровня масла лада 2112. Чтобы снять впускной коллектор, головкой “на 13” отворачиваем пять гаек его крепления к головке цилиндров ваз 2110.

Снимаем впускной коллектор ваз 2112… …и прокладку коллектора. Устанавливаем впускной коллектор ваз 2111 и ресивер в обратной последовательности.

None Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

1. Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. «Замена свечей зажигания»). Отсоединяем от ресивера дроссельный узел (см. «Снятие дроссельного узла») и трос привода дроссельной заслонки (см. «Снятие троса привода дроссельной заслонки»).
2. Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану и шланг вакуумного усилителя тормозов.
3. Головкой «на 10» отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров.
4. Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.
5. Снимаем ресивер.
6. Отворачиваем ключом «на 10» болт крепления направляющей трубки указателя уровня масла.
7. Чтобы снять впускной коллектор, головкой «на 13» отворачиваем пять гаек его крепления к головке цилиндров.
8. Снимаем впускной коллектор и прокладку коллектора.

На этом ремонтные работы по снятию ресивера и впускного коллектора на двигателе Ваз 2112 завершены. Устанавливаем впускной коллектор и ресивер в обратной последовательности.
