Ремонт гидроусилителя руля (ГУР) своими руками

Содержание

  • 1 Основные признаки неисправности гидравлического усилителя.
  • 2 Основные показатели неисправности ГУР
  • 3 Как ведет себя неисправный или изношенный гидравлический усилитель?

Гидравлический усилитель руля, является важным элементом автомобиля, в значительной мере упрощающий управление транспортным средством. Помимо основной функции облегчения руля, ГУР также повышает безопасность участников движения, улучшая управляемость автомобиля. В современном автомобилестроении, гидравлическое усиление рулевого получило широкое распространение. На более ранних моделях автомобиля, приходилось применять значительное усилие для изменения траектории движения. На сегодняшний день данная проблема решена благодаря рассматриваемому устройству. Несмотря на ряд достойных преимуществ, гидравлический усилитель нередко выходит из строя. Даже при соблюдении условий эксплуатации, ГУР необходимо своевременно проверять и обслуживать, для увеличения срока использования. Неисправность ГУР, влечет за собой ряд неблагоприятных последствий. Поэтому при обнаружении неполадок, необходимо своевременно диагностировать и восстанавливать устройство. Нередко, при обнаружении неисправностей автолюбители обращаются в специализированный сервис. Но, такой способ восстановления, требует немалых временных и денежных растрат. Поэтому актуально диагностировать устройство своими руками.

Ремонтируем насос ГУР

Этот элемент можно попробовать перебрать, но довольно часто становится проще купить ремкомплект насоса гидроусилителя руля, стоимость которого составляет от 4 000 до 50 000 рублей в зависимости от марки и модели вашего автомобиля.

Независимо от того используете вы новый насос или хотите отремонтировать старый, до этого элемента еще предстоит добраться. Для этого вам понадобится:

  • ключи на 12, 13, 14 и 24;
  • съемник стопорных колец;
  • 2 медные шайбы, прокладку для заднего кожуха, 2 уплотнительных кольца и сальник. Все это можно заменить готовым рекомплектом;
  • подшипник;
  • емкость и шприц, которые понадобятся для откачки жидкости из гидроусилителя;
  • наждачка и тряпки.

Также не будет лишним подготовить рабочий верстак, чтобы на нем можно было спокойно разобрать насос. Лучше сразу подстелить для этого картон или полиэтилен. Далее, приступаем к работе, для этого:

Немного опустите осевой болт, который держит насосный агрегат на скобе. Для этого используйте специальное отверстие в шкиве. Полностью открутите стопорную гайку и снимите ремень ГУР. Откачайте гидравлическую жидкость с помощью шприца. Для того чтобы масло вытекло полностью необходимо несколько раз повернуть руль в одну и другую сторону до упора. Найдите хомут, который расположен на шланге, идущем от расширительного бака, и ослабьте его. После этого трубопровод можно снять. Открутите крепежный болт, который удерживает шланг высокого давления (он будет идти от насоса к системе). Выньте осевой болт, который крепит насос к скобе и вставьте на его место отвертку или любой другой металлический прут, подходящий по диаметру. Таким образом, вы застопорите шкив. Открутите гайку, удерживающую шкив насоса. Вытяните насосный агрегат наружу и положите его на верстак. С помощью тряпок очистите его от грязи и масла. Используя съемник, уберите стопорное кольцо подшипника. Открутите болты, удерживающие заднюю крышку

После этого ее можно осторожно снять, используя небольшую отвертку. Снимите лопасти ротора и аккуратно уложите их в определенном порядке

Полезно! Обязательно запомните положение лопастей, пока они еще собраны. После этого подготовьте пронумерованные листки.

  1. Снимите пластину, а также все детали, которые под ней находятся.
  2. Аккуратно простукивая отверткой, выбейте вал.
  3. Выпрессуйте подшипник с вала насоса.
  4. Смените подшипник на новый.
  5. Проверьте остальные детали насосного агрегата. Возможно, вы заметите какие-то дефекты или признаки износа.
  6. Очистите все поверхности от грязи и избавьтесь от шероховатостей с помощью наждачки.

Полезно! Даже обычная чистка всех элементов насосного агрегата позволяет продлить работу механизма без необходимости замены каких-либо элементов.

  1. Соберите систему в обратной последовательности. При этом не забудьте поменять сальник и уплотнительные кольца.

Если вы просто меняете насос ГУР на новый, то работы будет намного меньше, но в целях экономии можно попробовать продлить «жизнь» и старого насосного агрегата.

Если вы хотите приобрести новый насос, то лучше отдавать предпочтение пластинчатым (шиберным) моделям. Они на сегодняшний день пользуются наибольшей популярностью, благодаря долгому сроку эксплуатации и превосходным характеристикам.

Также причиной поломки ГУР могут быть связаны с попаданием воздуха в систему. Для удаления воздушных пузырей в этом случае необходимо использовать специализированное оборудование, которым может похвастаться далеко не каждый автовладелец. Поэтому в этом случае дешевле будет обратиться в автосервис.

https://youtube.com/watch?v=76qe7z4HR4I

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

  • гаечный ключ на 12 и комплект головок;
  • съемное приспособление для демонтажа стопорных колец;
  • ремкомплект для насоса ГУР;
  • при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
  • два уплотнительных элемента;
  • сальник;
  • подшипниковое устройство, его диаметр должен составить 3,5 см;
  • технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
  • емкость для сбора смазочной жидкости;
  • верстак или чистый стол, на котором будет производиться разбор насосного устройства;
  • мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

  1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
  2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
  3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
  4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
  5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
  6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
  7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
Используя съемник, производится удаление стопорного кольца подшипникового устройства.
Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку

Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается

При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

Насос ГУР устройство и назначение


Насос гидроусилителя руля В насосах данного типа, предназначенных для гидроусилителя, достаточно высокое рабочее давление, по максимуму в рамках 150 бар. Такой агрегат приводится в движение с помощью ремня, который одновременно крутит помпу и генератор. Зазоры, установленные на заводе во время сборки, должны сохраняться в пределах 0.005-0.01 миллиметров. Если зазор увеличится и будет превышать допустимый на 0.01 миллиметра, есть риск падения давления в системе на небольших оборотах, что ощущается на рулевой колонке как увеличение нагрузки либо языком специалистов — «тугой» руль.

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

  • использовать только ту жидкость, которая рекомендована производителем;
  • следить за чистотой — не допускать попадание мусора в бачок;
  • своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Чтобы облегчить водителю управление транспортным средством, в современных автомобилях на рулевую колонку устанавливают гидроусилитель. Один из основных элементов этого механизма — насос, который прокачивает гидравлическую жидкость по системе ГУРа. При эксплуатации он подвергается большим нагрузкам, поэтому периодически возникает необходимость производить ремонт насоса ГУР.

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

  • бачок, в который заправляют гидравлическую жидкость;
  • регулятор давления;
  • управляющий золотник;
  • насос;
  • силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005-0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Замена насоса гидроусилителя

В начальном этапе процесса замены, нужно снять ремень. Желательно запомнить силу его натяжения, чтобы потом вновь выставить оптимальный показатель. Можно просто, перед началом съема, поставить отметку на нужном уровне.

Чтобы облегчить процесс съема ремня, нужно немного опустить ролик натяжителя, после чего этим самым натяжителем ослабить ремень. Далее нужно снять защиту над ремнем, посредством выкручивания одного болта и частичным попуском второго. После выполнения этих нетрудных манипуляций, снятие ремня не должно вызвать трудностей.

Теперь выполняем все рекомендации техники безопасности при ремонте автомобиля – отключаем питание автомобиля путем отсоединения клемм аккумулятора. Далее следует отсоединить еще и клеммы, а точнее его датчика, и открутить шланги обратки. Стоит отметить, что с этих трубок, скорее всего, потечет гидравлическая жидкость, поэтому заранее следует поставить под ними емкость. Но это вовсе не значит, что нужно допустить утечку всей жидкости. Желательно свести к минимуму потери с помощью заглушки. После этого нужно приступить к откручиванию главной трубки, с наибольшим давлением.

Чтобы было легче снять эту трубку, следует расшевелить в разные стороны, однако делать это нужно очень осторожно, ведь алюминиевый наконечник является очень деликатным. Теперь очередь подходит к завершительному этапу – снятия самого насоса

Сделать это очень легко – нужно аккуратно открутить все болты и прокрутить шкив каждого

Теперь очередь подходит к завершительному этапу – снятия самого насоса. Сделать это очень легко – нужно аккуратно открутить все болты и прокрутить шкив каждого.

Для того, чтобы обратно собрать систему, нужно в зеркальном порядке повторить алгоритм разборки

Важно помнить! При закручивании болтов не рекомендуется применять излишней физической силы ведь в таком случае повышается риск сорвать резьбу или повредить сами болты. Уровень натяжения ремня нужно выставлять по ранее поставленной метке, либо по прежнему показателю натяжения

Как проверить ГУР на неисправность

Для тех, кто задался вопросом, как определить неисправность ГУР, есть ряд проверочных действий, с которыми вполне может справиться даже новичок. Перечислим по порядку как определить неисправность ГУРа самостоятельно.

Уровень жидкости в бачке

Первое, на что нужно обратить внимание при проблемах с гидроусилителем — проверить в бачке уровень его рабочей жидкости. У каждой машины, оборудованной ГУР, в подкапотном пространстве в общей доступности находится специальный небольшой расширительный бачок с рабочей жидкостью, что используется для смазки и охлаждения

На стенках бачка имеются отметки MIN и MAX (могут быть другие аналогичные пометки, в том числе рисунки), которые указывают, соответственно на минимальный и максимальный уровень жидкости в системе. Необходимо постоянно следить за тем, чтобы жидкости было достаточно. Заметное снижение её объема это повод искать причину утечки в системе, то есть, ее разгерметизации.

Натяжение ремня

Следующая обязательная проверка — усилие натяжения приводного ремня. У каждого автомобиля соответствующее значение указывается в мануале. Информацию о том, что он ослаб можно получить, лишь проверив рукой его натяжение, или по главному симптому, который заключается в писке ремня при холодном пуске двигателя, особенно в холодное время года. Натяжку выполняют с помощью специальных инструментов и приводных роликов. В качестве временной меры можно использовать кондиционер для приводных ремней. Но потом все равно нужно делать соответствующую натяжку.

Подтекание жидкости

Диагностика неисправностей ГУР обязательно подразумевает осмотр всех его магистралей на предмет утечки гидравлической жидкости. Места течи могут быть самыми разными, обычно это валы, подшипники, штуцеры, трубопроводы. Обязательно нужно проверить непосредственно насос ГУР на предмет подтекания.

Состояние жидкости и фильтра

При проверке обязательно обращать внимание на состояние фильтрующего элемента, а также гидравлической жидкости. Особенно это актуально при длительной их эксплуатации после замены

Изменения цвета на очень темный или появление запаха гари — повод немедленно ее поменять!

Завоздушивание системы

О попадании воздуха в жидкость гидроусилителя руля водителю могут «сообщить» два признака. Первый — наличие пены на поверхности жидкости в расширительном бачке. Причем она может даже бурлить, если покрутить рулем из стороны в сторону. Второй признак состоит в том, что рулевое колесо может самопроизвольно немного поворачиваться в одну или другую сторону

Обратите внимание, что это очень опасный сигнал, и прокачку системы нужно сделать как можно быстрее!

Статор и ротор насоса

При демонтаже насоса обязательно проводят осмотр состояния его ротора и статора. Если насос долго работал на грязной рабочей жидкости, сильно перегревался, то велика вероятность, что на рабочих поверхностях появятся задиры и царапины. Зачастую при этом повреждается еще и вал. В этом случае меняется либо рабочая пара, либо насос целиком. Разве что в качестве временного решения можно вынуть пластинки и перевернуть их. Так насос сможет еще походить некоторое время, но потом его однозначно нужно заменить на новый аналогичный.

Проверка подшипника

При значительном гуле насоса, износе его лопастей и/или повреждении внутренностей корпуса имеет смысл проверить подшипник насоса на предмет износа. Для этого необходимо демонтировать насос из своего посадочного места. После этого просто пальцами подергать подшипник в разных плоскостях. И если вдоль оси допускается минимальный люфт, то в перпендикулярной к оси плоскости люфт недопустим, поскольку в этом случае лопасти будут касаться в процессе движения внутренних поверхностей насоса.

Аналогичные рассуждения справедливы и для втулки. Однако в этом случае замене подлежит не втулка, а корпус, поскольку, во-первых, зачастую втулка попросту впаяна в корпус, а во-вторых, велика вероятность того, что втулка уже разбила корпус, и он будет заведомо поврежден.

Перепускной клапан

Когда существует неисправность перепускного клапана ГУР, то на горячем двигателе и высокой температуре окружающей среды к рулевому колесу при повороте придется прикладывать большие усилия. Во время демонтажа клапана необходимо проверить наличие задиров внутри посадочного места клапана. Если эти два фактора имеют место, то клапан подлежит замене.

Признаки неисправности

Одинаковые симптомы неисправности гидроусилителя руля могут сигнализировать о выходе из строя различных деталей и устройств. К тому же разработчики автомобилей используют различные конструктивные решения, имеющие даже принципиальные отличия. Таким образом, по некоторым признакам удается точно судить о характере неисправности, а иные говорят лишь о наличии поломки, не позволяя выявить причину неисправности. К наиболее распространенным симптомам относятся.

  • Падение уровня жидкости в бачке. Это может происходить в результате потери герметичности в системе. Жидкость утекает через лопнувшие шланги, поврежденные прокладки или сальники. Выявить место утечки проще всего визуально, подвергнув все элементы тщательному осмотру.
  • Шумы в насосе ГУР. Сразу следует оговориться, что в системах определенной конструкции характерные звуки, возникающие, когда рулевое колесо вывернуто в крайнее положение, — нормальное явление. Но это вовсе не повод держать руль длительное время повернутым до упора. При появлении шума усилие на рулевое колесо следует немедленно ослабить, поскольку возникающие в таком положении высокие нагрузки приведут к поломке дорогостоящего агрегата. Прочие звуки могут сигнализировать о застывании жидкости при низких температурах, ослаблении или износе приводного ремня, износе валов и подшипников, засорении клапанов.
  • Пульсация, возрастание усилия или заедания, возникающие при вращении рулевого колеса. Эти симптомы могут появляться при различном его положении, и не всегда связаны с поломкой ГУР. Но если диагностика не выявила нарушения балансировки колес, выходя из строя элементов подвески и деталей привода рулевого управления, то следующим в очереди на поиск неисправности оказывается насос гидроусилителя. Причины могут быть различны – начиная от низкого уровня жидкости в бачке и заканчивая повреждением ротора насоса.

Простой уровень сложности

К простым ремонтным операциям относятся:

  • Замена потерявшей свои свойства жидкости гидроусилителя руля. Для этого придется вооружиться медицинским шприцем большого объема или резиновой грушей и, откачивая жидкость из бачка, порциями доливать свежую. Попавший в систему воздух следует удалить, несколько раз переместив руль из одного крайнего положения в другое. Произведенная замена во многих случаях позволяет очистить от засорения загрязненные клапана. Если этого не произошло, ремонт автоматически переходит в среднюю категорию сложности.
  • Подтяжка или замена приводного ремня насоса. Тут все просто. Ослабляется фиксирующий болт системы натяжения, после чего насос за корпус перемещается в нужном направлении, позволяя натянуть или снять ремень. В некоторых автомобилях насос ГУР приводится общим приводным ремнем и тогда следует действовать в соответствии с инструкцией по его снятию и установке.
  • Замена поврежденных трубок и шлангов. Выполнить подобные операции вполне по силам даже начинающему механику, если действовать осмысленно и аккуратно. Следует лишь предварительно удалить жидкость из системы. По окончании работ обязательно протрите вытекшее масло ветошью, чтобы оно не выгорало на горячем двигателе и вам не пришлось дышать едкими испарениями.

Средний уровень

К операциям средней сложности можно отнести замену сальников, уплотнений, подшипников и клапанов насоса ГУР. Если определено, что во всем виновата помпа, то ее придется снять и разобрать

Прежде чем вы решите разобрать насос гидроусилителя, важно убедиться, что у вас будет чем заменить вышедшие из строя детали. Ведь если прокладки можно изготовить самому, а сальники или подшипники подобрать по размерам, то с клапанами все обстоит значительно сложнее

В большинстве случаев корпуса насосов состоят из нескольких частей, соединенных между собой стягивающими болтами. После их ослабления разборка осуществляется последовательно. Иногда для этого могут потребоваться специальные выколотки и съемники.

При наличии повреждений, детали следует просто заменить. Но если обнаружено, что дело не в самом подшипнике, а в поврежденном посадочном месте на валу или в корпусе, установка новых комплектующих не даст желаемого результата, а ремонт сразу перейдет в категорию высокой сложности. При выявлении неисправности клапанов рекомендуется производить замену комплектом, так как эти детали группируются по своей пропускной способности. В зависимости от конструкции, они выворачиваются с помощью отвертки или гаечного ключа. Разбирать узел следует в чистоте, избегая попаданий внутрь него загрязнений.

Как отремонтировать насос гидроусилителя руля своими руками?

Чтобы отремонтировать насос гидроусилителя руля своими руками, механизм придется разобрать и полностью разобрать.

Для этого потребуется подготовка инструментов и материалов:

  • ключ на 12 и набор головок;
  • съемный инструмент для разборки стопорных колец;
  • ремкомплект насоса гидроусилителя руля;
  • при его отсутствии потребуются две шайбы и задняя прокладка картера;
  • два уплотнительных элемента;
  • сальник;
  • несущее устройство, его диаметр должен быть 3,5 см;
  • понадобится технический шприц с подключенной трубкой для удаления старого масла из системы;
  • емкость для сбора смазки;
  • верстак или чистый стол, на котором будет разбираться насосное устройство;
  • мелкозернистой наждачной бумагой и чистой безворсовой тканью.

Демонтаж насоса

Порядок снятия насосного устройства следующий:

  1. Подкапотное пространство открыто, ключом ослаблен болт крепления узла к кронштейну. Отверстие, расположенное в шкиве, используется для отвинчивания.
  2. Затем стопорная гайка натяжителя полностью откручивается, приводной ремень разбирается.
  3. Используя шприц с насадкой, необходимо полностью откачать смазку из резервуара под капотом. Жидкость сливаем в заранее подготовленную емкость. Чтобы полностью удалить смазку из бачка, рулевое колесо повернуто в крайнее левое и правое положение. Эту процедуру необходимо повторить несколько раз, пока линии не станут полностью чистыми.
  4. Затем ослабьте хомут на патрубке, идущем от расширительного бачка. Сама трубка затем разбирается.
  5. Откручивается винт крепления магистрали высокого давления. Он идет от насосного механизма к системе.
  6. Снимается осевой болт, которым устройство крепится к кронштейну. Вместо этого элемента устанавливается отвертка или стальной стержень соответствующего диаметра. Это заблокирует вал на месте и предотвратит его вращение. Затем откручивается гайка, фиксирующая шкив подкачивающего механизма.
  7. Устройство снимается, потянув вверх.

Пользователь Игорь Наконечный подробно рассказал о порядке демонтажа подкачивающего механизма с автомобиля на примере модели Cherry Amulet.

Разборка и ремонт устройства

Процедура анализа и устранения дефектов осуществляется следующим образом:

  1. Сначала насосный механизм кладут на чистую поверхность. С его тела удаляются остатки смазки и грязь.
  2. С помощью съемника снимается стопорное кольцо опорного устройства.
  3. Гаечным ключом откручиваются винты, которыми крепится задняя крышка. Его нужно аккуратно удалить отверткой. Затем снимается крышка. В этом случае необходимо следить за тем, чтобы лопасти роторного механизма не выпадали из корпуса, их нужно аккуратно вынуть.
  4. Разобранные детали кладут на поверхность стола. Их рекомендуется класть на заранее размеченные листы бумаги, это позволит избежать проблем при дальнейшей сборке. Желательно запомнить положение этих элементов после сборки. При установке закругленная часть лопастей должна быть установлена ​​наружу.
  5. Пластина снимается, как и все составляющие элементы, расположенные под ней.
  6. Шкив подскочил, но сильно ударить по устройству не получится. Делается это аккуратно; вал необходимо нарезать отверткой.
  7. Опорное устройство снимается со шкива насосного механизма. Если деталь изношена и на ее поверхности есть неровности, ее необходимо заменить.
  8. Все узлы насосного устройства проверяются на наличие дефектов и износа. При необходимости детали очищаются от грязи и шероховатостей. Для выполнения поставленной задачи используется мелкозернистая наждачная бумага. При своевременной очистке это снизит люфт и увеличит срок службы помпы в целом.
  9. Процедура сборки выполняется в обратном порядке. По окончании работ необходимо заменить сальник, уплотнительные элементы и шайбы.

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

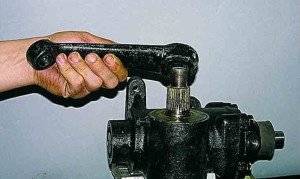

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

  1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
  2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
  3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
  4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

  1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
  2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях.

    В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.

  3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
  4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
  5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
  6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
  7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

  1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
  2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
  3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
  4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит.

    Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

  • Улучшаем работу печки в салоне Газели: совершенству нет предела
  • Неисправности электропроводки и ее замена на Газели
  • Как отремонтировать КПП Газели своими руками
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
