где реле зажигания на ВАЗ 2115 и как его найти
После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.
Зачем мне нужно реле зажигания
Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.
В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.
Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.
Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.
В цепи зажигания этой модели нет предохранителей.
Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.
Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.
Признаки поломки
Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.
где
Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.
Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.
Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.
Если установлен независимо
Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.
Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.
Расположение реле стартера ВАЗ 2114
Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.
При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

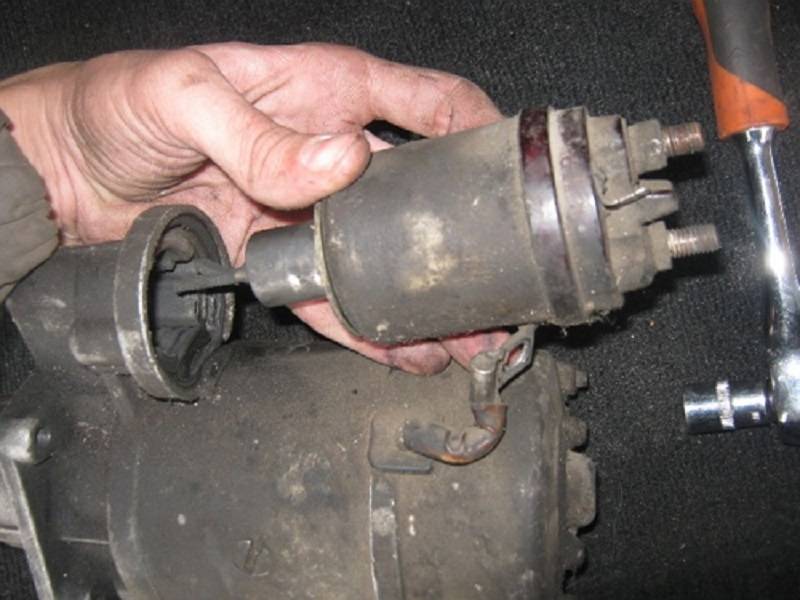

Нахождение втягивающего реле стартера
Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора. Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

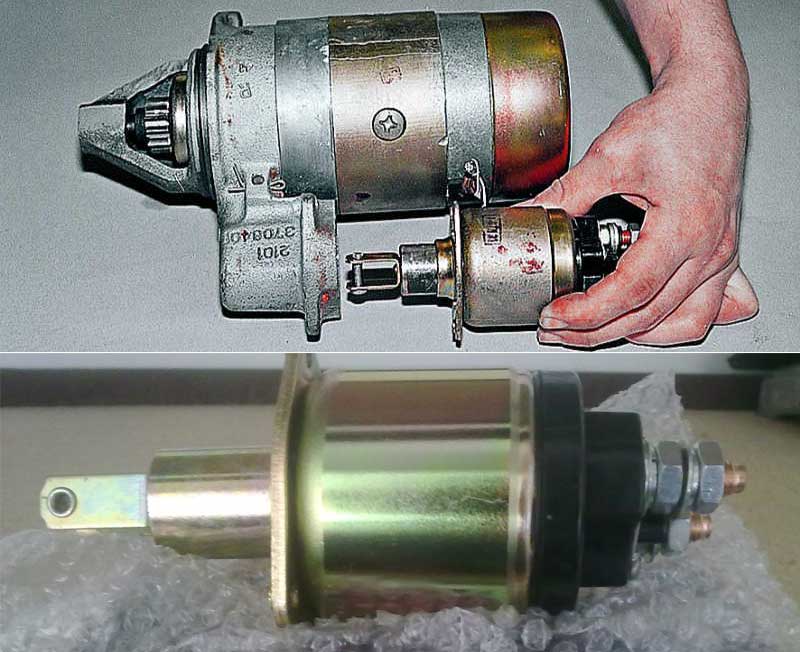

Конструкция втягивающего устройства
Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.
Механизм действия
Принцип действия устройства:
- при провороте ключа зажигания подается питание на втягивающую обмотку;
- рабочая пластина, под действием тока, прижимается к контактам;
- питание подается на стартер;
- мотор прокручивается и ДВС запускается.
Признаки неисправности втягивающего реле на Ваз 2114
Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.
Обычно мастера выделяют:
- после проворачивания ключа зажигания ничего не происходит;
- стартер срабатывает, но не отключается, что сопровождается характерным звуком.
Отсутствие щелчка втягивающего реле
Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:
- окислились контакты рабочей пластины;
- имеется повреждение кабеля массы;
- прогорела втягивающая обмотка реле.
Щелчок есть, но стартер не крутит
Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.
- Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
- Повреждение или износ коллектора.
- Окисление втягивающего элемента.
Реле срабатывает, стартер запускает двигатель, но не отключается
Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.
Инструкция по замене реле на ВАЗ-2114
Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.
Схема установки реле стартера
Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.
Также полезно знать о подключении дополнительного реле.
Порядок замены реле стартера
Чтобы заменить узел, следует выполнить последовательность действий.
- Надежно зафиксировать машину на месте.
- Снять клеммы с АКБ.
- От реле потребуется отключить красный провод.
- При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
- Ослабить и удалить стяжные шпильки крепления устройства к массе.
- Демонтировать силовой кабель и снять устройство.
- Сборка осуществляется в обратной последовательности.
Проверка работы
Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.
Расположение реле блокировки стартера
Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.
Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.
Расположение реле стартера ВАЗ 2114
Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.
При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.
Нахождение втягивающего реле стартера
Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.
Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.
Конструкция втягивающего устройства
Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.
Механизм действия
Принцип действия устройства:
- при провороте ключа зажигания подается питание на втягивающую обмотку;
- рабочая пластина, под действием тока, прижимается к контактам;
- питание подается на стартер;
- мотор прокручивается и ДВС запускается.
Признаки неисправности втягивающего реле на Ваз 2114
Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.
Обычно мастера выделяют:
- после проворачивания ключа зажигания ничего не происходит;
- стартер срабатывает, но не отключается, что сопровождается характерным звуком.
Отсутствие щелчка втягивающего реле
Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:
- окислились контакты рабочей пластины;
- имеется повреждение кабеля массы;
- прогорела втягивающая обмотка реле.
Щелчок есть, но стартер не крутит
Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.
- Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
- Повреждение или износ коллектора.
- Окисление втягивающего элемента.
Реле срабатывает, стартер запускает двигатель, но не отключается
Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.
Инструкция по замене реле на ВАЗ-2114
Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.
Схема установки реле стартера
Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.
Также полезно знать о подключении дополнительного реле.
Порядок замены реле стартера
Чтобы заменить узел, следует выполнить последовательность действий.
- Надежно зафиксировать машину на месте.
- Снять клеммы с АКБ.
- От реле потребуется отключить красный провод.
- При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
- Ослабить и удалить стяжные шпильки крепления устройства к массе.
- Демонтировать силовой кабель и снять устройство.
- Сборка осуществляется в обратной последовательности.
Проверка работы
Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.
Расположение реле блокировки стартера
Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.
Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.
РЕЛЕ
Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.
Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.
Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.
Схема подключения стартера
В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.
Месторасположение реле стартера
Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.
Диагностика и причины неисправностей
В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.
Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:
- Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
- Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
- Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
- Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
- Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
- Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.
Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:
- Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
- Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
- Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
- Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
- Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.
Узел работает, якорь вращается, но при этом маховик двигателя не крутится:
- происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
- причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.
Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:
- при наличии вибрации нужно произвести диагностику фиксации устройства;
- причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
- проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
- скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
- сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
- выход из строя бендикса.
Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).
Как замкнуть стартер напрямую ваз 2114
замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.
Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.
Принудительный запуск стартера
Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).
Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:
- Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
- Уберите контактную пластинку (фишку) со стартера.
- Наконечником инструмента закоротите контакты.
Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).
Что делать, если нет ключа
Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.
Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.
Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.
Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.
Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.
Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.
Запуск с толкача
Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:
- Установите рычаг коробки передач в нейтральное положение.
- Водитель садится за руль.
- Двое помощников толкают машину.
- Как только автомобиль немного разогнался, включите первую или вторую передачу.
- Поверните ключ в режим запуска ДВС.
Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.
Почему стартер отказывается крутить
Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.
Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.
Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.
Подключение проводов к стартеру
Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.
Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.
