Что такое разминусовка двигателя

Где находится реле зажигания нива шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

А еще интересно: Нива-Шевроле с опелевским двигателем: краткое описание, технические характеристики, отзывы владельцев

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Назначение

Основное назначение выключателей массы не изменилось с прошлого века:

• отключение от бортовой сети аккумуляторной батареи на время стоянки;
• при наличии двух АКБ в транспортном средстве – отключение резервного аккумулятора;
• в качестве простейшего противоугонного устройства.

Современные угонщики забыли про простейшие уловки автолюбителей, поэтому, если грамотно спрятать ВМ в подкапотном пространстве, им может не придти в голову такой вариант.

В современных автомобилях, нашпигованных электронными средствами и блоками, часто встречаются утечки тока во время стоянки автомобиля, которые трудно устранить. Основные потребители тока во время стоянки:

• автомагнитола;
• охранное устройство (автосигнализация);
• блок управления кузовом.

Считается нормальным, если автомобиль во время стоянки потребляет ток до 200 миллиампер (обычно около 20-70 миллиампер). За сутки это около 5 ампер-час, за 10 суток – 50 ампер-часов. То есть за 10 суток стоянки автомобильный аккумулятор может практически полностью разрядиться. Обычно это происходит приблизительно за месяц. Таким образом, если оставлять автомобиль на длительную зимнюю стоянку, весной АКБ разрядится практически в ноль. Это очень опасно с точки зрения сульфатации пластин, которая приводит к полной неисправности аккумуляторной батареи.

Избежать разряда АКБ по причине токов утечки во время стоянки позволяет выключатель массы.

ВМ широко применяются в сельхозтехнике, например, для тракторов:

И на большегрузной технике — например, дистанционный выключатель массы КАМАЗа:

Куда прикрепить дополнительную массу (заземление)

Как правило, со временем, все «массовые» соединения на кузов автомобиля подвергаются коррозии и окислению. Вследствие чего возникают просадки в напряжении, что может привести к различным последствиям: начиная от неработающей фары – кстати больная тема всех SAMAR с окисшими проводами(почему не горят фары?), заканчивая нездоровой работой двигателя.

Так же, особенно в зимний период времени, при большом количестве электро потребителей (печка, фары, магнитола, подогрев) просадки в напряжении могут падать до такой степени, что приборы откажутся работать. Так же, плохое соединение массы может влиять на утечку электроэнергии. Например плохая масса генератора потихоньку сжирает заряд аккумулятора (утечка заряда аккумулятора).

Есть два варианта решения просадок напряжения:

1. Найти и устранить источник «плохой» массы. Чтобы узнать, где крепится масса, воспользуйтесь следующей статьёй: Где крепится «масса» двигателя? Почему двигатель работает нестабильно?
2. Провести дополнительную массу. Дополнительную массу следует проводить только в том случае, если устранить источник плохого соединения заземления не удалось. Но стоит помнить, что «обвесив» свою машину дополнительными заземлениями, могут возникнуть помехи, которые будут влиять на работу электроприборов.

Для чего делают разминусовку

В процессе эксплуатации авто можно столкнуться с тем, что электрическая бортовая сеть в буквальном смысле слова «проседает», особенно в моменты пиковых нагрузок (одновременное включение габаритов, ближнего и дальнего света фар, различных обогревов зеркал и стекол параллельно использованию климатической установки, электрических стеклоподъемников, мощной акустики и других устройств).

Также «провалы» в напряжении могут наблюдаться и без видимых причин, влияя на стабильность работы ДВС, его системы зажигания, ЭБУ, датчиков, сервоприводов и других электроустройств. Подобное может происходить в том случае, если в месте штатного крепления минусовой клеммы к кузову произошло окисление, контакт разрушился или появилась коррозия. Автомобильная электрическая сеть закономерно начинает работать нестабильно.

С учетом вышесказанного вопрос разминусовки двигателя зачастую поднимается в двух основных случаях: при необходимости альтернативной установки минусовой клеммы на кузов автомобиля в целях устранения поломки, а также для доработок и тюнинга двигателя.

Сейчас читают:

В первом случае дополнительная разминусовка мотора зачастую необходима по причине того, что кузов автомобиля старый, штатное место крепления массы пришло в негодность и т.п. Касательно улучшений и тюнинга, бытует мнение о том, что дополнительная разминусовка позволяет более равномерно распределить электричество в бортовой сети транспортного средства сравнительно с использованием штатной минусовой клеммы.

Нестабильность работы двигателя. Что такое «масса» и как ее найти

Практически любая модель автомобиля создается по такому принципу, что ее кузову отводится роль единого источника использования электричества. Иными словами, он является базовым проводником с минусовым зарядом, к которому подключаются все электроприборы. Таким образом, крепление массы Самары и других моделей авто отводится именно на кузов.Поняв данный принцип значительно проще вычислить причины многих неполадок, связанных с электропитанием автомобиля. Например, довольно часто случается поломка Самара, выражающаяся в перемигивании фар. Однако плохое соединение массы ВАЗ 2115 способно вызвать намного более серьезные поломки, прежде всего связанные с работой двигателя и электронной системой управления. В данной статье будут указаны самые слабые места автомобилей ВАЗ в контексте работы с «массой».

Как найти местонахождение массы

АккумуляторВ качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода – крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора. Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД.

Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной.Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля. Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова.ЭСУД

Питание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается.

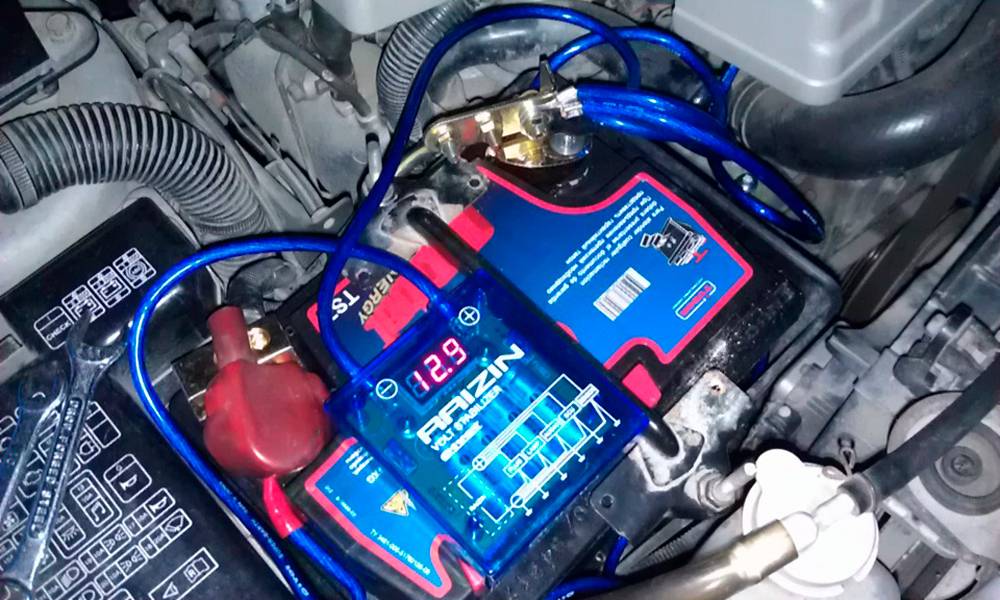

Как самому сделать разминусовку мотора

Процедура подразумевает проведение дополнительных проводов к массе от основных источников потребления тока. Для большинства автомобилей минус проводят от 4-6 источников:

• минус генератора;
• масса от стартера;
• минусовой провод от двигателя (желательно не менее 2 точек);
• масса коробки передач (при наличии АКПП);
• минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

https://youtube.com/watch?v=MUmIehk7XBg

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

С каждым годом количество электрооборудования на автомобиле увеличивается. И хотя благодаря миниатюризации электронных компонент пока ещё удаётся удержать всю эту громаду на 12-вольной бортовой сети, но ситуация в среднесрочной перспективе может стать критической. Но и сегодня очень многое зависит от проводки и, конечно же, от качества массы, которое оказывает самое непосредственное влияние на точность функционирования датчиков, сенсоров, контроллеров и других компонентов электрооборудования.

Электрическая масса, как известно, является частью бортовой электросети, соединяя АКБ и кузов транспортного средства, причём последний является условным возвратным сегментом, образующим замкнутую автономную систему.

Это означает, что кузов автомобиля выступает в роли проводника электронов с отрицательным зарядом. Но далеко не всегда возможности штатной массы удовлетворяют возросшим нагрузкам на сеть. Именно поэтому и делают разминусовку двигателя, подключая наиболее мощных потребителей к дополнительной массе.

Как самостоятельно выполнить разминусовку

С точки зрения закона установка дополнительной массы – вполне легальная процедура, поскольку об изменении конструкции автомобиля здесь речь не идёт. Физически под разминусовкой понимают подключение основных электорпотребителей к массе с использованием дополнительных проводов. Как правило, схема разминусовки двигателя предполагает запитку на массу 5-6 источников:

• стартера;
• генератора;
• автоматической КПП;
• самого силового агрегата (рекомендуется две или более точки);
• удалённой от аккумулятора части кузова.

Чтобы добиться максимального эффекта, разминусовка требует учёта следующих требований, предъявляемых к проводке:

• материал изготовления проводов – высококачественная медь, содержание примесей – минимальное, гибкость проводов – высокая. Использование проводов, изготовленных из медных сплавов или ни их основе, не рекомендуется;
• сечение проводов должно быть большим – это увеличит их проводимость, уменьшая нагрев и склонность к утечкам в результате наводок;
• изоляция проводов должна соответствовать качеству материала, быть прочной и одновременно гибкой, уметь противостоять механическим воздействиям и температурным колебаниям (этот режим характерен для моторного отсека, особенно при отрицательных температурах).

Разминусовка своими руками – процедура несложная. От вас потребуется приобрести сам кабель (предварительно просчитав нужную длину, просуммировав отрезки для каждого из потребителей), клеммы, а также термоусадочная трубка.

Нарезаем провода, обжимаем клеммы и одеваем их в местах крепления минусового провода каждого из потребителей, предварительно использовав термоусадку. Ищем маршруты прокладки проводов к минусовой клемме АКБ – желательно таким образом, чтобы они не грелись и не тёрлись.

Осталось подключить всё к аккумулятору. Для этого можно использовать планку, желательно тоже медную, просверлить в ней отверстия для проводов и зажать их болтами. К минусовой клемме АКБ планка также подсоединяется с помощью болтового соединения.

Движение электронов по цепи инициируется АКБ, а кузов выступает проводником отрицательного заряда для обратного возврата посредством минусовой клеммы. По этой причине металлический корпус авто называется автомобильной массой. Под разминусовкой двигателя в данном случае следует понимать ряд улучшений, которые предполагают дополнительное подключение наиболее мощных потребителей электричества в автомобиле к массе.

Hyundai Accent AT InFinity › Бортжурнал › Решение проблемы с электрикой — плохая масса двигателя!

Наконец-то, благодаря помощи грамотного человека, источник всех моих проблем был найден и под 3-х месячной историей проблемного запуска авто можно подвести черту!

Считаю нужным поделиться решением этой проблемы, т.к

она может возникнуть у кого угодно, акцентоводам обратить особое внимание

Сначала, немного предыстории, как все начиналось:

«Как-то летом на заправке авто отказалась заводиться: все как обычно — включаю зажигание, включаю стартер, слышу один дохлый «вжик» и тишина… Держу ключ в положении пуска и жду, что сейчас еще пара оборотов и авто заведется. Вместо этого из под торпеды пошел дым! Быстро все выключил и первая мысль «огнетушитель-то дома!» Но ничего страшного не случилось, дым рассеялся и все. Слава богу! Решил еще раз попробовать завести, и снова один «вжик» и тишина. Испытывать судьбу не стал и быстро выключил зажигание.

Т.к. автомат то с толкача не завести и меня на веревке оттащили в сервис. Начали смотреть электрику и нашли слева под торпедой в жгуте подплавленный провод, идущий от болта массы куда то в кабельные джунгли проводки. Сам проовод был целый. Еще раз попытались завести, и как ни в чем не бывало стартер закрутил как обычно шустро и она завелась. Короче электрик констатировал, что во время пуска стартер по какой-то причине подклинило, току деваться было некуда, и вся напруга пошла по другому проводу массы, но он оказался слишком тонкий для такого тока, проводка нагрелась и проплавило изоляцию по всему проводу, т.е. осталась только жила. Провод был массовый, шел в общей связке с массовыми проводами на болт кузова. Ну ладно, вроде все не так страшно, изоляцию восстановили.»

Итак, изначально решили, что проблема была в стартере. Стоял заводской стартер, показалось странным, что он накрылся при пробеге 70 т.км. В итоге это стало поводом поставить редукторный стартер повышенной мощности, чтобы облегчить пуск авто в холодное зимнее время.

Но на этом мои мучения не закончились. Через день начались странные перебои в работе двигателя, по ощущениям он троил и из выхлопной трубы маленькими порциями выходил белый дым — не сгоревший бензин, загорелся чек. Подключили адаптер (отдельное спасибо одноклубнику Лёхе, который подъехал со своим Bluetooth-адептером), и он показал 2 ошибки:

1. P0202 — обрыв цепи зажигания 2-ого цилиндра; 2. P0302 — пропуски зажигания во 2-ом цилиндре;

Видимо провод, который расплавился, подплавил еще пару-тройку проводов в жгуте. Понять какой провод из кучи жгутов, идущих под торпедой, идет от мозгов к катушке зажигания 2-ого цилиндра (правильнее сказать к катушке 1-ого и 2-ого цилиндров — она одна) это для меня как искать иголку с стоге сена. Делать нечего пришлось обратиться к официалам. Приехал, озвучил проблему. Ценник выставили 4800 руб и обещали к вечеру уже сделать. Ценник конский, но делать нечего, машина нужна + ко всему дают гарантию 6 месяцев на работы с проводкой и была надежда, что хоть именно здесь может быть грамотный специалист, который знаком с проводкой Hyundai’я.

Дополнительная масса: преимущества

Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.

Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:

• экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается,
• стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска,
• двигатель после разминусовки работает более ровно и плавно,
• силовая установка лучше откликается на педаль газа,
• мотор отдает больше мощности,
• аккумулятор служит дольше, эффективнее дозаряжается от генератора,
• исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.),

Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток.  Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

1. Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

1. Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
2. Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
3. Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

1. Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
2. Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Максимальная масса авто с прицепом

Максимальная разрешенная масса грузовиков с прицепом регламентируется законами и нормативными актами. Согласно законодательству, грузовая машина может буксировать любые прицепы. При этом на предельно допустимый вес авто с прицепом влияет категория и конструкция транспортного средства.

Максимальный общий вес:

• 2-хосных автомобилей с прицепом — не более 18 т;
• 3-хосных — не более 24 т;
• 3-хосных с ведущей осью, имеющей две пары колес, — до 25 т.

Если предстоит использовать для перевозки прицеп, то груз необходимо распределить так, чтобы максимальное давление на фаркоп (тягово-сцепное устройство, предназначенное для буксировки прицепов) составило 60–80 кг.

Если превысить эту норму, может появится проблема сцепления передних колес. Если недобрать до нормы, возникнут проблемы с задними колесами.

Показатели допустимых масс автомобиля имеют важное практическое значение. Практически все они имеют дублирующую терминологию, которую используют водители. Чтобы не запутаться в терминологии и цифрах и не попасть в проблемную ситуацию на дороге, перед эксплуатацией полезно ознакомиться со всеми техническими характеристиками авто, в том числе и с показателями массы

Чтобы не запутаться в терминологии и цифрах и не попасть в проблемную ситуацию на дороге, перед эксплуатацией полезно ознакомиться со всеми техническими характеристиками авто, в том числе и с показателями массы.

Долго горит лампа давления масла при запуске. Особенно на холодную. Плюс видео

Некоторые из нас с вами, те которые делают ТО своими руками, могут сталкиваться с такой проблемой – после пуска двигателя, на холодную (скажем после ночи), горит лампа давления масла некоторый промежуток времени. Может быть 3, 5, и даже 10 секунд. Почему такое происходит, какие причины? Опасно ли это для автомобиля и в частности для двигателя и что делать? Полезная информация, а также видео версия, читайте, смотрите …

Что в начале хочется сказать – ребята, когда горит лампа давления, это уже не хорошо! Ведь просто так она загораться не может, и должна сразу гаснуть после пуска. ТО есть мотор запустился, лампа погасла и никаких там 3 – 10 секунд быть не должно! ЭТО УЖЕ ОТКЛОНЕНИЕ ОТ НОРМАЛЬНОЙ РАБОТЫ.

Схема комбинации приборов высокой панели ВАЗ 2109 с бортовой системой контроля

Комбинации приборов «высокой» панели и «европанели» оборудованы бортовой системой контроля. Такая комбинация приборов включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).Cхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск до 1996 г.):

1 — реле-прерыватель контрольной лампы стояночного тормоза2 — тахометр со стабилизатором напряжения3 — лампа освещения комбинации приборов4 — указатель температуры5 — блок управления БСК6 — указатель уровня топлива7 — резистор 50 Ом, 5 Вт8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности9 — контрольная лампа дальнего света фар10 — контрольная лампа габаритного света11 — резервная контрольная лампа12 — контрольная лампа не пристегнутых ремней безопасности13 — контрольная лампа левых указателей поворота14 — резистор 470 Ом, 0,25 Вт15 — электронный вольтметр16 — контрольная лампа правых указателей поворота17 — контрольная лампа аварийного давления масла18 — контрольная лампа резерва топлива19 — контрольная лампа воздушной заслонки карбюратора20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива21 — контрольная лампа стояночного тормозаCхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск после 1996 г.):

1 — тахометр2 — лампа освещения комбинации приборов3 — указатель температуры4 — блок управления БСК5 — указатель уровня топлива6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности7 — контрольная лампа дальнего света фар8 — контрольная лампа габаритного света9 — резервная контрольная лампа10 — контрольная лампа не пристегнутых ремней безопасности11 — контрольная лампа левых указателей поворота12 — контрольная лампа заряда аккумуляторной батареи13 — контрольная лампа правых указателей поворота14 — контрольная лампа аварийного давления масла15 — контрольная лампа резерва топлива16 — контрольная лампа воздушной заслонки карбюратора17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива18 — контрольная лампа стояночного тормозаВ1 — резистор 91 кОмВ2 — резистор 50 Ом, 5 ВтРаспиновка разъемов комбинации приборов ВАЗ 2109 с бортовой системой контроля

№ штекера	Адрес (назначение) штекера
Белый разъем
12345678910111213	Резервный выводРезервный выводК реле ремней безопасностиПредохранитель «5» защиты приборов («+» для воль реле-прерывателя указателей поворота и аварийной сигнализации——К предохранителю «7» защиты ламп внутреннего и наружного освещенияК предохранителю «14» защиты дальнего света левой фарыРезервный выводК датчику уровня топлива (вывод для указателя уровня топлива)К выводу «61»генератораК датчику указателя температуры
Красный разъем
12345678910111213	—Предохранитель «5» защиты приборов («+» для питания приборов)К выводу «К» катушки зажиганияК выключателю освещения приборовК блоку управления системой впрыска топлива—На «массу»К выключателю стояночного тормозаРезервный выводК выключателю контрольной лампы воздушной заслонки карбюратораК датчику уровня топлива (вывод для контрольной лампы резерва топлива)К датчику контрольной лампы давления маслаК выводу «49aR» реле-прерывателя указателей поворота и аварийной сигнализации
9-клеммовой разъем (для БСК)
123456789	Предохранитель «5» защиты приборов («+» питания)К выводу «50» выключателя зажиганияНа «массу»К датчику уровня омывающей жидкостиК датчику уровня маслаК датчику уровня охлаждающей жидкостиК датчику уровня тормозной жидкостиК датчикам износа тормозных накладокК выводу «3» реле контроля исправности ламп

Почему важно найти и исправить плохую массу в машине

Плохое заземление двигателя может, в конечном счете, помешать правильной зарядке батареи, правильному получению сигналов от компьютера, вызвать ненормальное свечение фар, вызвать проблемы с запуском и другие неисправности.

Более того, плохое заземление двигателя также может привести к повреждению. Если слишком большой ток попытается найти правильное заземление безуспешно, он выберет легкий путь через компоненты передачи, кабель передачи, трос дросселя, подшипники колеса, что приведет к серьезному повреждению этих и других компонентов.

Всякий раз, когда вы видите признаки электрических неисправностей, проверьте заземление двигателя.

Диагностические тесты, описанные здесь, представляют собой простые процедуры, которые вы можете проводить с помощью цифрового мультиметра. И они сэкономят ваше время и деньги за несколько минут.

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
