Как установить противотуманные фары на разные модели ВАЗ?

Что нужно для установки и подключения

Стойки и амортизаторы ss20 для передней и задней подвески ваз 2108-2110, лада приора, лада калина, лада гранта

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

• реле;
• включатель фар;
• несколько проводов с разъёмами;
• соединители;
• саморезы;
• инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Принцип действия и место нахождения реле

По своей конструкции реле птф ваз 2114 представляет собой переходник-переключатель с выходами на 6 контактов, служащий для соединения и включения/выключения сразу нескольких электрических цепей. Наличие питания на его контактах, обозначенных номерами 1 и 2 показывает, что на противотуманные фары поступает ток напрямую от аккумуляторной батареи. Если же наличие питания окажется и на 6 контакте, то это будет обозначать, что питание фар производится от цепи генератора через выпрямитель.

Всего, как было сказано выше, реле противотуманок имеет 6 выходов, которые играют следующие роли:

• 1 — рабочий положительный контакт (плюсовой вход);
• 2 — разрешающий положительный контакт;
• 3 — общий минусовой контакт (масса);
• 4 — рабочий положительный контакт (плюсовой выход к фарам);
• 5 — управляющий минусовой контакт (сигнал включить/отключить);
• 6 — разрешающий положительный контакт.

Контакты реле птф ваз 2114

Искать реле противотуманок ваз 2114 следует в салоне автомобиля, с водительской стороны под рулем, чуть правее общего блока предохранителей. Всего в указанном месте располагаются 3 различных реле, иногда закрытых общей крышкой. Требуемое нам реле противотуманных фар — самое большое из них. Именно его и нужно будет заменить в случае неисправности.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

• Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
• Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
• Снять плюсовую клемму с аккумулятора.
• Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
• Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде

Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления

К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте

Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

• левого и правого рассеивателей;
• левого и правого токопроводников;
• двух ламп мощностью 4 Вт и двух патронов к ним;
• шести ламп мощностью 21 Вт и шести патронов к ним;
• четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

• отсутствие массы на фонаре;
• перегорание лампы;
• окисление контактов;
• обрыв или перетирание проводки;
• выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

• стоп-сигнала (красный);
• габаритных огней (коричневый);
• противотуманных ламп (оранжево-чёрный);
• лампы заднего хода (зелёный);
• указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

• 1 — масса;
• 2 — стоп-сигнал;
• 3 — габаритные огни;
• 4 — противотуманные огни;
• 5 — фонарь заднего хода;
• 6 — указатель поворотов.

Читать также: Ford kuga краш тест

Процесс установки ксенона в ПТФ

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

1. Покупка бампера с установленными противотуманными фарами.
2. Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

1. Сначала необходимо демонтировать передний бампер.

Для удобства проводимых работ, снимаем передний бампер

Прорезаем и шлифуем отверстия под будущие противотуманные фары

Проводим установку фар на посадочные места

Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева

Схема подключения ПТФ к общей бортовой сети

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Как Установить Противотуманки На Ваз 2107

Установка противотуманных фар ВАЗ 2107

Назначение противотуманных фар (ПТФ) Обеспечивает хорошую видимость в тумане, дожде или снегу. Кроме того, современные автомобилисты используют противотуманные фары для тюнинга собственного автомобиля. Посмотрим как их сделать установка на ВАЗ 2107 без помощи других.

Установка противотуманных фар на ВАЗ 2107

1. Бампер можно снять, чтобы упростить работу.
2. П.Противотуманные фары установить вместо обычных.
3. Просверлите отверстие для болта противотуманной фары. На фотографиях оранжевая линия показывает расстояние от середины противотуманные фары до дыры (около 15 сантиметров).

1. В представленном здесь примере силовое реле для светильников расположено справа под капотом, поэтому сначала питание осуществлялось под грязевым экраном в области аккумулятора, а затем через трубу и бампер вентилятора.

1. Сделайте 3 отверстия вдоль жгута проводов с 2 проводами, соединяющими правую и левую ПТФ.

1. Скрутите жгут с куском медной проволоки.

Установка

—ВАЗ Туман -КЛАССИЧЕСКИЙ № 3.

Установка противотуманки на ВАЗ-КЛАССИК №3.

Установка противотуманных фар

через реле, с трехсторонней кнопкой с индикацией.

1. Вверните крепление фонаря, замените бампер.
2. Сделать огни устанавливать лампочки.

1. Прикрепите заднюю часть фонаря к светильнику, пропустите проводку через него.
2. Снимите разъем, выжмите его. Подключите лампочку к нему.
3. Соберите фару в обратном порядке.

По тому же принципу установите вторую противотуманную фару в том же порядке.

Также проверьте

Вполне вероятно, что фары необходимо будет отрегулировать после завершения.

На следующих фотографиях вы можете увидеть, как подключить противотуманные фары к ВАЗ 2107.

Рекомендуемое чтение

• Другие статьи уже обсуждали, как заменить тонкий фильтр на автомобили Lada Kalina. Сегодня эта процедура будет обсуждаться далее

Блокировка колес при парковке. это работа парковки или стояночного тормоза. Чаще всего он используется на веселых участках дороги.

Основным элементом топливной системы можно смело считать топливный насос. Его основная функция. перекачивать топливо из одного места в другое.

Инструменты, которые вам нужны: L-образный шестигранный ключ (чтобы ослабить сливную пробку); специальный масляный ключ

Post Views: 7

Установка фар Киржач Лада 2110:проводим подготовительные работы

Изначально необходимо разобрать поворотники и отделить от них стекло. Для этого можно использовать канцелярский нож с выдвижным лезвием.

Сложность заключается в том, что производитель спаивает стекло с поворотником и разъединить их достаточно проблематично. По этому, данный процесс может занимать некоторое время, чаще всего от 40 минут до 1 часа.

При помощи канцелярского ножа необходимо сделать промежуток между стеклом и поворотником. Делать это необходимо аккуратно, чтобы не повредить стекло. Далее в получившееся отверстие необходимо вставить отвертку, при этом продолжать прорезать промежутки канцелярским ножом. Следующим действием снимаем маску фар, для этого вставляем канцелярский нож в отверстие и прорезаем герметик. Процедура не сложная, и через несколько минут маска окажется у Вас в руках. При работе с канцелярским ножом необходимо соблюдать технику безопасности, чтобы избежать травм и порезов.

В процессе работы нам понадобиться аккумулятор, при необходимости его необходимо поставить на подзарядку.

На маски нанесено хромированное покрытие, для его удаления можно использовать наждачную бумагу, производя зачистку масок необходимо максимально удалить все хромированное покрытие. Переходим к покраске. Для начала следует подготовить и обустроить место для окраски масок, для этого отлично подходит любое подвальное помещение. Перед покраской заклеиваем стекло маски фары малярным скотчем.

Окрашивать поворотники лучше в несколько слоев, наиболее хороший результат получится при окраске в 3 слоя. Оставляем на некоторое время, для того чтобы краска высохла. Собираем поворотники и прикрепляем к ним стекло, для крепления используем жидкие гвозди, это очень удобно в нашем случае, так как в дальнейшем нам предстоит повторно разбирать фару для вживления в нее светодиодной ленты желтого цвета или же, как еще ее называют «ангельские глазки».

Работа с поворотниками на данном этапе окончена. Далее необходимо произвести тонкую настройку фар, так как большинство производителей не всегда уделяют должного внимания этому небольшому, но очень значимому аспекту. На фото ниже можно увидеть, как светит новая заводская фара, до тонкой настройки.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

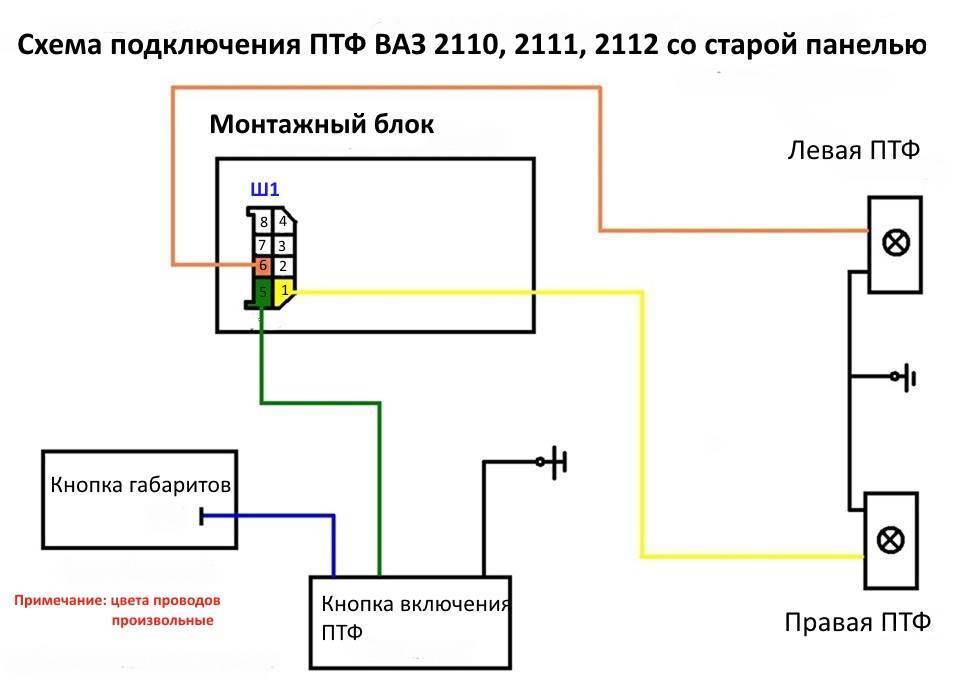

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

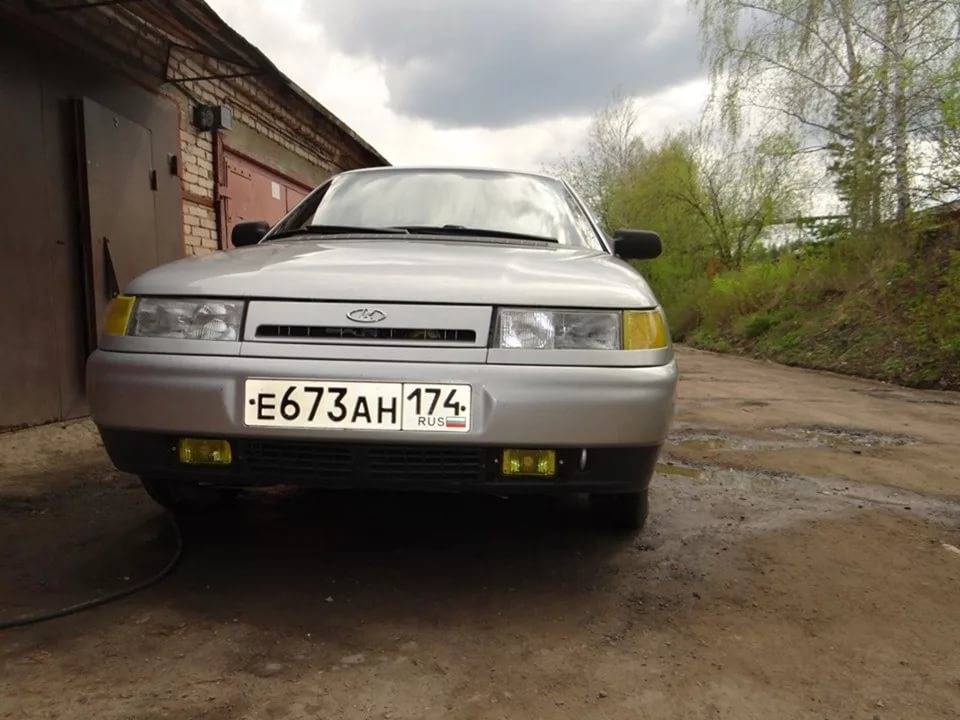

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Особенности установки

Рассуждать об особенностях установки данного дополнительного оборудования можно достаточно долго, т. к. в любом процессе, конечно же, существуют свои тонкости. В случае с противотуманными фарами в первую очередь стоит учитывать особенности проводки автомобиля, а также конструкцию бампера, где собственно чаще всего и находятся крепления для дополнительной оптики.

В зависимости от марки и комплектации транспортного средства может отличаться и алгоритм установки

Во избежание банальных ошибок стоит обратить внимание на советы производителя, которые наверняка удастся найти в инструкции к автомобилю

Особое внимание требуют противотуманные фары, монтируемые на внедорожники, в частности если речь идёт о специально подготовленном транспорте. Такие автомобили нередко находятся в достаточно экстремальных условиях, что вынуждает гораздо внимательнее относиться к их технической части

В частности, не желательно ставить на такие автомобили светотехнику с пластиковым корпусом, также стоит использовать герметичные клеммы даже в подкапотном пространстве.

Проводка, расположенная вне подкапотного пространства должна прокладываться исключительно в специальной защитной гофре, в идеале металлизированной, прочность которой будет гораздо выше, чем у обычной пластиковой.

Монтаж противотуманных фар вполне можно сделать своими руками, а если при этом соблюдать все правила и нюансы, то получится сделать не только всё быстро, но и достаточно качественно.

Схемы подключения противотуманных фар

Самая простая схема подключения противотуманных фар – напрямую от аккумулятора, через выключатель. У каждой ПТФ есть два контакта для электрического питания ламп. Один из них на обеих фарах соединяют проводом в одну цепь и присоединяют к массе (металлической детали кузова) автомашины жестким болтовым креплением. Кузов транспортного средства подключен к минусовой клемме аккумулятора. На самом деле лучше провести провод до самой батареи и произвести подсоединение непосредственно к ее клемме с значком «–» – так надежней, нет риска потери питания из-за коррозии кузова и болта.

Вторые контакты фар используют для подключения к «+» аккумуляторной батареи. Их тоже соединяют вместе, а провод выводят на контакт реле с надписью 87. Далее контакты реле проводами подключают к:

• 30-ый – присоединяют через предохранитель к плюсу аккумулятора;
• 86-ой – к минусу аккумуляторной батареи или жестким болтовым соединением к массе автомобиля;
• 85-ый – к «+» аккумулятора через выключатель и предохранитель, используемый в цепи 30-го контакта.

Кнопку включения ПТФ монтируют на панели салона автомобиля в удобном месте. Реле располагают на монтажной плате. В блоке предохранителей, как правило, найдется свободный разъем для установки дополнительного, применяемого в цепи ПТФ. Можно также использовать какой-нибудь из установленных в блоке.

Более сложная схема, основанная на предыдущей – подключение к плюсу аккумулятора через замок зажигания. То есть от кнопки питания ПТФ электрическую цепь прокладывают не на предохранитель и затем к батарее, а к любому проводу, в котором появляется напряжение при включении зажигания. Так как подключить противотуманные фары по этой схеме к питанию можно только при включенном зажигании, то это позволит избежать ситуации, когда случайно забывают ПТФ горящими при неработающем двигателе.

Предыдущие схемы позволят выполнить требование ПДД о том, что перед включением ПТФ должны быть зажжены габаритные огни. Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля.

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

Ксенон для ВАЗ 2114

Ксенон на ВАЗ 2114 можно купить в ближний и дальний свет. Ксенон ВАЗ 2114 подбирается по цоколю лампы. Если дальний и ближний в одной лампе — это биксенон. Для установки ксенона, фары менять не нужно. Ксенон можно поставить в любые фары ВАЗ 2114. Если бортовой компьютер опрашивает работоспособность штатных ламп, ксенон нужно покупать и ставить только с обманками.

Ксенон можно установить как в линзы, если они уже установлены, так и в простые отражатели. У нас можно купить и установить линзы и ксенон в фары ВАЗ 2114. Линзы в фары подбираются по диаметру и расстоянию до стекла фары. Линзы бывают на ближний и дальний свет. Также, можно купить и установить биксеноновые линзы с ангельскими глазками. Если такие линзы поставить на ближний, то дальний можно либо заглушить, либо он будет работать параллельно с дальним светом из линзы.

Если установлен штатный ксенон на ВАЗ 2114, мы можем подобрать аналог штатных блоков ксенона, или заменить штатный ксенон на любой другой. У нас также можно купить штатные блоки ксенона б/у.

Стоимость ксенона и биксенона ВАЗ 2114:

Варианты ксенона	Цена ксенона
Ксенон ВАЗ 2114, в ближний свет	от 3 500 руб.
Ксенон ВАЗ 2114, в дальний свет	от 3 500 руб.
Ксенон ВАЗ 2114, в ПТФ	от 4 500 руб.
Ксенон CAN ВАЗ 2114, с обманкой	от 3 500 руб.
Биксенон ВАЗ 2114	от 5 000 руб.
Биксенон CAN ВАЗ 2114 с обманкой	от 6 000 руб.
Лампа ксенон ВАЗ 2114	от 1 000 руб.
Лампа биксенон ВАЗ 2114	от 1 200 руб.
Блок розжига ксенона ВАЗ 2114	от 1 000 руб.
Линзы ксенон ВАЗ 2114, с глазками и без	от 4 500 руб.

Запись на установку ксенона ВАЗ 2114

8 (812)701-02-01 Стоимость ксенона зависит от того, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Можно купить и установить ксенон в ПТФ ВАЗ 2114. Ксенон в противотуманные фары подбирается по цоколю и расстоянию до стекла ПТФ. При установке ксенона в ПТФ обязательно нужно брать комплект ксенона с водонепроницаемыми блоками розжига. Т.к. они будут установлены внизу, туда летит грязь, соль, реагенты. Если блок розжига будет обычный, он быстро выйдет из строя.

Рейтинг ксенона ВАЗ 2114 на основе отзывов владельцев:

1. Zumato (Япония) 2. Hella (Германия) 3. Philips (Германия) 4. Sho-Me (Тайвань) 5. Klunger (Китай)

Когда нужно покупать ксенон на ВАЗ 2114:

— вышел из строя штатный блок розжига ксенона; — тусклый свет галогеновых ламп; — старый нештатный ксенон вышел из строя.

Замена лампочек в штатных противотуманках

Владельцы Лады Веста с установленными противотуманными фарами могут столкнуться с их неполадками. В определенный момент ПТФ попросту перестают загораться или работают нестабильно. Обычно причина кроется в вышедшем из строя предохранителе или перегорании лампочки. Лампы в фарах на Весте меняются по следующему алгоритму:

1. Вывернуть переднее колесо автомобиля внутрь арки на максимум. Так удастся открыть доступ к крышке люка, находящейся на подкрылке.
2. Демонтировать люк подкрылка. Для этого чаще всего достаточно просто повернуть его по часовой стрелке.

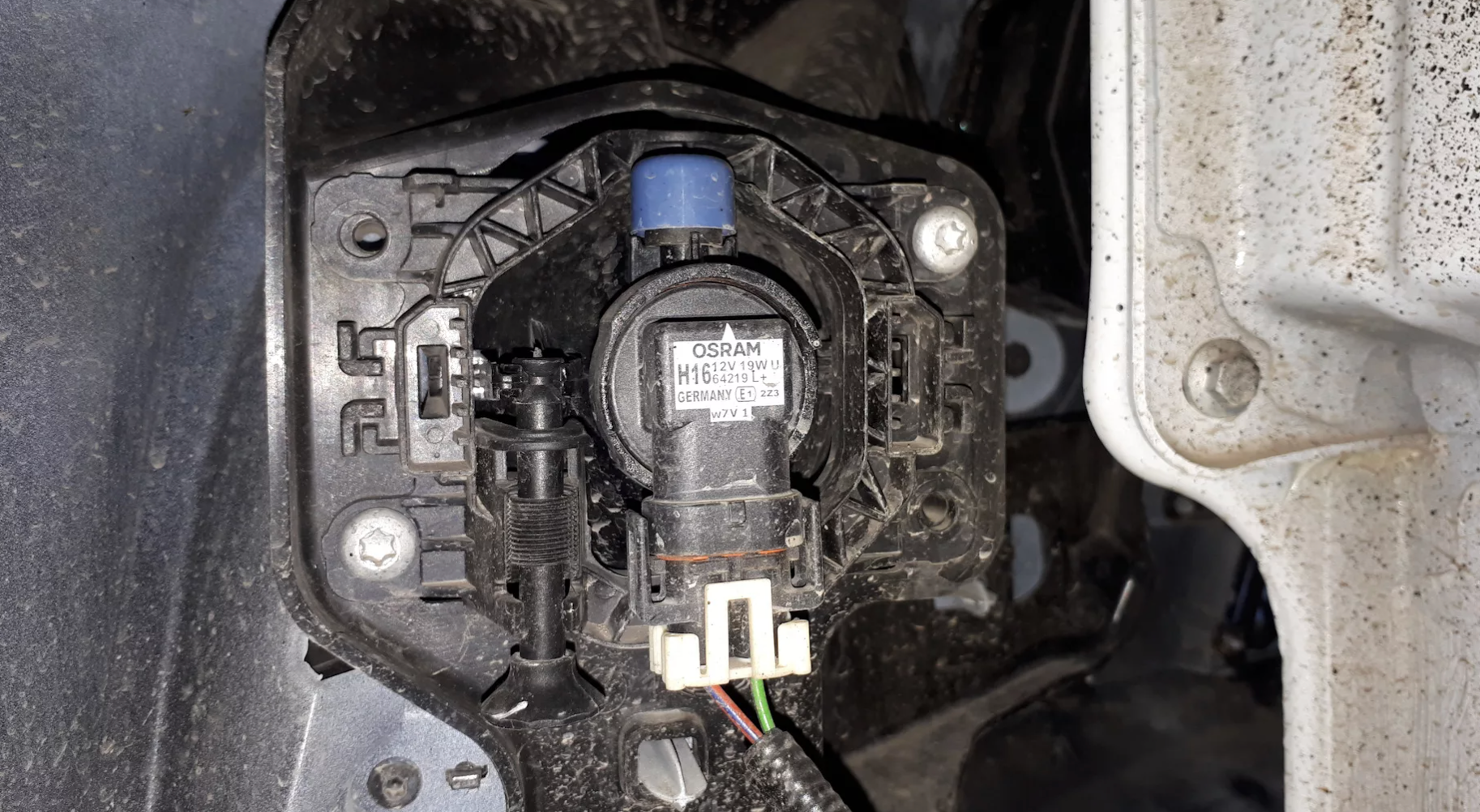

3. Найти лампу противотуманной фары и повернуть ее против часовой стрелки. Подобное действие позволит снять ее со своего места.
4. Колодку с проводами отсоединить от лампы. Как только элемент будет отвязан от проводов, его можно будет беспрепятственно вытащить.
5. Установить на место новую ламп, подключив к ней колодку с проводами. Для фиксации детали надо повернуть ее по часовой стрелки.

Сборка узла осуществляется в обратном порядке. При необходимости, осуществляется регулировка фар для получения максимально комфортных для безопасного вождения параметров.

В некоторых случаях можно осуществлять замену лампы через моторный отсек сверху. Выбор в пользу того или иного метода зависит от квалификации пользователя и личных предпочтений.
