Привод спидометра – кто нам считает километры?

Полезные советы

Выполняя операции с данным механизмом, обратите внимание на следующие моменты:

  • При покупке нового элемента обязательно проверьте длину тросика. На одинаковых моделях автомобилей его размер может быть разным. Недопустимо использовать элементы короче или длиннее стандартной величины.
  • Перед установкой нового тросика спидометра рекомендуется нанести на него слой смазки. Это исключит преждевременный выход из строя механизма. Можно использовать обычную отработку или “Нигрол”.
  • При установке старайтесь уложить его так, как с завода. Недопустимо, чтобы тросик соприкасался с движущимися деталями. Также нельзя применять тугие петли при прокладке. Так вы увеличите нагрузку на сердечник тросика, и он быстро выйдет из строя даже при хорошем слое масла.

Ремонт привода спидометра своими руками

В случае, когда необходима замена уплотнительного кольца, шестерни либо корпуса, следует демонтировать привод спидометра, ВАЗовское устройство внутренностей машины позволяет достать до него почти без затруднений, а вот в иномарке придется повозиться. Установив местоположение механизма с помощью руководства по эксплуатации авто, приступим к изъятию. Для этого нужно открутить крепежный болт, посредством которого узел крепится к коробке передач, и, поддев его отверткой, снять.

После этого осуществляем визуальный контроль как самой шестерни, так и посадочного гнезда, в котором расположен конец гибкой тяги прибора. Они не должны иметь никаких дефектов и загрязнений. Также внимательно осмотрите корпус коробки, в случае если обнаружите на нем маслянистые пятна, то немедленно замените уплотнительное кольцо. Чтобы до него добраться, сначала снимается ведомая шестерня привода спидометра, а затем меняется сам уплотнитель. Перед сборкой все элементы следует хорошенько промыть в керосине.

Главная →

Устройство → Трансмиссия (коробка передач) → Механическая трансмиссия →

Диагностика работы спидометра на четырнадцатой

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Применение электрического спидометра

Электрический спидометр Газ 3310 устроен по типовой схеме, которая появилась еще в середине 70-х на зарубежных автомобилях массово. Ее применяли и раньше, но на недорогих моделях чаще устанавливали привод классический, тросовый. Механический привод — довольно точный, но он зависит от слишком многих факторов. Точнее, точность его показаний. На точность влияют:

  • внешний диаметр колеса;
  • степень износа резины;
  • степень износа редуктора спидометра;
  • уровень погрешности самого спидометра;
  • передаточное соотношение главной пары.

Как видим, причин неправильно показывать скорость у механики более, чем достаточно, причем мы назвали далеко не все из них. Применение электрического спидометра тоже не дает никакой гарантии того, что скорость, указанная на шкале — эталонная. Вмешиваются все те же факторы, только добавляются еще и сугубо электрические неприятности — отсутствие или плохие контакты, разнокалиберные радиодетали и тому подобные нюансы.

Факторы, способствующие неточным показаниям спидометра

Самой распространенной причиной таких погрешностей спидометра является использование колёс с большим диаметром, чем рекомендует производитель. Увеличение радиуса колес неизменно приводит к погрешности спидометра, причем такие показания могут отличаться на 10% и более.

Также погрешности могут отмечаться в том случае, если давление в покрышках существенно отличается от оптимального. В подобном случае расхождения скорости на спидометре могут составить 2-3 процента. Кстати, изношенные шины также могут влиять на показания спидометра, В подобном случае часто отмечаются небольшие проскальзывания колес, что приводит к существенному увеличению показателей скорости на спидометре.

Помните, что для обеспечения максимально точных показателей скорости на спидометре необходимо будет учитывать рекомендации производителя по размерам колёса. Используя исключительно новые качественные покрышки, в которых постоянно проверяют показатели давления, которые должны соответствовать оптимальным параметрам.

Подведём итоги

Такие ситуации, когда показания спидометра существенно отличаются от реальной скорости автомобиля, встречается достаточно часто. Причин тому несколько, это как заложенная на заводе погрешность, так и использование автолюбителем нестандартных увеличенных в размерах колёс, которые, к тому же имеют изношенный протектор. Чтобы по возможности сократить такие погрешности, следует использовать колеса и диски рекомендуемого автопроизводителем размера, также следует регулярно менять покрышки, не допуская использования автомобиля на шинах со стертым протектором.

09.07.2020

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Когда скорость занижается и завышается

Для того, чтобы понять, почему из-за колес иного диаметра спидометр занижает или завышает скорость, достаточно вспомнить азы школьного курса физики. Датчик оборотов вала, частота вращения колеса, зависящая от диаметра колеса длина его окружности, погрешность измерений. Связать все воедино – посильная задача для любого десятиклассника. А правильный ответ следующий: при установке на автомобиль колес большего диаметра спидометр будет занижать скорость. Готовьтесь к штрафам! Кстати, не только не рекомендованные производителем колеса делают показания неверными. Достаточно снизить давление в шинах, чтобы погрешность измерений увеличилась на 2-3%.

От того, как давно был выпущен автомобиль или его стоимости, ситуация кардинально не меняется. Новомодные электронные спидометры также привирают. Принципиально электронные спидометры и одометры отличаются от механических только отсутствием механического индикатора. Инженеры заменили их на жидкокристаллические дисплеи, но сам принцип получения данных остался прежним. Конечно, современная электроника работает с меньшей погрешностью, но она в любом случае присутствует.

В некоторых случаях традиционный способ измерения показателей с помощью спидометра и одометра и вовсе дают абсолютно неверную картину происходящего. Наглядный тому пример – попытка выехать из снежного плена или поездка по раскисшей грязи. Колеса вращаются, датчики вращения посылают информацию спидометру и одометру, а те в свою очередь показывают водителю скорость и считают пройденный километраж. А что происходит в это время с автомобилем? Правильно! Он стоит точно на месте, безрезультативно буксуя колесами. Относительно любой неподвижной точки отсчета на поверхности земли его показатели равны нулю.

ремонт дифференциала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Отверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Спрессуйте ведомую шестерню с корпуса дифференциала. 7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобили ваз 2108, ваз 2109, ваз 21099 устанавливают шестерни главной передачи с различным передаточным числом. На ведомой шестерне выбито количество зубьев ведущей шестерни 1 и количество зубьев ведомой шестерени 2.

ПРЕДУПРЕЖДЕНИЕШестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню: ведомая и ведущая шестерни продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

10. Для замены подшипников дифференциала с помощью съемника спрессуйте подшипники с дифференциала. При этом подшипники разрушаются. Затем…

11.… выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники повреждаются и сальники надо заменить (подробнее см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

12

Обратите внимание: под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»)

13. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая подшипник) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но шестерню все равно надо менять.

14. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. При этом ведомая шестерня устанавливается маркировкой зубьев наружу.

Рис. 5.12. Дифференциал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099: 1 — ведущая шестерня привода спидометра; 2 — сателлит; 3 — полуосевая шестерня; 4 — ведомая шестерня главной передачи; 5 — ось сателлитов; 6 — корпус дифференциала; 7 — подшипник дифференциала

tuningtaza.ru

Электрические соединения – враги диагностики автомобиля

  • снятие панели приборов и проверка наличия электрических сигналов во всех клеммах и подключениях, это поможет понять, посылают ли датчики необходимые сигналы на панель;
  • далее можно отыскать предохранитель, который отвечает за работу именно панели приборов со всеми элементами, его замена может дать неожиданное возвращение работоспособности;
  • следующим шагом будет проверка целостности электрических проводов, поступающих на все важные элементы этой цепочки, включая панель приборов и датчик скорости;
  • также стоит проверить отсутствие обрывов в проводах от датчиков к щитку и его компонентам, этот фактор мог вывести из строя ряд модулей самого щитка;
  • напоследок можно разобрать панель и посмотреть на целостность контактов внутри, вполне возможно, что выгорел один из элементов электрической платы этого модуля.

Но система может оказаться слишком сложной для таких манипуляций. В случае с дорогими современными машинами даже разборка и снятие некоторых деталей будет слишком сложной задачей. В инструкциях к таким авто редко описывают возможные процессы самостоятельного обслуживания. А вот использование услуг автосервиса в этом случае может обойтись чрезвычайно дорого. Проблема в том, что даже для снятия панели приборов требуются специальные инструменты официального сервисного центра. Предлагаем посмотреть видео о том, как справиться с неприятностями подсветки в панели приборов:

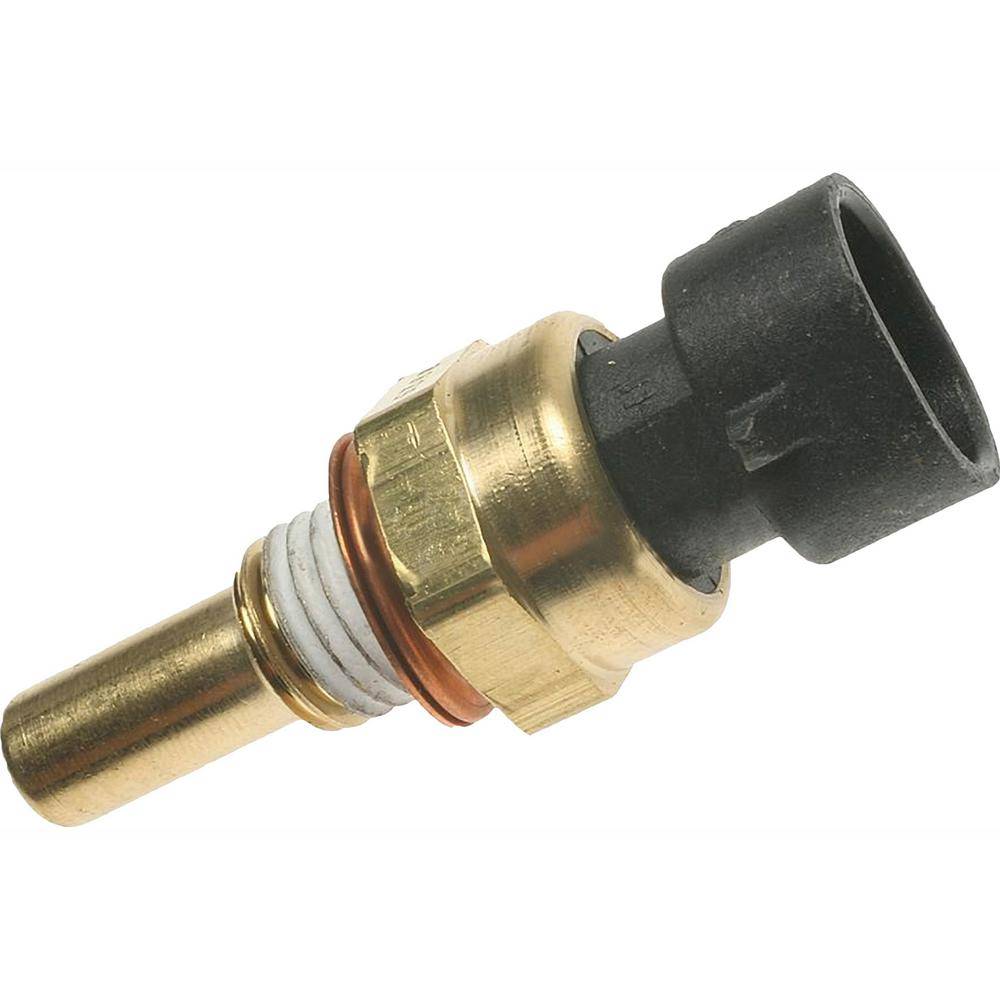

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine» . Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

Коррекция значений

Электронный спидометр–одометр является представителем средств вычислительной техники. Любые изменения в нем требуют профессионального программирования. Эти работы выполняются во многих сервисных центрах. Но скрутить спидометр можно и самому. Только делать этого не следует.

После корректировки значения пробега нужно выполнить кодирование электронных модулей и провести диагностику всей системы управления автомобиля. Информация о пробеге и скорости по информационным каналам выводится в разные программные блоки системы управления, и соответствующие алгоритмы с ней работают. Программирование одометра проводится на специальном инженерном оборудовании.

Корректировать пробег приходится и в большую, и в меньшую сторону. Если одометр механический, то задача решается очень просто. Тросик отцепляется от колеса и крутится в нужную сторону столько, сколько нужно, чтобы получить желаемые показания. Для ускорения процедуры можно применить электродрель.

Для работы с одометром в машине японского производства потребуется специализированный программатор. Если машина американская, то будут нужны переходники для разъемов и персональный компьютер. Для машин всех типов нужна дополнительная микросхема. Она ставится поверх основной, и процедуры перепрограммирования упрощаются. Но эту работу следует поручать только специалистам.

Устройство и принцип работы

Теперь разберемся, как работает спидометр на примере механического прибора. В этом случае измерение скорости осуществляется за счет механической связи между стрелкой и выходным валом редуктора. Редуктор спидометра и стрелка связываются благодаря такому элементу, как тросик спидометра. Поскольку сам вал расположен дальше по цепи от трансмиссии, скорость его вращения обусловлена конечной скоростью вращения колес (автор видео — канал Руслан Юняев).

В самой трансмиссии имеется специальная шестеренка. Ведущая шестерня привода спидометра вращается одновременно с выходным шкивом и она также связана с тросом. Тросик спидометра сам по себе представляет собой прочный вращающийся провод, заключенный в специальный кожух, один конец которого установлен на шестеренке, а второй — внутри прибора, на стрелке. Когда шестерня спидометра вращается, соответствующее вращение происходит и с тросом.

На втором конце, который расположен в приборе, расположен специальный магнит в виде диска, который установлен в непосредственной близости к стальному барабану. Следует отметить, что между собой эти элементы не соединяются. Сам барабан зафиксирован на игле, а полученные показания выводятся на шкалу. Более подробно о том, как работает спидометр фото представлено ниже.

Устройство спидометра следующее:

  • привод спидометра;
  • магнит;
  • термомагнитный элемент;
  • шкала;
  • спиральная пружина;
  • стрелка;
  • стальная пластина;
  • защитный кожух;
  • трос.

Устройство и соединение СА с коробкой передач

Как работают цифровые одометры

Принцип работы цифрового одометра велосипеда

Велосипеды с механическими одометрами, которые приводятся в движение кручением кабеля, канули в Лету. На современные велосипеды ставят цифровые одометры. У таких велосипедов к одному из колес прикреплен магнит, а к раме прикреплен датчик. Каждый раз, когда колесо делает один полный оборот, магнит проходит мимо датчика, создавая в нем напряжение. Компьютер подсчитывает эти всплески напряжения, или импульсы, и использует их для подсчета расстояния.

Перед установкой цифровой одометр велосипеда калибруется на окружность колеса. Окружность – это расстояние, пройденное колесом за один полный оборот. Каждый раз, когда компьютер чувствует импульс, он добавляет окружность колеса к общему расстоянию и обновляет цифровой дисплей.

Принцип работы цифрового одометра автомобиля

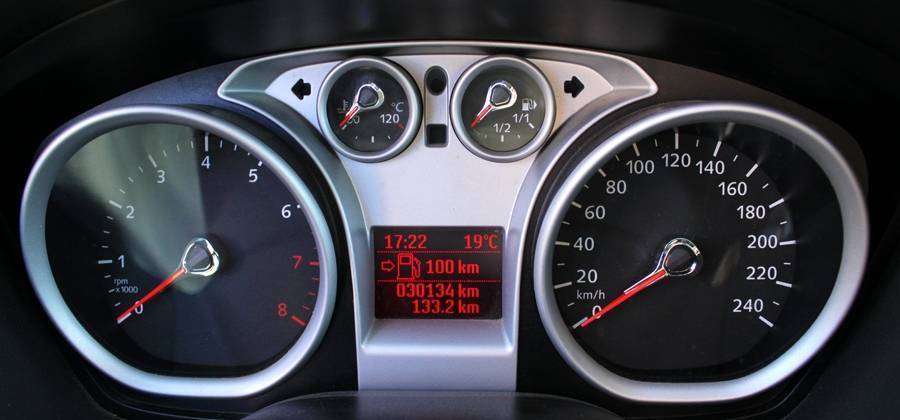

Красивый спидометр

Цифровые одометры автомобиля работают примерно по тому же принципу, что и цифровые одометры велосипедов.  Вместо магнитного датчика на колесе, система использует зубчатое колесо, установленное на входном валу коробки передач, и магнитный датчик, который подсчитывает импульсы каждый раз, когда мимо проходит один из зубцов колеса. В некоторых автомобилях вместо магнитного ставят оптический датчик, как в компьютерной мыши. Как и в велосипеде, компьютер знает, какое расстояние автомобиль проходит между каждым импульсом и использует его для обновления показаний одометра.

Одной из самых интересных вещей в автомобильном одометре является то, как информация поступает на приборную панель. Вместо кабеля, передающего сигнал в механизм одометра посредством кручения, в цифровом информация о пройденном расстоянии вместе с другими данными поступает на приборную панель через провод связи от блока управления двигателем. Компьютер автомобиля — это локальная сеть, к которой подключены десятки устройств. Он получает информацию, обрабатывает и дает сигналы другим включаться в работу. Во многих автомобилях используют стандартизированный коммуникационный протокол SAE J1850, позволяющий электронным модулям общаться между собой на одном языке.

Пример списка устройств, подключенных к компьютеру автомобиля:

  • Блок управления двигателем;
  • Система климат-контроля;
  • Приборная панель;
  • Контроль гидроусилителя руля;
  • Радио;
  • Антиблокировочная тормозная система;
  • Блок управления надувной подушки безопасности;
  • Блок управления кузовом (работает с освещением салона и т.п.);
  • Блок управления коробкой передач;
  • Блок управления двигателем считывает все поступающие импульсы с магнитного (оптического) датчика, переводит их в общее расстояние, пройденное автомобилем, запоминает и передает дальше.

Блок управления двигателемБлок управления двигателем

Несколько раз в секунду блок управления двигателем посылает пакет информации, состоящий из заголовка и данных. Заголовок – это номер, который указывает, что в пакете находится информация о пробеге машины, а данные – это цифра, соответствующая пройденному расстоянию. В панели инструментов расположен другой компьютер, который знает, что делать с пакетами полученной информации. Как только он получает новые данные, тут же обновляет одометр цифровой панели новыми значениями. В аналоговых одометрах цифры крутят шаговые моторчики; червячный механизм уже 30 лет как не ставят.

Можно ли смотать цифровой одометр?

Смотать цифровой одометр, не оставив следов, невозможно, т.к. значение, которое хранится в блоке управления двигателем, не будет совпадать с желаемым. Пробег, хранящийся в блоке управления двигателем, проверяется компьютерной диагностикой, которая есть в каждом сервисном центре официального дилера. Некоторые автопроизводители пошли дальше и стали дублировать пробег в электронный ключ автомобиля, например BMW, начиная с 5 серии в кузове F10 . Перед покупкой подержанного автомобиля, обратитесь к официальному дилеру для сверки пробега авто. Сертифицированное сервисное оборудование и программное обеспечение поможет выявить смотанный пробег.

Прочие причины неполадки и пути их решения

Можно найти десятки вариантов проблем, которые также вызывают неадекватную реакцию спидометра. К примеру, если в системе приборного щитка вылетела одна из десятков пластиковых шестерен, придется отвезти авто к мастеру, поскольку самостоятельно приборную панель лучше не разбирать. Также вполне может быть, что где-то в цепи электрической системы перетерся проводок, который будет крайне сложно найти, и замена датчиков скорости и панелей приборов ничего не даст. В таком случае авто необходимо предоставить на ремонт электрику, чтобы тот оценил все параметры и выполнил ремонт. Возможны и следующие причины неполадки:

  • механизм стрелки демонстрации скорости просто заклинило в определенной положении, придется выполнить ремонт спидометра;
  • после скрутки пробега на механическом спидометре произошла поломка шестеренок, перестали считаться пройденные километры;
  • при попытке сматывания пробега на электронном спидометре произошло блокирование системы, загорелся Check Engine;
  • виной всему может быть бортовой компьютер, который обрабатывает информацию от датчика и передает ее на щиток приборов;
  • нередко проблемы возникают при попытке самостоятельно изменить параметры автомобиля проведением различных работ;
  • чип-тюнинг и различные вмешательства в работу бортового компьютера могут вылезти непредсказуемыми проблемами.

Вот такие неполадки могут вызвать проблему, когда спидометр не показывает скорость и не считает километры. Так что здесь точно невозможно выделить какую-нибудь одну неполадку, которая точно бы отвечала проблеме и осталась одной из главных и самых распространенных причин поломки спидометра и одометра. Ваш автомобиль может перестать считать километры и показывать скорость даже сразу же после выезда из автосалона, и в таком случае все проблемы устранят дилеры по гарантии. Но самостоятельно разбираться с неполадкой и пытаться ее излечить своими руками не следует. Так вы сможете только навредить автомобилю и получить дополнительные поводы поездки в диагностический и ремонтный сервис. Смотрите видео с решением проблемы датчика скорости на Рено Логан:

Ремонт привода спидометра своими руками

В случае, когда необходима замена уплотнительного кольца, шестерни либо корпуса, следует демонтировать привод спидометра, ВАЗовское устройство внутренностей машины позволяет достать до него почти без затруднений, а вот в иномарке придется повозиться. Установив местоположение механизма с помощью руководства по эксплуатации авто, приступим к изъятию. Для этого нужно открутить крепежный болт, посредством которого узел крепится к коробке передач, и, поддев его отверткой, снять.

После этого осуществляем визуальный контроль как самой шестерни, так и посадочного гнезда, в котором расположен конец гибкой тяги прибора. Они не должны иметь никаких дефектов и загрязнений. Также внимательно осмотрите корпус коробки, в случае если обнаружите на нем маслянистые пятна, то немедленно замените уплотнительное кольцо. Чтобы до него добраться, сначала снимается ведомая шестерня привода спидометра, а затем меняется сам уплотнитель. Перед сборкой все элементы следует хорошенько промыть в керосине.

Главная →

Устройство → Трансмиссия (коробка передач) → Механическая трансмиссия →

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

  1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
  2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
  3. Отсоедините разъем питания от датчика скорости.
  4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
  5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
  6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Основные неисправности

Такая деталь, как тросик привода спидометра, отличается высокой надежностью. Но исключать проблемы с этим механизмом не стоит (тем более что технология весьма устаревшая). Так, во время эксплуатации стрелка на панели приборов может дергаться или вообще перестает реагировать на изменение скорости. Как же быть в такой ситуации? Не обязательно нужна замена тросика спидометра. Причина может заключаться в банальном ослаблении гайки, что крепит гибкий вал к приводу. В этой ситуации поможет подмотка спидометра, а точнее, затяжка той самой гайки. В половине случаев проблема уходит сама собой.

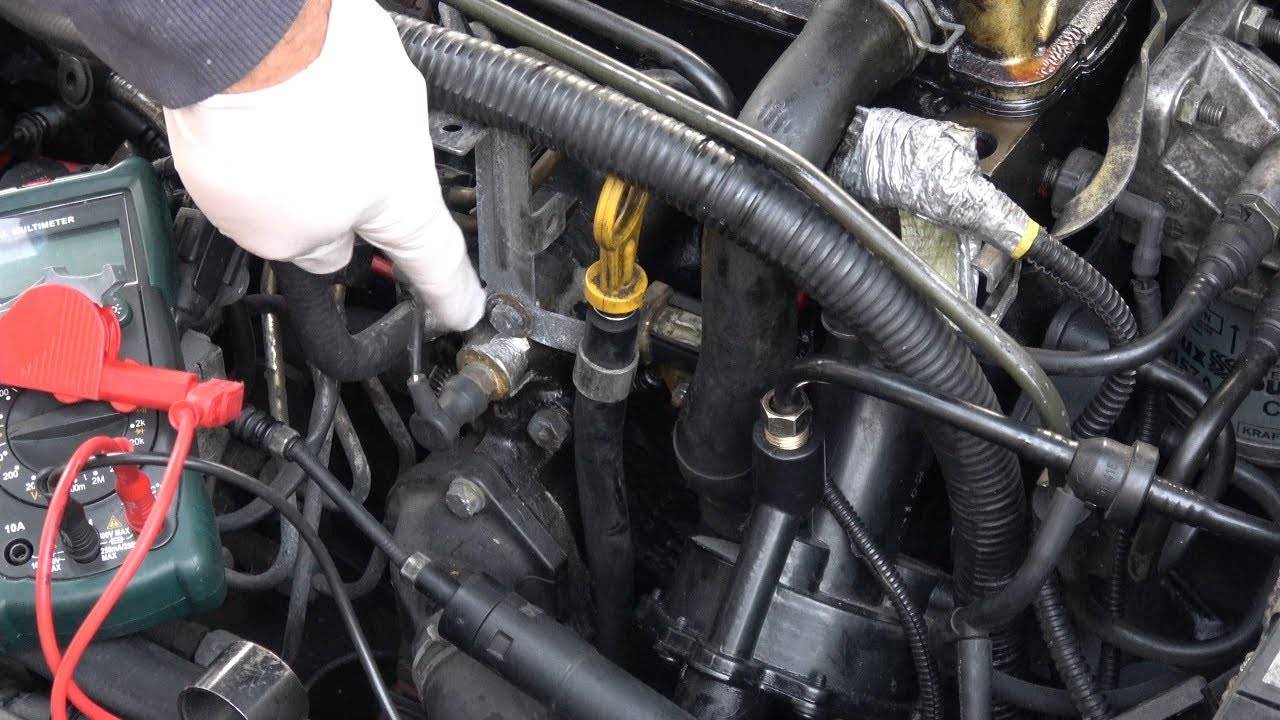

Датчик скорости

ЭДС основная деталь, которая отвечает за подачу электронных импульсов. Для проверки понадобится тестер. Далее необходимо:

  1. Вынуть штекер из гнезда ЭДС.
  2. Почистить оба соединения от пыли и грязи.
  3. Поднять правое, ведущее колесо автомобиля на домкрат.
  4. Запустить мотор и включить 1 передачу.
  5. Тестер перевести в режим замера постоянного напряжения до 12 вольт.
  6. «+» контрольный щуп тестера вставить во «2» разъем гнезда датчика.
  7. «-» контрольный щуп тестера соединить с корпусом двигателя.

Тестер должен показать результаты в пределах 9 вольт. При нажатии на педаль газа, эти показатели должны измениться. Отсутствие показаний является следствием неисправности датчика скорости.
