Принцип работы генератора автомобиля – все просто и понятно!

Передаточные числа КПП

Чтобы лучше узнать, как устроен автомобиль, с помощью простого примера разберем работу КПП. Имеется, к примеру, две шестерни с разным числом зубьев – на первой 20, на второй – 40. Если первая сделает два оборота, вторая провернется только один раз.

Разные шестерни имеют разные передаточные числа. А значит, скорость вращения будет отличаться. Первая и вторая передача в автомобиле имеет самую большую мощность. Двигатель очень легко вращает колеса и двигает тяжелый автомобиль. Машина при этом едет с низкой скоростью. Более высокие передачи используются, когда машина уже едет по инерции и мотору не тяжело раскручивать колеса. Высшие передачи имеют более низкую мощность. Но они более быстрые – на них развиваются высокие скорости – от 80 и выше километров в час.

Ну, а мы продолжим дальше узнавать, как устроен автомобиль.

Кузов

Это основная и самая важная часть любого авто. На многих автомобилях кузов – это несущая конструкция. К этой основе крепятся все остальные узлы. Кузов – это комплекс из штампованного днища, задних и передних лонжеронов, крыши, двигательного отсека и прочих навесных комплектующих.

Производство кузовов представляет собой несколько этапов. Так, вначале из стального листа разной толщины посредством штамповки производят отдельные элементы. Затем они соединяются в узлы посредством сварки и собираются в единое целое. Современные кузовы производятся на роботизированных линиях, без участия человека.

Принцип работы генератора автомобиля для «чайников» + Видео

Принцип работы генератора автомобиля понять совсем не сложно, если рассмотреть основные узлы этого важного устройства транспортного средства, которое превращает получаемую от мотора машины механическую энергию в электрическую. Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием

Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием. Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

И первая и вторая конструкции имеют ряд общих элементов. К таковым относят следующие механизмы:

  • щеточный узел;
  • регулятор напряжения;
  • статор;
  • выпрямительное устройство;
  • корпус;
  • ротор.

Разница же между стандартным и компактным генератором заключается в том, какую конструкцию имеет их корпус, приводной шкив, выпрямительный узел и вентилятор. Кроме того, они имеют разные геометрические размеры, что зависит не только от их устройства, но еще и от фирмы-производителя. При этом работа автомобильного генератора остается неизменной, какой бы вид ему не придали инженеры-конструкторы.

Функционирование интересующего нас устройства базируется на явлении электромагнитной индукции. Суть ее в следующем. Когда магнитный поток проходит через медную катушку, на ее выводах образуется напряжение. Оно по своей величине пропорционально скорости, с которой этот самый поток изменяется.

А для того, чтобы магнитный поток смог образоваться, согласно эффекту индукции, следует пропустить электроток через катушку. По сути, если требуется получить электрический переменный ток, достаточно иметь под рукой:

  • катушку (переменное напряжение будет сниматься именно с нее);
  • источник магнитного переменного поля.

Указанным источником в современном транспортном средстве является вращающийся ротор, состоящий из вала, полюсной системы и контактных колец. А вот другой важный элемент – статор – нужен для формирования электротока (переменного). Статор состоит из сердечника, который набирается из стальных пластин, и обмотки.

Принцип работы автомобильного генератора – принципиальная элеткросхема узла

Недостаточно знать, как устроен генератор автомобиля в общем, если вы хотите полностью разобраться с принципом его работы. Надлежит, кроме того, изучить электросхему генераторного узла, которая включает в себя такие компоненты:

  • АКБ;
  • включатель зажигания;
  • «массу»;
  • щеточный узел;
  • конденсатор, предназначенный для подавления помех;
  • диоды обмотки;
  • плюсовой выход механизма;
  • диоды выпрямителя (силового) – отрицательные и положительные;
  • питание обмотки;
  • регулятор напряжения;
  • обмотки статора;
  • сигнальную лампу (она подает сигнал о неисправности описываемого устройства).

А вот теперь легко понять, как работает автомобильный генератор. При повороте ключа в замке зажигания через контактные кольца и щеточный механизм ток подается на обмотку возбуждения. В ней наводится необходимое поле (магнитное), что приводит в движение ротор, который начинает перемещать коленчатый вал. На выводах статорных обмоток создается напряжение переменного характера.

В тот момент, когда частота вращения коленвала достигает заданной частоты вращения, генератор начинает запитывать обмотку возбуждения.

Постоянное же напряжение из переменного получается за счет работы выпрямительного блока, что дает возможность генераторному устройству снабжать АКБ током. При изменении показателей частоты вращения и нагрузки коленвала начинает действовать регулятор напряжения. Его задача состоит в том, чтобы вовремя запустить обмотку возбуждения. Как видим, принцип функционирования генератора довольно-таки прост и понятен.

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Синхронный двигатель (СД)

Синхронный двигатель — агрегат с индивидуальной конструкцией ротора и индуктором с постоянными магнитами. Отличается улучшенными характеристиками мощности, момента и инерции. Имеет ряд особенностей конструкции и принципе действия.

Устройство

Конструктивно состоит из двух элементов: ротора (вращается) и статора (фиксированный механизм). Роторный узел находится во внутренней части статора, но бывают конструкции, когда ротор расположен поверх статора.

В состав ротора входят постоянные магниты, отличающиеся повышенной коэрцитивной силой.

Конструктивно СД делятся на два типа по полюсам:

  1. Неявно выраженные. Отличаются одинаковой индуктивностью по поперечной и продольной оси.
  2. Явно выраженные. Поперечная и продольная индуктивность имеют разные параметры.

Конструктивно роторы бывают разными устройством и по конструкции.

В частности, магниты бывают:

  1. Наружной установки.
  2. Встроенные.

Статор условно состоит из двух компонентов:

  1. Кожух.
  2. Сердечник с проводами.

Обмотка статорного механизма бывает двух видов:

  1. Распределенная. Ее отличие состоит в количестве пазов на полюс и фазу. Оно составляет от двух и более.
  2. Сосредоточенная. В ней количество пазов на полюс и фазу всего одно, а сами пазы распределяются равномерно по поверхности статорной части. Пара катушек, формирующих обмотку, могут соединяться в параллель или последовательно. Минус подобных обмоток состоит в невозможности влияния на линию ЭДС.

Форма электродвижущей силы электрического синхронного мотора бывает в виде:

  1. Трапеции. Характерна для устройств с явно выраженным полюсом.
  2. Синусоиды. Формируется за счет скоса наконечников на полюсах.

Если говорить в целом, синхронный мотор состоит из следующих элементов:

  • узел с подшипниками;
  • сердечник;
  • втулка;
  • магниты;
  • якорь с обмоткой;
  • втулка;
  • «тарелка» из стали.

Принцип работы

Сначала к обмоткам возбуждения подводится постоянный ток. Он создает магнитное поле в роторной части. Статор устройства содержит обмотку для создания магнитного поля.

Как только на статорную обмотку подается ток переменной величины, по закону Ампера создается крутящий момент, и ротор начинает вращаться с частотой, равной частоте тока в статорном узле. При этом оба параметра идентичны, поэтому и двигатель носит название синхронный.

Роторная ЭДС формируется, благодаря независимому источнику питания, что позволяет менять обороты и не привязываться к мощности подключенных потребителей.

С учетом особенностей работы синхронный электродвигатель не может запуститься самостоятельно при подключении к трехфазному источнику тока.

Сфера применения

Электродвигатель синхронного типа имеет широкую сферу применения, благодаря постоянству частоты вращения.

Эта особенность расширяет сферу его применения:

  • энергетика: источники реактивной мощности для поддержания напряжения, сохранение устойчивости сети при аварийных просадках;
  • машиностроение, к примеру, при изготовлении гильотинных ножниц с большими ударными нагрузками;
  • прочие направления — вращение мощных компрессоров или вентиляторов, генераторы на электростанциях, обеспечение устойчивой работы насосного оборудования и т. д.

Как подключить электродвигатель 380В на 220В

Преимущества и недостатки

После рассмотрения конструктивных особенностей, принципа работы и сферы применения СД подведем итог по положительным / отрицательным особенностям.

Плюсы:

  1. Возможность работы при косинусе Фи равном единице (отношение полезной мощности к полной). Эта особенность улучшает косинус Фи сети. При работе с опережающим током синхронные машины генерируют реактивную мощность, которая поступает к асинхронным моторам и уменьшает потребление «реактива» от генераторов электрических станций.
  2. Высокий КПД, достигающий 97-98%.
  3. Повышенная надежность, объясняемая большим воздушным зазором.
  4. Доступность регулирования перегрузочных характеристик, благодаря изменению тока, подаваемого в ротор.
  5. Низкая чувствительность к изменению напряжения в сети.

Минусы:

  1. Более сложная конструкция и, соответственно, высокая стоимость изготовления.
  2. Трудности с пуском, ведь для этого нужные специальные устройства: возбудитель, выпрямитель.
  3. Потребность в источнике постоянного тока.
  4. Применение только для механизмов, которым не нужно менять частоту вращения.

Пример СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В.

СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В

Назначение

Чтобы после запуска силовой установки восстановить заряд аккумулятора, а также обеспечить энергией все остальные электроприборы, используется генератор. Этот электрический элемент, в отличие от аккумулятора вырабатывает электричество, при этом делать он это может постоянно. Но для выработки электротока необходима механическая работа – вращение одной из составляющих частей генератора – ротора.

Генератор – этот тот же электродвигатель, но работа его выполняется с точностью до наоборот. Если в эл. двигатель подается энергия, чтобы получить механическое действие – вращение ротора, то у генератора – вращение обеспечивает выработку электрической энергии.

Если по-простому, то принцип действия генератора таков: при вращении ротора он образует магнитное поле, воздействующее на обмотку статора, из-за чего в ней появляется электрический ток, который и используется для питания бортовой сети.

Но имеются и определенные нюансы в работе данного элемента бортовой сети. Современный автомобильный генератор является трехфазным и обеспечивает на выходе переменный ток, который не подходит для электрообеспечения бортовой сети авто, поскольку в ней используется постоянный ток. К тому же, генератор должен вырабатывать электроэнергию с определенными показателями, чтобы не нанести вред потребителям. Поэтому в данный прибор включен ряд элементов дополнительного оснащения.

Тонкости крепления

Фиксация генераторной установки производится при помощи специального кронштейна и болтового соединения.

Сам узел крепится в передней части двигателя, благодаря специальным лапам и проушинам.

Если на автомобильном генераторе предусмотрены специальные лапы, последние находятся на крышках мотора.

В случае применения только одной фиксирующей лапы, последняя ставится только на передней крышке.

В лапе, установленной в задней части, как правило, предусмотрено отверстие с установленной в нем дистанционной втулкой.

Задача последней заключается в устранении зазора, созданного между упором и креплением.

Крепление генератора Audi A8.

А так агрегат крепиться на ВАЗ 21124.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

  • Ротор.
  • Статор.
  • Блок щеток.
  • Регулятор напряжения.
  • Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

  • Приводной шкив.
  • Подшипники качения.
  • Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

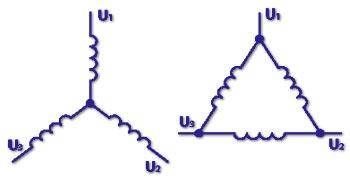

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Система охлаждения

Двигатель разогревается до высоких температур, а перегрев для мотора очень страшен. Для этого существует система охлаждения, один из элементов которой – радиатор. Что он собой являет? Давайте рассмотрим, как устроен радиатор охлаждения автомобиля. Зачастую, он имеет несколько секций, сердцевину, а также детали крепления. Жидкость, которая поступает из рубашек охлаждения двигателя, должна охлаждаться в радиаторе. Сердцевина – это тонкие пластины, через которые идут плоские вертикальные трубы. Они припаяны к пластинам. Жидкость проходящая через сердцевину и трубки, интенсивно охлаждается.

Основы автоэлектрики для начинающих

Базовое понимание электрики доступно всем, поэтому, ознакомившись с этой системой, всегда можно с легкостью понять некоторые дефекты и продлить службу определенных комплектующих. Например, заменить предохранители вполне возможно самому, воспользовавшись дубликатом аналогичного номинала. Самым частым недочетом является путаница с полюсами аккумулятора при установке, так что даже здесь надо быть очень внимательным. Для того чтобы генератор не «отдал концы» раньше своего срока, не стоит «прикуривать» машину в случае холодов.

Старайтесь выбирать качественные запчасти. Гарантирует хорошую работу как деталей по отдельности, так и всей конструкции целиком. Если вы приобрели провод тонкого типа и подключили к мощному усилку, есть все шансы, что провод расплавится и произойдет замыкание. При установке противотуманок всегда имейте про запас предохранители и реле.

Общие сведения

С ростом научного прогресса и получением электрического тока, являющимся одним из основных видов энергии, жизнь человека стала намного комфортнее. Ведь благодаря ему, а точнее, его работе, приводятся в движение различные механизмы, освещаются и обогреваются помещения и так далее.

Ток в проводнике появляется за счёт электродвижущей силы (ЭДС), заставляющей перемещаться частицы, несущие заряд в проводнике. Если проводник испытывает воздействие магнитного поля, то это явление называется электромагнитной индукцией.

Иными словами, если соблюдается следующее условие: двигается проводник в магнитном поле или электромагнитное поле совершает движение вокруг проводника, то в последнем появляется электрический ток. В результате этого явления были созданы трансформаторы, электродвигатели и генераторы.

В современных генераторах этот контур содержит минимум три обмотки, необходимые для создания большей ЭДС. Для чёткого понимания предназначения и процессов, протекающих при преобразовании электроэнергии, нужно ознакомиться с устройством и принципом действия генератора (ЭГ).

Причины нарушения процесса зарядки аккумуляторной батареи

p, blockquote 5,0,0,0,0 —>

Основной параметр в процессе зарядки АКБ – ток заряда. От его величины зависят многие параметры.

p, blockquote 6,0,0,0,0 —>

Скорость восполнения емкости

Бытует мнение, что для нормальной зарядки аккумулятора ток заряда должен составлять 10% от его емкости, т.е. при емкости аккумуляторной батареи 50 Ампер*часов ток заряда будет составлять 5 Ампер. При таких условиях полностью разряженный аккумулятор будет набирать свою емкость до номинала 10 часов.

p, blockquote 7,0,0,0,0 —>

Представьте, вас завели от проводов другой машины в зимнее время, и для того, чтобы дать полностью зарядиться автомобильному аккумулятору, необходимо 10 часов подряд ездить на машине, то есть проехать километров пятьсот.

p, blockquote 8,0,0,0,0 —>

Считается, что для восполнения заряда аккумулятора до номинального значения достаточно проехать 30 километров в нормальном цикле, а в условиях городских пробок наполовину меньше. То есть, если ваша работа находится на расстоянии более 10-ти километров от дома, этого вполне достаточно, чтобы не беспокоиться о дозаряде АКБ вне машины.

p, blockquote 9,0,0,0,0 —>

Иной случай, когда работа рядом с домом. Вы потратили емкость при запуске авто, быстро доехали до работы, затем также домой. Через неделю-другую у вас разрядился аккумулятор. И совсем не потому, что что-то не в порядке с машиной, просто такой ритм езды.

p, blockquote 10,0,0,0,0 —> adsp-pro-1 —>

В этом случае следует подумать о прогреве двигателя даже в теплое время года только для того, чтобы аккумулятор был всегда в заряженном состоянии.

p, blockquote 11,0,0,0,0 —>

Вернемся к току заряда. Если на автомобиле достаточно проехать 30 километров для полного заряда аккумулятора, а не 500, как в примере, следовательно, и ток заряда генератора автомобиля не 5 Ампер, а значительно выше.

p, blockquote 12,0,0,0,0 —>

Долговечность АКБ

Нормальный срок службы аккумуляторной батареи – более пяти лет. Подержанные автомобили, пригнанные из-за границы имеют на борту вполне рабочие аккумуляторы семи-девятилетней выдержки. Там, правда, и условия хранения авто другие, и температура зимой побольше.

p, blockquote 13,0,1,0,0 —>

Есть три причины невысокой долговечности АКБ: нарушение режима заряда аккумулятора, качество аккумуляторной батареи, человеческий фактор, проще говоря, лень.

p, blockquote 14,0,0,0,0 —>

Начнем с первой. Если аккумулятор заряжается не на полную емкость постоянно, то пластины подвергаются процессу сульфатации. Сульфатацию, или образование сернокислого свинца на пластинах, можно сравнить с язвой желудка у человека, только у людей ее можно лечить, а аккумуляторная язва лечению практически не поддается.

p, blockquote 15,0,0,0,0 —>

Есть различные методики полного разряда-заряда, заряд импульсными токами. Может на какие-то проценты восстановление есть, но если аккумулятор лег полностью, то увы…

p, blockquote 16,0,0,0,0 —>

Качество АКБ зависит от производителя. Современные технологии влияют только на увеличение емкости батареи при уменьшении размеров и массы, соответственно, количества свинца.

p, blockquote 17,0,0,0,0 —>

Как выбрать аккумулятор лучшего качества? Если есть два разных экземпляра с одинаковой емкостью, пусковым током, стоимостью, покупать лучше тот, что тяжелее, там больше свинца, он прослужит дольше.

p, blockquote 18,0,0,0,0 —>

Про человеческий фактор. Самая главная ошибка, совершаемая владельцами автомобилей, — поставить автомобиль на стоянку осенью вместе с аккумулятором до весны.

p, blockquote 19,0,0,0,0 —>

Если несколько месяцев аккумулятор проведет в разряженном, даже не полностью заряженном состоянии, да еще в холоде при пониженной плотности электролита, вряд ли он доживет до весны.

p, blockquote 20,0,0,0,0 —>

Если вы периодически используете автомобиль зимой, то регулярно (пару раз в неделю) необходимо заводить автомобиль и прогревать его не менее пятнадцати минут, проверяя напряжение зарядки.

p, blockquote 21,0,0,0,0 —>

Если же зимой автомобиль не эксплуатируется, лучше аккумулятор с автомобиля снять, полностью зарядить и хранить в теплом помещении, раз в месяц осуществляя подзаряд.

p, blockquote 22,0,0,0,0 —>

При каждодневной эксплуатации транспортного средства необходимо производить регулярную проверку зарядки аккумуляторной батареи от генератора.

p, blockquote 23,0,0,0,0 —>

Предварительные проверки

Перечисленные выше явления — внешние проявления неисправностей. Например, автомобиль так ведет себя при выработавшем ресурс или неисправном аккумуляторе. Первичная диагностика исправности осуществляется по соответствующей иконке дисплея бортового компьютера (стилизованный аккумулятор с клеммами), которая не светится или мигает при работающем двигателе. Ее отключение свидетельствует о том, что питание потребителей переведено с аккумулятора на генератор.

Восстановление нормального технического состояния электрооборудования автомобиля начинается с локализации места неисправности. С учетом этой особенности перед тестированием моста предварительно проверяется натяжение ремня генератора, исправность реле-регулятора, напряжение на аккумуляторной батарее и отсутствие оксидации клемм электрической цепи.

Устройство автомобиля для новичков

?Курс «Устройство автомобиля». (7 часовое видео, советуем, очень полезно)

Понимать принцип работы различных узлов автомобиля, правильно эксплуатировать свое транспортное средство, чтобы продлить срок его службы, самостоятельно определять и устранять неисправности, выполнять плановое обслуживание.

Курс «Устройство легкового автомобиля» сделает из Вас действительно грамотного водителя и поможет сэкономить десятки тысяч рублей.

После изучения курса «Устройство легкового автомобиля» Вы будете понимать как работают механизмы двигателя внутреннего сгорания, узнаете о видах трансмиссии, познакомитесь с работой электрооборудования, ходовой части, рулевого управления, тормозной системы. Кроме того, научитесь выявлять и устранять неисправности всех узлов автомобиля.

0:0:45 — ДВС(такты) 0:10:35 — КШМ 0:31:42 — ГРМ 0:43:38 — Система охлаждения 1:00:00 — Система смазки 1:16:38 — Топливо и горючая смесь 1:34:28 — Система питания 1:44:30 — Карбюратор 2:06:00 — Инжектор 2:27:37 — ТНВД 2:38:45 — Турбо нагнетатель(надув) 2:42:44 — Система питания Газобалонной установки(авто на газе) 2:55:48 — Система зажигания 3:20:25 — Трансмиссия(из чего состоит) 3:21:05 — Сцепление 3:29:33 — мКПП и аКПП 4:10:50 — Вариатор 4:18:55 — Карданная передача 4:24:00 — Задний мост 4:37:21 — Рама,Кузов,Подвеска (элементы несущего моста) 4:56:58 — Колёса и Шины 5:12:44 — Рулевое управление 5:31:53 — Тормозная система 5:56:44 — Электро оборудования 6:09:25 — Стартер 6:18:20 — Теория о Автомобиле (силы действующие на авто) 6:34:15 — Масла и Смазки

Устройство автомобиля для начинающих — видео

Трудно представить себе жизнь без автомобиля. Даже те, кто никогда в жизни не был и не будут тесно связаны с автомобильным транспортом, нет-нет, да и пересекутся с машиной прямо или косвенно. Поэтому устройство автомобиля, хотя бы в общих чертах, знать нужно обязательно. В конце концов, время требует знаний все глубже, а техники вокруг становится все больше, а чтобы быть с любой техникой если не на «ты», то хотя бы на дружеской ноге, основные принципы ее работы знать необходимо.

Общая конструкция устройства

Автомобильные генераторы выпускаются в компактном и традиционном видах, различаясь размерами, устройством корпуса, компоновкой вентилятора шкивом привода и выпрямительным узлом. При этом все устройства имеют следующие общие составные части:

  1. Корпус. Служит для размещения большей части конструктивных элементов устройства. Состоит из передней и задней крышки, соединенных между собой болтами, которые изготавливают из немагнитного сплава, легко отдающего тепло. На поверхности проделаны вентиляционные окна и предусмотрены крепежные лапы.
  2. Ротор. Предназначен для создания вращающегося магнитного поля. С этой целью на его валу смонтирована обмотка возбуждения, которую помещают в две полюсные половины. На конце вала находятся два контактных кольца для питания обмотки возбуждения. Большинство роторов имеют на валу крыльчатку вентилятора и приводной шкив. Сам вал вращается на паре шариковых или роликовых необслуживаемых подшипников.
  3. Статор. Предназначен для выработки переменного тока, и конструктивно включает в себя сердечник из металла с обмотками. Сердечник набирают из стальных пластин, в которых для обмоток выполнено 36 пазов. Уложенные в них 3 обмотки образуют трехфазное напряжение.
  4. Щеточный узел. Передает ток возбуждения на контактные кольца. Состоит из двух щеток, выполненных из графита, которые прижимают пружины, и щеткодержателя. На генераторах новых образцов щеточный узел и регулятор напряжения смонтированы в едином неразборном корпусе.
  5. Выпрямитель. Преобразует выработанное генератором переменное напряжение в постоянный ток бортовой сети. Конструктивно выполнен на пластинах-теплоотводах со смонтированными силовыми диодами.
  6. Регулятор напряжения. Поддерживает напряжение генератора в заданных пределах, стабилизирует его при различной частоте вращения двигателя, а также изменяет напряжение зарядки аккумулятора, исходя из температуры воздуха (чем ниже температура, тем напряжение выше).
  7. Привод генератора. Выполнен в виде шкива, связан с коленвалом клиновым или поликлиновым ремнем и вращается в 2-3 раза быстрее коленчатого вала двигателя.

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

  1. Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
  2. Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
  3. Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
  4. Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
  5. По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
  6. Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
  7. Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.
