Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Тюнинг задних фонарей ВАЗ 2110

Для задних фонарей используйте специальные ленты для оклейки, а также светодиодные полоски «дорожки».

В качестве альтернативного варианта используют стекловолокно, с помощью которого изготавливают различной формы задние фонари. Стоимость тюнинга от 1000 – 1500 рублей. Если модернизировать своими руками, то затраты будут существенно ниже.

Другие варианты тюнинга «десятки»

Решетка радиатора, передний и задний бамперы:

• оклейка накладками из стекловолокна;
• монтажа шаблонных решений вместо штатных конструкций.

Стоимость зависит от сложности проекта, сроков изготовления, наличия материалов из автомобилей – доноров. Средняя цена на бамперы от 2500 – 3000 рублей, на решетку радиатора — от 1000 рублей.

Для монтажа необходимо открыть капот, демонтировать декоративные накладки с двигателя (8 клапанный). В 16-ти клапанном дополнительно снимите кожух ГРМ.

В завершение, монтаж пластиковых накладок на пороги. Изобретать ничего не нужно, в автомагазинах имеются многочисленные готовые решения на «все случаи жизни».

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения ус­тановки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будиль­ник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения ус­тановки будильника. В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будиль­ник». Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения; — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необхо­димо слить весь бензин из бака. Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0». Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3». Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения. Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима. Установка сигнализатора превышения скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуе­мый порог скорости. Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Автомобиль XXI века снабжен огромным количеством микросхем, электроники и датчиков. Владельцы ВАЗ 2110 редко сталкиваются с поломкой электронных элементов по той простой причине, что в этой модели их совсем немного. Но если что-то выходит из строя, водителю нужно время, чтобы найти неисправность в узлах и органах машины. Но если бы в ВАЗ 2110 был штатный бортовой компьютер, диагностика автомобиля проводилась бы гораздо быстрее. Но при наличии свободного времени и небольшого капитала, «десятку» можно модернизировать и установить бортовой компьютер. Изначально кажется, что вмонтировать такую технику в машину будет проблематично, но на деле установка, диагностика, подключение не займут даже часа.

Значение и расположение основных приборов на панели ВАЗ

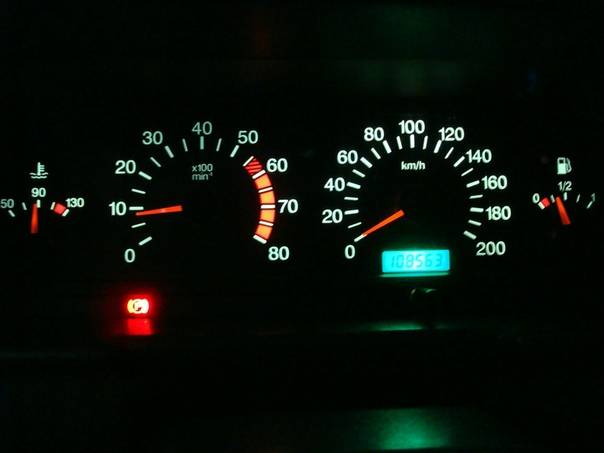

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

• Образец индукционного спидометра;
• Модель тахометра;
• Указатель стрелочного типа для регулировки температуры ОЖ;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Совет: если лампочки, индикаторы и стрелочные приборы не работают, значит, проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110 .

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ. тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Совет: при приближении количества оборотов коленчатого вала к красному сектору может произойти резкая остановка и выход из строя двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед. а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107 .

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

• 0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
• ½ — в автомобиле бензина еще полбака.
• 1 — автомобиль заправлен на полный бак.

Правила перемещения на авто с инжектором

Автомобиль, оснащенный инжектором, менее восприимчив к окружающим температурам. Однако в серьезный мороз инжекторная Лада тоже испытывает трудности с пуском. Здесь стоит пользоваться бортовым компьютером с функцией подогрева свечей. Каждый раз, когда температура падает ниже определенного значение, а автомобиль выключен, осуществляется специальный подогрев жал, позволяющий обеспечить стабильный старт двигателя.

Также двигатель на ваз иногда перегревается, что может вызвать прогар клапана и дорогостоящий капитальный ремонт. Однако это возможно при неисправности системы охлаждения. При необходимости можно активировать функцию Тропик для бортового компьютера ваз 2110. При достижении температуры, более чем заданное владельцем значение, происходит включение вентилятора принудительного охлаждения.

Установка компьютера на ваз 2110 откроет массу хороших опций и имеет огромное число плюсов:

• наличие trip computer позволяет узнать о запасе хода;
• возможность совместить компьютер и навигатор;
• опция подогрева свечей отключенного автомобиля;
• возможность проверить ошибки и устранить их сразу же. Замена подшипника, вызвавшего неисправность, значительно
• дешевле последующего обширного ремонта.

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

Вторая схема подключения

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

Провода будут незаметны

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Не переключается штатный БК на ВАЗ 2110 с подрульным переключением. Почему?

Скорей всего кожух зажал проводку, идущую на переключатель. Стер ее защитный слой, и поэтому она замыкает. Надо ее осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странные вещи. Например, он показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если вас устраивает заводской, то ниже вы найдете его описание.

Автомобили Лада «десятого» семейства получили широкое признание у российских автолюбителей за свою надежность, простоту и удобство в эксплуатации. Создание этого автомобиля стало продолжением линейки переднеприводных машин отечественного производства. ВАЗ 2110 можно по праву считать первым достойным конкурентом иностранных машин на автомобильном рынке нашей страны.

Самым большим отличием ВАЗ 2110 от своих предшественников было то, что на этом автомобиле был впервые установлен инжекторный 8-ми клапанный двигатель внутреннего сгорания. До «десятки» все отечественные машины оснащались лишь карбюраторными двигателями. Стоит сказать, что применение на первых ВАЗ 2110 в кузове «седан» 8-ми клапанного, а в дальнейшем на ВАЗ 2112 в кузове «хэтчбек» 16-ти клапанного двигателя позволило существенно сократить отставание от ведущих мировых автопроизводителей.

ВАЗ 2110 стал первым отечественным автомобилем, на который стало возможно устанавливать гидроусилитель руля поворота. Не смотря на то, что усилители руля ставили только в специализированных центрах, и стоило это устройство немалых денег, сама возможность его установки делала «десятку» очень привлекательным автомобилем для водителей которые ценят комфорт и удобство.

Компьютеры на ВАЗ 2110

Практически одновременно с появлением ВАЗ 2110, на рынок автомобильной электроники стали выходить производители бортовых маршрутных компьютеров с предложением оснастить свой автомобиль современным устройством позволяющим контролировать мгновенные параметры двигателя и проводить его диагностику с возможностью определения ошибки в двигателя и последующим их сбросом. Это стало востребовано в связи с появлением инжекторных двигателей, работающих на основе программ записанных в электронный блок управления автомобиля. Для отечественных двигателей такими программами стали программы Январь и Bosch.

К таким бортовым компьютерам можно отнести маршрутные компьютеры среднего класса производства фирм , и Gamma (группа компаний Ferrum), которые обладают основным набором функций, простым дисплеем и отличным сочетанием цена-качество. Кроме БК среднего класса существуют компьютеры высшего класса такие как: и Prestige. Этот бортовой компьютер на ВАЗ 2110

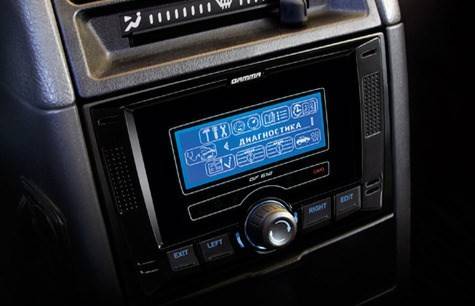

имеет расширенный набор возможностей и цветной морозоустойчивый дисплей.

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

Контрольные лампы приборки 2110

Лампы 3 и 4 указывают на то, что снаружи автомобиля включены указатели поворотов и они загораются и мигают сразу после включения правого или левого указателей. По окончании маневра, клавиша включения возвращается в исходное положение и указатель должен выключаться автоматически. Если этого не происходит, следует искать причину в возвратном механизме клавиши включения указателей.

Отдельного внимания заслуживает лампа, которая вынесена в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, которая сигнализирует о неисправностях и некорректной работе электронной системы управления двигателем, по-другому ее называют лампой Check Engine по аналогии с импортными автомобилями. При активации этой контрольной лампы следуеи проводить компьютерную диагностику двигателя и выявлять коды ошибок. Часть ошибок убираются программно, а часть требует вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могли привести к появлению ошибок.

Цифрой 12 на схеме показан дисплей цифрового одометра и показатель суточного пробега, который сбрасывается кнопкой, расположенной прямо на панели приборов. Верхняя строка показывает общий пробег автомобиля, а нижняя, обнуляемая, пробег за определенный период.

Панель приборов ВАЗ 2110 описание ламп и индикаторов которой мы завершим простыми и привычными контрольными лампами для любого автомобиля:

• позиция 8 указывает на лампу включения наружного света;
• лампа под номером 9 указывает, что уровень тормозной жидкости в бачке понижен до минимума;
• дальний свет — лампа 10;
• треугольник под цифрой 13 — лампа включения аварийной сигнализации;
• позиция 18, как правило остается в резерве, а в автомобилях, оборудованных подушками безопасности на это месте стоит лампа срабатывания их датчика.

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные лампы реже горят на вашей приборке, хорших и чистых всем дорог!

Обозначения на панели приборов ваз 2110

1 — указатель температуры охлаждающей жидкости. На шкале указателя красным цветом указана зона, обозначающая перегрев двигателя. При перемещении стрелки в эту зону необходимо остановить автомобиль, заглушить двигатель и проверить исправность системы охлаждения (см. Проверка уровня охлаждающей жидкости и герметичности системы охлаждения двигателя ). 2 — тахометр. Показывает частоту вращения коленвала. ПРЕДУПРЕЖДЕНИЕНедопустимо увеличивать частоту вращения коленвала до значений, расположенных на красном секторе шкалы тахометра.3 — контрольная лампа указателя левого поворота. Загорается при включении левого указателя поворота. 4 — контрольная лампа указателя правого поворота. Загорается при включении правого указателя поворота. 5 — спидометр. Показывает фактическую скорость автомобиля. 6 — указатель уровня топлива в бензобаке. Для определения количества топлива в бензобаке на шкале прибора есть отметки: 0 — пустой бензобак; 1/2 — половина бензобака; 1 — полный бензобак.

7 — контрольная лампа резерва топлива загорается, если в бензобаке остается менее 9,5 л топлива. ПРЕДУПРЕЖДЕНИЕВо избежание выхода из строя топливного насоса не допускайте выработки всего бензина из топливного бака.8 — контрольная лампа включения наружного освещения. Загорается при включении наружного освещения соответствующим выключателем (см. Органы управления в передней части салона автомобиля поз. 6). 9 — контрольная лампа низкого уровня тормозной жидкости. Загорается, если уровень тормозной жидкости в бачке главного тормозного цилиндра будет ниже минимально допустимого уровня. Движение с горящей лампой низкого уровня тормозной жидкости запрещено. 10 — контрольная лампа включения дальнего света фар. Загорается при переключении света фар с ближнего на дальний. 11 — кнопка сброса показаний счетчика суточного пробега. Для сброса показаний счетчика необходимо нажать кнопку. 12 — дисплей одометра. Верхние цифры показывают общий пробег автомобиля, а нижние — суточный пробег. 13 — контрольная лампа включения аварийной сигнализации. Загорается при включении аварийной сигнализации.

14 — контрольная лампа неисправности системы управления двигателем. Лампа загорается при возникновении неисправности в системе управления двигателем. 15 — контрольная лампа заряда аккумуляторной батареи. Загорается, если электрооборудование автомобиля начинает работать от аккумуляторной батареи**. 16 — контрольная лампа включения ручного тормоза. Загорается, если включен ручной тормоз. 17 — контрольная лампа аварийного давления масла. Загорается, если давление масла в системе смазки двигателя падает ниже нормы. ПРЕДУПРЕЖДЕНИЕРабота двигателя при горящей контрольной лампе аварийного давления масла недопустима. При загорании лампы давления масла следует выключить двигатель и проверить уровень масла в картере двигателя. Если уровень масла в норме, возможно, неисправен двигатель. 18 — резерв (для автомобилей с подушкой безопасности).

* Панель (щиток) приборов (кроме контрольной лампы аварийной сигнализации) работает только при включенном зажигании. ** При загорании контрольной лампы заряда аккумуляторной батареи необходимо предварительно проверить состояние электропроводов, а затем уже исправность генератора.

Панель (щиток) приборов автомобили ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

полезные советы автомобилисту

Что распалагается на панели приборов 2110 модели 11180-3801010-10 ?

На панели приборов 2110 модели 11180-3801010-10, устанавливаемой в европанель автомобиля ваз 2110 и его модификациях, располагаются следующие устройства и лампочки:

1. Тахометр.

   Изображает скорость вращения коленчатого вала мотора. Зона шкалы красного цвета – опасный для движка режим функционирования. Нельзя допускать превышение оборотов движка свыше 6000 об/мин.

2. Сигнализатор левых поворотов.

   Зажигается зеленым мигающим цветом когда подключены указатели левого поворота.

3. Спидометр.

   Показывает скорость авто.

4. Контроллер правых поворотов.

   Вспыхивает зеленым мигающим цветом когда подключен правый поворот.

5. Указатель температуры тосола.

   Когда стрелка индикации температуры охлаждающей жидкости переходит в красную зону (больше 115 0С), то возникает постоянный (в течение 5 секунд) сигнал зуммера. Сигнал будет чередоваться, пока стрелка температуры охлаждающей жидкости не выйдет из красной зоны (меньше 110 0С). Нельзя допускать работу движка в режиме перегрева.

6. Указатель уровня горючего.

   Переход стрелки в красную зону шкалы или зажигание сигнализатора резерва горючего говорит о необходимости дозаправки во избежание перебоев в работе мотора.

7. Контроллер резерва горючего.

   Вспыхивает оранжевым цветом когда нужно заправиться во избежание перебоев в работе движка. Одновременно с зажиганием светового индикатора раздается прерывистый (2 повторных включения/выключения по 0,25 секунды) звуковой сигнал зуммера.

8. Кнопка обнуления счетчика суточного пробега.
9. Контроллер аварийки.

   Вспыхивает красным мигающим цветом когда подключена аварийная световая сигнализация.

10. Сигнализатор электрического усилителя руля.
11. Индикатор дальнего освещения фар.

    Зажигается синим цветом когда подключено дальнее освещение фар.

12. Сигнализатор стояночного тормоза.

    Зажигается красным цветом когда задействованно стояночное торможение.

13. Индикатор главного включателя света.

    Вспыхивает зеленым цветом когда подключено наружное освещения.

14. Сигнализатор подушки безопасности.

    Зажигается оранжевым цветом когда подключено зажигание и после пуска движка гаснет.

15. Контроллер аварийного давления масла.

    Вспыхивает красным цветом когда подключено зажигание и после пуска движка гаснет. При работающем движке светящийся сигнализатор и постоянный (в течение 5 секунд) звуковой сигнал зуммера говыорит о недостаточном давлении в системе смазки мотора.



















16. Сигнализатор иммобилизатора.

    Зажигается оранжевым цветом и отображает состояние иммобилизатора.

17. Жидкокристаллический индикатор.

    Верхняя строка показывает, по выбору, общий или суточный километраж. Нижняя строка – время, температуру наружного воздуха или функции бортового компьютера.

18. Индикатор непристегнутых ремней безопасности.

    Зажигается красным цветом когда подключено зажигания, если не пристегнуты ремни безопасности. Сразу с зажиганием светового сигнализатора раздается прерывистый (5 повторных циклов, состоящих из подключения/отключения/включения соответственно на 0,5/0,25/0,25
    секунды) звуковой сигнал зуммера.

    Предупреждение! При движении на авто нужно пристегиваться ремнем безопасности и не перевозите не пристегнутых ремнем безопас-
    ности пассажиров!

19. Сигнализатор разрядки аккумулятора.

    Зажигается красным цветом когда подключено зажигания и после пуска движка гаснет.

    Когда работает движок горение сигнализатора и прерывистый (5 повторных подключений/отключений по 0,5 секунды) звуковой сигнал зуммера говорит о нарушении нормальной работы системы электропитания авто и указывают на неисправность системы зарядки аккумулятора, слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора.

20. Контроллер «Отказ тормоза».

    Зажигается красным цветом когда подключено зажигания и после пуска движка гаснет.

    При заведенном моторе светящийся сигнализатор и прерывистый (5 повторных подключений/отключений по 0,5 секунды) звуковой сигнал зуммера говорит о очень низком уровне тормозной жидкости в бачке гидропривода тормозов.

21. Сигнализатор неисправности электронного распределителя тормозных сил.
22. Индикатор износа тормозных накладок (в вариантной комплектации).
23. Индикатор антиблокировочной системы тормозов.

    Зажигается оранжевым цветом когда подключено зажигания и после пуска мотора гаснет.

24. Сигнализатор «Двигатель».

    Зажигается оранжевым цветом когда подключено зажигания и после пуска движка гаснет.

    Когда работает мотор, горение индикатора не означает, что движок нужно сразу остановить. Контроллер имеет резервные режимы, дающие возможность движку функционировать в условиях, близких к нормальным.
