Поршневые пальцы

Задиры в бобышках поршневых пальцев

Задиры в бобышках поршневых пальцев могут быть первичным или вторичным последствием задиров на юбке поршня.

Поскольку подшипники пальцев в отверстиях невольно не снабжаются маслом, а смазываются лишь разбрызгиванием,задиры на местах опоры поршневого пальца всегда являются задирами от работы всухую и имеют поверхность с большим объемом вырванных частиц и со сварившимся материалом.

Первичные задиры в отверстиях поршневых пальцев при плавающей опоре пальцев появляются из-за недостаточного зазора или заклинивания при несоосности шатунов. Таким образом, свободное перемещение поршневого пальца сужается во втулке шатуна. Палец принудительно вращается в отверстии пальца. Для этого, однако, зазор пальца с плавающей опорой в отверстии слишком маленький. Неизбежным последствием являются сильный нагрев и в результате этого нарушение режима смазки с работой всухую и задиры.

В результате сильного нагрева поршень расширяется существенно сильнее в зоне отверстий поршневых пальцев, а также на юбке. Это может и в этих местах вызвать недостаточный зазор, работу всухую и задиры (см. также пункт 3.1.2 «Задиры поршней соответственно рядом с бобышками пальцев»).

Для поршневых пальцев, установленных горячей посадкой в шатуне, зазор в отверстии поршневого пальца будет настолько большим, что там всегда может образоваться достаточно толстая масляная пленка

При повторном использовании уже работавших шатунов горячей посадки необходимо обратить внимание на то, чтобы не было перекоса в отверстии шатуна или других повреждений. Поршневой палец сможет иначе в горяче запрессованном виде настолько сильно деформироваться, что от этого зазор в отверстиях поршневых пальцев будет локально слишком маленьким, в результате чего легко могут образовываться задиры

При монтаже поршней в двигателе всегда необходимо смазать опору пальца, чтобь для первых оборотов было достаточно смазочного материала.

При горячей посадке поршневого пальца в шатун необходимо кроме вышеназванной смазки пальца обратить внимание на то, чтобы подшипник пальца не был подвергнут контролю на свободный ход путем качающего движения непосредственно после вставки пальца. Непосредственно после вставки холодного пальца в горячий шатун наблюдается выравнивание температуры между обеими деталями

Поршневой палец может из-за этого очень сильно нагреться и расшириться настолько, что он заклинится в еще холодном отверстии пальца. Если подшипник в этом состояние перемещают, здесь может возникнуть первое место трения или задир, который в эксплуатации приведет к тяжелому ходу подшипника и тем самым к повышенному трению и образованию тепла. По этой причине смонтированные детали должны сначала достаточно остыть перед контролем на свободный ход.

Вторичные задиры в отверстиях поршневых пальцев берут свое начало от тяжелых задиров на юбке поршня. Весь поршень может при этом настолько сильно нагреться, что и в отверстиях поршневых пальцев не будет смазки. Иногда в подшипник пальцев попадают также частицы истирания от задиров на юбке.

Причины износа поршневой группы

Постоянная эксплуатация машины неминуемо приводит к повреждениям ПГ. Как и любые другие элементы силового агрегата, поршни изнашиваются по причине устаревания или из-за перегрева, вызванного нарушением процесса сгорания.

Чем вызывается износ днища поршня?

Задиры на днище поршня образуются по причине засорения или деформации масляной форсунки, установки элементов с другими размерами, неисправности в системе охлаждения.

На поршнях подержанных машин часто заметны следы от ударов. Вызываются они чересчур большим выступом поршня или неправильной подгонкой торцевой стороны ГБЦ. Это же происходит из-за отложений моторного масла на головке элемента, необычно узким зазором в клапанном приводе и неправильной установкой фаз ГРС.

Повреждения также определяются по наплывам металла на элементах. Такое происходит при неисправном инжекторе — количество впрыска определяется в этом случае системой неверно. Это же укажет на недостаточное сжатие, позднее или ранее зажигание.

Если на днище поршня и в полости камеры сгорания наблюдаются трещины, это свидетельство неисправной форсунки или недостаточной компрессии. Подобное также возможно при неграмотной чиповке двигателя, когда за счёт модернизации пытаются увеличить мощность агрегата.

Причины повреждения колец

Как правило, это случается из-за эрозии материала в зоне колец, вызванного неправильной установкой, избытком горючего в камере сгорания, нарушением теплового зазора между поршнем и его цилиндром. Такое же происходит при сильном осевом истирании канавки поршней и вибраций.

Другая причина — радиальный износ, связанный с приготовлением смеси. Любое нарушение процесса сгорания топлива, а также недостаточное давление сжатия приводят к такой неисправности.

Осевой износ возможен и в результате банального загрязнения, когда частички сажи прилипают в канавке из-за недостаточного фильтрования. Это могут быть опилки, остатки после струйной очистки или любые другие продукты истирания.

Отчего повреждается юбка поршня?

Несколько причин способствуют этому — деформация шатуна, криво установленные цилиндры, чрезмерный люфт шатунного подшипника. В этих случаях на юбке образуется асимметричное, чётко различимое пятно.

Возможны также задиры под углом 45 градусов и другие следы трения, вызванные чрезмерно тесной посадкой пальца или ошибкой при установке шатуна горячего прессования. Причиной также называют малый процент сжатия, перебои в зажигании, разбавление масла бензином.

Основные признаки, указывающие на выработку ресурса:

  • синий цвет выхлопа;
  • активный нагар свечей зажигания;
  • падение мощности ДВС;
  • неустойчивая работа агрегата на нейтральных оборотах — быстро определяется по сильным вибрациям ручки КПП.

И, конечно, самый главный признак — повышенный расход моторного масла.

Ремонт шатунов

Шатуны большинства автотракторных двигателей изготавливают из сталей 45, 40Х, 40Г и др. Основные дефекты шатунов: изгиб и скручивание стержня; износ отверстия нижней головки шатуна, втулки и отверстия верхней головки под втулку; износ опорных поверхностей крышки под гайки шатунных болтов и др.

Шатуны выбраковывают при наличии трещин, обломов, аварийных изгибов. Кроме того, шатуны двигателей СМД-60, СМД- 64 и их модификаций выбраковывают, если смяты треугольные шлицы на опорных поверхностях разъема нижней головки.

Изгиб и скрученность шатунов проверяют при помощи индикаторных и оптических приспособлений. В мастерских общего назначения для проверки шатунов используют приспособление КИ-724, которое является универсальным и позволяет контролировать шатуны двигателей разных марок. Перед проверкой в отверстие плиты 4 приспособления вставляют оправу 7. При этом опорная поверхность 8 оправки для нижней головки шатуна должна находиться вверху, а зажимной палец 5 — внизу. Шатун без втулки верхней головки закрепляют на оправке 7. В отверстие верхней головки шатуна предварительно вводят малую оправку приспособления. Установив призму 2 на малую оправку, перемещают шатун вместе с оправкой и призмой до тех пор, пока упор призмы не коснется поверхности плиты. В таком положении закрепляют оправку рукояткой 6. Затем снимают шатун с приспособления, а призму с индикатором устанавливают на оправку 7 и перемещают, пока упор призмы не коснется поверхности плиты и стрелка индикатора не повернется на 1,0-1,5 оборота. В этом положении стрелку верхнего индикатора устанавливают на ноль. Поворачивают призму на оправке так, чтобы измерительный стержень нижнего индикатора и второй упор соприкасались с плитой, и устанавливают на ноль стрелку другого индикатора.

Устанавливают шатун на оправке 7 так, чтобы его нижняя головка уперлась в ограничитель 3. Ставят призму на малую оправку верхней головки шатуна и подводят ее к плите. При касании упора призмы стрелка верхнего индикатора покажет величину изгиба в сотых долях миллиметра на длине 100 мм. Повернув призму другой стороной, нижним индикатором определяют величину скрученности шатуна.

Для шатунов дизелей всех марок изгиб не должен превышать 0,05 мм, а скрученность — 0,08 мм на длине 100 мм (расстояние между упором призмы и измерительным стержнем индикатора). Допустимый изгиб шатунов автомобильных двигателей 0,03 мм, допустимая скрученность 0,06 мм.

Шатуны, имеющие изгиб или скрученность, выходящие за допустимые значения, восстанавливают или выбраковывают. Допускается правка с подогревом стержня пламенем газовой горелки до температуры 450-500°С. Подогрев снимает внутренние напряжения в стержне шатуна, которые во время работы двигателя стремятся возвратить шатун в исходное (деформированное) состояние.

Износ отверстий нижней головки шатуна устраняют несколькими способами в зависимости от степени износа. Перед восстановлением проверяют опорные поверхности под головки шатунных болтов и гаек, а также плоскости разъема.

Опорные поверхности фрезеруют до выведения следов износа. Смятые или изношенные плоскости разъема фрезеруют или шлифуют до получения параллельности плоскостей с образующей отверстия. Непараллельность допускается не более 0,02 мм на всей длине плоскостей разъема.

Если слой металла, снятый шлифованием с плоскостей разъема крышки, не превышает 0,3 мм, а с плоскостей разъема шатуна 0,2 мм для дизелей и соответственно 0,4 и 0,3 мм для карбюраторных двигателей, то шатун собирают, затягивают гайки с нормальным усилием затяжки и растачивают, а затем шлифуют до номинального размера.

Если отверстия под вкладыши в шатунах изношены настолько, что с плоскостей разъема требуется снимать слой металла больший, чем указано выше, то отверстия восстанавливают наращиванием слоя металла (железнение, газопламенное напыление и др.) с последующей обработкой под номинальный размер.

Изношенное отверстие под втулку в верхней головке шатуна растачивают или развертывают до выведения следов износа и запрессовывают втулку увеличенного размера по наружному диаметру. Отверстие под втулку растачивают на станке УРБ-ВП-М или на токарном станке с помощью специального приспособления. После расточки втулку раскатывают роликовыми раскатниками на тех же станках. При растачивании оставляют припуск на раскатку 0,04-0,06 мм. Процесс раскатки уменьшает шероховатость поверхности и увеличивает прочность посадки втулки на 70—80%.

Изношенные втулки верхней головки шатуна восстанавливают обжатием с последующим наращиванием наружной поверхности меднением, осадкой в шатуне, термодиффузионным цинкованием с последующей механической обработкой.

Как выбрать новые поршни при покупке?

На отечественном рынке представлен большой ассортимент данной продукции. Обычно затрудняются выбрать между технологией изготовления поршней — кованые или литые. Первые разновидности значительно дороже. Вторые — более распространены. Перед тем, как делать выбор — нужно понять, требуется ли автомобилю увеличение стандартной мощности. Если да, то однозначно дать предпочтение кованым аналогам.

Поршни регулярно подвергаются высоким нагрузкам, поэтому от их качества непосредственно зависит отдача ДВС. Немаловажным параметром также является масса изделия. Производители стараются делать их лёгкими, но одновременно прочными.

При выборе рекомендуется обратить внимание на немецкие бренды Kolbenschmidt, Mahle, Prima. Неплохо зарекомендовали себя выпуском такой продукции российские Мотордеталь-Кострома и СТК

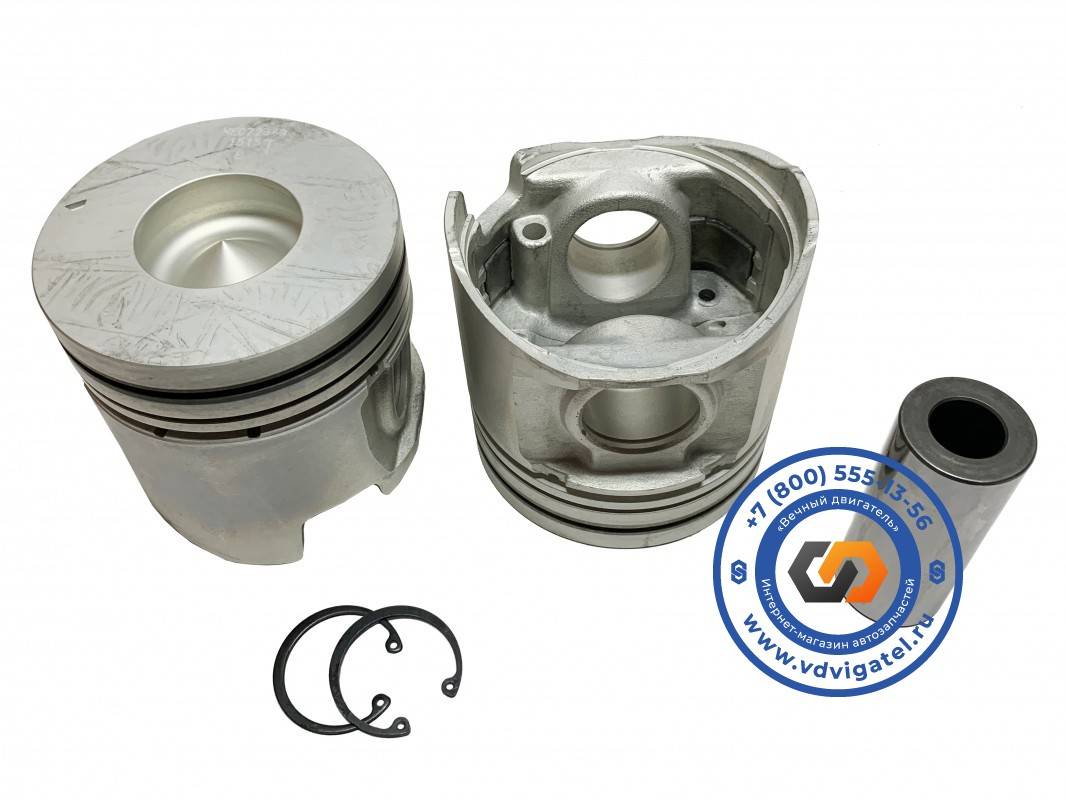

Поршень 6D16 ME072549 (комплект 6 шт.) для двигателя 6D16 на Mitsubishi

Зачем нужно отверстие в центре поршневого пальца?

Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.

По способу осевой фиксации пальцы делятся на две группы:

1 – фиксированные

2 – плавающие

2 – Зазор между пальцем и бобышкой поршня

5 – Стопорное кольцо пальца

6 – Бронзовая втулка поршневой головки шатуна

7 – Зазор между пальцем и бронзовой втулкой

На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы.

Обкатка двигателя после замены поршневой

Замена поршневой группы всегда сопровождается обкаткой или проверкой работоспособности двигателя. Делается это просто — мотор запускается на холостых оборотах. Если в течение 5-10 минут работы нет спада оборотов и других признаков нестабильности, проводится обкатка на 2-3 тыс. километров (дизельные агрегаты обкатываются не менее 8-10 тыс. км). Желательно проводить её на третьей скорости. Перед обкаткой рекомендуется проверить состояние АКБ — она должна быть заряженной на 90-100%. И самое главное — первые 300 км рекомендуется преодолеть за один заезд по загородной трассе!

Совет, как избежать проблем во время первого заезда. Двигатель авто после замены поршневой нужно хорошо прогреть, а для этого лучше сделать так. Сначала дать ему поработать на холостых оборотах до 80 градусов. Затем остановить мотор, дать остыть до 40 градусов. Снова запустить на ХХ, дав прогреться до 80°. Процедуру повторить 8-10 раз.

  • сильно нагружать автомобиль — например, сажать пассажиров или брать на буксир;
  • резко ускоряться;
  • ехать в гору;
  • повышать обороты выше 3000/мин;
  • тормозить двигателем;
  • передвигаться на пониженных оборотах;
  • ездить на недостаточно прогретом моторе.

Что даёт обкатка. Она позволяет новым деталям мотора после замены поршневой без лишних перегрузок приработаться. На СТО обкатка часто проводится посредством стенда. К двигателю машины после замены поршневой подключается электродвигатель, который и «притирает» его. В домашних условиях это делается прямо на машине, описанным выше способом.

Поршневые пальцы

Поршневой палец служит для шарнирного соединения поршня с шатуном и является осью, относительно которой шатун совершает колебательное движение.

Поршневой палец работает в условиях знакопеременной нагрузки при четырехтактном процессе и в условиях близких к пульсирующей нагрузке в случае двухтактного процесса. Кроме того, поршневой палец испытывает тепловую нагрузку вследствие передачи теплоты от головки поршня, выделения теплоты при трении поршневого пальца о головку шатуна и бобышки поршня. В результате этого создаются неблагоприятные условия для осуществления жидкостного трения. Из-за наличия полужидкостного трения поршневой палец и сопряженные с ним поверхности бобышек поршня и верхней головки шатуна сильно изнашиваются.

Для обеспечения нормальных условий работы поршневого пальца его конструкция должна удовлетворять следующим требованиям: малая масса, минимальная деформация при работе, хорошая сопротивляемость ударной нагрузке, высокая износостойкость и прочность при переменной нагрузке.

Поршневой палец делают цилиндрической формы с отверстием внутри.

Конструкция поршневого пальца в основном зависит от типа сопряжения поршневого пальца с бобышками поршня и верхней головки шатуна. По указанному признаку различают поршневые пальцы: 1) закрепленные в бобышках поршня и вращающиеся в головке шатуна; 2) закрепленные в головке шатуна и вращающиеся в бобышках поршня и 3) свободно вращающиеся как в головке шатуна, так и в бобышках поршня — плавающие пальцы.

В первом случае поршневой палец стопорится болтами, для которых в бобышках поршня имеются отверстия с резьбой, а на поверхности самого пальца — отверстия для его стопорения. Недостатком такого крепления являются: выкрашивание резьбы стопорного болта, увеличение брака при термической обработке поршневого пальца из-за наличия в нем углубления, прогиба поршневого пальца из-за увеличения длины поверхности соприкосновения поршневого пальца с головкой шатуна (для уменьшения износа рабочих поверхностей). Поэтому этот тип крепления не применяется.

Во втором случае крепления поршневого пальца значительно сокращается длина головки шатуна, что ведет к уменьшению массы шатуна и расчетной длины поршневого пальца, а следовательно, и его прогиба. Этот способ крепления поршневого пальца целесообразно применять при чугунных поршнях. Если поршень пальца изготовлен из сплава, имеющего высокий коэффициент расширения,то вследствие того,что поршневой палец должен поворачиваться в бобышках даже холодного поршня, зазор в сопряжении поршневой палец — поршень при повышении температуры получается увеличенным.

Преимущественное распространение получили поршневые пальцы плавающего типа, так как они незначительно и равномерно изнашиваются по длине и по окружности и удобны при монтаже. Кроме того, в случае их применения уменьшается опасность заедания пальца.

Для предотвращения осевого перемещения поршневого пальца плавающего типа применяют различные способы фиксации. При фиксации поршневого пальца одним кольцом ослабляется его опасное сечение, поэтому предпочтительнее креплениепоршневого пальцадвумя кольцами в бобышках поршня. В ряде двигателей в отверстия бобышек поршня устанавливаются заглушки 1 из листовой стали и пружинящие кольца 2. В некоторых случаях фиксация поршневого пальца осуществляется пробками из алюминия или латуни, при этом несколько повышается жесткость кольца и улучшается отвод теплоты.

Конструктивные формы поршневых пальцев весьма разнообразны. Наиболее простыми являются поршневые пальцы трубчатой формы. Поршневые пальцы с коническими внутренними поверхностями имеют форму бруса равного сопротивления изгибу, вследствие чего уменьшается масса поршневого пальца.

Для смазки поршневого пальца в бобышках поршня масло подводится по каналу из-под маслосъемных поршневых колец через отверстия в бобышках поршня. Смазка поршневого пальца в головке шатуна осуществляется маслом, разбрызгиваемым кри-вошипно-шатунныммеханизмомиподаваемымкпоршневому пальцу через отверстия в головке шатуна, или маслом, поступающим по каналу в шатуне от шатунной шейки коленчатого вала.

Плавающий

Плавающим называется палец, установленный с необходимым зазором, и в верхней головке шатуна, и в бобышках поршня. В этом случае осевая фиксация поршневого пальца осуществляется за счёт стопорных колец, устанавливаемых в специальные проточки в бобышках поршня. Во время работы плавающий палец вращается и в головке шатуна и в бобышках поршня. При таком соединении необходимо обеспечить рекомендованный зазор как между пальцем и бобышками поршня, так и между пальцем и втулкой поршневой головки шатуна. В двигателе с плавающим поршневым пальцем для уменьшения трения в поршневую головку шатуна устанавливается бронзовая втулка. Из-за различного температурного коэффициента расширения материалов, из которых изготовлены шатун, поршневой палец и поршень эти зазоры различны.

При комнатной температуре во втулку верхней головки шатуна палец должен входить плотно без люфта и качания. А в бобышки поршня, в холодном состоянии, поршень должен входить с небольшим натягом.

Поэтому перед снятием или установкой плавающего пальца поршень необходимо нагреть в воде до температуры 60? ? 85? С.

Износ деталей цилиндро-поршневой группы

Цилиндро — поршневая группа

Цикл исследований интенсивности износа деталей цилиндро-поршневой группы двигателей ЯМЗ включал изучение влияния температуры охлаждающей жидкости на интенсивность износа, а также дисперсного состава пыли, ее физических свойств и концентрации в воздушном заряде на закономерности износа цилиндров.

В результате методических опытов первой группы было установлено, что работа дизелей ЯМЗ при низкой температуре охлаждающей жидкости не приводит к значительному повышению темпа износа.

В то же время опыты второй группы выявили, что износ цилиндров в значительной мере зависит от количества абразивных частиц.

В процессе отработки методики было оценено влияние на износ качества вводимой в дизель пыли.

При подборе пыли для форсированных испытаний двигателей ЯМЗ пыль различного дисперсного состава была разбита по размерам частиц, составляющих 90 % общей массы пыли, на три группы: -до 25 мкм, -до 10 мкм, — до 3 мкм.

Методические опыты выявили рассеивание износа цилиндров испытываемого дизеля при средней подаче пыли в цилиндр 1 г/ч и необходимость в общем случае применения статистических методов оценки износа.

В результате этих опытов установлено, что наибольший темп износа гильз цилиндров и поршневых колеи наблюдается при использовании пыли группы /, приготовленной из кварцевого песка с удельной поверхностью 5600 см2/г (ГОСТ 8002-62). Обычно эта пыль применяется для испытаний воздухоочистителей.

В следующем цикле методических опытов был сопоставлен характер и интенсивность износа при подаче пыли непосредственно в цилиндры и через воздухоочиститель. В первом случае ввод пыли во впускной патрубок каждого цилиндра осуществлялся через трубки пыледозатором НАТИ (Научно – исследовательского тракторного института), во втором пыледозатор подавал пыль в воздух, поступающий в воздухоочиститель.

Непосредственно во впускные патрубки вводили 0,08 г/ч пыли, что в условиях продолжительности цикла испытаний 100-150 ч обеспечивает малую относительную погрешность оценки износостойкости исследуемых вариантов деталей. К недостаткам данного метода испытаний следует отнести несоответствие эпюр износа цилиндров, полученных во время форсированных испытаний, эпюрам износа, построенным по результатам обычной длительной эксплуатации. Однако ввиду однородности распределения пыли по цилиндрам, а также возможности интенсификации износа в заданных пределах описываемый метод был применен для проведения сравнительных испытаний различных вариантов деталей цилиндропоршневой группы. Чтобы еще более ускорить отборочные испытания при подаче пыли во впускной патрубок, каждый испытываемый двигатель комплектовали несколькими деталями сравниваемых вариантов.

Испытания с вводом пыли в воздух перед воздухоочистителем проводились при двух дозировках ее: 1 и 0,5 г (м8). В обоих случаях дизель оборудовался серийными инерционно-масляными воздухоочистителями. Предельно допустимый износ гильз цилиндров достигался после испытаний продолжительностью 30-40 мото-часов. Однако и при данных испытаниях характер износа гильз цилиндров значительно отличается от такового при обычной эксплуатации дизелей. Уменьшение дозировки пыли до 0,5 г/(м3) привело к снижению темпа износа в 3-4 раза но сравнению с темпом износа при дозировке 1 г/(м3). Форма эпюры износа при этом приблизилась к эпюре износа, получаемой при эксплуатации дизеля.

Таким образом, форсированные стендовые испытания на износ деталей цилиндропоршневой группы с подачей 0,5 г/(м3) пыли перед воздухоочистителем позволили в течение 150 ч имитировать износ гильз цилиндров, близкий как но величине, так и по форме эпюры к износу при пробеге автомобилем 120-150 тыс. км. Недостатком данного метода является неравномерность распределения пыли, прошедшей через воздухоочиститель, по цилиндрам двигателя, вследствие чего нельзя одновременно испытывать детали нескольких вариантов. Кроме того, показатели воздухоочистителей не являются достаточно стабильными для обеспечения воспроизводимости результатов опытов при разных системах воздухоподачи. Эти недостатки метода компенсируются возможностью осреднения износа по большому числу цилиндров.

Ввиду этого данный метод был применен в исследованиях по повышению моторесурса дизелей ЯМЗ в основном для прогнозирования изменения ресурса деталей цилиндропоршневой группы в результате конструктивных и технологических мероприятий.

Установка поршневого пальца

Установка фиксированного поршневого пальца

Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно.
Установите палец на приспособление

Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту

Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.

Установка поршневого пальца

Установка фиксированного поршневого пальца

Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно. Установите палец на приспособление

Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту

Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.

  1. Рукоятка приспособления
  2. Центрирующий фланец пальца
  3. Устанавливаемый палец
  4. Направляющая втулка
  5. Колпачковая гайка

Специальное приспособление для установки поршневого пальца автомобиля ВАЗ.

Заказ и стоимость пальцев

Стоимость изготовления пальцев для спецтехники зависит от:

  • Назначение пальца — это влияет на выбор материала и дополнительные обработки;
  • Наличия чертежа, образца или эскиза;
  • Количества деталей в партии.

Отдельно отметим, что при повторном обращении цена может быть ниже, поскольку у нас уже будет вся проектная документация.

осуществляет полный цикл изготовления деталей: от разработки чертежа и производства прототипа до нанесения защитных покрытий и пленок. Мы можем гарантировать точность обработки изделий на каждом этапе.

Для уточнения подробностей сотрудничества обращайтесь к менеджерам «ФЕРРОПОЛИС». Это можно сделать по телефону или отправить запрос через форму на сайте. В обоих случаях вы получите квалифицированную консультацию и предварительный расчет стоимости вашего заказа.

Почему поршневой палец трудно облегчить?

Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.

Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки. Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.

Шатун поршня: конструкция, причины неисправности, ремонт

Шатун поршня обеспечивает передачу энергии от поршня к коленчатому валу. Первое применение таких деталей датируется концом III века н.э. Устройства, похожие на современные шатуны использовались на лесопилках в Малой Азии, принадлежавшей Римской империи. Они служили для преобразования вращательного движения водяного колеса в поступательно для привода пилы. Подобные конструкции были обнаружены при раскопках в Эфесе, которые датируются VI веком н.э.

Шатун в процессе работы совершает 2 вида движения – круговые, в месте соединения нижней головки с коленвалом, и возвратно-поступательные, в месте соединения верхней головки и поршня. При эксплуатации двигателя на данную деталь постоянно воздействуют высокие нагрузки.

В шатун входят следующие элементы:

  • Верхняя головка (поршневая)
  • Нижняя головка (кривошипная)
  • Силовой стержень

Поршневая головка

Поршневой палец соединяет верхнюю головку с поршнем. Сама головка представляет собой цельную неразборную конструкцию. Палец может быть плавающим и фиксированным.

В первом случае в верхнюю головку пальца впрессовываются бронзовые или биметаллические втулки. Но это относится не ко всем двигателям. Существуют модификации, где этих втулок нет, а сам палец свободно вращается в отверстии головки шатуна благодаря зазору

Для обеспечения работоспособности подобной детали важно обеспечить смазывание поршневого пальца

Для установки фиксированных пальцев в головке шатуна проделывается отверстие цилиндрической формы, изготовленное с очень высокой точностью. Диаметр этого отверстия меньше, чем диаметр поршневого пальца. Благодаря этому обеспечивается необходимый натяг при соединении двух деталей.

Верхняя головка шатуна имеет форму трапеции. Это позволяет увеличить опорную площадь поверхности при работе поршня и снизить разрушительное воздействие очень высоких нагрузок.

Кривошипная головка

Кривошипная головка служит для соединения шатуна и коленвала. В большинстве шатунов этот элемент разъемный, что обусловлено методом сборки двигателя. Крышка головки фиксируется на шатуне болтами, но в некоторых случаях для этих целей используют штифты или бандажное крепление.

На шатуне можно использовать лишь ту крышку, которая была установлена на заводе. Это обусловлено тем, что она имеет определенный вес и размер, и потому не может быть заменена на другую.

Разъем головки относительно расположения стержня может быть прямым (90° к оси) или косым (под определенным углом к оси). В V-образных ДВС применяется последний вид.

В нижней части шатунной головки находятся подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Для их производства используется стальная лента, с внутренней стороны покрытая антифрикционным материалом, который обладает высокими противоизносными характеристиками. Данный слой работает исключительно при наличии моторного масла, в противном случае он быстро разрушается.

Для подшипников скольжения шатунов, коренных подшипников коленвала, юбок поршней, распределительных валы, втулок пальцев, в дроссельной заслонке подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Данный материал эффективно снижает трение и износ, предотвращает заклинивание поршня в цилиндре и задир поверхностей. Он не разрушается при длительном воздействии моторного масла, предотвращает движение рывками, работает в режиме масляного голодания.

Благодаря аэрозольной упаковке с выверенными параметрами распыления нанесение покрытия не вызывает затруднений. Полимеризация материала происходит как при комнатной температуре, так и при нагреве.
