Подшипник ступицы переднего колеса – какие функции он выполняет?

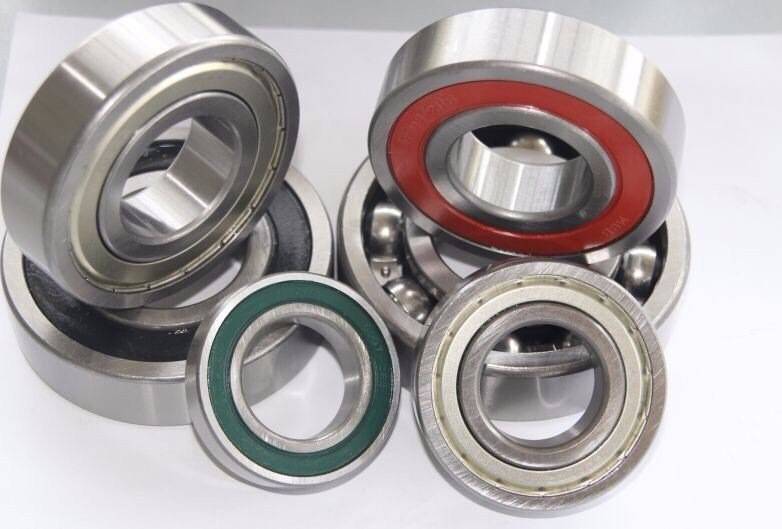

О подшипниках качения

Чаще всего используется именно этот тип подшипника, что обусловлено его конструктивными особенностями. Устройство довольно простое. Имеется наружное и внутреннее кольцо, сепаратор, который не только удерживает, но и разделяет тела качения. Так нагрузка на них распределяется более равномерно. Помимо этого, есть и собственно тела качения, которые могут иметь различные формы (коническую, цилиндрическую, круглую и т. д.).

Так вот, нередко изготавливаются подшипники, имеющие не один ряд тел качения, а несколько. Обычно речь идет о двух-, трех- и четырехрядных. При этом они могут выполнять различные функции. Одни воспринимают радиальные нагрузки, другие – осевые, третьи – радиально-осевые. В принципе, тут все понятно, поэтому идем дальше.

Как проверить ступичный подшипник?

Действуйте последовательно, и тогда вы сможете исключить возможность ошибки даже в том случае, если выполняете такую работу впервые.

• Первым делом вывесите диагностируемое колесо, обеспечив ему свободу вращения. Для этого можно воспользоваться домкратом или установить машину на подъёмник.
• Затем крутаните колесо руками, убедившись, что оно свободно вращается. В некоторых случаях шумы могут возникать из-за того, что колесо полностью не растормаживается, а тормозные колодки трут по диску или барабану.
• Взявшись за верхний и нижний край колеса, покачайте его от себя и к себе. Затем повторите операцию, сменив хват на 90 градусов.

Если обнаружите люфт, придётся проверить затяжку гайки ступицы.

Тут не обойтись без воротка с большим плечом, динамометрического ключа, рассчитанного на значительные усилия, и подходящего размера торцевой головки.

Важно иметь под рукой и техническую спецификацию вашего автомобиля, в которой указан момент затяжки гайки ступичного подшипника. Последовательность действий такова:

• Снимаем защитный колпачок гайки (если имеется).
• Вынимаем шплинт (если имеется).
• Сажаем за руль помощника и просим его зафиксировать колесо, надавив на тормоз.
• С помощью динамометрического ключа проверяем усилие затяжки.

Если момент соответствует величине, указанной в спецификации, а люфт остался, подшипник придётся заменить.

Как проверить ступичный подшипник? Видео:

Диагностируем на слух

Но бывает и так, что люфта нет, а есть лишь гул, подтверждающий наличие неисправности. Как определить, какой подшипник ступицы гудит? Задача непростая.

Из-за резонирующих эффектов сделать это, находясь на месте водителя, не всегда возможно. Снова придётся звать помощника и идти на хитрость. Возможны варианты:

• Двигайтесь мимо стоящего на открытой площадке наблюдателя, меняя режимы и направление движения. Такой способ даст результат, если шум отчётливо слышен даже на небольшой скорости.
• Посадите помощника в другую машину. Пусть он двигается вместе с вами по трассе, открыв окно и определяя на слух источник посторонних шумов.

Оба варианта такого рода диагностики требуют определённых навыков.

Установив, какая деталь подлежит замене, можно приступать к работе, сложность которой напрямую зависит от особенности конструкции автомобиля. Придётся учесть:

• На каком мосту, переднем или заднем, ведущем или ведомом, производится замена.
• Какого типа подшипник установлен на вашем автомобиле.

Встречаются детали различной конструкции:

1. Открытого или закрытого типа.
2. Одно- или двухрядные.
3. Конические или радиальные.
4. Шариковые, роликовые или комбинированные.

Встречаются два варианта комплектации и поставки детали:

1. Подшипник изготовлен отдельно. В этом случае для выполнения работы обязательно потребуются специальный съёмник, оправки и пресс.
2. Подшипник и ступица собраны в единый узел, замена которого производится целиком. Это существенно упрощает ремонт, но увеличивается стоимость деталей.

Следует принять во внимание тот факт, что наиболее распространены сейчас автомобили с приводом на передний мост. Условия и последовательность проведения ремонтных операций мы будем описывать именно для машин такой компоновки

Виды

• Для всех ведомых колес. Для управляемых: систему монтируют на передних дисках для заднеприводных машин. Для неуправляемых: элемент монтируют на задние диски транспортного средства, однако с передним приводом.
• Для всех ведущих колес. Для неуправляемых: часть авто монтируется на ведущих осях заднеприводных машин. Для управляемых: важный узел монтируется на переднем мосту машин с передним и полным приводом.

Эти механизмы делают разборными и монолитными, что влияет на возможность их ремонта.

• Монолитная конструкция. При поломке роликоподшипника потребуется купить всю деталь в сборе, поскольку замена ее отдельных составляющих будет просто невозможна.
• Разборная конструкция. В этом случае будет возможность извлечь роликоподшипник или другие составляющие механизма, а затем их заменить.

Как проверить износ подшипника ступицы колеса. Проверка ступичного подшипника.

Примешивание во время движения машины к привычному шуму покрышек неприятного низкочастотного гула — сигнал о необходимости проверки подшипника ступицы колеса.

Чем опасна неисправность подшипника ступицы колеса

В случае, если появившееся гудение игнорировать и не предпринимать никаких действий, оно усилится настолько, что на шум, помимо водителя, станут обращать внимание уже и пассажиры. Помимо дискомфорта, возникающего из-за повышенной шумности, износ подшипника ступицы колеса опасен тем, что в один (далеко не прекрасный) день уже ставший привычным гул сменится громким треском и хрустом

Помимо дискомфорта, возникающего из-за повышенной шумности, износ подшипника ступицы колеса опасен тем, что в один (далеко не прекрасный) день уже ставший привычным гул сменится громким треском и хрустом.

Разрушенный подшипник заклинит ступицу колеса, что приведет к выходу из строя шаровой опоры рычага подвески и деформации полуоси. О том, к чему приведет такая поломка при движении с высокой скоростью, лучше не говорить.

Причины выхода подшипника из строя

Подшипники качения отличаются высокой степенью надежности при работе даже в самых тяжелых условиях, однако, несмотря на заявленный производителями довольно солидный ресурс ступичного подшипника, основная их масса выходит из строя уже после пробега в 100 000 км.

Причин тому несколько: плачевное состояние наших дорог, влекущее за собой повышенную нагрузку на всю подвеску и на ступичный подшипник в частности, естественный износ деталей подшипника вследствие нормального процесса усталости, неудовлетворительное смазывание и неэффективное уплотнение, неправильная установка и связанный с нею чрезмерный натяг в посадке.

Как проверить ступичный подшипник

Как уже было сказано, неисправный подшипник выдает себя избыточным шумом во время движения автомобиля. Более точно определить состояние подшипников ступиц колес можно, выполняя повороты влево-вправо.

Во время поворота налево происходит крен кузова машины в правую сторону. Большая часть нагрузки приходится на правое колесо, левое при этом, наоборот, разгружается. Если на скорости 10-15 км/ч при сравнительно резком повороте руля влево посторонний звук исчезает, значит его источником является левое колесо, вернее — подшипник его ступицы. Если шум исчезает при повороте руля вправо, неисправный подшипник — в правом колесе.

Для более точной диагностики следует поднять автомобиль подъемником или подвесить его при помощи домкрата. Далее следует запустить двигатель, «разогнать» автомобиль на 4 передаче до скорости 70-80 км/ч, выжав сцепление, выключить передачу и, выйдя из машины, на слух определить колесо — источник шума. Если колесо не является ведущим, его можно раскрутить руками.

После того, как колеса остановятся, необходимо взяться одной рукой в верхней, а другой рукой – в нижней части колеса и попробовать его раскачать в вертикальной плоскости. Наличие даже незначительного люфта колеса прямо укажет на изношенность его подшипника. Точно также следует проверить наличие люфта колеса в горизонтальной плоскости, взявшись руками за его левый и правый края и пытаясь его раскачать.

Иногда люфт колеса может быть вызван неисправностью деталей подвески или износом системы рулевого управления. Следует попросить помощника сильно нажать на педаль тормоза, а самому в это время попробовать раскачать колесо в вертикальной плоскости. Если и при нажатой педали тормоза люфт остался – его причину следует искать в подвеске. Если же люфт исчез, его причиной однозначно является износ ступичного подшипника.

Запомните — у колеса с исправным подшипником никакого люфта быть не должно.

Поставив диагноз, осталось отогнать автомобиль в автосервис или на СТО, доверив замену ступичного подшипника специалистам. При наличии навыков и специального инструмента эту работу можно выполнить и самостоятельно. Главное при выполнении работ – соблюдать чистоту, правильно выставить зазор при установке конического подшипника, избегать использования острых инструментов, способных повредить его уплотнение, при запрессовке подшипника в отверстие усилие через оправку передавать к его наружному кольцу, а при установке на ось воздействовать оправкой на внутреннее кольцо.

Проверка при движении

Выявить возможный дефект подшипника ступицы можно и во время езды, по моему мнению это самый простой способ диагностики. Для этого необходимо заехать на ровный, желательно гладкий участок дороги. И покататься на нем с небольшой скоростью до 50 км/ч с вхождением в повороты.

Во время поворотов в движении большая часть нагрузки приходится на одну из сторон автомобиля, а соответственно и ступицу. Во время вхождения в поворот она издает дополнительные шумы, а после выравнивания транспорта шум пропадает. Таким способом можно определить какой из подшипников неисправен, левый или правый.

Если один из ступичных подшипников выходит из строя он начинает издавать посторонние шумы при езде по прямой дороге во время набора скорости. Чем выше скорость тем громче гул или треск. При обнаружении таких шумов сильно разгоняться не стоит, это небезопасно, тем более износ подшипника резко возрастает.

Советы по дальнейшему обслуживанию

Последние версии ступичных подшипников дополняются встроенным в уплотнительное кольцо магнитным триггерным колесом. При его прохождении около металлического сердечника, размещенного на датчике ABS, на управляющий модуль подается сигнал переменного тока, регулирующий скорость вращения при движении .

Сигнальное напряжение не доходит до управления, т.к. между ними расположено уплотнение, блокирующее сигнал. Без разрушения триггерного колеса разобрать узел не удастся.

Для корректной работы датчика ABS нужно периодически удалять ржавчину проволочной щеткой и наносить антикоррозионную смазку. Чтобы не возникал неправильный крутящий момент на осевой гайке, нельзя при замене подшипника вместо динамического ключа применять обратный молоток.

Ремонт ступицы своими руками

Для того, чтобы самостоятельно поменять ступицу на оси авто, водителю необходимо запастись определённым набором инструментов, включающим в себя следующие предметы:

• 2 съёмника – для колец, которые стопорят деталь от случайного соскакивания, а также чашечный элемент.
• Обязательно понадобится домкрат для подъёма авто, а также тиски, чтобы зафиксировать деталь.
• Последнее, что потребуется – это стандартный набор простых инструментов – наборы зубил, ключей, отвёрток и молотков для лучшего демонтажа прикипевшего изделия.

После того как все инструменты на месте, процедура выполняется в соответствии со следующим алгоритмом:

• Авто приподнимается на домкрате.
• Демонтируется колесо, закреплённое на повреждённой ступице.
• Раскручивается гайка, держащая ступицу при помощи ключа. Если это не удаётся, придётся ее рассверлить и демонтировать, используя зубило.
• Тормозной диск аккуратно освобождается от суппорта, рулевых наконечников и, самое главное, шаровых опор. Если все эти элементы сильно прикипели во время долгой эксплуатации, их следует обработать проникающим составом для удобства снятия.
• Отвернув все гайки, аккуратно выбивается молотком тормозной диск, и после этого автолюбителю никто не мешает дотянуться до ступицы.
• Далее нужно аккуратно открутить болт регулировки системы сход-развала и демонтировать ступицу при помощи аккуратного и равномерного воздействия на неё молотком, ударным методом.
• После демонтажа повреждённой ступицы необходимо зачистить её посадочное гнездо на полуоси, обработать его смазкой и аккуратно установить новый элемент.
• Последний этап – все снятые элементы после обработки смазкой одеваются на свои места и тщательно затягиваются болтами и гайками. Если в ходе разборки подвески пришлось рассверливать некоторые метизы, то их необходимо заменить на новые.

Важно!
Несмотря на габариты автомобилей, их марки, а также тип привода, как правило, все ступицы имеют схожую систему крепления, отличаясь лишь в нюансах. Приведённая выше инструкция вполне подходит практически для всех марок автомобилей.

Течь из амортизатора

Установка нового подшипника

Прежде, чем заняться заменой переднего ступичного подшипника Кашкай, проверьте узлы и детали, к которым имеется доступ: шаровые опоры, пыльники, подвеска, состояние креплений. Зачистите от ржавчины и грязи, проверьте другие узлы

Инструкция по установке нового подшипника ступицы передний Ниссан Кашкай j10:

1. Проверка посадочного места на приводе, зачистка, смазка.

1. Возьмите ступичный узел одной рукой, а второй защитный кожух.
2. Совместите отверстия ступичного узла, кожуха и поворотного кулака.

1. Наживите все болты крепления.
2. Сделайте равномерную протяжку. Подключите датчик ABS.

1. Закрутите гайку привода, застопорите. Установите тормозной диск, суппорт.
2. Установите колесо, закрепите гайки колеса. Замена переднего подшипника ступицы Ниссан Кашкай завершена.

Сборка узла подшипника передней ступицы Кашкай

4-отверстия корпуса ступицы совмещают с отверстиями поворотного кулака, как на фото ниже

Цифрой 1 обозначены отверстия поворотного кулака. Болт 2 вставляется с обратной стороны кулака и совмещается с отверстием 3 ступицы, которое имеет внутреннюю резьбу. Между ступицей и кулаком стоит кожух (на схеме не указан).

Замена подшипника передней ступицы Кашкай по этой технологии существенно облегчает и ускоряет ремонт. У других автомобилей приходится впрессовывать подшипник в ступицу, затем ее впрессовывают в поворотный кулак.

Важно знать:И хотя на передний ступичный подшипник Ниссан Кашкай цена выше, чем на отдельный, в конечном итоге качество заводской сборки существенно влияет на долговечность эксплуатации узла

Почему стоит серьезно отнестись к данной неполадке

Прежде чем думать о том, как проверить подшипник ступицы переднего колеса, следует осознать всю серьезность возможной неполадки. Выход из строя данного элемента чреват не только неприятным шумом, который будет раздражать пассажиров и водителя.

Однажды, вместо гула вы услышите хруст и громкий треск.

Это будет сигналом о том, что подшипник полностью разрушился, в результате чего заклинит ступица колеса, а шаровая опора рычага подвески будет деформирована.

Если это произойдет на высокой скорости, то последствия тут бывают более чем плачевными. В результате, не помешает знать, как проверить ступичный подшипник ВАЗ 2110 и других автомобилей.

Что может привести к поломке элемента

Чтобы проверка ступичного подшипника требовалась вам как можно реже, необходимо понимать, какие именно предусловия у поломки данного элемента. Как правило, подобные устройства весьма надежные и долговечные.

Они могут нормально работать даже в достаточно сложных условиях. В то же время, хотя производители часто указывают большой ресурс элемента, подобные комплектующие могут выйти из строя уже через сотню тысяч километров пробега.

Именно тогда и требуется диагностика подшипника ступицы.

В основном, к поломке детали приводит:

• низкое качество дорожного покрытия, что проявляется в повышенной нагрузке на подвеску;
• естественная выработка ресурса;
• плохая смазка ступичного подшипника, а также неэффективное уплотнение;
• неправильный монтаж элемента.

Таким образом, все это приводит к поломке элемента. Но убедиться в неисправности можно лишь тогда, когда вы знаете, как проверить подшипник ступицы.

Диагностика ступицы колеса

Итак, прежде всего, ответ на вопрос, как проверить передний ступичный подшипник, состоит в том, чтобы прислушаться к своему транспортному средству. Характерным симптомом тут выступает монотонный гул на низких частотах. Более четко шумы можно услышать на поворотах при скорости от 20 километров в час.

Еще одним вариантом того, как проверить подшипник ступицы переднего колеса ваз 2110, является выполнение резких поворотов на небольшой скорости (20-30 километров в час).

Если мы поворачиваем влево, при этом гул пропадает, значит именно левый подшипник вышел из строя (ведь в случае крена вся нагрузка будет идти на правое колесо). Точно так же можно проверить работоспособность подшипника ступицы правого колеса.

Определяем наличие люфта

Для более точного определения ситуации, нам понадобится домкрат. С помощью такого инструмента вывешиваем колесо, после чего проверяем, есть ли люфт. Одной рукой мы берем колесо сверху, а второй – снизу. Пробуем немного покачать его.

Если ощущается люфт, значит, все дело кроется в подшипнике, который нужно сразу же заменить.

В то же время, появление люфта может свидетельствовать также о неисправности одного из элементов подвески. Проверить это достаточно легко. Необходимо просто полностью выжать тормоз, если при этом люфт не исчезает, значит, проблему следует искать не в подшипнике. Кроме того, иногда люфт свидетельствует о том, что подшипник плохо закрепили, так что стоит проверить, не ослабло ли крепление.

Дополнительно вам поможет видео о том, как проверить ступичный подшипник. Найти его можно найти на нашем сайте. В видео подробно даются ответы на все возникающие вопросы как проверить ступичный подшипник:

Стоит ли менять элемент своими руками

Определив, что проблема кроется именно в подшипнике, можно отправиться на СТО или же заняться ремонтом самостоятельно, если у вас есть специальные навыки и умения.

Но тут нужно быть предельно аккуратным, верно выставить зазор при монтаже, а также не использовать острых инструментов, которые могут повредить уплотнение подшипника.

Во время запрессовки элемента в отверстие, необходимо передавать усилие на наружное кольцо. Устанавливая же подшипник на ось, следует проследить, чтобы воздействие шло именно на внутреннее кольцо.

Итак, мы узнали, как проводится подробная диагностика подшипника передней ступицы. Необходимо еще раз подчеркнуть, что подобная неполадка является более чем серьезной.

При обнаружении гула, люфта или других признаков, следует тщательно проверить элемент. Если у вас возникают определенные сомнения, то тут необходимо обратиться к профессионалам или заменить неисправный подшипник.

Так вы сможете уберечь себя от различных происшествий на дороге.

Видео о том, как проверить подшипник ступицы переднего колеса:

Регулировка ступичного подшипника

Для проведения работ понадобится:

• домкрат;
• баллонный ключ;
• динамометрический ключ;
• прочная отвертка;
• зубило;
• молоток;
• набор торцевых ключей, в том числе большого размера (на 32 и более).

Чтобы отрегулировать подшипник ступицы нужно выполнить такие действия:

• поддомкратить колесо;
• открутить болты крепления и снять колесо;
• снять защитный колпак узла подшипника, используя зубило с молотком;
• поставить колесо на место, закрепив его двумя болтами;
• выпрямить буртик ступичной гайки и открутить ее торцевым ключом (обычно на 27);
• заменить гайку новой и затянуть с усилием 20 Н*м (более точную цифру можно узнать в инструкции по ремонту конкретной модели авто);

• ослабить затяжку гайки до 0,7 Н*м, затем еще отпустить, повернув на 25 градусов;
• проверить люфт ступицы, покачав колесо (она не должна быть жестко зажата или сильно болтаться);
• зубилом загнуть буртик гайки в паз, зафиксировав ее;
• снять колесо;
• установить защитный колпак;
• поставить колесо и опустить домкрат.

После этого стоит совершить небольшую тестовую проверку и снова проверить наличие люфта, поддомкратив машину. Если же регулировка не помогает, придется менять подшипник. Это требует специальных навыков и приспособлений, поэтому лучше воспользоваться услугами сервисного центра.

Когда проводится замена

Когда в рамках диагностики вы установили, что колесо ведет себя нехарактерным образом, потребуется заменить элемент ходовой части.

Затягивать с заменой ступичного подшипника ни в коем случае нельзя, поскольку это грозит потенциальной потере управления прямо на ходу. Фактически есть риск остаться без колеса.

Если в рамках проверки вы заметили люфт, не всегда нужна полная замена подшипника. В некоторых случаях проблема устраняется путем регулировки осевого зазора. Здесь потребуется воспользоваться регулировочной гайкой и своим стандартным набором инструментов. Регулировочную гайку требуется затянуть в соответствующем необходимом положении. В рамках выполнения регулировки обязательно используйте свежую смазку высокого качества. Шум, скрип и стук свидетельствует о том, что подшипник пора менять. Иных вариантов тут попросту нет.

Сам износ происходит в основном из-за естественных процессов в рамках эксплуатации. Средняя продолжительность жизни ступичного подшипника составляет 100 тысяч километров.

Но также большую роль играют ударные нагрузки. Когда мы ездим с вами по плохим дорогам, постоянно наезжаем на выбоины и попадает в ямы, коих просто огромное количество, все это действует на ходовую часть и способствует ускоренному износу подшипника.

Когда надо менять ступичный подшипник

Ступичный подшипник считается важной комплектующей ходовой части автомобиля, расположен в ступице передних и задних колес, обеспечивает ее свободное вращение на оси, чтобы маневрирование было безопасным и предсказуемым. Находясь под постоянным давлением, подшипник изнашивается, и через определенный срок эксплуатации он требует замены

Ни в коем случае ремонтные работы нельзя откладывать, стоит своевременно решать вопрос, как поменять передний ступичный подшипник, выполнить его демонтаж, а потом совершить опрессовку, протестировать выполненную работу.

Замена ступичного подшипника

Чтобы понять, когда стоит заменить подшипник в ступице, не обязательно ехать на площадку диагностики, снимать колесо. Можно просто прислушаться и присмотреться к поведению автомобиля. Появление назойливых вибраций, частого хруста и поскрипывания даже при прямолинейном движении транспортного средства, указывает на то, что подшипник подходит к крайней степени износа, и его обязательно надо заменить в срочном порядке.

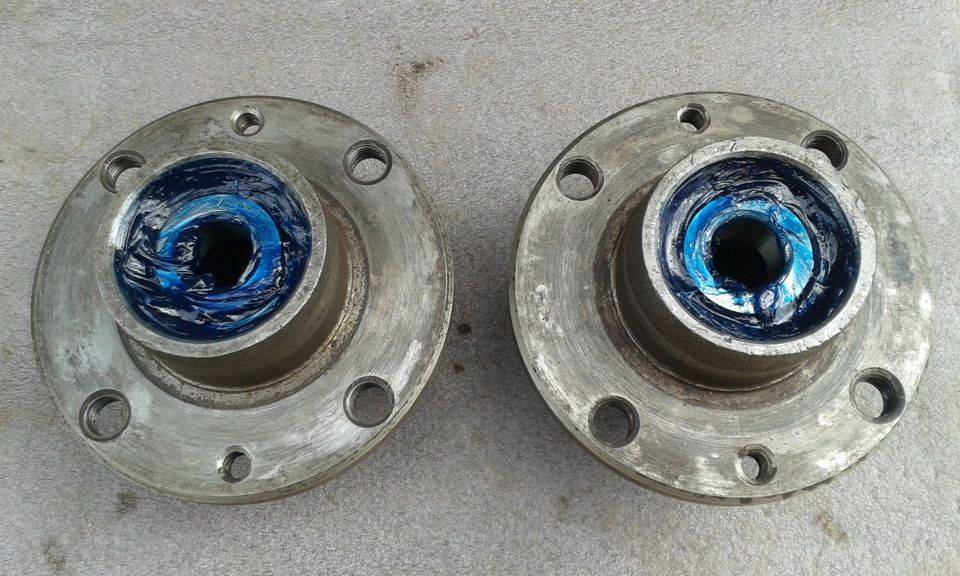

Ступичный подшипник

Деталь небольшая, но от нее также зависит способность автомобиля уверенно двигаться в нужном направлении, не угрожая безопасности всем участникам дорожного движения. А вот если ступичный подшипник выйдет из строя, то вероятность создания аварийной ситуации на дороге возрастает на 30%, а вот управляемость автомобиля из 100% зоны уйдет, то есть ухудшится и дойдет только до 40% успешных маневров. И это уже повод трубить тревогу!

Бывалые автолюбители перед тем, как сесть за руль, всегда смотрят под капот машины, простукивают колеса, проверяют их на проявление люфта. И как только уверяться, что все в порядке, берутся за ключ зажигания. А потом еще несколько минут прогревают двигатель, прислушиваются к звукам, оценивают угол показа боковых зеркал, только потом покидают стартовую площадку. Да, спешность в действиях водителя вообще должна отсутствовать. Напомним основные признаки износа подшипника в ступице.

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Это интересно: Ремонт сколов на лобовом стекле своими руками

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Заключение

На начальной стадии проявления дефектов ступичных подшипников люфт может и не появиться, единственный симптом – шум при вращении колеса. Провести диагностику, чтобы определить, какой именно из подшипников вышел из строя, можно самостоятельно, вращая вывешенные при помощи домкрата колеса.

Замена ступичного подшипника — сложная процедура, требующая инструмента для съема и прессовывания подшипника в ступицу. Но при наличии оборудования и определенных навыков многие автовладельцы делают это самостоятельно

Важно понимать, что неправильная установка подшипника приведет к его быстрому выходу из строя, поэтому работу выполняйте очень аккуратно

Печать
