Почему нет зарядки на аккумулятор в машине: причины, диагностика и ремонт

Причины, почему генератор не заряжает аккумулятор

Если в комбинации приборов горит сигнализатор разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. После разряда батареи до минимального значения система управления двигателем перестанет работать и двигатель заглохнет. Рассмотрим основные причины, почему не идет зарядка с генератора на аккумулятор. На автомобиле есть два источника тока: аккумулятор (АКБ) и генератор. АКБ используется при запуске двигателя (для питания стартера), а также для других потребителей, когда двигатель не работает. После запуска двигателя основной источник тока — генератор. Он обеспечивает током все потребители, включая систему зажигания, и заряжает АКБ.

Сколько можно проехать без генератора на аккумуляторе?

Для экономии запаса энергии АКБ отключите ненужные потребители электричества: аудиосистему, обогрев сидений и т.п. Постарайтесь также без необходимости не останавливать и не пускать двигатель. В обычных условиях полностью заряженной батареи при отсутствии зарядного тока хватает примерно на один час движения.

Порядок поиска причины, почему генератор не дает зарядку на аккумулятор

1. Проверьте, не оборван ли ремень привода вспомогательных агрегатов (или ремень генератора). Если ремень цел, проверьте его натяжение.

2. Если натяжение ремня в норме, а сигнализатор все равно горит, проверьте надежность подсоединения колодки жгута проводов и клеммы «плюсового» провода к генератору

Обратите внимание, что провода могут быть оборваны или обломаны внутри изоляции

3. Проверьте надежность подсоединения проводов к клеммам АКБ.

4. Проверьте целостность передохранителя генератора в монтажном блоке моторного отсека. При необходимости замените перегоревший предохранитель.

Если после всех принятых мер лампа зарядки продолжает гореть при работающем двигателе, то, вероятнее всего, неисправен генератор (например, неисправен регулятор напряжения). Как проверить генератор мы рассказывали ранее.

Источник

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

Слабый контакт клемм АКБ;
Обрыв ремня генератора;
Перегоревший предохранитель зарядки аккумулятора;
Вышедшая из строя аккумуляторная батарея;
Обрыв проводки или её короткое замыкание;
Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Аккумулятор не заряжается от ЗУ: внешние факторы возникновения неисправности

Когда батарея заряжается от зарядного устройства, она в любом случае будет греться, так как через нее проходит ток.

Если вы заметили, что при зарядке устройство все равно не может держать заряд, точно убедиться в этом позволят следующие факторы:

В первую очередь надо проверить состояние клемм. Как мы уже сказали, из-за окисления ЗУ не сможет передавать ток на АКБ.
Для визуальной проверки можно воспользоваться тестером. Оптимальный параметр напряжения на выводах устройства составляет 12.5-12.7 вольт. Если вы подключили ЗУ и завели двигатель, это эта величина должна подняться примерно до 13.5-14 вольт. Попробуйте поддать газу и посмотреть, как изменяется этот параметр. Если при нажатии на педаль он падает, то нужно проверять генераторный узел.
Визуально можно осмотреть щетки регулятора напряжения, если есть возможность. Со временем они приходят в негодность из-за износа, поэтому сам регулятор время от времени приходится менять.
Неисправность может быть связана с механическим повреждением корпуса батареи. Если на корпусе имеются трещины и прочие дефекты, это может привести к утечке раствора электролита из конструкции. А если в АКБ не будет жидкости, то работать она не сможет.
Что касается именно электролита, то следует проверить наличие раствора в банках устройства. Если жидкости в аккумуляторе мало или она вовсе отсутствует, то ее нужно добавить перед тем, как заряжать устройство.
Причина неисправности иногда кроется в выходе из строя зарядного устройства для автомобильного аккумулятора. Такая проблема приведет к необходимости проведения ремонта устройства (автор видео — Corleone).

Причины возникновения неисправности стартерных автомобильных аккумуляторов

Средний срок службы современных АКБ составляет от 4 до 6 лет.

Срок службы аккумулятора разряженного на 25% значительно сокращается при:

неисправности генератора и регулятора напряжения;
неисправности стартера, приводящие к увеличению силы тока или увеличению количества попыток запуска двигателя;
окислении клемм силовых проводов;
постоянном использовании мощных потребителей при долгих простоях в пробках;
многократном прокручивании коленвала стартером но коротких поездках.

Пониженный уровень электролита во время эксплуатации АКБ также является ключевой причиной быстрого выхода из строя батареи. Поэтому причиной неисправности может стать:

Редкий контроль уровня электролита. Летом проверку нужно делать чаще ведь высокая температура способствует быстрому испарению воды;
Интенсивная эксплуатация автомобиля (когда пробег более 60 тыс. км за год). Требует проверки уровня электролита не реже чем каждые 3-4 тыс. км пробега.

Так или иначе, если визуальный осмотр не дал результатов, нужна углубленная диагностика. Также проверка часто позволяет понять прямо на месте, что именно стало причиной неполадок: АКБ, проводка, контакты, сам генератор и т.д.

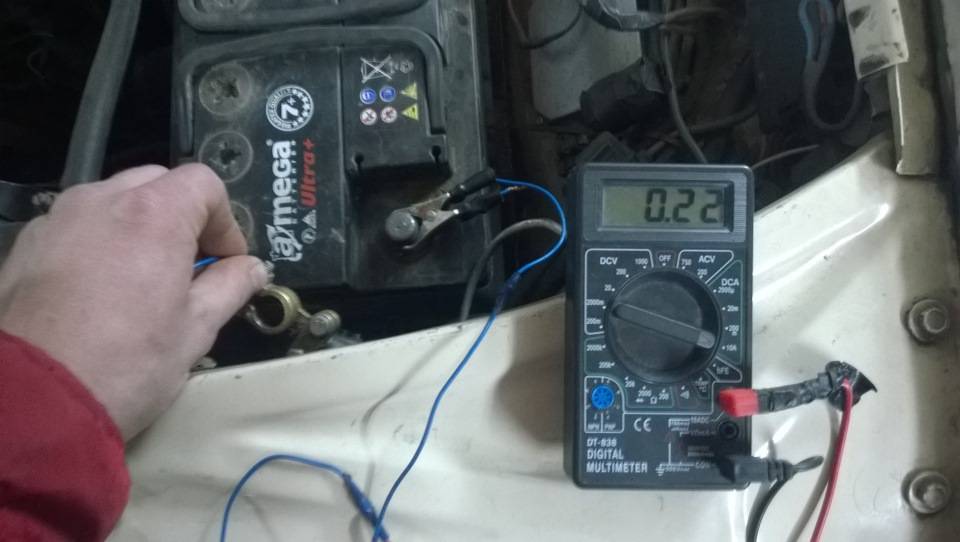

Для проведения быстрой диагностики нужно заранее подготовить тестер-мультиметр и выполнить ряд определенных действий:

Сначала двигатель автомобиля нужно завести, затем потребуется замерить напряжение аккумулятора (норма: от14.2 до 14.7 В);
Если напряжение меньше, а на панели горит значок АКБ, скорее всего, неисправен генератор;
Для подтверждения этого предположения с АКБ снимается клемма, идущая от генератора;
Если генератор не дает заряд, двигатель сразу заглохнет.

Определить, почему не заряжается аккумулятор можно, если воспользоваться эффективным способом.

Для проверки плотности используется ареометр. Тестирование проводят для каждой банки. Новый аккумулятор имеет плотность в 1,26–1,27 г/см3. В процессе зарядки аккумулятора плотность электролитического состава постепенно повышается. Если уровень плотности не изменяется, то аккумулятор автомобильный не заряжается. О проблемах с электролитическим составом свидетельствует и наличие взвеси, помутнение.

Процедура восстановления выполняется в такой периодичности:

Мутный состав аккуратно сливается. Для этих целей используют резиновые перчатки и защитную одежду. Ведь в состав электролита включены компоненты, которые способны нанести вред.
Для промывки банок применяют очищенную дистиллированную воду.
При заливке нового электролитического состава отслеживается степень плотности. При необходимости автомобильный аккумулятор заряжается.

Аккумулятор не заряжается от зарядного устройства, если произошло короткое замыкание свинцовых пластин. Происходит это из-за частичного или полного осыпания свинца, его контакта с токопроводящими выводам и торцами электродов.

Еще одна причина КЗ – выход из строя или истирание сепараторов. Это приводит к контакту отрицательного и плюсового выводов. К таким эффектам приводят разнообразные деформации.

В некоторых случаях допускается восстановление банок. Если такие действия осуществить нельзя, то аккумуляторная батарея заменяется.

Нередко аккумулятор не берет заряд из-за образования налета (сульфатации) на токопроводящих выводах. Этот эффект возникает из-за того, что источник питания заряжается не до конца в течение длительного времени. На начально этапе аккумуляторная батарея восстанавливается. Для этого выполняется циклическая подзарядка.

Источник питания не заряжается до конца и в том случае, если целостность корпуса нарушена. Ведь это провоцирует вытекание электролитического состава, испарение жидкости. Для заделки микротрещин используют пайку, клеевой состав. Восстановление проводят после слива электролитического состава, промыва банок и сушки корпуса.

Очистку токопроводящих клемм проводят по определенной схеме:

Корпус источника питания и банки промываются. Для этого используют дистиллированную воду.
Тщательно высушенную батарею заполняют электролитическим составом с требуемой плотностью. Используя зарядное устройство, источник подзаряжается. В процессе проверяется плотность. Если возникает необходимость, вводят жидкость или дистиллированную воду
Зарядный агрегат не отключается до того момента, пока он заряжает аккумулятор. Проверяется каждая секция.
Если источник питания или батарея на ноутбуке не заряжается, то ЗУ отключают. Проверяют плотность, заливают электролитический состав.

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как выбрать генератор для замены

При покупке нового генератора с гарантией этот пункт будет излишним. Но чаще всего дешевле и практичнее будет приобрести деталь с разборки, бывшую в употреблении. При покупке генератора с рук есть риск получить неисправную деталь.

При покупке нужно проверить генератор по следующему алгоритму:

Визуальный осмотр. вмятины, трещины на корпусе, разбитые посадочные места и заломанный крепеж — причина торговаться или отказаться от покупки.
Вращение шкива. Вал не должен подклинивать и вращаться бесшумно, радиальный и осевой люфт недопустим.
Осмотр таблички. Лучше выбрать генератор, полностью идентичный штатному по напряжению и оборотам.
Осмотр токосьемных колец и щеток. Если на медных дорожках ротора глубокие бороздки от щеток, значит генератор служил долго.
Проверка работоспособности генератора. Потребуется аккумулятор и лампочка-контролька на 3 вольта. Подключаем минус аккумулятора к корпусу детали, плюс — на клемму возбуждения, обозначенную цифрой «30». Один провод лампочки присоединяем к массе, второй — к клемме «+» генератора. Резко крутим рукой шкив генератора. Если он исправен, трехвольтовая лампочка будет вспыхивать ярким светом.
Проверка генератора на пробой обмоток. Технология описана выше.

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Сгорел предохранитель

Для начала стоит проверить, а не врёт ли сам индикатор заряда аккумулятора на панели приборов. Иначе вы будете искать причину там, где её нет.

Для начала стоит проверить предохранитель

Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется. Вернуться к содержанию

Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить. Вернуться к содержанию

Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

С неисправным регулятором напряжения авто эксплуатировать нельзя

Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Неисправный диодный мост требует ремонта у автоэлектрика

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
- слабый контакт между проводами или обрыв в электрической цепи;
- некорректная регулировка;
- замыкание между контактами;
- спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
- неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
- неверно выполненное «прикуривание» от другого авто;
- грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

мгновенная разрядка полностью заряженного аккумулятора;
появление свистящих звуков из-под капота при запуске двигателя или во время движения;
на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
быстро тускнеют фары при движении;
выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
Простаивание в многочасовых пробках при работающем двигателе.
