Двигатель ИЖ Планета 3, 4 и 5, разборка, сборка для ремонта и тюнинга
Разборку двигателя нужно производить предварительно слив с его масло и демонтировав с рамы мотоцикла, нужно обязательно двигатель тщательно помыть. Для этого желательно применить аппарат высокого давления (автомойка) с применением автомобильного шампуня. Помыв двигатель обезопасив от попадания грязи внутрь его, приступаем к разборке.
Удаляем правую крышку двигателя, снимаем генератор (открутив крепежные болты). Аккуратно нужно не испортить паронитовую прокладку снимаем крышку и разбираем коробку. Вынимаем шестерни с валами и разбираем механизмом переключения, Снимаем с двигателя рычаги управлния, снимаем крышку сцепления. Разбираем полностью сцепление и снимаем моторную цепь.
Разбираем поршневую, снимаем головку цилиндра (отвернув гайки крепления), затем снимаем цилиндр. После этого снимаем поршень с коленчатого вала, предварительно вынув стопорные кольца и аккуратно выколачиваем поршневой палец.
Кладем двигатель на левый бок и аккуратно не повредив головки, выворачиваем болты соединения, Применив мощную отвертку. Затем выбиваем на половину длины втулки центрирующие половинки картера.
Разобранные детали нужно промыть в бензине внимательно осмотреть, поврежденные и неисправные заменить новыми. Место соединения половинок картера очистить от старого клея
На сальниках (манжетах) обратить внимание на трещины и на пружинки. Подшипники должны легко без заклинивания вращаться и не должны иметь люфта
Подготовив исправные детали приступаем к сборке.
Сборку двигателя делаем в противоположном порядке разборки. Обязательно нагреваем половинку картера до той же температуры, что облегчает сборку и сохраняет поверхность картера от повреждений при запрессовке. Соединение половинок картера нужно промазать клеем БФ-4.
Поршень при установке на коленчатый вал желательно нагреть до температуры в 60 градусов, это поможет при вставке поршневого пальца. Также нужно при сборке зеркало цилиндра и поршневой палец смазать моторным маслом.
Сборка и разборка двигателя ИЖ Планета 5
Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности.
Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать».
Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.
Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника.
Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.
Пошаговая схема разборки:
- Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
- Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
- Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
- Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
- Убираем все доступные детали, относящиеся к коробке передач.
- Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
- Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
- Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.
- Откручиваем стопорную пластину и снимаем ее.
- Вынимаем кольца-шайбы, попутно отмечая их порядок.
- Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
- Щипцами убираем стопорное кольцо. Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
- Легким постукиванием вынимаем направляющие узлов переключения скоростей.
- Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
- Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.
Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.
Сборка двигателя иж планета 5
Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.
- Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
- Стыковочные плоскости отчищаются от следов герметика или прокладок.
- Элементы узла переключения передач полируется до блестящей поверхности.
- Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
- Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
- Следом монтируем ролики коренных подшипников и смазываем их.
- Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
- Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
- Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.
Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.
Плюсы от расточки коленвала
В процессе эксплуатации коленчатый вал подвергается большой нагрузке, что приводит к возникновению самых различных дефектов. Постоянное снижение уровня чистоты и образование на поверхности неровностей приводят к ухудшению работоспособности системы. Избавиться от них можно только методом расточки. Помимо того, что вам не придётся покупать полностью новый коленвал, к числу преимуществ данной процедуры входят следующие моменты:
- Обеспечивается идеальная чистота рабочих поверхностей. Использование специальных растворов и инструментов позволяет избавить деталь от инородных отложений.
- Исправление дефектов (бочкообразности), которые возникают из-за неравномерных усилий при работе механизмов. Это приводит к возникновению зазоров в сопрягающихся деталях.
- Устраняется овальность шеек, которая образуется из-за одностороннего усилия от шатуна и является побочным эффектом конструктивной особенности коленвала. Овальность возникает по истечении длительного эксплуатационного периода.
- Восстанавливается диаметр шеек. Уменьшение диаметра шеек происходит неравномерно и зависит от режима работы цилиндров.
Коленвал и его устройство

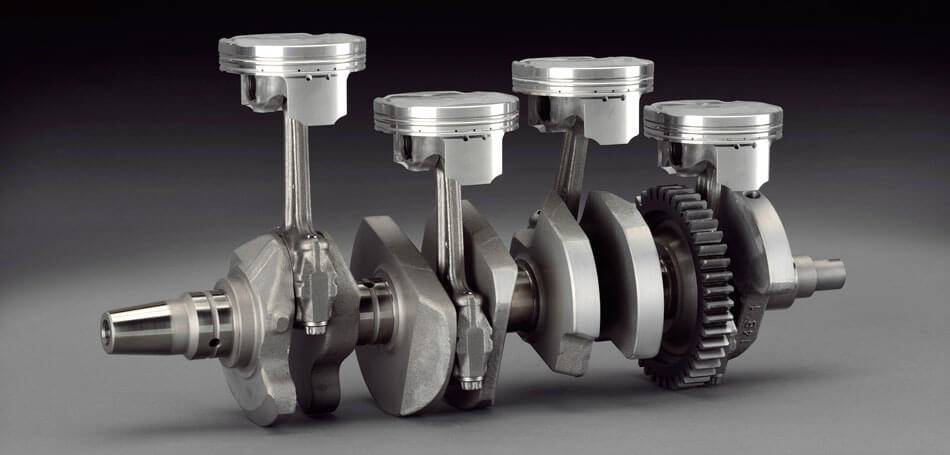

Данный узел и в машинах и в мотоциклах отвечает за передачу поршневыми шатунами усилий и преобразует их в известный всем крутящий момент, проходящий сквозь маховик трансмиссионной системы.
В конструкцию коленвала входят два вида шеек: коренные и шатунные, а также щеки и противовесы. При этом находиться шейки могут по-разному в зависимости от того, какое количество цилиндров имеет механизм. Так, двигатель V-образного типа имеет в пару раз больше шатунов нежели шеек. Объясняется это тем, что их расположение составлено парно на каждой шейке шатуна в устройстве коленвала.
У автомобилей количество коренных шеек на одну больше, чем шатунных. Располагаются они с двух сторон шатунной шейки. Если говорить о двигателях многоцилиндрового типа, то у них те же шатунные шейки находятся в разных плоскостях. Это требуется для равномерного распределения такта на все цилиндры. Соединение шеек обеспечивается щеками. Такое распределение вызывает особую центробежную нагрузку, исходящую от кривошипов, а ее уменьшением и ослаблением заняты противовесы и полые шейки. Длительность срока службы шатунных и коренных шеек, сделанных для коленвалов из стали, обеспечивается за счет закалки специальными высокочастотными токами.
Щеки оснащены каналами, сквозь которые проходит поступающее от коренных шеек масло и входит в шатунные шейки. В последних есть «грязеуловитель» в виде полости, которая при вращении коленного вала и содействии центробежных сил улавливает любые загрязнения на собственных стенках. Почистить засоры можно через пробки, расположенные в торцах.
Источник
Подробная инструкция
С причинами и симптомами необходимости восстановления мы разобрались. Где расточить коленвал и сколько это стоит? Именно такой вопрос приходит в голову каждому владельцу транспортного средства, столкнувшегося с необходимостью ремонта узла. Ответ прост — коленчатый шкив вполне можно расточить в домашних условиях, разумеется, при наличии необходимого оборудования (станка), инструментов и определенных знаний.
Но вы должны максимально понимать эту тему, поскольку изучить техническую литературу и посмотреть один раз, как это делает специалист, будет крайне недостаточно. Как минимум, нужно иметь соответствующий опыт. Итак, как происходит расточка — весь технологический процесс с подробным описанием предоставлен ниже.
Инструменты, станок
Первое, что вам потребуется для восстановления узла — это специализированный станок
Учтите, что без него работа будет невозможной, станок — это самое важное.
Набор гаечных ключей.
Этапы
Итак, перейдем к технологическому процессу. В первую очередь необходимо будет демонтировать с мотора все навесное оборудование. В данном случае нужно также снять сцепление с маховиком, а также КПП. Слейте все расходный материалы (моторную жидкость, антифриз) из систем. Подождите какое-то время, пока полностью не сольется все масло. Используйте весь необходимый для этого инструмент.
После того, как демонтировано все навесное оборудование, мотор следует вытащить из подкапотного пространства. Разумеется, самому справиться с этой задачей у вас вряд ли получится, поэтому заранее позаботьтесь о том, чтобы у вас был помощник.
Далее, необходимо вскрыть поддон двигателя. После этого можно открутить крышки шатунных и коренных подшипников. Используйте для этого весь необходимый инструмент. Когда крышки откручены, их можно демонтировать вместе с вкладышами, а сам коленчатый шкив для восстановления следует извлечь.
Следующим этапом процесса восстановления коленчатого вала будет полная прочистка. Это делается перед тем, как осуществлять его расточку. Очистка элемента должна быть наиболее эффективной, поскольку этот шаг является очень важным во всем процессе.
Как правило, сам процесс шлифовки начинается с работы с шатунными шейками. Чтобы осуществить эту процедуру, коленчатый вал необходимо установить на специализированный станок. Как вы можете увидеть на фото, такой станок вы вряд ли сможете взять в прокат, поэтому данная процедура возможна только в специализированных автосервисах или на производстве. Шатунные шейки необходимо правильно отшлифовать, соблюдая технологию (сначала измеряется самая изношенная шейка, чтобы определить размеры, до которых необходимо осуществлять расточку). Если ошибиться в этом вопросе, последствия могут быть необратимыми вплоть до того, что потребуется замена компонента.
Когда этот шаг завершен, на станке необходимо осуществить балансировку. После балансировки при помощи стоек с индикатором элементы должны находиться в таком виде, чтобы ось шеек не совпадала, их следует выставить по оси вращения
Это условие является обязательным, поэтому также обратите на это внимание. Таким образом при балансировке наружная поверхность шеек стачивается до нужных габаритов.
И только потом, когда выполнены все приведенные выше действия и узел установлен на станок, можно приступать к самому процессу шлифовки коленчатого шкива
Вам необходимо правильно его отшлифовать, после чего коленчатый вал промывается. Промывка должна осуществляться очень качественно, особое внимание необходимо уделять смазочным каналам.
После всех этих этапов наступает черед коренных шеек. Как и в предыдущем случае, начать необходимо с той шейки, которая изношена больше остальных. Таким образом определяется их ремонтный размер. Все остальные шейки подгоняются под эти габариты.
Затем, когда все этапы процесса завершены, вам следует осуществить проверку правильности формы узла. Сравнивать со стандартами бессмысленно, иначе в чем смысл шлифовки. Но все размеры должны соответствовать друг другу и быть пропорциональны. Некоторые осуществляют расточку коленвала с напылением, такой шаг позволяет увеличить ресурс эксплуатации узла. Однако, напыление не является обязательным условием, поэтому мы обойдемся без него.
Когда все работы завершены, необходимо произвести полную прочистку узла от продуктов износа, то есть металлической стружки и прочего мусора. Далее, узел необходимо смазать, затем собираются все компоненты механизма. Полученный узел монтируется обратно в двигатель. Вся сборка происходит в обратной последовательности.
Детонационное напыление
Самым перспективным способом восстановления параметров коленвала считается детонационное напыление. В этом процессе разгон потока порошка из бункера накопителя до поверхности происходит за счет энергии взрыва, произведенного внутри газового потока.
Используется детонационная пушка. У нее присутствует с одного конца охлаждаемый водой ствол. Его заполняет газовая смесь, которая при достижении нужной концентрации может взорваться.
В результате взрыва в ограниченном пространстве возникает струя, скорость которой 1000…1200 м/с. При соударении с твердой поверхностью в результате удара в зоне контакта температура повышается до 2000…2200 ⁰С. Происходит мгновенное разогревание зоны контакта, частица образует с телом жесткую связь. Ее крайне трудно разрушить механическим путем. Микросварка соединяет разнородные порошок и стальную поверхность.
Детонационное напыление твердых порошков:
После «выстрела» производится продувка ствола негорючим газом. Поток попадает не только на ствол, он направляется в зону сварки, охлаждает ее до 20…30 ⁰С. Затем возобновляется процесс. Происходит очередной выстрел. Еще определенное количество порошка подается на наплавку.
Этот способ наплавки (напыления) превосходит по своим параметрам любой другой вариант.
Внимание! Детонационное напыление может осуществляться не только на металлы. Поток порошка приваривается на пластики, керамику, стекло и другие тугоплавкие материалы
В настоящее время по заказу заинтересованных предприятий может быть спроектировано и изготовлено индивидуальное высокотехнологичное оборудование. Конечно, цена на него может быть достаточно высокой. Высокое качество восстанавливаемых деталей позволит окупить капиталовложения.
Видео: восстановление коленвала.
Как выполнить замену?
Конечно, при некоторых видах неисправностей можно обойтись ремонтом – шлифовкой либо проточкой. Но иногда восстановить вал не получается. В таком случае можно заменить старый механизм на новый. Кстати, в двигателе это наиболее дорогая составляющая. Особенно в дизельных силовых агрегатах.
Прежде чем будет выполнена замена коленвала, проверяются осевые люфты. Это упростит подбор осевых вкладышей. Необходимо найти метки на вкладыше и блоке цилиндров. Они указывают направление установки крышек коренных подшипников. Все детали, которые мешают демонтировать вал, необходимо также снять. В руководствах по ремонту процесс демонтажа описывается по-разному, так как есть 8-ми и 16-клапанные двигатели, с рядной или V-образной системой расположения цилиндров. Затем необходимо установить новый коленчатый вал на место старого – нужно строго соблюдать инструкции производителя автомобиля и не перепутать положение коленвала. Ввиду высокой ответственности все работы нужно производить в специализированном сервисе.
Итак, мы выяснили устройство, назначение и принцип работы коленчатого вала автомобиля.
Как Открутить Шкив Коленвала На Автомате
Как открутить болт шкива коленвала – совершенно не непростая процедура
Если вы столкнулись с неувязкой, как открутить болт шкива коленвала, эта статья вам. Мы тщательно опишем данный процесс, чтоб вы смогли просто и стремительно демонтировать шкив коленчатого вала, а потом заняться его ремонтом.
Как отвернуть болт шкива коленвала: почему все так сложно?
Понимающий автомобилист растрачивает на процесс демонтажа шкива коленчатого вала, обычно, менее четверти часа.
А вот неопытные водители при попытке снять эту деталь без помощи других сталкиваются с обилием заморочек, которые они часто обыденно не могут решить.
Аннотация по проведению ремонтных работ и техобслуживанию хоть какого современного тс содержит исчерпающую информацию о процессе демонтажа, но, к огорчению, она не помогает автовладельцам.
Прежде всего, появляются затруднения с фиксацией коленчатого вала. Демонтировать его очень трудно, если деталь повсевременно крутится, «выскальзывая» из рук.
Также многим неясно, с какой стороны подобраться к болту, на котором держится шкив.
Ну и мощная его затяжка обычно делает процесс снятия узла очень и очень сложным, потому что демонтаж при таких критериях чреват повреждениями покрытия кузова либо частей моторного отдела автомобиля.
Все автоконцерны и спецы автосервисов с огромным усилием создают закрутку гайки или болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).
Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства.
Если болт (гайка) выпадут во время езды, будет тяжело возвратить авто к жизни, чтоб продолжить движение на нем, а сам ремонт изольется, поверьте, «в копеечку».
Не считая того, описываемые крепежные детали наращивают уровень собственной затяжки без помощи других при работе мотора. А окончательную «нерушимость» болту присваивают явления коксования, залипания, коррозии.
Как самому открутить шкив коленвала на Ленсере 9 когда автомат коробка. Также это видео полезно всем.
Как открутить болт шкива коленвала – решаем проблему
С помощью болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив нацелен перпендикулярно оси машины, что, конечно, затрудняет ремонтные работы (добраться до крепления очень тяжело). Чтоб очень стремительно и без затруднений открутить болт, лучше заблаговременно приготовить:
- набор автоинструментов;
- так именуемый «пенек» (либо «козелок»);
- авто домкрат;
- головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).
Процесс при наличии обозначенных приспособлений смотрится последующим образом:
- снимаем колесо (естественно, перед этим необходимо приподнять с помощью домкрата переднюю правую часть машины);
- устанавливаем ТС на «пенек»;
- снимаем щиток мотора, защищающий его от попадания грязищи, воздушный фильтр (они размещаются со стороны капота сверху) и ремень генератора;
- на блоке сцепления открываем заглушку, чтоб можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
- на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).
Говорить о том, как затянуть шкив коленвала и возвратить авто в состояние до ремонта, думается, не требуется. Все операции производятся в обратном порядке.
Как открутить гайку шкива коленвала?
Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.
Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.
Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.
Коленчатый вал это конструкция, короче много раз изогнутая железяка

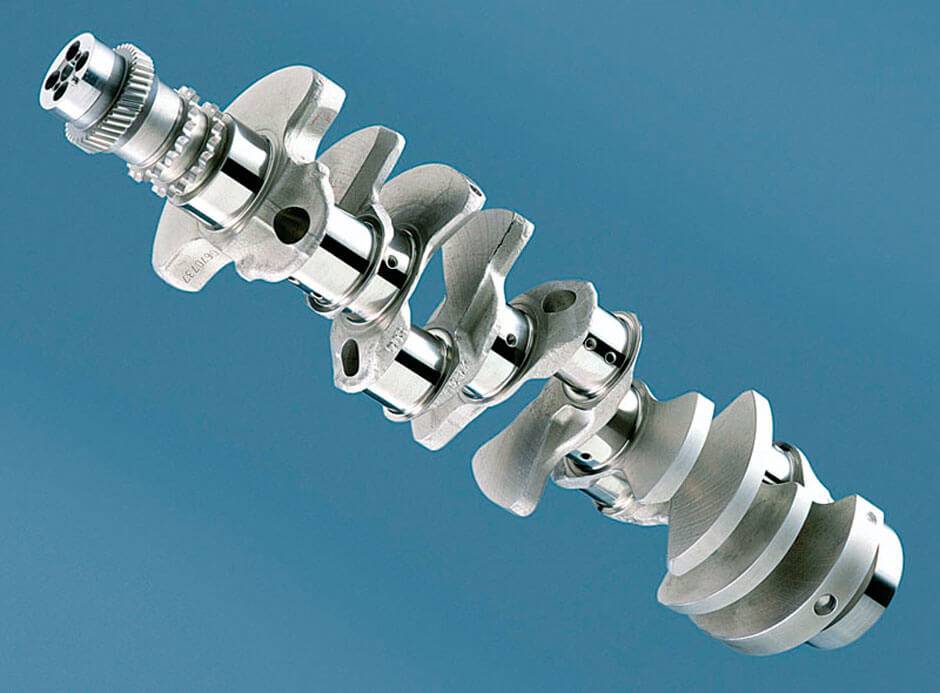

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.
В зависимости от того как расположены коренные шейки, коленвал бывает:
- полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
- неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.
Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

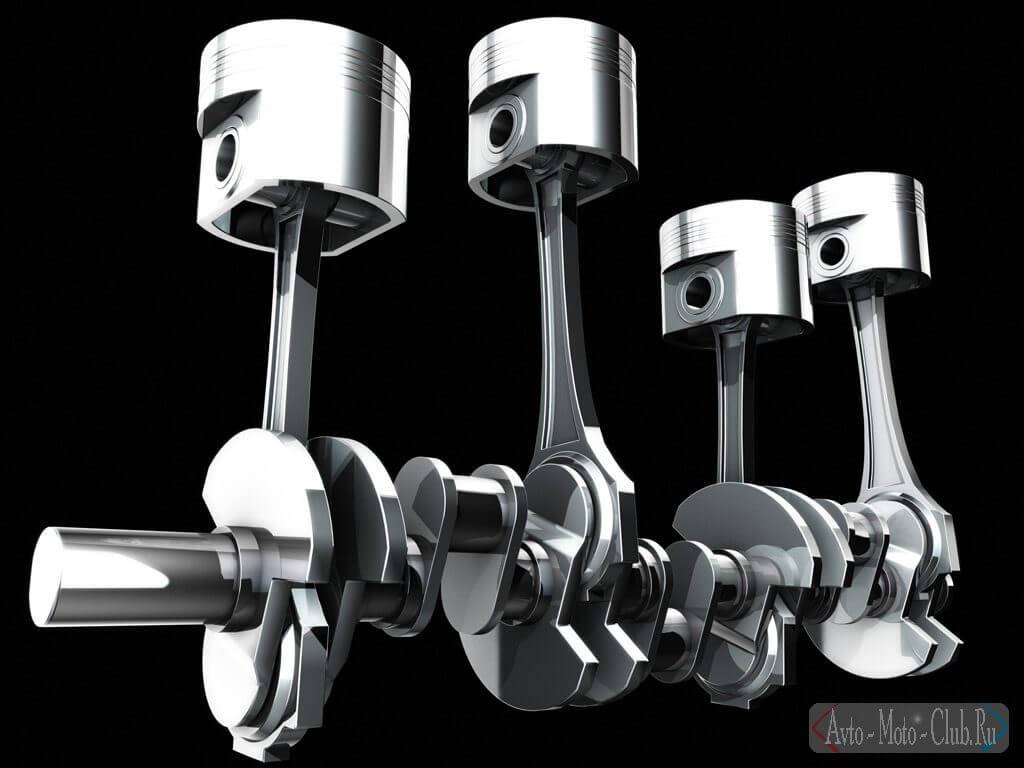

Основные элементы КВ
К основным элементам относятся:
- Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
- Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
- Щеки коленвала – соединяют коренные и шатунные шейки;
- Противовесы – уравновешивают вес поршней и шатунов;
- Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
- Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.
Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками, которые не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.
Движение коленвала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем. Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).
Материалы для изготовления
Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.
У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.
Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.
Важный момент ‒ расположение волокон материалов в заготовке. Чтобы они не перерезались в процессе обработки, применяют гибочные ручьи. Когда заготовка изготовлена, её еще раз обрабатывают высокой температурой и освобождают от окалины.
Материал и технология производства зависит от класса и типа автомобиля.
- Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
- Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
- Для супердорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.
Конструктивные особенности
Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы. Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.
Многие автомобилисты считают, что по маркировке коленчатого вала можно узнать о его характеристиках. Это заблуждение – маркировка лишь номер в каталоге производителя, который используют для подбора запчасти. К свойствам изделия она не имеет отношения.
Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.
А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.
Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.
Центровка коленвала
Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.
Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.
Фото. Замеряем щечки коленвала.
Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.
Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.
Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.
Фото. Так можно смещать щечку коленвала.
Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.
Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.
Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.
Как правильно провести перепрессовку?
Распрессовка необходима в случаях, когда необходимо оценить состояние опорных подшипников. Вытаскивать коленчатый вал нужно предельно аккуратно. Бытует мнение, что погнуть его практически невозможно, однако, это не так.
Погнуть коленчатый вал можно в следующих случаях:
1. Разборка кривошипно-шатунного механизма.
2. Демонтаж опорных подшипников.
3. Снятие вариатора.
Для того, чтобы вытащить коленвал, необходимо, в первую очередь, снять крышку картера двигателя. Чтобы это сделать, расконтрите ее и открутите все болты, которые ее крепят. После этого откроется доступ к коленчатому валу. Вытащить его можно только с помощью специального съемника, так как посажен он очень плотно. Однако, допускается вариант постукивания по нему твердым предметом. При этом, нужно остерегаться резких ударов.
После демонтажа коленвала, проводится внешний осмотр на пример прогиба. Для этого его замеряют штангенциркулем по всей окружности. Для более детального осмотра, рекомендуется применять микрометр. Также, на нем не должно быть каких-либо люфтов и отклонений. Норма отклонений, при этом, не должна превышать 0,05 мм.
Все детали разбираются и подвергаются либо замене в месте перегиба, либо, при отсутствии погнутости, очистке в керосине
При сборке коленчатого вала рекомендуется проявлять особую осторожность, чтобы не нарушить его правильную центровку. Иначе, в последствие, есть риск испортить не только поршневую группу, но и весь двигатель, в целом
