Эксплуатация и режимы вариатора: что нужно знать

Виртуальные передачи

Многие современные вариаторы оснащены так называемыми «виртуальными» передачами, позволяющими имитировать режим ручного переключения. Это достигается фиксацией ремня в определенных положениях, соответствующих определенным передаточным числам. «Виртуальные» передачи актуальны при обгоне на трассе, езде в сложных дорожных условиях. Они помогают контролировать автомобиль и преодолевать препятствия в ситуациях, когда электроника с этим не справляется. В таком варианте использования этой опции вреда для коробки нет.

Но есть любители практически постоянно ездить на ручном режиме. Поскольку электроника фиксирует ремень в определенных позициях, со временем в этих местах шкив изнашивается сильнее, особенно если водитель в большинстве случаев выбирает одну и ту же передачу. Это может привести к появлению рывков при движении. Следовательно, «виртуальные» передачи предназначены для использования в определенных ситуациях, а не постоянно. В таком случае это совершенно не влияет на срок службы коробки.

Типичные поломки

В большинстве случаев вариатор уходит на покой, когда заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это происходит по следующему сценарию. Ремешок проскакивает, стачиваются поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на своем пути: маслонасос, подшипники, редукционный клапан, гидроблок, гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

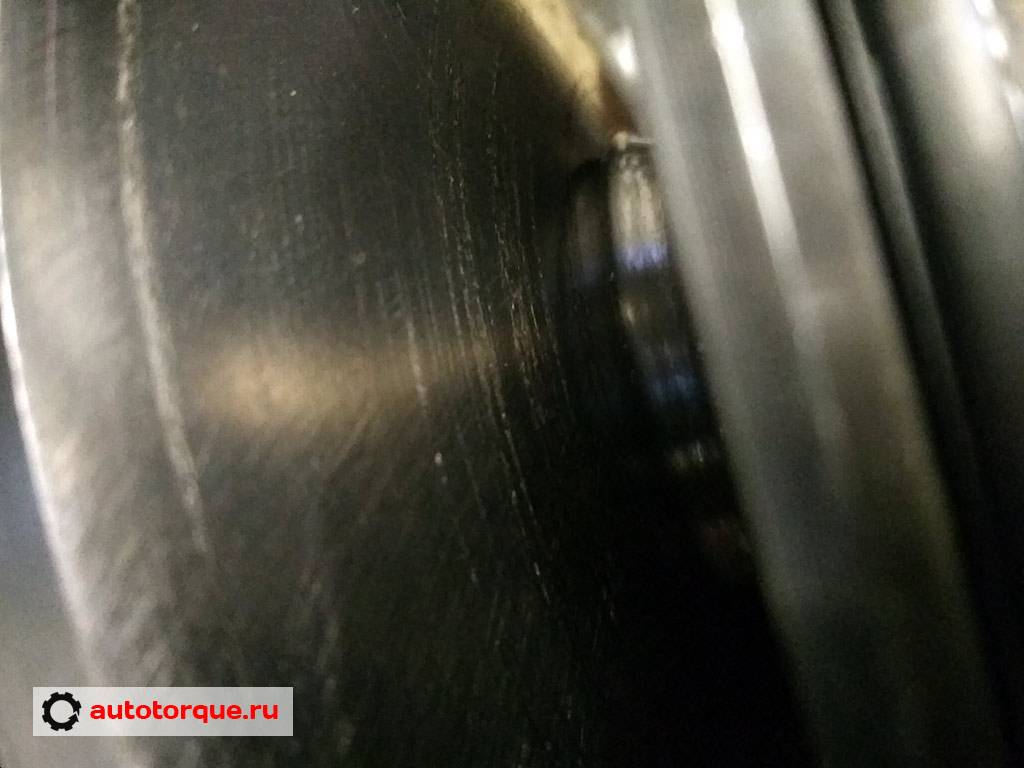

Задиры на конусах

Ещё одна частая проблема – перегрев. Обычно всё проходит не так страшно, так как коробка отслеживает температуру масла и предупреждает водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.

Бывают, конечно и частные проблемы в роде отказа только насоса или только подшипников конусов, но реже. Обычно дело в стружке, а стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

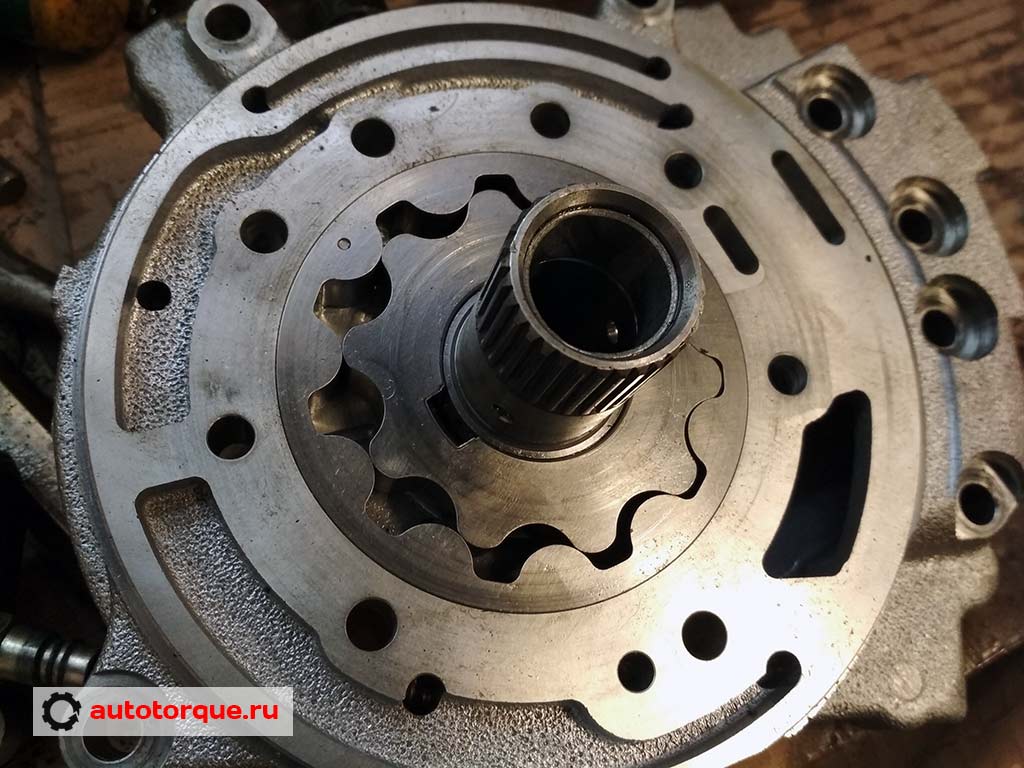

Масляный насос вариатора Jatco

Самое страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже замена всей коробки целиком.

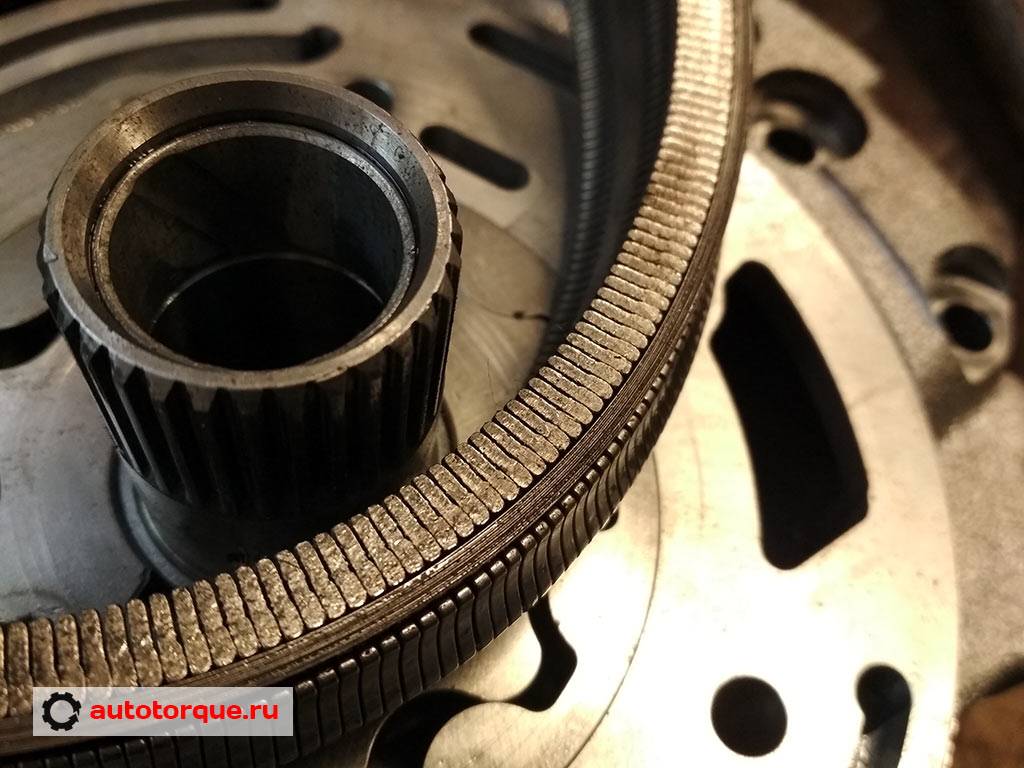

Изношенный ремень вариатора

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

• Отсутствие толчков и рывков во время движения.
• Двигатель работает с плавным изменением мощности в зависимости от ситуации.
• Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
• Низкий уровень шума при работе.
• Высокая управляемость и отклик.
• Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Пятое место – зимняя эксплуатация

Пятое место – зимняя эксплуатация

Стоит отметить, что крайне низкие температуры, для этой коробки передач не желательны. Уже при — 15, — 20 градусов, масло начинает густеть (а здесь оно специальное). Перед поездкой вам нужно прогреть вариатор.

Правильно, начинать двигаться так – запустили машину, пусть она пару минут прогреется (если вы не сторонник греть больше), далее начинаем движение: первые 2 – 3 километра, вам нужно избежать резкого «педалирования», «буксования» — вообще, едем спокойно около 40 км/ч. После этой дистанции смазка прогреется внутри, и будет работать нормально. Тут уже можно ехать интенсивнее.

В дело в том, что густая жидкость, не дает нормального давления, из-за этого «конусы валов» не могут нормально сжиматься. ОТ этого проскальзывание ремня или цепи + задиры (про это чуть позже)

Поэтому ГРЕТЬ ВАРИАТОР, по любому нужно, это своего рода необходимость.

Рекомендации по правильному прогреву

Прогревать вариатор нужно на устойчивом минусе. При нуле нет такой необходимости, вариатор чувствует себя уверенно. Зато при минус одном градусе уже нужно переходить к прогреву коробки передач во время движения. А на стоянке прогрев начинают при минус пяти градусах. Примерное время прогрева стартует от 3 минут до часа в зависимости от температуры наружного или внутреннего воздуха. Гораздо быстрее прогрев произойдёт в отапливаемом гараже. Возможно, он даже и не понадобится. Но при сильных морозах желательна эксплуатация в щадящем режиме без резких толчков. Ездить при температуре ниже 35 градусов на вариаторе можно, однако это связано с очень высоким риском.

Лучшие цены и условия на покупку новых авто

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

1. Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
2. Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
3. В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
4. Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать)

Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Обозначения селектора

Чтобы знать, как правильно ездить на вариаторе, необходимо быть достаточно осведомленным в обозначениях, используемых на селекторе. Буквы, которые стоят на коробке вместо цифр, используемых на механике, обозначают следующее:

1. «P» — режим парковки. Применение этого режима необходимо при помещении авто на стоянку. Используя этот режим, вы минимизируете возможность движения автомобиля без вашего ведома.
2. «D» — движение авто. Эта буква показывает на движение машины вперед. Передаточное число изменется автомобилем самостоятельно, а электронные системы позволяют обеспечивать большую результативность работы.
3. «R» – задний ход. Устройство вариатора не предусматривает движение задним ходом из-за отсутствия реверсного движения ведомого вала, который передает вращение на ведущие колеса. Эта возможность движения была добавлена дополнительно.
4. «N» — аналог «нейтралки». Данное положение отключает силовую установку от коробки. Не желательно использование нейтрального положения во время каждой остановки. Особенностью пользования данным режимом вариатора является блокировка вала КПП во время парковки, а не колес. Из-за этого при остановке авто педалью тормоза необходимо перевести селектор в положение N, активировать ручник, отпустить тормоз и снова на него нажать. После этого можно перевести селектор в положение парковки.

Обозначение букв на коробке

Следующие режимы являются дополнительными и могут присутствовать только на некоторых моделях автомобилей.

1. «L» — повышение оборотов и эффект торможения двигателем. Езда с использованием данного режима управления обеспечивает тягу на ведущих колесах. Режим предназначен для сложных условий использования автомобиля.
2. «S» — спортивный. Используется при необходимости экстремального способа вождения.
3. «E» — экономичный. Данный режим обеспечивает небольшое потребление топлива благодаря максимальному взаимодействию мотора с КПП.

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

Также основными компонентами CVT являются:

• гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
• гидроблок (подает масло к вращающимся шкивам);
• фильтры для защиты от выработки металла и отложений;
• радиаторы (отводят тепло от коробки);
• планетарный механизм, обеспечивающий реверсное движение авто.

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Алгоритм проверки при покупке автомобиля

1. Изучение сервисной книжки, заказ-нарядов с СТО. Ресурс современных вариаторных коробок уменьшается в разы, если пренебрегать регулярной заменой масла и фильтрующих элементов. Взвесь продуктов износов, смывающаяся с трущихся пар маслом, переносится в магистрали гидроблока, где засоряет каналы и способствует повреждению соленоидов, стенок каналов. Лучше отказаться от покупки автомобиля, если владелец пренебрегал регулярной заменой масла и фильтров в вариаторе.
2. Проверьте уровень, запах и цвет масла.
3. Тест-драйв. Перед покупкой проверять коробку передач следует во всех основных режимах работы.
4. Визуальный осмотр трансмиссии, радиатора охлаждения вариатора. Если степень загрязнения корпуса КПП заметно отличается от остальных деталей подкапотного пространства, вполне вероятно, что вариатор недавно снимался для ремонта или замены. Обязательно проверьте степень загрязнения радиатора (если таковой предусмотрен конструкцией), так как CVT крайне чувствительны к перегреву. На многих моделях забитый радиатор, защита двигателя и КПП в режиме езды по пробкам, бездорожью – практически синоним перегрева.
5. Расспросите владельца об условиях эксплуатации автомобиля. Многие автолюбители убивают трансмиссии, игнорируя правила прогрева АКПП в зимнее время года. Также ресурс CVT снижает неаккуратная езда по бездорожью, буксировка прицепа.

Состояние масла и соблюдение интервалов замены

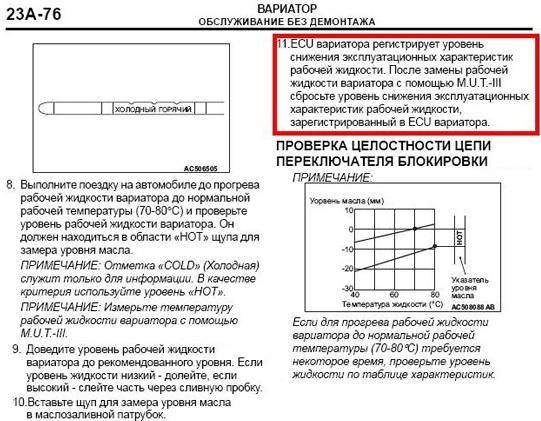

Не все вариаторные коробки передач оборудуются щупом. На некоторых моделях для проверки состояния и уровня масла придется обращаться в дилерский центр, так как штатно отверстие под мерный щуп закрыто заглушкой. В таком случае процедурой можно пренебречь, если в сервисной книге имеются записи о регулярной замене, и на ходу работа вариатора не вызывает нареканий.

Производители трансмиссий рекомендуют менять жидкость CVT каждые 40 тыс. км. В случае эксплуатации автомобиля в тяжелых условиях, к которым относятся долгие простои в пробках, интервалы замены следует сократить до 30-35 тыс.км. Подробное рассмотрение проверки и замены рабочей жидкости вы можете найти в статье «Правильная замена масла в вариаторе».

Мутное масло с большим количеством взвеси фрикционной пыли говорит о том, что его давно не меняли. Запах гари, сгустки клеевого слоя – признак критического износа пакетов фрикционов сцепления. Подтверждением усталости пакетов фрикционов будет провальный результат сталл теста (Stall Test).

На что обращать внимание во время тест-драйва?

Основные признаки неисправности вариаторной коробки передач:

• рывки, подергивания при ускорении;
• пинки, толчки, появляющиеся после прогрева;
• удары при смене положения селектора CVT;
• вой, гул, доносящийся при движении со стороны трансмиссии.

Вариатор перед покупкой автомобиля следует проверять в режимах: поддержания постоянной скорости, плавного и резкого набора скорости. При этом на авто, устройство вариатора которых предполагает наличие гидротрансформатора, наиболее важна именно проверка разгона с едва нажатой педалью акселератора.

При движении с минимальным ускорением развиваемый двигателем крутящий момент лишь немного превосходит силу сопротивления качению колес и сопротивление набегающего потока воздуха. При проверке в таких условиях разница угловой скорости вращения турбинного и насосного колеса минимальна (вы сможете понять, что такое пробуксовка ГТ, если знакомы с устройством и принципом работы АКПП гидротрансформаторного типа).

В случае некорректной работы фрикционов, подклинивания управляющих соленоидов в гидроплите, теряется плавность смены передаточных чисел. Когда разница угловых скоростей вращения турбинного и насосного колес минимальна, ГТ не успевает рассеивать резкую смену передаточных чисел. В итоге при проверке перед покупкой вы отчетливей ощутите рывки, пинки и подергивания. Если же заметно увеличить нагрузку (сильнее надавить педаль газа), ГТ начнет интенсивней проскальзывать и гасить недочеты в работе фрикционов, гидроблока.

Управление вариатором

Переключение режимов вариатора осуществляется перемещением рычага переключения передач в направлении согласно схеме режимов переключений (см. рис.), в зависимости от желаемого направления движения. Для разблокировки рычага необходимо нажать кнопку фиксации 1 на рукоятке рычага переключения передач.

При перемещении рычага из положения N в положение D, М, «+», «–» и обратно кнопку фиксатора можно не нажимать.

Выбранный режим индицируется на жидкокристаллическом индикаторе в комбинации приборов.

Схема положений рычага переключения передач в автоматической коробке передач нанесена сверху на его рукоятке иимеет две линии для переключения режимов работы.

1. Одна линия для переключения из положения P (стоянка) в нейтральное положение N, на задний ход R или автоматический режим движения D
2. Другая линия для переключения на более высокую или низкую передачу в режиме ручного управления M: «+» – для включения повышенной передачи; «–» – для включения пониженной передачи.

Две линии соединены для переключения между автоматическим режимом D и режимом ручного управления M.

Режим ручного управления M может быть включен только из автоматического режима D. Режим заднего хода R можно включать только из нейтрального положения N.

Переключение на более высокую «+» или низкую передачу «–» возможно только в режиме ручного управления M.

Положения P, N, R, D, M являются фиксированными, положения «+» и «–» – нефиксированные.

Положения рычага:

• P (стоянка) – используется для исключения качения автомобиля на стоянке либо при пуске двигателя. При этом стояночный тормоз может быть включен или выключен.
• R (задний ход) – передача заднего хода. Может быть включена только после полной остановки автомобиля, при работе двигателя на холостом ходу.
• N (нейтральная передача) – используется при пуске двигателя на стоянке одновременно с включенным стояночным тормозом или при буксировке автомобиля. Кроме того, данное положение рычага переключения можно использовать для пуска двигателя при внезапной его остановке во время движения, но без использования стояночного тормоза.

ВНИМАНИЕ! Если, находясь в движении, Вы случайно перевели рычаг переключения передач в положение N, дайте двигателю сбавить обороты, прежде чем включить режим D (включается без нажатия кнопки фиксатора) и вновь разогнаться. D (вождение) – используется для трогания и вождения в автоматическом режиме переключения передач

D (вождение) – используется для трогания и вождения в автоматическом режиме переключения передач.

Включенная передача и положение паркинг (1, 2, 3, 4, 5, 6, D, R, N, P) отображаются на дисплее в комбинации приборов.

ВНИМАНИЕ! Никогда не пытайтесь перевести рычаг переключения передач в положение P во время движения автомобиля. Это приведет к серьезным механическим повреждениям и к потере управляемости автомобиля

При кратковременной остановке, например, перед светофором, необязательно переходить на позицию N и, тем более, Р. Достаточно удерживать автомобиль с помощью педали тормоза. Двигатель при этом будет работать в режиме холостого хода.

Стоянка. Автомобиль должен быть остановлен полностью. Включите стояночный тормоз и после этого поставьте рычаг переключения передач в положение стоянки Р. Благодаря такому порядку операций, особенно на уклонах, блокировочный механизм не будет слишком нагружен и впоследствии можно будет легко вывести рычаг переключения передач из этой позиции.

Плюсы и минусы CVT

Достоинства вариаторных коробок передач:

1. Такие трансмиссии обычно работают без рывков и толчков. Они позволяют быстрее разогнать автомобиль благодаря упрощенному управлению.
2. Машина с вариатором вряд ли заглохнет на светофоре или в пробке, поскольку такие авто плавно трогаются с места.
3. Экономичность топлива по сравнению с классическими коробками-автомат.
4. Вариаторные коробки передач сравнительно экологичные агрегаты. Такие системы не выпускают в окружающую среду столько ядовитых веществ, сколько традиционные АКПП и МКПП.

Недостатки:

1. Чувствительность коробки передач к неправильной эксплуатации. При езде на высоких оборотах возможен выход из строя составных элементов коробки.
2. Необходимость периодической обработки клиновидного ремня специальным средством. Найти такую жидкость в мегаполисе не проблема, а вот в небольших городах и поселках поиск может вызвать сложности.

Следите ли Вы за уровнем смазочного материала в КП?

Опрос

• Да
• Нет
• Иногда забываю

Загрузка …

Вариатор ‒ преимущества и недостатки

С каждый днём всё больше и больше автомобилей оснащаются вариаторами, которые обладают порой очень и очень заманчивыми достоинствами не только для водителя, но и для экологии. Рассмотрим же основные преимущества и недостатки данного вида трансмиссии:

Преимущества:

• плавность хода: движение на автомобилях с вариаторами будет исключено от рывков и прочих неприятностей переключения передач;
• постоянное поддержание оптимальной мощности автомобиля;
• меньший расход топлива, как следствие использования оптимальной мощности;
• больший КПД трансмиссии, обусловленный малыми потерями мощности по сравнению с классическими автоматами;
• работа двигателя в наилучшем диапазоне оборотов;
• уменьшение вредных выбросов в атмосферу;
• нехитрая конструкция и меньший вес, нежели у обычных автоматов.
