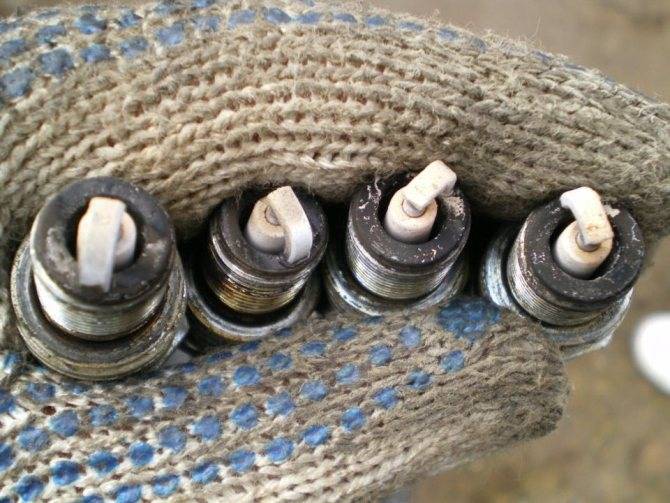

Белый нагар на свечах зажигания. Что это может быть? Разбираем симптомы нагара по цвету
При очередных профилактических работах вы заметили белый нагар на свечах зажигания, тогда необходимо знать, что ваш автомобиль «заболел». Итак, свеча зажигания может поведать о состоянии автомобиля . Это знаете, как на приеме у врача, после сдачи анализов мочи и крови. Некоторые подумают, что можно использовать специальные стенды для диагностики, а не древние дедовские способы. Но здесь вынужден не согласиться, так как не каждый водитель имеет лишние деньги для оплаты услуг, а некоторые принципиально все делают своими руками и получают от этого массу удовольствия.
Белый нагар на свечах зажигания или другого цвета, не важно, мы знаем, что это проблемы с топливной системой. Для качественной диагностики необходимо определить, сколько проработал мотор до этого и сколько времени он «стоял», ведь от этого зависит конечный результат
И он может быть ошибочным без этих данных. В помощь статья: «Заводим машину после долгого простоя».
Многие делают ошибку, когда заводят двигатель после морозной ночи и слушая, как он прогревается и издает звуки, принимаются разбирать свечи зажигания. А это ошибочный шаг. Любой автомобиль после«минусовой температуры может начать давать сбои.
Диагностика и пути решения
Самый верный ответ по поводу свечей даст пробега в несколько сотен километров. После этого следует вывернуть все свечи в порядке очередности. Не следует забывать, что свечи требуют замены каждые 30.000-35.000 тыс. км. пробега
. Конечно можно купить в автомагазинах многоэлектродные, которые славятся длительным использованием, до 70 000 км. Сегодня активно применяются иридиевые или платиновые изделия с толщиной электрода 0,3 микрона и сроком эксплуатации 100 000 км., но цена кусается.
Радуга цветов зажигания
- Состояние идеальное: светло-коричневый цвет, даже немного кофейный. Масло и другие пятна отсутствуют, равномерное выгорание электрода, отсутствие трещин и дефектов. Другие цвета – ищите неисправность;
- Черный цвет: как правило, это означает богатую смесь в камере сгорания. Причина кроется в карбюраторе или неполадками в электронном блоке управления двигателем. Реже засорен воздушный фильтр, датчик кислорода неисправен, воздушная заслонка не работает. Симптом – повышенный расход топлива;
- Белый или серый: как раз этот окрас говорит о бедной смеси в камере сгорания. Если вовремя не принять меры, то могут расплавиться свечи и прогореть клапана. Причинами могут быть: низкое калильное число свечей, плохое качество топлива, раннее зажигание. Во время покупки смотрите таблицу калильности для каждого типа свечей. Заливайте топливо такого октанового числа, которое предусмотрено заводом-производителем, не ниже;
- Темно-коричневый (красноватый): указывает на то, что в топливе есть примеси тяжелых металлов, таких как свинец. В результате следует ожидать проскакивания искры при воспламенении в камере сгорания.
Масло на свечи
укажет на существенный износ маслосъемных колец, втулок клапанов и низкой компрессии. Из выхлопной трубы будет выходит сине-белый выхлоп, а двигатель будет троить. Необходимый ремонт.
Свеча без электрода:
это означает, что мотор очень долгое время работал с детонацией, в следствии чего он просто сгорел или брак.
Зольный налет различных цветов:
масло попадает в камеру сгорания. Из выхлопной трубы запах мотоциклетного нагара.
Различных видов эрозия:
причина, как правило, длительное использование одного комплекта свечей или низкооктановый бензин.
Следы бензина:
неисправен карбюратор или инжектор. Необходима профилактика.
Итак, как видим, не только белый нагар на свечах зажигания прямо указывает на основные причины неисправностей в следствии нарушений сроков эксплуатации или замены узлов, а также использование низкооктанового бензинового топлива. Если водитель будет соблюдать эти два основных правила, то сможет обезопасить себя от незапланированных ремонтов.
Процесс зачистки
Перед началом работ приготовьте:
- средство Cillit, стоимость которого варьируется от 90 до 100 рублей;
- старую тряпку;
- зубную щётку и кисточку;
- несколько одноразовых стаканчиков.
Итак, берём свечи , опускаем их в одноразовый стакан, куда предварительно налили средство для очистки. Оставить их в этом растворе нужно где-то на полчаса, минут 40. За это время налёт от них отстанет и жидкость в стаканчике станет мутной. Так полной очистки мы не добьёмся, поэтому вооружаемся заранее подготовленной зубной щёткой и чистим до появления блеска.
Сегодня чуть ли не каждый третий автолюбитель пытается реанимировать свечи зажигания, которые отжили своё. Делается это с целью экономии, а также из-за внезапного выхода машины из строя в пути. Существует несколько способов того, как почистить свечи зажигания. Несмотря на то что сделать это просто, нужно придерживаться некоторых правил.
Подсос воздуха
Бедная смесь может образовываться и по причине подсоса постороннего воздуха. Если не удается найти причину белых свечей зажигания, а все проверки показали исправность узлов и элементов, тогда рекомендуется внимательно осмотреть каждый шланг и патрубок, идущий от воздушного фильтра на впускной коллектор. Необходимо не забывать и о том, что возможна разгерметизация самого впускного коллектора. В алюминиевой детали нередко могут образовываться трещины. Замена обойдется дорого, но поможет избавиться от белого нагара на свечах и от бедной смеси.
Кроме того, подсос воздуха может быть там, где устанавливается датчик холостого хода. Специалисты рекомендуют тщательно проверять резиновые уплотнители, с помощью которых соединение герметизируется.
Позднее зажигание
Смесь топлива и воздуха, на которой работает двигатель внутреннего сгорания, может воспламенятся позже, чем необходимо. В этом случае она догорает в процессе рабочего хода поршня. Это попутно вызывает обгорание свечей и перегрев мотора. Позднее зажигание может являться причиной налета белого цвета на свечах зажигания.
На старых простых карбюраторных двигателях настроить угол опережения можно своими руками при помощи стробоскопа. Но на двигателях с большим пробегом это сделать затруднительно. В этом случае зажигание следует выставлять опытным путем, так как стробоскоп не учитывает износ отдельных элементов двигателя.
В инжекторных моторах своими руками УОЗ никак не изменить – он жестко выставлен в прошивке блока управления. Здесь необходимо поочередно проверять датчики, отвечающие за момент зажигания и менять те из них, которые неисправны.
Оттенки нагара
Черный маслянистый
Самая распространенная расцветка нагара — именно черная. Тут есть пара вариантов. Этот нагар различают по структуре.
Если нагар имеет сероватый или кофейный цвет и распределен равномерно, то при сгорании топлива нет никаких проблем. Такой нагар свидетельствует о стабильном функционировании силового агрегата.
Маслянистый налет, появившийся в резьбе и на поверхности электрода, нередко возникает одновременно с иным признаком — синеватой дымкой при запуске мотора. Такой налет свидетельствует о том, что внутрь камеры сгорания попадает слишком много масла. Случается это по ряду причин:
- Изношенность колпаков на поршне;
- Втулок в клапане;
- Поршневых колец.
Из этого можно сделать вывод, что данная проблема относится к элементам цилиндро-поршневой системы. При наличии такого рода неисправностей нужно просто поменять износившиеся элементы.
Сухой
Другая разновидность нагара называется «бархатистой» или «сухой». В этой ситуации в нагаре нет никаких маслянистых подтеков. Зачастую он свидетельствует о попадании воздушно-топливной смеси внутрь камеры сгорания. При появлении налета такого типа возможно наличие следующих проблем:
- Неправильное функционирование свечей зажигания. Вполне возможно, что им просто не достает энергии на создание искры;
- Недостаточная компрессия цилиндров;
- В карбюраторных моторах проблема нередко связана с их некорректной настройкой. Реанимировать двигатель поможет опытный специалист;
- В инжекторах неисправность может свидетельствовать со сбоями в работе с устройством, регулирующим давление горючего. В этой ситуации также можно наблюдать чрезмерный топливный расход;
- Неисправность или засоренность воздухофильтра, которому нужна очистка.
Красный
Если автомобилист пользуется какими-то присадками для масла или горючего, то он может наблюдать красноватый налет. Это обуславливается выгоранием химических компонентов. В таком случае нужно сократить объем используемых присадок.
Белый
Этот налет может иметь глянцевую поверхность или проявляться в виде беловатых отложений.
Налет с глянцевой структурой говорит о том, что элемент не охлаждается должным образом. Кроме нее, перегреву также могут подвергаться поршни, обуславливая появление трещинок в клапане. Зачастую причина заключается в нехватке жидкости в охлаждающей системе. При появлении глянцевого нагара лучше обратиться за помощью к специалисту, который будет прокаливать свечки и узнает проблему по налету.
При появлении ровного белого налета неприятность кроется в залитом горючем. В этой ситуации желательно произвести проверку качества топлива и заменить его при необходимости.
https://youtube.com/watch?v=955ageixfoQ
Какой очиститель карбюратора выбрать
Выбор очистителя инжектора в бензиновых двигателях
Правила чистки карбюратора в домашних условиях
Черный нагар на свечах зажигания, причины
Черный нагар на электродах и изоляторе — одна из наиболее распространенных проблем свечей зажигания. Его появление свидетельствует об определенных проблемах в работе двигателя автомобиля и его систем. В большинстве случаев черный нагар — это не сгоревшие в камере сгорания остатки переобогащенной топливной смеси. Постоянная эксплуатация свечей зажигания с черным нагаром приводит в лучшем случае к перебоям в их работе и полному выходу их из строя в худшем.
На работе двигателя это отражается появлением провалов и рывков, неустойчивого холостого хода (двигатель «троит»), «стрельбой» в глушитель, потерей мощности и приемистости, повышением расхода топлива.
Причин появления черного нагара на свечах зажигания карбюраторного двигателя легкового автомобиля (например, ВАЗ 2108, 2109, 21099, 2105, 2107) не так уж и много. Ниже приведено их перечисление применительно конкретно к карбюраторным двигателям автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107.
— Причины связанные с карбюратором и системой питания
Черный нагар на свечах зажигания является следствием сильно переобогащенной топливной смеси, остатки от неполного сгорания которой оседают на электродах и изоляторе свечей. К этому могут привести:
Повышенный уровень топлива в поплавковой камере карбюратора («перелив»)
Не верно отрегулирован уровень, не герметичен игольчатый запорный клапан, не герметичен поплавок (поплавки), поплавок (поплавки) задевает за стенки поплавковой камеры, бензонасос создает избыточное давление (сильно выступает толкатель привода).
Измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс
Измерение выступания толкателя бензонасоса ВАЗ
Износ или не герметичность шарикового клапана экономайзера мощностных режимов
Лишнее топливо поступает в двигатель не только на мощностных режимах, когда должен включаться в работу экономайзер, но и на всех остальных.
Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Засорение воздушных жиклеров главных дозирующих систем
Топливная смесь переобогащается, так как воздуха в нее поступает недостаточно.
Воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы ГДС карбюратора Солекс
Не правильно отрегулирован винт «качества» топливной смеси
Регулировка проведена в сторону переобогащения топливной смеси.
Винты регулировки «качества» и «количества» топливной смеси карбюратора Солекс
Сильно загрязнен воздушный фильтр
Баланс топлива и воздуха в таком случае снова смещается в сторону переизбытка топлива.
Сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля
— Причины связанные с системой зажигания
Не верно установлен угол опережения зажигания
Скорее всего зажигание слишком раннее. Топливная смесь воспламеняется слишком рано и не сгорает полностью.
Установочная метка зажигания на маховике
«Пробиты» высоковольтные провода, крышка или «бегунок» трамблера
Утечка тока через «пробитые» детали системы зажигания снижает мощность искры, либо приводит к ее прекращению. Топливная смесь сгорает не эффективно.
Неисправна катушка зажигания
У катушки зажигания возможна утечка тока через трещину в крышке. Последствия аналогичны описанным выше.
Неисправны сами свечи зажигания
Калильное число свечей не соответствует двигателю, мал зазор между электродами свечи, внутренний дефект свечи.
Перечисленные неисправности приводят к перебоям в искрообразовании, слабой искре между электродами свечей и соответственно к плохому и неэффективному сгоранию топливной смеси. Как следствие двигатель «троит» или не запускается, электроды свечей черные.
— Причины связанные с неисправностью двигателя
Сильный износ поршневых колец
Нет компресии в цилиндрах на такте сжатия. Без необходимого давления в камерах сгорания топливная смесь плохо горит и оседает черным нагаром на свечах зажигания.
Проблемы с клапанным механизмом двигателя
Не герметичны клапана, не отрегулированы их тепловые зазоры.
Эти причины приводят к неэффективному сгоранию топливной смеси, догорании ее во впускном коллекторе и соответственно отложении черного налета на электродах свечей.
Примечания и дополнения
— Если двигатель и все его системы работают нормально, нагар на свечах зажигания коричневого цвета (диапазон коричневого может быть от светло-коричневого, до темно-коричневого).
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ
Возможные причины появления нагара
Перед тем как ответить на вопрос о том, почему свечи черные, необходимо определиться, как именно они почернели. Ведь это от этого зависит, в каком направлении производить поиск. В частности, свечи могут чернеть все вместе, а может лишь одна или две из набора. Также свеча может почернеть лишь с одной стороны, а может по всему диаметру. Еще различают так называемые “мокрый” и “сухой” нагар.
Следует учесть, что скорость появления и характер нагара напрямую зависит от имеющихся неисправностей (если они есть):
- Нагар на новых свечах начинает образовываться минимум через 200-300 км пробега. Причем желательно ехать по трассе приблизительно с одинаковой скоростью и нагрузкой на двигатель. Так свечи будут работать в оптимальном режиме, и можно будет более объективно оценить состояние агрегатов автомобиля.
- Количество и тип нагара зависит от качества используемого топлива. Поэтому старайтесь заправляться на проверенных АЗС, а не ездить на газолине или подобных смесях. Иначе установить настоящую причину появления нагара (если он имеет место) будет тяжело.
- В карбюраторном двигателе должны быть правильно выставлены холостые обороты.
Теперь перейдем непосредственно к вопросу, почему на свечах зажигания появляется черный нагар. Может быть 11 основных причин:
- Если вы заметили почернение лишь с одной стороны, то, скорее всего, это вызвано прогаром клапана. То есть, нагар на свечу попадает снизу на боковой электрод (а не на центральный).
- Причиной черных свечей может быть прогар клапана. Ситуация аналогична предыдущей. Нагар может проникать на нижний электрод.
- Неверно выбранное калильное число свечи вызывает не только её повреждение в дальнейшей эксплуатации, но и неравномерное почернение попервах. Если упомянутое число мало — то поменяется форма конуса нагара. В случае, если оно велико — то почернеет только верхушка конуса, а корпус будет белым.
«Сухой» нагар на свече
Как правило, при выставленном позднем зажигании и работе на обогащенной топливовоздушной смеси возникают следующие последствия:
- пропуски зажигания (на инжекторных двигателях появляется ошибка P0300);
- проблемы с запуском двигателя;
- неустойчивая работа двигателя, особенно на холостых оборотах, и как следствие, повышенный уровень вибрации.
Причины появления нагара на свечах зажигания
После пробега в 15-20 тысяч километров свечи зажигания требуют очистки. Не обязательно они перестают функционировать, просто чистка электродов и внутренней поверхности свечи зажигания улучшит качество искры. Чтобы не следить за пробегом, свечи зажигания необходимо проверять и чистить каждое техническое обслуживание.
Нагар на основном или боковом электроде появляется из-за использования некачественного топлива. Бензин с большим количеством вредных примесей, после детонации смеси, оседает на электродах тонкой плёнкой окислителя. Если постоянно использовать топливо подобного качества, то чистить свечи придётся очень часто.
Также одной из причин возникновения нагара является неправильная настройка автомобильного карбюратора. Если его не настроить достаточно точно, то бензина с воздухом будет поступать куда большее количество, чем того требуется для запуска и плавной работы двигателя.
Последней причиной слишком частого появления нагара на электроде является погода. При минусовой температуре (особенно если автомобиль находится на улице), запуск двигателя происходит тяжелее и не всегда с первого раза. Поэтому почистить свечи также желательно после зимнего периода езды.
Цвет нагара на свечах зажигания
Нормальное состояние
Если с мотором автомобиля все в порядке, то отложений на изоляторе будет немного, а его цвет может варьироваться от светло-коричневого до кофейного. Никаких следов масла на свече не может быть. Электрод умеренно выгорает. В случае с иридиевой свечой даже выгорание, скорее всего, останется незамеченным.
Любой другой цвет и состояние свечи является отклонением от нормы и требует повышенного внимания.
Черный
Если изолятор и электроды покрывает бархатистый черный нагар, это свидетельствует о том, что система питания готовит излишне богатую смесь. То, насколько сильный нагар, говорит о степени переобогащения рабочей смеси. Причины кроются в том, что карбюратор неправильно отрегулирован, либо произошел сбой в работе электронного блока управления инжекторным двигателем (например, засорился воздушный фильтр, вышел из строя датчик кислорода, либо неисправен механизм привода воздушной заслонки). Сопровождается данное явление повышенным расходом топлива.
Светло-серый, белый
Светло-серый или белый цвет изолятора свидетельствует о том, что мотор, наоборот, работает на излишне бедной смеси. Если своевременно не принять меры к устранению проблемы, далее последует перегрев или оплавление свечей зажигания, либо перегрев камеры сгорания, который в дальнейшем приведет к прогару выпускных клапанов. Причины появления такого нагара могут быть разными: слишком низкое калильное число («горячая» свеча), применение низкооктанового бензина, большое опережение зажигания
Также необходимо обратить внимание, не проявляется ли такое явление как калильное зажигание, если оно имеет место быть, следовательно, свечи перегреваются во время работы
Коричневый, красный
Коричневый или красный нагар на изоляторе, сравнимый с цветом красного кирпича, появляется вследствие работы мотора на бензине, содержащем соединения свинца или других металлов. Данные соединения добавляются в горючее в виде присадок для увеличения октанового числа. Если двигатель долго работал на этилированном бензине, на поверхности изолятора образуется коричневый токопроводящий налет, в результате чего нарушается нормальное искрообразование.
Масло на свечах
Следующий вариант – нагар со следами моторного масла на свече. Как правило, после продолжительной стоянки мотор первое время после запуска троит, а выхлопные газы имеют бело-синий цвет. После прогрева все симптомы исчезают. Дополняет картину увеличенный расход масла. Такие признаки говорят о неправильном температурном режиме в цилиндре. Причины образования маслянистого нагара – слишком «холодная» свеча (с большим калильным числом), износ поршневых колец, маслосъемных колпачков или направляющих втулок клапанов.
Может случиться и так, что у вывернутой свечи вовсе не окажется ни центрального электрода, ни изолятора. Это происходит в результате продолжительной работы мотора с детонацией, применение низкооктнового бензина, слишком раннее зажигание или заводской брак. Сопутствующие симптомы аналогичны описанному выше случаю. При удачном стечении обстоятельств обломки электрода и изолятора попадут в выхлопную систему и не застрянут между клапаном и седлом, в противном случае потребуется ремонт или замена головки блока цилиндров.
Зольный налет
Свеча может быть покрыта зольными отложениями, их цвет не имеет значения (нагар может быть белый, серый или черный). Это происходит из-за попадания масла в камеру сгорания. Причины образования такого нагара – залегшие кольца или выработка цилиндра. В качестве сопутствующих признаков наблюдается повышенный расход масла, сильный синий выхлоп с характерным запахом, похожий на мотоциклетный.
Эрозия
При долгой эксплуатации свечей без замены, на боковом и центральном электродах заметно проявляются следы эрозии, изолятор при этом может иметь белый, коричневый или кофейный цвет. Мотор автомобиля непрерывно троит, не развивает полной мощности, неустойчиво работает на холостом ходу. Причины этого – несоблюдение интервалов замены свечей зажигания или применение бензина, содержащего тетраэтилсвинец. Соединения свинца вызывают в цилиндре химические реакции, в результате которых происходит быстрое разрушение электродов.
Бензин на свечах
Наконец, последний случай, когда вывернутая свеча оказывается залитой бензином. Если она выкручена не сразу после запуска двигателя в мороз, это свидетельствует о том, что система зажигания, карбюратор или инжектор неисправны. Можно попробовать продуть и высушить свечу, если картина повторится, придется заняться ремонтом.
