Замена ремня ГРМ на 16-ти клапанной Ладе Гранте своими руками

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

  • гул и посторонние шумы при работе силового агрегата;
  • пробег на одном ремне свыше 60 тысяч километров;
  • попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Признаки износа ремня

Как мы уже отметили, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит заметить его повреждения ещё до того, как он полностью выйдет из строя, повредив детали двигателя.

  1. Первым признаком будет значительный износ материала. Если это так, то вы рискуете получить соскальзывание или же обрыв при значительной нагрузке на авто, а также при повышенной влажности воздуха.
  2. Далее следует то, что износ происходит, как правило, при отклонении положения ролика для натяжения и шкива, а также при значительной температуре подшипника или же его неудовлетворительной работе. Заметить это можно по тому, что материал будет изношен, и из него будут торчать тканевые остатки.
  3. Третий признак предполагает наличие трещин или же отслоений. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвётся.
  4. Проблемы характерны и для ситуации, когда обратная поверхность ремня имеет низкий показатель эластичности и значительную твердость. Выдаст это ещё и характерный блеск ремня. Это не позволит обеспечить ему хороший контакт со шкивом.
  5. Во время эксплуатации, ремень может удлиняться. Если этот параметр стал слишком большим, то стоит заменить ремень новым, тем более что его эластические способности будут значительно снижены.
  6. И, конечно же, если положение ремня отклоняется от заданного, то это подскажет о ситуации, когда компоненты натяжного ролика могут выйти из строя.

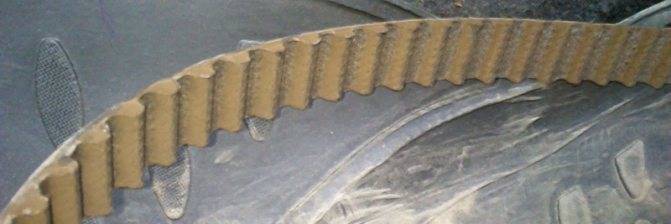

Ремень ГРМ снятый для осмотра, ещё походит, но владелец решил его заменить

В данном случае ремень ещё в хорошем состоянии

Как заменить ремень ГРМ ВАЗ-2110 с двигателем ВАЗ-21124

Ремень ГРМ рассчитан на эксплуатацию в течение 60000 км. Нужно при каждом техобслуживании осматривать ремень и проверять его натяжку. При ослаблении натяжения быстро изнашиваются зубья ремня, кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приводит к нарушению установки фаз газораспределения, потере мощности, повреждению двигателя.

Распределительные валы приводятся во вращение от шкива 1 (рис. 1) коленчатого вала посредством ременной передачи с зубчатым ремнем.

Под шкивами распределительных валов находятся два ролика: слева натяжной 4, справа опорный 9.

У опорного ролика отверстие для крепления выполнено по центру внутренней обоймы, у натяжного ролика оно расположено эксцентрично (смещено от центра на 6 мм).

Поэтому, поворачивая натяжной ролик относительно болта крепления, можно регулировать натяжение ремня.

Шкивы распределительных валов отличаются тем, что к шкиву 7 распределительного вала впускных клапанов приварен диск синхронизации 8, обеспечивающий работу датчика фаз.

Спереди и сзади привод закрыт пластмассовыми крышками.

Для установки фаз газораспределения предусмотрены установочные метки А, D, Е на шкивах, В на крышке масляного насоса, а также С и F на задней крышке ремня привода.

При правильно установленных фазах метка А должна совпасть с меткой В, а метки D и Е — с метками С и F.

Замените ремень привода распределительного вала, если при осмотре вы обнаружите:

– следы масла на любой поверхности ремня;

– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

– трещины, складки, углубления или выпуклости на наружной поверхности ремня;

– расслоение на торцовых поверхностях ремня.

Вам потребуются: инструменты, необходимые для снятия ремня привода генератора и передней крышки ремня привода газораспределительного механизма, ключ «на 15», накидной ключ «на 17», специальный ключ для поворота натяжного ролика или съемник стопорных колец, монтажная лопатка или большая отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Преодолевая сопротивление резиновых держателей, снимаем пластмассовую крышку двигателя.

1. Шестигранником «на 5» отворачиваем четыре винта по периметру верхней крышки

2. и один винт в центре крышки.

3. Снимаем верхнюю крышку.

4. Тем же инструментом отворачиваем два винта крепления нижней крышки (второй винт показан стрелкой)

https://youtube.com/watch?v=mloo43–krQ

Интервал замены ремня ГРМ на Лада Гранта

Для исключения преждевременного обрыва приводного ремня ГРМ менять его следует согласно регламенту – один раз на 75 тыс. км пробега, однако визуально контролировать состояние ременной передачи лучше гораздо чаще и не реже пробега в 15 тыс. км, иначе может случиться непоправимое.

Как уже было сказано выше, не загибает клапана только у двигателя 11183-50, в остальных же случаях, избежать серьезной поломки из-за обрыва изношенного, или некорректно установленного ремня, и последующего дорогостоящего ремонта точно не получится. Именно по этой причине многие специалисты рекомендуют менять ременной привод ГРМ гораздо раньше регламентируемых производителем сроков.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

  1. Снимаем защитный кожух ремня.

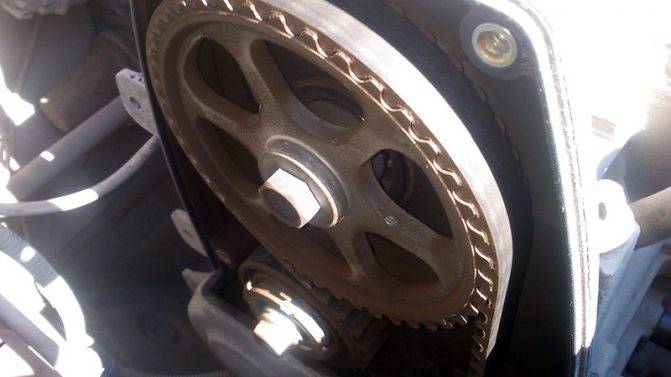

    Кожух снят. Проводим осмотр ремня

  2. Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
  3. Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.

    Тут тоже совмещаем

  4. Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
  5. Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
  6. Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114».
  7. В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
  8. При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Какое масло лучше заливать в двигатель Лада Гранта 8-клапанная замена

Какое масло лучше заливать в двигатель Лада Гранта 8-клапанная, интересует многих владельцев отечественного автомобиля. Как и для любой другой модели, целесообразно приобрести и залить качественный смазочный материал.

Как выбрать оптимальную смазку?

Перед выбором масла необходимо изучить инструкцию по эксплуатации автомобиля. Практически все разработчики, и АвтоВАЗ не исключение, указывают разрешенные виды масел, которые помогут продлить срок работы мотора машины. Двигатель Лада Гранта требует смазочного материала определенной вязкости. Этот показатель зависит от условий и срока эксплуатации автомобиля.

Основные разновидности смазочного материала:

  • синтетический;
  • полусинтетический;
  • минеральный.

Хорошее моторное масло подбирается с учетом изношенности двигателя и ранее используемого смазочного материала. К примеру, если машина постоянно эксплуатировалась на минеральной смазке, желательно заливать ее и в дальнейшем. Если же хочется сменить тип смазки, сначала нужно провести очистку двигателя.

Новые двигатели прекрасно работают и на полусинтетике. Старые моторы ладят исключительно с минеральным материалом. Главными отличиями 2 типов смазок являются ценовая категория и эксплуатационные характеристики. Замена масла в двигателе должна проходить согласно правилам. Если возникли некоторые сомнения, целесообразно отправиться на СТО.

В современных автомобилях часто используют полусинтетические смазочные составы. Состоят они из минеральных компонентов, которые проходят через химический гидрокрекинг. Благодаря такой манипуляции моторное масло становится более качественным.

Двигатель Лада Гранта требует смазки определенной вязкости, поэтому на данный показатель необходимо обратить внимание. Большой популярностью пользуется Pennasol 10W-40. Этот продукт является синтетическим и может использоваться в любое время года

Этот продукт является синтетическим и может использоваться в любое время года

Буква W означает, что он всесезонный. Перед этим символом всегда располагается цифра, которая означает наименьшую температуру, при которой оксоль может быть прокачана по системе

Этот продукт является синтетическим и может использоваться в любое время года. Буква W означает, что он всесезонный. Перед этим символом всегда располагается цифра, которая означает наименьшую температуру, при которой оксоль может быть прокачана по системе.

При выборе смазки многое зависит от типа мотора, пробега, условий эксплуатации автомобиля. Некоторые модели Лады очень капризны, что затрудняет выбор смазочного материала. Одни требуют замены через каждые 5 тыс. км, другие — через 10 тыс. Узнать, какое масло лучше для Лады, можно у автодилеров и на СТО.

Что залить в двигатель Гранты

Какое масло заливать, вопрос несложный. Подсказки есть в инструкции к эксплуатации автомобиля, дельные советы дадут бывалые автовладельцы. Чаще всего в Ладу Гранту рекомендуют заливать такие масла:

  • Esso Ultra;
  • Mobil Super 2000 X1;
  • ZIC A+ Gasoline VHVI.

Их качество находится на высоком уровне

Для Лады Гранта это очень важно. К сожалению, на сегодняшний день хорошая смазка стоит достаточно дорого, поэтому многие автовладельцы заливают в Гранту некачественный материал. Но результат таких действий плачевный: быстро портятся расходники, в частности масляный фильтр, что в результате ведет к поломке двигателя

Но результат таких действий плачевный: быстро портятся расходники, в частности масляный фильтр, что в результате ведет к поломке двигателя

Во избежание неприятных ситуаций необходимо подбирать смазку в Гранту согласно спецификации автомобиля

Но результат таких действий плачевный: быстро портятся расходники, в частности масляный фильтр, что в результате ведет к поломке двигателя. Во избежание неприятных ситуаций необходимо подбирать смазку в Гранту согласно спецификации автомобиля.

При первой заливке целесообразно применять минеральные или нефтяные смазочные материалы.

Они имеют нестабильную текучесть, по своим характеристикам несколько хуже, чем синтетика и полусинтетика. Синтетическую оксоль в Гранту заливают для постоянной эксплуатации авто. Этот материал не требует частой замены, но стоит дорого. Полусинтетика по своим характеристикам несколько хуже синтетики, но при этом она имеет приемлемую цену и хорошие свойства. Использовать ее можно для машины с большим пробегом. Как показывает практика, ответ на вопрос, какое масло заливать, несложный.

Рейтинг статьи:

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

  1. Износ зубчатого ремня с передней стороны — основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
  2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Как выставить метки ГРМ ВАЗ-2112 16 клапанов

Обрыв ремня газораспределительного механизма (ГРМ) 16-клапанного мотора ВАЗ 2112 может привести к загибу клапанов. Итог — дорогостоящий капитальный ремонт двигателя. Чтобы этого не случилось, нужно своевременно проводить замену ремня ГРМ ВАЗ 2112. Тем более что сделать это можно своими руками.

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

Подбираем новый ремень

Необходимо подобрать ремень правильного размера. Длина изделия должна составлять 742 мм. Важным для автолюбителей является вопрос, какого производителя лучше выбрать. Сегодня качественные изделия выпускают как зарубежные, так и отечественные поставщики:

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМСуществуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

  • торцевые головки на 10, 15 и 17;
  • накидной или рожковый ключ на 17;
  • большая плоская отвёртка;
  • ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

  1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
  2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
  3. Отключается фишка датчика коленвала.
  4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
  5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
  6. При заблокированном шкиве откручивается гайка генератора.
  7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
  8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
  9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.
