Устройство механического компрессора

Область использования

Устанавливаются механические нагнетатели как на спортивные, так и на обыкновенные транспортные средства. Естественно, для спортивных моделей они нужны больше. Изготовители предлагают автолюбителям специальные установочные комплекты с различными деталями, необходимыми для монтажа механических нагнетателей. Встречаются эти устройства и на нетюненгованных авто, но бывает это нечасто.

Итог

Некоторые люди полагают, что из-за установки нагнетателей уменьшается ресурс движка. Но это не так. Если использовать устройство, увеличивающее крутящий момент на средних и низких оборотах, вы не причините двигателю вреда. Но если вы хотите добиться большого прироста мощности, вам придется заменить некоторые штатные детали движка. К примеру, вам не помешают кованые шатуны и поршни вместо стандартных.

Не нужно забывать, что механический нагнетатель нужно обязательно использовать в связке с интеркулером, охлаждающим воздух. Это устройство позволит увеличить воздушный заряд и максимально форсировать движок.

Высокое давление и температура воздуха, поступающего в цилиндры, может привести к преждевременной детонации топливно-воздушной смеси, что очень вредно для мотора. Чтобы уберечь его от быстрого износа, следует использовать высокооктановое топливо, а также изменить настройки зажигания.

Читайте так же: турбина или компрессор, что лучше установить…

Как правильно выбрать компрессор для автомобиля?

Автокомпрессоры бывают электрические и простые, так называемые ножные, требующие усилий для накачки колеса. Для экономии сил и времени удобнее пользоваться электрическим автокомпрессором.

При выборе электронасоса обраите внимание на такие характеристики:

  • давление – максимальное количество атмосфер, которые может накачать компрессор;

  • общая производительность – количество воздуха, закачиваемое в шину за минуту (чаще всего измеряется в литрах/минуту);

  • способы подключения к источнику питания (прикуриватель, аккумулятор);

  • длина шнура: должен свободно доставать от аккумулятора или прикуривателя до колес автомобиля.

Электрический наддув

Система электрического наддува разрабатывалась фирмой «Controlled Power Technologies» (в настоящий момент вошла в состав подразделения силовых агрегатов компании «Valeo») в течение трех лет.

В отличие от турбонаддува, где центробежный нагнетатель приводят в действие выхлопные газы, или механического наддува, где нагнетатель связан с коленчатым валом двигателя, в системах с электрическим наддувом нагнетатель вращается электромотором. Обычно подобные системы являются комбинированными, так как использование электрического и турбонаддува совместно даёт существенный выигрыш, позволяя избежать турбоямы на низких оборотах двигателя.

Система электрического наддува «Controlled Power Technologies»
Она совмещает в одном устройстве электрический и турбонагнетатель.

Компания «Audi» недавно представила систему электрического наддува, работающую по схеме, отличной от схемы «Controlled Power Technologies». Система «Audi» (на рис. ниже) использует двойной наддув: обычная турбина работает на средних и высоких оборотах, а электрическая — на малых, исключая турбояму.

Система электрического наддува «Audi»

В «Audi» собираются снабдить электрическим наддувом собственные дизельные моторы. На заводе компании уже собран пробный образец трехлитрового V6 TDI с подобным двойным наддувом. В системе задействован компактный электродвигатель, способный быстро раскрутить турбину до высоких скоростей. Возникновение дополнительного потребителя никак не должно отразиться на общем уровне энергопотребления, так как потери на раскрутку турбины перекроются при помощи системы рекуперации.

Внимание к электрическому наддуву в последнее время проявляют также компании «Ricardo», «Ford» и «BMW». Последняя недавно получила патент на электротурбину собственной конструкции, а компания «Ford» работает совместно с «Controlled Powertrain Technologies» и «Valeo» над трёхцилиндровым двигателем «Hyboost» с электронаддувом. «Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей

«Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей.

На рынке тюнинга существуют и так называемые осевые электрические нагнетатели, которые, как правило, входят в систему динамического наддува (читайте ниже). Движение воздуха в них осуществляется в осевом направлении. Один или пара последовательных либо параллельных вентиляторов с электромоторчиком, будучи установленными в воздушном тракте, проталкивают воздух вдоль себя назад, в фильтр или уже после него во впускной коллектор. Если такая система преодолевает хотя бы сопротивление фильтрующих элементов, эффект уже неплохой.

Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы

Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.

При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.

Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.

За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.

Виды механических компрессоров

Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:

  • роторный компрессор,
  • двухвинтовой нагнетатель;
  • центробежный компрессор;

Основные отличия заключаются в том, как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.

  • Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
  • Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.

Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.

Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.

Статья в тему: При нагреве двигателя плавают обороты: возможные причины, диагностика, ремонт

Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.

Что такое механический нагнетатель

В этом варианте наддува мотора основным узлом является нагнетающий узел. Он отличается от турбины тем, что механизм приводится в движение не за счет давления выхлопных газов, а за счет двигателя, для этого используется привод. Основные названия этого варианта – компрессор (этот термин можно встретить во многих спортивных моделях Мерседесов) или суперчарджер (применяют в основном в Северной Америке). Подобные решения бывают двух основных типов:

  1. Центробежный нагнетатель.
  2. Механический объемного типа.

Независимо от разновидности принцип работы нагнетателей примерно одинаков. Но при этом за образец всегда берутся варианты объемного типа. Как показали исследования инженеров многих концернов, производящих автомобили, установка компрессора не сильно влияет на ресурс мотора и уменьшает его незначительно.

А если применять модели нагнетателей, повышающие обороты двигателя в нижнем и среднем диапазонах, то мотор, будет служить на порядок дольше, чем без тюнинга

Конечно, очень важно правильно подобрать модель компрессора и установить его по рекомендациям производителя, чтобы добиться максимальной эффективности

К сведению!

При установке нагнетателя зачастую приходится менять поршни и шатуны на кованые, а также дорабатывать ряд других деталей. Это связано с тем, что с ростом мощности повышается нагрузка на узлы мотора, увеличивается давление в камере сгорания, и перепады температур становятся на порядок больше.

Нагнетатель из пластиковой бутылки

Многим известна ситуация, когда случается проблема заливки масла в редуктор, раздатку, АКПП, и т. д. Немного поразмыслив, собрал необходимые средства, который были под руками, и самостоятельно собрал нагнетатель. При этом вспоминал передачу об очумелых ручках.

Для этого аппарата нужны такие комплектующие как пластиковая бутылка объемом 5 литров, два клапана, несколько штуцеров, металлическая трубка.

Для работы нагнетатель нужно заправить маслом 1 л, затем подсоединить компрессор – подойдет автомобильный, и набить давление 2 кг/см кв. После этого воздушный клапан закрываем. Готово, аппаратом можно пользоваться. Для этого следует вставить шланг в заливное отверстие редуктора и открыть нагнетательный клапан масла.

Устройство компрессора

Любой автомобильный компрессор состоит из нескольких основных элементов:

  • привод;
  • компрессорная группа;
  • ресивер для компрессора;
  • контрольные приборы, кнопки для управления, датчики.

Привод

Данная составляющая устройства может быть электрической. Компрессор бывает трехфазным или же однофазным. Работает он от так называемого асинхронного электродвигателя. Если работа проводится вдали от источников тока, то используется специальный автономный привод.

Компрессорная группа

Специалисты делят привод компрессоров на два типа: с ременной передачей и с прямым приводом. Часто эти категории используется именно в винтовых компрессорах. В этой конструкции есть специальный электронный блок управления, меняющий производительность двигателя и количество его оборотов в зависимости от расходуемого воздуха.

Ресивер

Данный товар практически всегда поставляется вместе с компрессором. Изделие представляет собой сосуд из металла или пластика, где система накапливает воздух. По мере необходимости он расходуется. Одной из дополнительных функций ресивера является сглаживание пульсации давления в тот период времени, когда аппарат функционирует. Кроме того, последний аспект является актуальным чаще всего именно для поршневых компрессоров, которые имеют небольшой объём.

Кнопки для управления, контрольные приборы и датчики

Манометр всегда присутствует в любом, даже самом простом комплекте. Он необходим для самостоятельно контроля уровеня давления воздуха.

Между компрессорным блоком и ресивером установлен обратный клапан, который предназначен для сохранения воздуха в ресивере и снижения нагрузки.

Для нормализации давления на выходе есть специальный редуктор, который тоже имеет манометр.

Принцип работы

Чтобы понять, как работает компрессор для автомобиля, необходимо рассмотреть схему функционирования самого обыкновенного четырехтактного двигателя. Во время движения вниз поршня воздух разряжается, после чего он попадает в специальную камеру сгорания. Далее воздух начинает взаимодействовать с топливом, а затем создается специальный заряд, который может превратиться в кинетическую энергию во время горения. Процесс горения обеспечивает свеча зажигания.

В тот момент, когда окисление топлива начинается, система выбрасывает большой объём кинетической энергией. Данный процесс можно назвать взрывом, сила которого воздействует на поршень, благодаря чему тот начинает двигаться. Далее сила движения поступает на колеса, и они начинают вращаться.

Задача компрессора заключается в том, чтобы удержать определенное количество воздуха при входе в двигатель. В результате давление повышается, в двигатель поступает необходимое количество топлива, и мощность увеличивается.

Далее в работу вступает механический нагнетатель.  Он запускается при помощи приводного ремня. Компрессионный ротор выпускает определенное количество воздуха, максимально сжимает его и отправляет в так называемый впускной коллектор.

Средняя скорость вращения компрессора варьируется в пределах 50-60 тысяч оборотов всего за одну минуту.

Результатом всех этих действий и процессов становится увеличение подачи количества воздуха в двигатель автомобиля.

Как выбрать компрессор для автомобиля?

При выбора подходящего изделия, надо определиться со следующими данными:

  • габариты (чем меньше компрессор, тем его мощность ближе к минимальной);
  • максимальные запасы производительности и мощности;
  • производитель;
  • конструкция.
  • Drive2.ru
  • qvarto.ru
  • Tut.by
  • automanya.ru
  • DRIVE2
  • off-wheels.ru
  • Grounde.ru
  • pnevmopodveska24.ru
  • FB.ru
  • SYL.ru
  • StankiExpert.ru

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

  • механический нагнетатель (компрессор);
  • интеркулер;
  • дроссельная заслонка;
  • заслонка перепускного трубопровода;
  • воздушный фильтр;
  • датчики давления наддува;
  • датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува

Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, дроссельная заслонка открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

  • Система прямого привода — предполагает монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
  • Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
  • Цепной привод. Имеет аналогичный ременному приводу принцип.
  • Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

  • Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы — колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом турбины. Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения турбоямы.
  • Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество — высокая эффективность работы.
  • Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

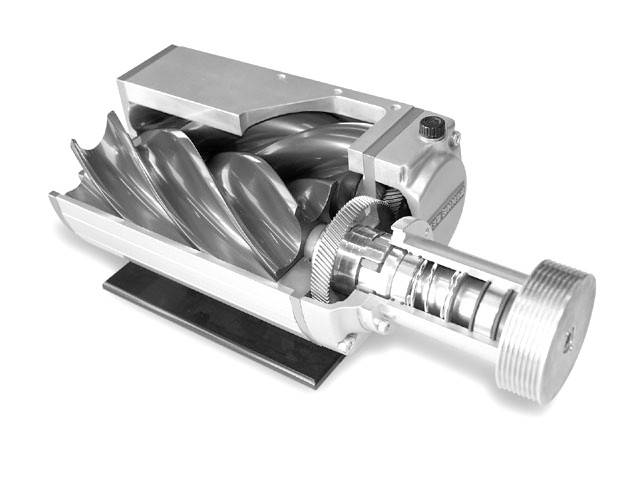

Винтовой нагнетатель

Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota. При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.

Тюнинг двигателя: турбина или компрессор, что лучше установить?

Профессионалы автомобильного мира, и простые автолюбители знают о том, что двигатель с большим рабочим объёмом, выдает большую мощность по сравнению с малолитражными движками. Двигатель с малой кубатурой, не может дать автомобилю большой прирост мощности в силу своей слабости :).

Над тем, что сделать, чтобы малокубатурный двигатель давал мощности больше, задумывались давно. И вот, на заре развития авто-тюнинга, изобретатели придумали установку в двигатель дополнительного агрегата – компрессора.

Появилась возможность, задувать в камеру сгорания малокубатурного двигателя больше воздуха, что в свою очередь влечёт к обогащению топливной смеси кислородом и, как следствие, к увеличению мощности двигателя. Практически одновременно с компрессором стали использовать и турбину, все с той же целью — задуть в камеру сгорания больше кислорода и обогатить топливную смесь.

То есть цель использования турбины и компрессора одна и та же.

Забегая вперед, сразу оговоримся, что и турбина, и компрессор впоследствии зарекомендовали себя очень хорошо. Наибольшее распространение получила все же турбина, поскольку имеет более высокий КПД (коэффициент полезного действия) и позволяет экономить топливо, но и компрессоры так же используются на современных автомобилях.

Особенно эффективна турбина на дизельных двигателях, поэтому почти все современные дизельные движки имеют приставку «турбо».

В чем основное отличие турбины от компрессора?

Главное отличие турбины от компрессора в том, что в этих устройствах используются разные источники привода. Компрессор работает от вала двигателя и представляет собой отдельную, самостоятельную механическую единицу, а турбина приводится в работу энергией выхлопных газов и жестко привязана к двигателю.

Турбина, весьма эффективна для обогащения топливной смеси кислородом, но в ней, есть существенные неудобство – она стационарное устройство, требующее плотной привязки к двигателю (подвода масла под давлением). Турбина — сложное и дорогое устройство.

Компрессор гораздо проще в эксплуатации, требует минимальных усилий по обслуживанию – он независимый агрегат и этим все сказано.

Турбонаддув, весьма заманчив, но не стоит забывать, что любые турбины дорогие, из-за своих технологических характеристик: устройство сделано так, что требует дополнительных механизмов, например выпускной коллектор. В настройке она под силу только специалисту высокого уровня, который в состоянии чутко настроить работу для обеспечения оптимального состава топливной смеси.

Компрессор же удобен тем, что его настройка по силам любому человеку мало-мальски разбирающемуся в карбюраторах. Он достаточно легко настраивается посредством топливных жиклеров.

Для сравнения ещё один пункт: турбина вместе с установкой в двигатель Вам обойдётся не меньше 500 условных единиц, когда как компрессор стоит всего 150 условных единиц. Прирост мощности от такого тюнинга составляет в районе 20-30 % от начальной мощности двигателя.

Есть и еще одна очень существенная разница в работе этих устройств, которая так же может оказать влияние на выбор, что установить на автомобиль, турбину или компрессор.

Эта разница в том, в каком диапазоне оборотов двигателя работает устройство. И тут очевидно, что в этом компоненте компрессор будет выигрывать у турбины, поскольку компрессор может выполнять свою функцию даже на низких оборотах двигателя.

Турбине же требуется высокое давление выхлопных газов, которые образовываются только после достижения двигателем определенных оборотов. Раньше турбины начинали свою работу только с 4000 об/мин, но современные турбины значительно эффективнее и могут работать эффективно при более низких оборотах.

Что означает эта разница в работе компрессора и турбины? Автомобиль с компрессором будет значительно эффективнее разгоняться с самого старта. Автомобиль же с турбиной начинает разгон не очень шустро (наблюдается эффект турбоямы), но при достижении определенных оборотов следует резкий подхват и ускорение.

Какие из всего этого можно сделать выводы? Если Вы большой любитель скорости – а, вероятно, таких авто владельцев большинство, – смело устанавливайте компрессор в двигатель вашего авто, если у вас бензиновый двигатель. Если же у вас дизель, то, пожалуй, лучше использовать турбину.

Компрессор или турбонаддув

Итак, начнем с последнего и попробуем разобраться, что подходит именно для ВАЗ 2107 – турбонаддув или механический компрессор. Изначально опытные водители независимо от модели ВАЗ советуют для увеличения мощности автомобиля использовать именно компрессор.

Причем руководствоваться при этом, по словам специалистов нужно следующими преимуществами компрессора:

  • При установке потребуются минимальные доработки ДВС.
  • Собственно простота установки устройства.
  • При установке компрессора вам не придется вмешиваться в работу систем смазки и охлаждения, соответственно выпускной коллектор не будет перегреваться, как бывает в случае с газотурбинным наддувом.

Установка турбины оправдана на современный импортный скоростной автомобиль, который изначально заточен под большую мощность. В случае с ВАзом турбина просто «убьет» двигатель или инжектор, причем произойдет это за весьма короткий срок. Поэтому дабы исключить все риски для ВАЗ 2107 изначально стоит рассматривать только механический компрессор.

На сегодняшний день есть два способа тюнинга ДВС 2107: экспериментальный или покупка готового комплекта. Каждый из них заслуживает отдельного разговора. Поэтому обо всем по порядку.

Виды компрессоров

Компрессоры, которые устанавливают на ВАЗ 2114, делятся на агрегаты с других автомобилей, приобретенные на авторазборках (например, от Тойоты, Субару, Мерседеса и др.) и агрегаты серийного производства.

Как выбирать агрегат с донора

Агрегат должен подходить вашей машине по следующим характеристикам:

  • максимальные обороты нагнетателя;
  • производительность;
  • объем;
  • диаметры патрубков;
  • вес;
  • габаритные размеры;
  • максимальное избыточное давление.

Также при выборе учитывают такие параметры, как необходимость подачи охлаждающей жидкости в агрегат от штатной системы машины и наличие/отсутствие собственной системы подачи смазки.

Если вы приняли решение поставить компрессор с донора, необходимо:

  1. Определиться со способами крепежа и приводом компрессора.
  2. Вычислить производительность топливной системы.
  3. Выяснить, какие доработки потребуются двигателю (снижение степени сжатия и т. д.).
  4. Сделать пайпинг, добавив байпасный клапан («байпасную заслонку»).
  5. Сделать чип-тюнинг для настройки на новые параметры систем управления ДВС (может оказаться необходимой замена моторной косы под ДАД и ДТВ).

Также учитывают многие другие факторы, которые зависят от выбранного агрегата и требований владельца. Таким образом, помимо компрессора, вам потребуются определенные крепления, индивидуальный чип-тюнинг, подбор шпилек, патрубков и ремней и т. д. Кроме того, скорее всего понадобится установка интеркуллера.

Чаще всего используют Кит-комплекты. Их собирают на основе как агрегатов, предназначенных для конкретных моделей ВАЗ, так и агрегатов от иномарок. Кит-комплект представляет собой набор для тюнинга, куда входит компрессор и необходимые комплектующие. Некоторые производители дают гарантию на свою продукцию. Также среди автолюбителей пользуются популярностью компрессоры GT.

Как сделать «Воздуходувку» из подручных средств

Привет всем! Сегодня в очередной раз мы рассмотрим, как сделать интересную и полезную самоделку. А именно рассмотрим, как сделать своими руками и из подручных средств «воздуходувку».

Такой инструмент как «воздуходувка» парой иногда очень нужен, но так как все же потребность в нём не такая уж и большая, многие из нас не могут позволить себе такую покупку. Поэтому данная самоделка как раз отлично подойдет для таких случаев, то есть не для промышленного использования, а для не частого домашнего использования. Данная самоделка отлично справится с бытовыми задачами, такими как смести пыль, листву и так далее. Ну что-ж, хватит долгих предисловий, погнали!

Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.

Для изготовления самодельной «воздуходувки» понадобится.

— ПВХ труба диаметром 40мм — Электродвигатель — Различные канализационные ПВХ фитинги — Выключатель — Аккумулятор или блок питания — Провода

Разобравшись с выбором основного компонента самоделки, переходим к следующему шагу. А именно нужно изготовить мотораму, на которой будем крепить электродвигатель. Мотораму мы изготовим из пластиковой заглушке канализационной ПВХ трубы. Диаметром примерно 100мм. От данной заглушки ножовкой отрезаем «обод», место спила зашкуриваем наждачной бумагой, для того чтобы у нас все это дело выглядело максимально аккуратно.

Затем прикладываем эту трубу к заглушке и также, как и в прошлый раз обводим её маркером по контору. После чего отмеченную окружность следует вырезать. Вырезать можно, как и лобзиком, так и раскалённым ножом или вообще, просто-напросто высверлить при помощи дрели и свёрл. После чего склеиваем две заготовки сначала при помощи супер клея, а затем герметизируем соединение термоклеем и переходим к следующему этапу.

Далее понадобится «диск» на котором мы будем размещать лопасти. Этот диск мы также вырежем из ПВХ заглушки для канализационных труб 100 мм диаметра. Но этот «диск» по диаметру должен быть немного меньше. А именно таким размером, чтобы он мог располагаться внутри заготовке с 40 мм трубой. Спокойно вращаться, при этом ничего не задевая и делать это с минимальным зазором между стенок. В таком случае давление и поток выдуваемого воздуха воздуходувкой будет максимальным.
