Предназначение поршневых колец
Среди основных ключевых элементов, составляющих конструкцию силовых агрегатов, далеко не последнее место отводится поршням. Для долговременного сохранения их работоспособного состояния необходимо поддерживать качественную смазку деталей. При этом следует постоянно оберегать камеру сгорания от проникновения внутрь масла.
Попадание смазки в систему приводит к образованию нагара, негативно отражаясь на функциональности моторов. Также отрицательное влияние на работоспособность мотора оказывают газы, поступающие в картер из камеры сгорания.
Надеваемые на поршень незамкнутые кольца имеют две разновидности: компрессионные и маслосъемные. Их различие заключается в выполняемых функциях:
- основным предназначением компрессионных колец считается защита картера силовой установки от проникновения газов из камеры сгорания. Сжимаясь и разжимаясь в пределах, предусмотренных конструкторами, они поддерживают требуемое давление в системе. Компрессионные кольца двигателя обычно используют парами. При этом разрывы незамкнутых элементов располагают относительно друг друга на 180 0 . Такой метод размещения способствует лучшему уплотнению;

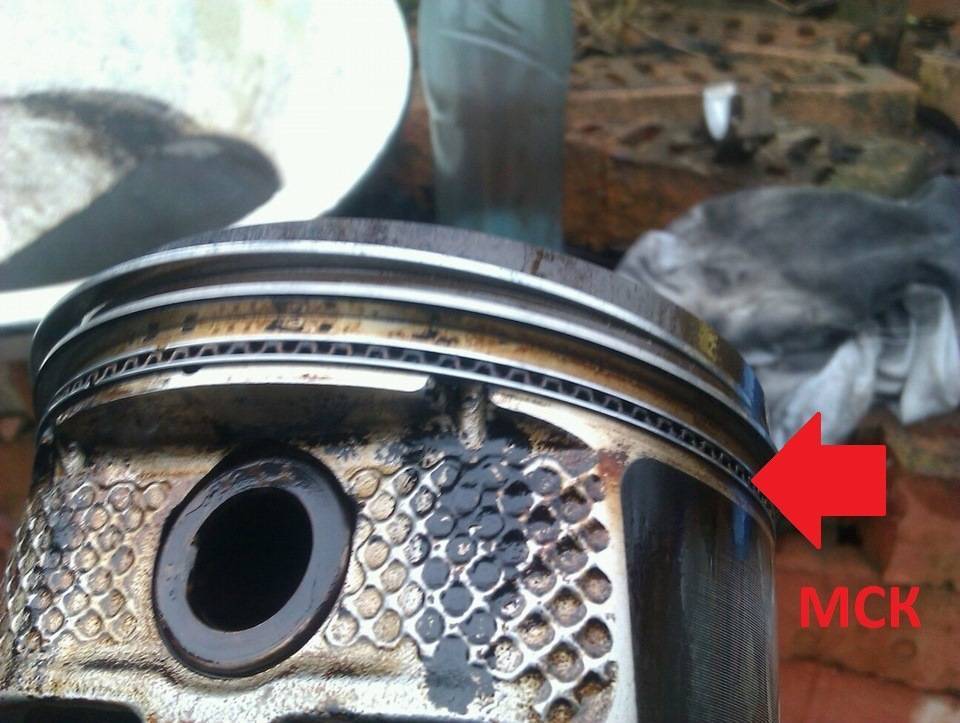

- в конструкции современных моторов присутствует еще одно кольцо, маслосъемное. В его функции входит защита камеры сгорания от проникновения масла.
Проверка состояния колец
Работа поршневых колец происходит в интенсивном режиме, от чего происходит их износ. Стандартный комплект изнашивается уже через 150-200 тысяч километров пробега, но есть и случаи, когда нового комплекта колец хватает более чем на 500 тысяч. Все зависит от правильности эксплуатации двигателя, в противном случае к его ремонту приступить нужно будет немного раньше положенного срока. Качество масла или пренебрежение его заменой также может негативно сказаться на техническом состоянии колец, приводя к их залеганию. Если вы часто ездите по запыленным дорогам, то состояние топливного и воздушного фильтра должно быть всегда идеальным (регулярно проводите осмотр фильтрующих элементов).
Во время проверки обратите внимание на дым из выхлопной трубы
Существует много признаков, по которым вы сможете определить необходимость ремонта или замены колец. Вот некоторые из них:
- расход масла резко увеличился;
- после остановки или во время начала движения наблюдается сизый дым;
- сальники и (или) прокладки почернели от масла, даже если вы его совсем недавно поменяли;
- свечи зажигания стали грязными. Если это так, то замена колец неизбежна.
При обнаружении любого из признаков износа, в первую очередь проверьте состояние маслосъемных колец. Проведение диагностики колпачков – довольно простая процедура. Для этого от вас потребуется лишь отсоединить патрубок вентиляции двигателя. Повышенное давление картерных газов будет говорить об износе колпачков и необходимости в их замене.
Пошаговая инструкция по проведению работ
Процедура раскоксовки обычно не представляет трудностей для автолюбителя с опытом и осуществляется в следующем порядке:
- Авто прогревается до рабочего значения температуры с обязательной установкой в горизонтальную позицию.
- Выкручиваются свечи зажигания (когда двигатель на бензине) или форсунки, или свечи накала (когда мотор дизельный).
- При поворачивании коленвала с помощью храповика по часовой стрелке выставляется каждый поршень в среднюю позицию.
- Состав для раскоксовки заливается внутрь камеры сгорания на некоторое время (указано в инструкции). Следует выждать от одного до двух часов либо оставить состав в моторе на всю ночь. Во избежание испарения в отверстия наживляются форсунки либо свечи.
- После истечения необходимого времени выкручиваются свечи либо форсунки, отверстия накрываются ветошью. Затем проворачиваются с помощью стартера коленвал на протяжении пяти-семи секунд. Таким образом удаляются остатки состава и размягчённый нагар.
- Потом свечи либо форсунки устанавливаются обратно, мотор запускается и работает при холостых оборотах в течение пяти-десяти минут.
- Заменяются фильтр и масло.
- При необходимости процедура может быть повторена после преодоления 50-100 километров.
Проверка работоспособности и обкатка мотора
После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.
Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:
- мотор нельзя сильно нагружать;
- по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
- не желательно преодолевать затяжные подъемы;
- категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
- перед поездкой двигатель нужно прогревать.
Что делать, если залегли кольца в двигателе
Ответ на данный вопрос банален: если довели двигатель своего «железного скакуна» до такого состояния, что залегли кольца, надо их раскоксовать — скажут на любом форуме. Для этого необходимо удалить нагар из поршневых канавок. Раскоксовку можно делать тремя способами:
- механическим очищением нагара,
- химическим растворением кокса,
- при помощи специальных присадок в топливо.
Присадка в моторное масло «Супротек Актив Плюс»
Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках.
Рассмотрим каждую процедуру подробнее. «Народные способы», связанные с риском повредить прокладки и сальники современного автомобильного мотора, упоминать не будем.
Механическая раскоксовка
Этот способ подразумевает частичную или полную разборку двигателя, потому что поршни, на которых залегли кольца, необходимо извлечь. Очищать детали нужно вручную, используя мягкие щетки, ветошь и растворитель, керосин или ацетон.
Места, до которых трудно добраться щеткой, необходимо тщательно прочистить с помощью небольших кусочков ваты или ветоши смоченных в растворителе. Мастера часто используют пинцеты и другие приспособления, чтобы удалить весь нагар. Только в этом случае раскоксовка считается качественной.
Данный способ требует хорошего знания устройства авто, и силового агрегата в частности. Нужно ведь не только разобрать, но и потом правильно собрать мотор. Это причина, почему лучше доверить такую работу профессиональным автослесарям, хоть это и немалостоящее удовольствие.
Химическая раскоксовка
Этот способ поможет, если залегли маслосъемные кольца, а что делать не знаете – нет ни навыков, ни инструментов, чтобы разбирать двигатель, и нет возможности обратиться в автосервис. Чтобы раскоксовать мотор с помощью химии, нужно только уметь выкручивать свечи зажигания.
Алгоритм химической раскоксовки залегших колец:
- Прогреть двигатель до 80-90 °C.
- Отсоединить провода питания, вывернув свечи.
- Вывесить ведущий мост.
- Рычаг КПП установить на максимальную скорость.
- Провернуть коленвал так, чтобы все поршни встали в среднее положение.
- Залить в цилиндры по 40 мл средства, завернуть свечи.
- Подождать 60 минут, временами поворачивая вперед-назад ведущие колеса.
- Убедившись, что вся жидкость просочилась вниз, запустить мотор на час в режиме ХХ.
- Заменить масло и масляный фильтр.
- Проехать 20-30 км с нагрузкой около 3000 оборотов.
Главные недостатки этого способа:
- Нет возможности надежно проконтролировать, насколько хорошо удален кокс.
- Агрессивная химия может повредить уплотнители и сальники двигателя.
Раскоксовка с помощью присадок
Это наиболее простой и безопасный вариант чистки двигателя, если залегли кольца, а что делать вы не знаете. Достаточно добавить в топливо или моторное масло специальную присадку – не нужно ничего выкручивать-закручивать, вывешивать и ждать. Просто и удобно. Сегодня на рынке представлены средства импортного и отечественного производства. Бренды из стран ЕС и США традиционно пользуются авторитетом, но относительно дороги. Продукция отечественных производителей дешевле, и часто не уступает западным аналогам.
Например, российская компания «Супротек» разработала линейку триботехнических составов, которые позволяют комплексно очистить мотор автомобиля. Промывки быстро удаляют самые стойкие загрязнения, а присадки в бензин и моторное масло поддерживают эффект «чистого двигателя» на протяжении длительного времени. «Очиститель топливной системы» Suprotec комплексно промывает камеру сгорания и топливную систему бензиновых моторов. Промывка добавляется в топливный бак. Ввиду высокой химической активности рекомендуется для разовой очистки, когда заметили симптомы, что залегли кольца в двигателе. Средство эффективно удаляет все виды нагаров из камеры сгорания, устраняя связанные с ними проблемы.
Источник
Установка поршневого пальца
В зависимости от модели поршневой группы. Используются разные условия посадки пальцев поршень. На поршнях старого образца. Чтобы поставить палец необходимо поршень нагреть. Нагревают разными способами . Ставят на нагретую плиту. Поджигают внутри поршня огонь. Основная опасность заключается в том чтобы перегреть поршень. В результате чего он может повестись и поменять свою геометрию. Достаточно не значительного нагрева для того чтобы отверстия под палец расширились и палец легко вошёл в поршень. Поэтому не пользуюсь открытым огнем. Достаточно разместить поршня в ведре с горячей водой. После чего палец легко входит в поршень. На современных поршнях применяют другую технологию. Нагревать ни чего не нужно. Палец свободно входит в свои посадочные места. И то что он проворачивается беспокоиться не нужно. После того как двигатель начнет работать. И поршень нагреется палец схватится поршнем. При последующей разборке двигателя. Удалить палец из поршня будет достаточно не легкая задача.
Прежде чем устанавливать палец в поршень с одной стороны необходимо поставить стопорное кольцо. При установке палец упрется в него и займет правильное положение.
Для чего это необходимо
Одной из функций поршневых колец наряду с герметизацией камеры сгорания и предотвращением перегрева поршня является регулировка толщины плёнки моторного масла на цилиндре. За это отвечают маслосъёмные кольца, входящие в набор поршневых. Компрессионные кольца, расположенные выше, в свою очередь отвечают за герметичность камеры сгорания топлива.
В процессе эксплуатации на маслосъёмных кольцах в результате трения, воздействия горячих отработанных газов и продуктов сгорания топлива и масла образуются отложения. Особенно они характерны для дизельных автомобилей, в топливе для которых содержится большой процент серы.

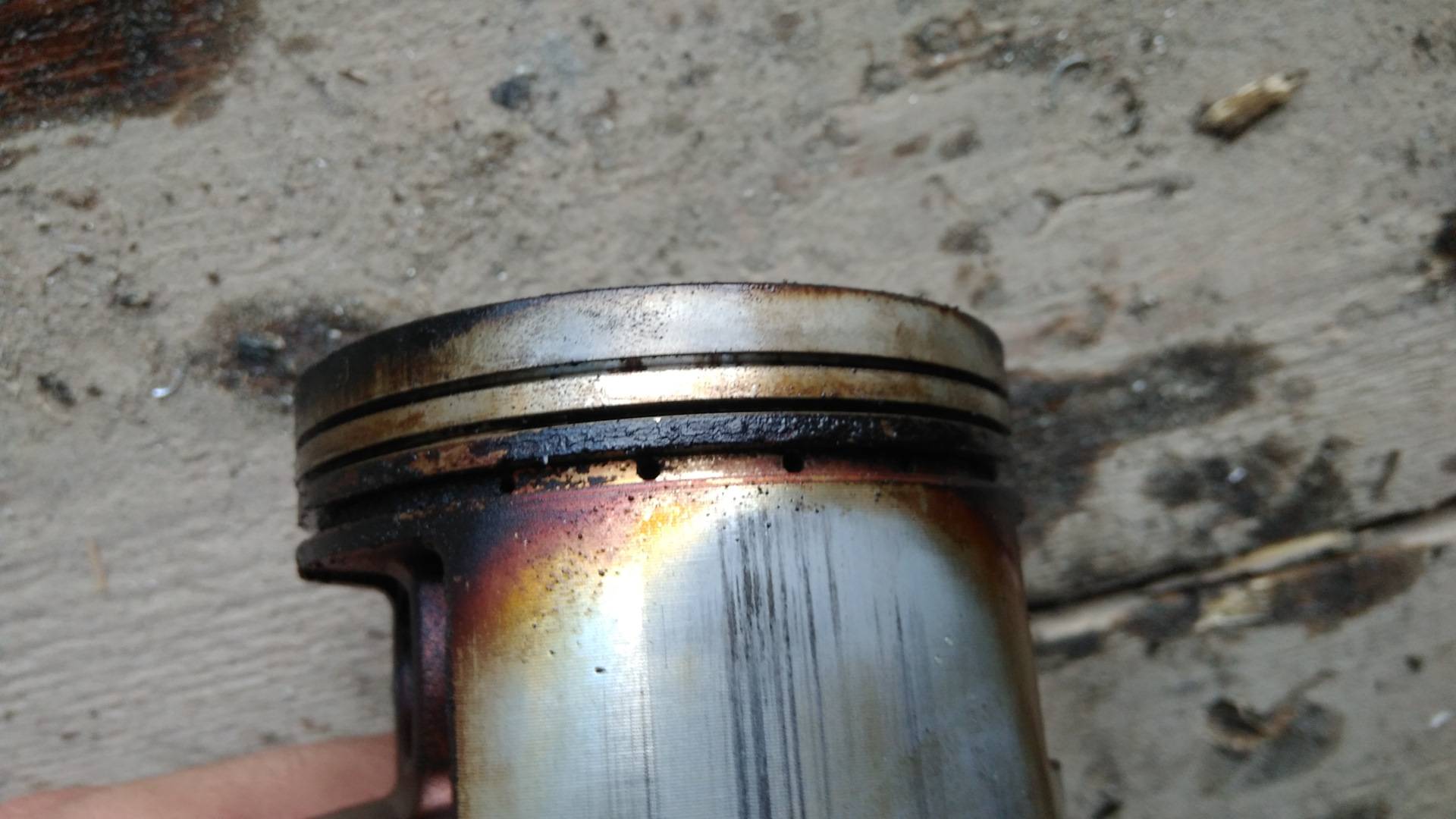

При увеличении нагара кольца закоксовываются, то есть теряют свою подвижность и перестают в полной мере выполнять свою функцию по съёму избытков масла со стенок цилиндра. В результате избытки масла остаются на стенках цилиндра и начинают сгорать, что приводит к ещё большему нагарообразованию.
Раскоксовка — очистка от нагара деталей поршневой группы
Само по себе коксование вполне естественно, так как оно является составной частью процесса по износу двигателя. Неправильная эксплуатация автомобиля может значительно ускорить наступление этого явления. К закоксовке поршневых колец приводят следующие действия:
- нарушение периодов замены моторного масла;
- использование масла низкого качества;
- добавление низкокачественных присадок;
- перегрев мотора;
- повышенный тепловой режим работы двигателя из-за проблем с системой охлаждения;
- отсутствие эксплуатации автомобиля в зимний период, либо короткие поездки при отрицательных температурах;
- езда на непрогретом движке в зимнее время года;
- длительный простой автомобиля (несколько месяцев).
Закоксовка может происходить и по естественным причинам. Даже соблюдение всех мер по избежанию этого явления не поможет, если пробег автомобиля превысил 100 тыс. км.
Чаще всего поршневые кольца изготавливают из чугуна или легированной стали
Закоксовка двигателя проявляется следующими симптомами:
- в цилиндрах движка проявляется пониженная компрессия;
- автомобиль заметно теряет в мощности;
- резко увеличивается расход масла;
- из выхлопной трубы идёт синий или чёрный дым.
При наблюдении данных признаков желательно провести раскоксовку двигателя. Если этого не сделать, то в ходе дальнейшей эксплуатации значительно ускорится износ деталей цилиндропоршневой группы. Образование микротрещин из-за увеличившегося трения в результате износа — прямой путь к дорогостоящему капитальному ремонту двигателя.
Интересные факты о раскоксовке
Со времен СССР качество бензина улучшилось, но проблема осталась – любой водитель сталкивается с удалением шлаком и кокса на поршневых кольцах. Советское масло тоже стоит далеко от современного, но полностью утверждать, что оно не образует нагар, не возьмется ни один авто владелец. Стойкие отложения, влияющие на стабильную работу цилиндров, приведут к капитальному ремонту.
Основные заблуждения:
- Первый неверный вывод – современным моторам не нужна раскоксовка. Любой мотор эксплуатируется в жестких условиях, в том числе зимой. Это первая, и главная причина образования углеродистых отложений. Современные поршневые системы обеспечили детали меньшими зазорами и канавками, а это повышение уязвимости.
- Раскоксовку ХАДО, ЛАВР и другие подобные антикоксы нельзя назвать единственным методом «лечения» двигателя. Периодическая чистка с заменой масла даст неплохой результат, но средства хороши только для стандартных моторов. А именно – с объемом не более 2 л, вертикальным расположением цилиндров, неглубокой выемкой в днище поршня. В противном случае ее нужно заполнять средством отдельно.
- Высокая стоимость – опрометчивое высказывание неопытного водителя. Антикокс стоит гораздо дешевле капитальной переборки. Например, раскоксовка лавр, инструкция по применению которой простая и понятная, российского производства, а значит цена в разы ниже импортных аналогов. По результатам исследований занимает второе место на рынке РФ, время выдержки замоченных поршней – 8-10 ч.
- Жидкость для раскоксовки двигателя работает для всех типов мотора одинаково. Нет нужды искать составы отдельно для дизельных и бензиновых моторов. Ремонтно-профилактическая операция выполняется стандартным образом. Избегайте работ в зимнее время, на улице или под дождем.
- Раскоксовка маслосъемных колец невозможна с холодным мотором. Разогретый двигатель провоцирует паровую баню, размягчающую нагар. В противном случае отложения не размягчатся, а эффект от процедуры будет нулевой.
- Использование антикокса – не единственный метод очистки. Некоторые модели автомобилей имеют сложную конструкцию, подобраться к технологическим отверстиям цилиндров невозможно, понадобится набор специального инструмента. Объем залитой жидкости не должен превышать рекомендации производителя.
- Присадки для раскоксовки маслосъемных колец не вычистят нагар добела. С технической точки зрения в этом нет смысла. Слишком едкий состав спровоцирует повреждение деталей.
После очистки автомобиль будет дымить, но не всегда сильно. Кроме шлака и других углеродистых отложений система выбросит остатки антикокса. Если удалить оставшуюся на цилиндрах жидкость, дыма будет гораздо меньше.
Вас заинтересует эта статья — Датчик детонации: признаки неисправности, замена.
Для удобного введения состава в отверстия некоторые производители добавляют в комплект специальный шприц.
Из средств, которые не требуют снятия свечей, наиболее популярна раскоксовка Эдиал. В преимуществах – работа исключительно в камере сгорания, активизация при повышенной температуре, очистка в штатном режиме.
Смешивание простое – достаточно влить препарат в топливный бак на АЗС перед заправкой. В приоритетах – раскоксовка дизельного двигателя, в том числе минеральных остатков (золы), которые образуются при температуре 850 градусов.
Признаки износа поршневых колец
Чтобы понять, надо ли менять поршневые кольца, необходимо изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.
Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.
Надвигающаяся замена поршневых колец определяется по следующим признакам:
- двигатель теряет мощность;
- машина очень плохо заводится «на холодную»;
- в отдельных случаях мотор с трудом запускается «на горячую»;
- наблюдается повышенный расход моторного масла;
- двигатель дымит синим или серым дымом;
- увеличивается расход топлива;
От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.
Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».
Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.
Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.
Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.
Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь. В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.
Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.
Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.
Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.
Технология раскоксовки поршневых колец двигателя автомобиля без разборки агрегата
Произвести декарбонизацию можно двумя способами: механическим и химическим. Первый вариант весьма трудоемок и выполняется исключительно на разобранном моторе. Если и проводится, то совмещается с капитальным ремонтом. Второй путь основан на применении различных химических средств.
Как производится
Быстрые результаты дает раскоксовка двигателя химсредствами. Принцип ее осуществления одинаков вне зависимости от разновидности применяемого состава. Подробная инструкция включает следующие переходы:
- Разогреть мотор.
- Выкрутить свечи зажигания.
- Сместить поршни в среднее положение.
- Залить раскоксовочную смесь в цилиндры.
- Подождать некоторое время (длительность процесса зависит от вида применяемой автохимии).
- Выкачать остатки жидкости из «горшков».
Раскоксовочный состав фирменного производства
Ассортимент крупной автомагазинной сети предлагает к выбору достаточно большое количество моющих средств для удаления нагара. Они предлагают снять и растворить кокс в камере сгорания за разный промежуток времени. Счет за оплату также различный – есть бюджетные, существуют и дорогие препараты.
Квалифицированный продавец обязательно спросит о желаемой степени агрессивности продукта. Все зависит от пробега и степени запущенности состояния замкнутой камеры. Встречаются мягкие и грубые составы. При выборе состава стоит ориентироваться на топовых представителей ниши:
- Misubishi SHUMMA – грубая (1 500 рублей).
- XADO Verylube – жесткая (800 рублей).
- Гринол REANIMATOR – грубая (900 рублей).
- GZox – мягкая (500 рублей).
- Kangaroo ICC 300 – мягкая (400 рублей).
Перед покупкой необходимо ознакомится с особенностями мотора, почитать отзывы о раскоксовке поршневых колец определенной модели двигателя без его разборки и внимательно изучить инструкцию. К примеру, GZox не рекомендуется контактировать с алюсиловым покрытием, которое часто наносят на цилиндры агрегатов современных иномарок.
Самодельные раскоксовочные препараты
Альтернативную функциональность за доступные деньги могут предоставить бытовые или аптечные средства. По поводу их применения разработана экспериментальная народная база. Фотоотчеты показывают, что грамотно выбранные пропорции позволяют достичь превосходного результата очистки.
Раскоксовка двигателя сольвентом
Растворитель является легким углеводородом. Получается как из угля и газа, так и из нефти. Наиболее агрессивными свойствами обладает нефрас на угольной основе, имеющий желтоватый оттенок. Впрочем, прозрачные жидкости, полученные из нефтепродуктов, тоже чистят неплохо.
Практика показывает, что 20 кубиков сольвента на цилиндр достаточно в случаях, когда компрессия в норме, но масло мотор уже начинает подъедать. Порция заливается на 0,5 часа. После заливки сразу же необходимо провернуть коленвал на 20-40 градусов в одну, затем в другую стороны, чтобы препарат быстрее попал на кольца.
Проблемы с компрессией более серьезны и устраняются продолжительной обработкой. Достаточно ввести 100 мл на цилиндр и оставить смесь на 4-5 часов. Наличие жидкости в «горшках» необходимо контролировать и доливать, поскольку она со временем уходит в картер.
Декарбонизация мотора керосином
Керосиновая жидкость бесцветна и получается путем прямой перегонки из нефти. В одиночку очищает кокс неэффективно. Более агрессивными свойствами обладает смесь из керосина и ацетона в соотношении 1:1. В один цилиндр льется 50 мл состава. Время нахождения – 12 часов.
Желаемого эффекта на запущенных двигателях раскоксовка керосином не дает ввиду невысоких растворительных свойств. Отзывы сравнивают данный метод с мягкими фирменными продуктами и прописывают на начальной стадии масложора и потери компрессии.
Растворение нагара димексидом
Диметилсульфоксид является аптечным противовоспалительным средством. Реализуется в тюбиках по 100 мл. Цена – около 50 рублей. На деле оказался сильным растворителем различных отложений. Лекарственное средство выписывается к применению на моторах с внушительным количеством кокса в поршневых канавках.
Применять данное средство следует осторожно. Согласно отзывам препарат:
- Кристаллизуется при температуре менее 18,5°C.
- Отслаивает краску.
- Разрушает пластики.
Если в силовой установке отсутствуют пластиковые элементы, эмаль с поддона и щупа удалена, работы производятся в отапливаемом гараже или в жаркую пору года, выполняется требования инструкции, как правильно промыть двигатель димексидом, то опасаться нечего.
