Фильтр масляный: устройство и принцип работы

Клапаны раз, клапан два… клапан три!

А теперь давайте ознакомимся с «анатомией» фильтров. Выше говорилось, что в корпусе неразборного фильтра расположены несколько клапанов. Чаще всего их два: перепускной и обратный. Начнем с перепускного клапана. Его еще называют предохранительным или обводным, а в иностранной литературе величают bypass valve.

Назначение перепускного клапана – обес­печить подачу масла к парам трения, если оно не может пройти через фильтрующий элемент. Такое случается, например, при сильном загрязнении шторы или при холодном пуске двигателя, когда масло загустело.

Перепускной клапан часто располагают за шторой. Масло при его срабатывании сначала омывает штору и лишь потом устремляется в отверстие клапана. Понятно, что накопленная шторой грязь рискует быть смытой в магистраль – и тогда очистку масла надо начинать заново.

Конечно, где-нибудь в Италии (вспомните «жигулевскую» родословную) холодные пуски двигателя – редкость. Там мягкие зимы, много теплых гаражей, поэтому данная схема не проявляет своего недостатка. Иное дело Россия… Впрочем, не будем преувеличивать опасность: если фильтр менять вовремя и пользоваться соответствующим сезону маслом, указанной неприятности можно избежать.

Правда, существует еще одно техническое решение – размещение перепускного клапана вблизи впускных отверстий. При его срабатывании масло направляется в магистраль, минуя штору. Риск смывания грязи при этом существенно меньше. А в разборных конструкциях перепускной клапан располагают в корпусе фильтра или непосредственно в блоке двигателя. Понятно, что и здесь при открытии клапана штора останется в стороне.

Теперь поговорим об обратном, или, как его иногда называют, антидренажном клапане (anti-drain valve). Его назначение – удерживать масло в корпусе фильтра при заглушенном двигателе.

Обратный клапан перекрывает впускные отверстия фильтра. Когда-то его изготавливали в виде резинового кольца переменного сечения, а герметизация обеспечивалась упругостью самой резины. Если фильтр долго ждал своей очереди на складе или в гараже, упругие свойства кольца снижались и клапан, казалось бы, нового фильтра оказывался неработоспособным. Масло на стоянке стекало в картер, а двигатель запускался в режиме масляного голодания, что понятно – на заполнение фильтра требуется хоть небольшое, но время.

Сегодня многие отечественные и зарубежные фирмы изготавливают обратный клапан в виде тонкого резинового диска. Его плотное прилегание к поверхности крышки фильтра обеспечивается витой или штампованной металлической пружиной. Такая конструкция служит несравненно дольше.

Некоторые неразборные фильтры имеют еще один клапан – противосливной (anti-syphon valve). Перекрывая выпускное отверстие корпуса, он не позволяет маслу вытекать при отворачивании фильтра, а сам он становится «чернильницей-непроливайкой». Так обеспечивается чистота рук, двигателя и, конечно, окружающей среды.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH. Надписи BOSCH у них одинаковая

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными. Заглянем внутрь

Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Оригиналы и аналоги: в чем отличие

Оригинальными называются детали, которые производитель устанавливает на автомобиль или рекомендует использовать их для замены. Они имеют индивидуальный номер по номенклатуре производителя, изготавливаются в полном соответствии с действующими нормативами и чаще всего не вызывают никаких нареканий до полной выработки ресурса. Даже при преждевременном выходе такой детали из строя она может быть бесплатно заменена в дилерском сервисном центре. К минусам оригинальных запчастей можно отнести только довольно высокую стоимость, а также то, что в небольших населенных пунктах купить их бывает нелегко.

Аналоги делятся на несколько групп:

  • aftermarket,
  • неконвейерные,
  • монобренды,
  • контрафакт.

Детали из первых двух групп практически неотличимы от оригинальных запчастей и могут полноценно заменить их. Стоят они заметно дешевле, гарантия производителя на них не распространяется. Монобрендовые элементы подойдут для владельцев автомобилей премиум-класса, поскольку выпускаются в ограниченном количестве, их редко подделывают. Хозяевам бюджетных авто лучше рассмотреть другие варианты аналагов.

Покупка контрафактных деталей сопряжена с максимальным риском. Чаще всего это некачественные подделки, обычно из Китая или Средней Азии. Их единственное относительное преимущество – низкая цена, но экономия в этом случае может в дальнейшем обернуться серьезными расходами на ремонт двигателя или другого ключевого механизма.

Виды воздушных фильтров для автомобилей

Основная и единственная задача воздушных фильтров – комплексная очистка воздуха, который поступает в двигатель извне. Чем качественнее сам фильтр, тем лучше он очищает воздух от абразивных частиц, пыли, грязи, других вредных примесей. Тем выше срок службы двигателя.

Воздушный фильтр способствует уменьшению шума и более равномерному распределению воздушного потока. К тому же, фильтр надежно защищает двигатель от попадания воды.

Воздушные фильтры для автомобилей делятся на несколько видов, исходя из:

  • формы (бывают как плоские и квадратные, так и круглые);
  • способа фильтрации (циклонные, прямоточные и инерционно-масляные);
  • типа фильтрующего элемента;
  • условий эксплуатации (обычные условия или тяжелые);
  • степени фильтрации (количество ступеней фильтрации).

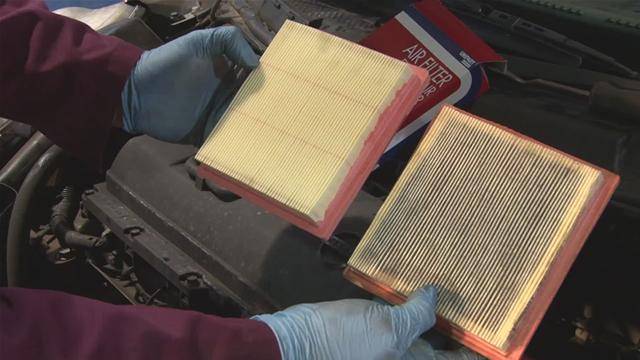

Периодичность замены воздушного фильтра

Когда менять воздушный фильтр? На этот вопрос вряд ли кто-то даст однозначный ответ. Фирмы-производители склонны давать лишь рекомендации. К примеру, замена фильтра на отечественной машине должна проводиться примерно через каждые 10 000 километров. Но ведь авто может эксплуатироваться в самых щадящих условиях – зимой. В это время года даже за городом нет пыли. В таком случае нет смысла менять фильтр, исходя из общих рекомендаций. Может быть и наоборот. ТС используется в тяжелых условиях, и фильтр приходит в негодность уже через 5 000 километров.

Признаки выхода из строя автомобильного фильтра:

  • расход топлива стал куда выше, чем раньше;
  • увеличился процент углекислого газа в выхлопах;
  • мотор снизил свою мощность.

Естественно, если появились все эти признаки, то воздушный фильтр нужно было менять, как говорится, еще вчера. Не стоит дотягивать до такого. Заблаговременная смена фильтра куда дешевле, чем ремонт вышедшего из строя двигателя.

Виды и характеристики салонных фильтров для автомобилей

Салонные фильтры устанавливаются непосредственно в салоны грузовых и легковых автомобилей с целью очищения воздуха от вредных химических примесей и углекислого газа, частиц абразивов и прочей грязи. Все это «разнообразие» попадает в салон по воздуховодам и при большом скоплении начинает угрожать здоровью водителя и пассажиров.

Салонные фильтры очищают воздух не только от токсичных веществ, но и от более крупных частиц: пыли, резины и сажи

Однако, приобретая фильтр, стоит обращать внимание не на этот показатель, а на способность улавливать самые трудноуловимые примеси воздуха, так как справиться с крупными частицами может даже простой фильтр

В выхлопных газах очень много вредных химических соединений, которые в повышенной концентрации могут привести к серьезным хроническим заболеваниях верхних дыхательных путей, почек, печени и сердца. Даже непродолжительная поездка в салоне с таким воздухом легко оборачивается пару днями сильнейшей головной боли. Что уж говорить о водителях-дальнобойщиках, которые на трассе проводят почти круглые сутки.

Чтобы обезопасить себя от последствий вдыхания нечистого воздуха с вредными примесями, пылью, смолами и резиной, отнеситесь к выбору салонного фильтра с особой тщательностью.

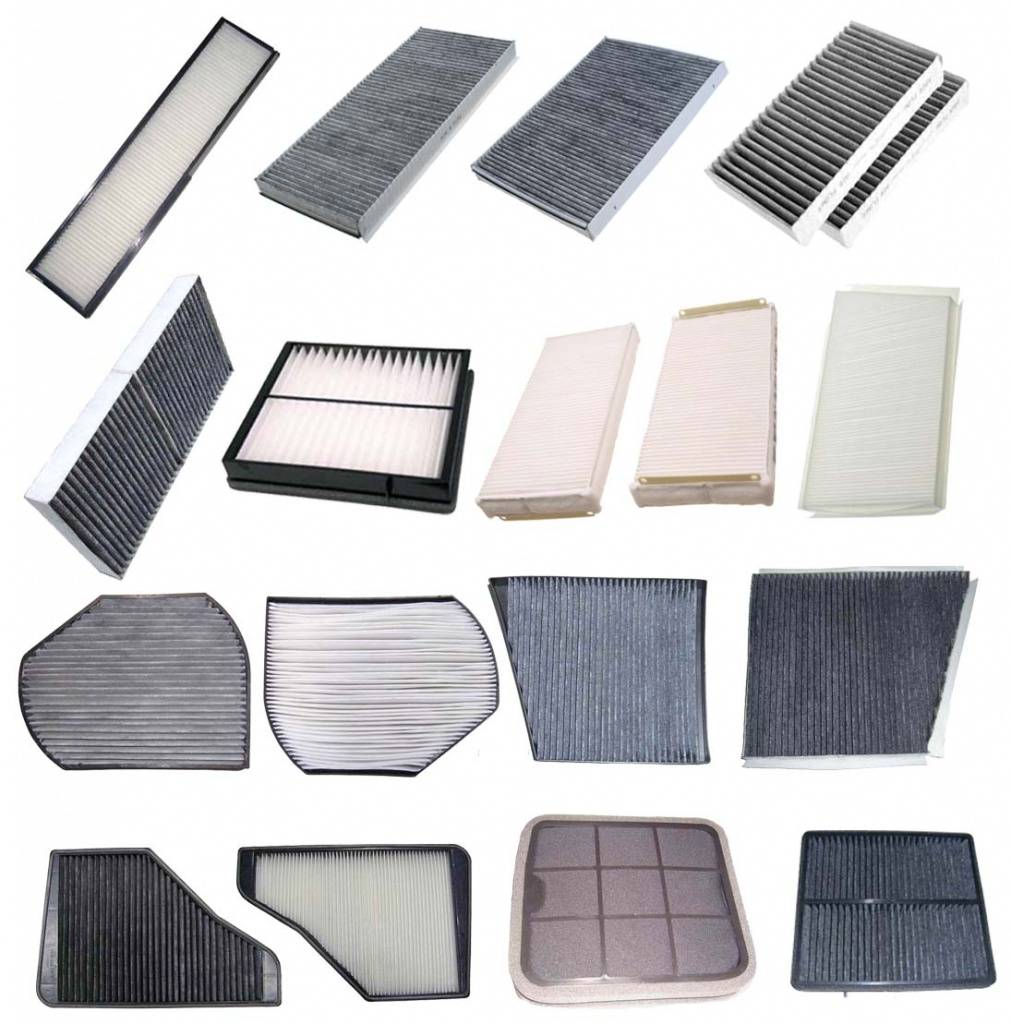

Фильтры для салонов делятся на два вида: на обычные противопылевые и на варианты с активированным углем – они устраняют именно углекислоту в воздухе, абсорбируют запахи и вредные химические соединения. Простые же салонные фильтры очищают воздух лишь от сажи и пыли. Фильтрующим элементом в них является бумага или синтетическое волокно – эти материалы удерживают частицы размером до 1 микрона.

Минусы салонных фильтров без активированного угля: неспособность удерживать угарный газ и токсичные соединения. А также неспособность абсорбировать неприятные запахи.

Зачем в автомобиле масляный фильтр

Автомобили с двигателем внутреннего сгорания начали появляться еще больше ста лет назад. Конечно, моторы тех времен существенно отличались от сегодняшних. В эпоху зарождения автопрома производители еще не знали, что такое масляный фильтр, и ресурс моторного масла составлял всего 600–800 километров пробега.

Прогресс не стоит на месте, и вскоре появились первые неполнопоточные фильтры, через которые проходила только часть масла. Однако это позволило существенно увеличить сроки замены, и уже в 1940-х годах в производство поступили первые полнопоточные МФ. За долгие годы развития автомобилестроения ресурс моторного масла вырос в разы и сегодня составляет порядка 10 000 километров. Так всё же, зачем в двигателе моторное масло и почему оно требует постоянной замены?

Любая энергия в конечном итоге стремится перейти в тепловую. Данный принцип называется энтропия, и избежать ее практически невозможно. Нельзя изобрести вечный двигатель, так как часть механической энергии за счет трения переходит в тепло. В двигателе внутреннего сгорания большое количество трущихся частей, это поршни внутри цилиндров, коренные и шатунные подшипники, соприкасающиеся с шейкой коленчатого вала. Только благодаря моторному маслу ресурс двигателя может составлять многие годы и сотни тысяч моточасов.

Современные производители двигателей внедряют все более совершенные технологии, позволяющие увеличить мощность и КПД агрегата. Прямой впрыск топлива, турбонаддув, увеличение степени сжатия и рабочей температуры – всё это существенно увеличило мощность и производительность двигателей. Однако такая конструкция стала более требовательна к качеству смазывающих и охлаждающих свойств моторного масла.

Подобная тенденция развития технологий вынуждает и производителей масляных фильтров (далее по тексту МФ) не стоять на месте. С увеличением требований к качеству смазывающего материала выросло качество и фильтрующих элементов тонкой очистки.

Благодаря усовершенствованию фильтрующего материала на сегодняшний день современные фильтры улавливают 95 % частиц размером от 25 до 40 мкм. При этом фильтры еще и задерживают масло после остановки двигателя, что позволяет снизить вероятность запуска «на сухую». В остальном с момента изобретения первого МФ в металлическом корпусе в 1923 г. (типа spin-on) каких-то особых изменений в конструкции не произошло.

Главная основа любого фильтра – это фильтрующий материал, в данном случае бумага. Несмотря на большое количество производств, мало таких предприятий, которые могут самостоятельно производить фильтрующую бумагу должного качества. Для того чтобы добиться необходимых свойств, таких как пропускная способность и грязевая емкость, требуется достаточно сложный технологический процесс. При изготовлении используются особые породы древесины с добавлением синтетических волокон, смол и специальных пропиток.

Подводя итог вышесказанному, можно сформулировать определение МФ как устройства тонкой очистки моторного масла от различных типов загрязнения, являющегося важным компонентом в механизме двигателя внутреннего сгорания. Основными задачами этого устройства являются:

  • Уменьшение риска загустевания масла, возникающего в процессе накопления мелких частиц продуктов сгорания, изношенных деталей, а также продуктов разложения и окисления компонентов самого масла.
  • Сохранность эффективности масла в течение всего регламентированного периода.
  • Существенное снижение износа трущихся деталей, так как любая посторонняя примесь выступает в роли абразива и негативно сказывается на сроке службы механизма.

Стоимость МФ тонкой очистки относительно небольшая, но при этом категорически нельзя недооценивать его важность в конструкции двигателя. Малейшие нарушения в работе этого устройства, такие как загрязнение, поломка, исчерпание ресурса, могут привести к необратимым последствиям

Достаточно короткого промежутка времени в работе двигателя с неисправным фильтром, чтобы существенно снизить его эффективность

МФ является расходным материалом и требует регулярной замены

При выборе нового фильтра важно понимать, каких типов он бывает и какие существуют особенности конструкции

Достаточно короткого промежутка времени в работе двигателя с неисправным фильтром, чтобы существенно снизить его эффективность. МФ является расходным материалом и требует регулярной замены

При выборе нового фильтра важно понимать, каких типов он бывает и какие существуют особенности конструкции

Конструкция и принцип работы центробежных фильтров

Сегодня находят применение активно-реактивные фильтры центробежной очистки масла, в которых вращение ротора обеспечивается истекающими с высокой скоростью струями масла. В общем случае такой фильтр состоит из корпуса, внутри которого на неподвижной полой оси располагается ротор с жиклерам-соплами. Ротор состоит из корпуса (днища) и стакана, на нижней или боковой поверхности ротора под некоторым углом к оси (тангенциально) установлены два или более жиклера (сопла).

Работает центробежный маслофильтр следующим образом. Масло под некоторым давлением подается к оси ротора, откуда оно через отверстия поступает в стакан ротора и далее к жиклерам. Так как сопла имеют небольшой диаметр, масло истекает из них тонкими струями с высокой скоростью, создавая реактивный момент — за счет этого ротор получает вращение (частота вращения может достигать 5000-6000 оборотов в минуту). При вращении ротора в заполняющем его масле возникают центробежные силы, эти силы отбрасывают более тяжелые частицы загрязнений к стенкам стакана ротора, где они и оседают. Очищенное масло, выходящее из форсунок, попадает в корпус фильтра и отводится от него в двигатель.

Обычно центробежные фильтры выполняются неполнопоточными, на многих двигателях они объединяются в один блок с ФГО.

Масляный фильтр его конструкция и типы

Видео: Принцип работы масляного фильтра

В конструкциях автодвигателей применяется три основных системы очистки. Наиболее часто в легковых автомобилях применяется полнопоточный масляный фильтр. В нем фильтрующий элемент включен в основную масляную линию. При каждом запуске двигателя все масло проходит через фильтр под действием масляного насоса.

Реже применяются конструкции с частичнопоточным масляным фильтром, подключаемым к масляной линии параллельно. Такой фильтр пропускает фильтруемое масло по частям, добиваясь чистоты при длительной работе. Конструкции комбинированных фильтров совмещают оба устройства, применяясь в мощных дизельных двигателях грузовиков.

Рядовому автолюбителю не обязательно знать конструктивные отличия своей машины по фильтрации автомобильного масла. Достаточно знать, что в большинстве легковых моделей применяются полнопоточные масляные фильтры, понимать их устройство, от элементов которого зависит очищающая способность узла.

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

  • неполнопроточного (параллельного) фильтра тонкой очистки масла;
  • смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  • Общее устройство автомобиля
  • Автомобильный двигатель
  • Трансмиссия автомобиля
  • Рулевое управление
  • Тормозная система
  • Подвеска
  • Колеса
  • Кузов
  • Электрооборудование автомобиля
  • Основы теории автомобиля
  • Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Назначение фильтра

Масло, находясь в устройстве, двигается циклично. Оно необходимо, чтобы уменьшить трение деталей, продлив срок их эксплуатации. Но в процессе эксплуатации появляются нагар, сажа и другие элементы, которые могут нанести вред устройству. Для снижения негативного воздействия на механизм используются фильтры. Таким образом, одно и то же масло возможно применять в течение нескольких циклов.


Фильтр обычно располагается в нижней части двигателя. Это делается, чтобы его было легко заменить. Это небольшой цилиндр с резьбой, внутри которого расположен фильтрующий элемент. Большинство фильтров не используются повторно, они выбрасываются. Но отстойники применяются многократно.

Что такое масляный фильтр?

Масляный фильтр (маслофильтр) — компонент системы смазки поршневых двигателей внутреннего сгорания; устройство для удаления загрязнений из циркулирующего по двигателю и его агрегатам моторного масла.

Масляные фильтры решают несколько задач:

  • Предотвращение изменения вязкости моторного масла, вызванного повышением концентрации загрязняющих частиц и веществ;
  • Предотвращение загрязнения масла частицами различного происхождения — нагара, коррозии и износа деталей двигателя, окисления и разложения компонентов самого масла и т.д.;
  • Сохранение качеств и характеристик масла на протяжении всего межсервисного интервала;
  • Снижение интенсивности износа деталей двигателя за счет удаления из масла металлических частиц, образующихся в парах трения (цилиндр-кольца, в шестернях, подшипниках и т.д.).

Масляный фильтр критически важен для сохранения свойств моторного масла и функционирования силового агрегата в целом. Загрязнение, выработка ресурса, поломка или полное отсутствие этого элемента резко снижает ресурс силового агрегата и приводит к разнообразным неисправностям. Маслофильтры подлежат регулярной замене, но прежде, чем выбрать нужный фильтр для автомобиля, следует разобраться в типах, конструкции и особенностях этих деталей.

Статьи по теме

Как проверить моторное масло на качество и подлинность

Полная замена масла в АКПП: подробная инструкция

Масло выше уровня: чем грозит, что делать

Как проверить давление масла: причины низкого давления, способы проверки

Загорелась кнопка давления масла: причины и решение проблемы

Характеристики масел для двигателя: разбираемся с требованиями и маркировкой

Какое мало заливать в гидроусилитель и как часто его менять

Заправочный объем масла: особенности замены и измерения

Масло попадает в антифриз: признаки, причины и последствия

Где можно поменять масло, и как лучше это сделать

Какое масло заливать в мотор: стандарты, рекомендации, мнения

Присадки в трансмиссионное масло: есть ли эффект

Можно ли смешивать трансмиссионные масла и что делать, если это уже произошло

Марки трансмиссионных масел: для механической и автоматических коробок

Замена трансмиссионного масла: механика и автомат

Симптомы загрязненного масляного фильтра

Если масляный фильтр работает неисправно, то Вы об этом, наверное, и не узнаете. Фильтр устроен таким образом, что даже при его загрязнении в двигатель будет поступать нефильтрованное масло, которое в любом случае лучше, чем полное его отсутствие. Чтобы проверить, исправно ли работает масляный фильтр, необходимо обратиться за помощью к автомеханику или снять фильтр самостоятельно. Однако в некоторых случаях необходимо просто прислушаться к своей машине.

  • Перегрев. Когда автомобильные части трутся друг о друга без качественного смазочного материала, возникает чрезмерное тепло. Элементы двигателя за счет этого быстро изнашиваются, что в свою очередь вызывает дополнительную нагрузку на систему охлаждения. Плюс ко всему неотфильтрованные загрязнения превращаются в осадок и задерживаются в двигателе. Эти залежи становятся причиной пониженной теплопроводности. В результате этих факторов двигатель перегревается. Нормальный температурный режим работающего двигателя составляет 90-100 С. Если это значение выше, то одной из причин неисправности двигателя может быть загрязненный масляный фильтр.
  • Утечка. Забитый или поврежденный масляный фильтр плохо реагирует на изменение температуры внутри мотора. Неисправные фильтры могут лопнуть или разорваться, что может привести к утечке масла, которое очень опасно для окружающей среды. Если Вы заметили, что какая-либо жидкость просачивается из автомобиля, то незамедлительно обращайтесь к профессиональным автомеханикам.

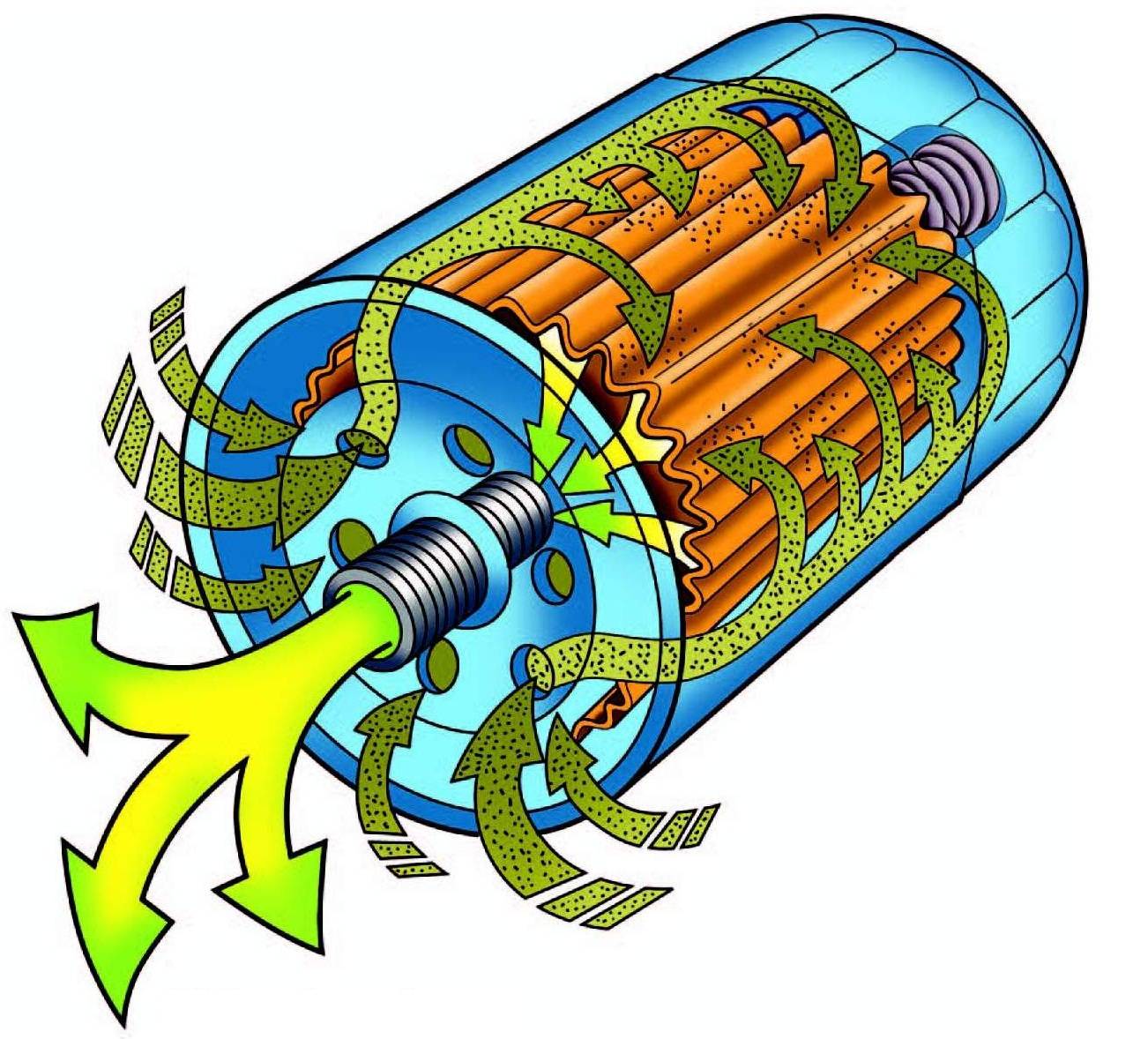

Принцип фильтрации

В 75% двигателях расположение масляного фильтра происходит резьбой вниз, поэтому он работает следующим образом:

  1. под давлением маслонасоса мембрана обратного клапана приподнята;
  2. рабочая среда поступает внутрь картриджа для фильтрации;
  3. при заглушенном моторе давления нет;
  4. содержащееся внутри фильтра масло давит на мембрану сверху, перекрывая обратный клапан собственным весом.

Принцип действия маслофильтра

Пружина перепускного клапана рассчитана на определенное давление внутри системы. Этот обводной узел необходим при каждом запуске ДВС, когда густое холодное масло еще не может пройти сквозь материал шторки фильтра. Во избежание масляного голодания мотора перепускной клапан приоткрывается, смазка поступает в ДВС в обход фильтрующего картриджа.

Аналогичным образом система работает при полном засорении шторки вплоть до замены фильтра во время ТО.

Фильтр Mann W 712-75 без перепускного клапана

Бумажная штора

При впуске масляных фильтров для двигателя производители ориентируются а отраслевые и государственные нормы. Некоторые характеристики, например, давление открытия клапана перепускного, регламентируется техусловиями ТУ.

Под определение ведущих брендов подходят только компании, продукция которых соответствует международным нормам – ISO 4548. Человеческий глаз различает волос толщиной 70 микрон и 40 микрон, но в последнем случае уже на пределе видимости. Без микроскопа человек не узнает, как выглядит бактерия размером 2 микрона и частицы сажи величиной 0,6 микрон.

Шторы фильтрующих элементов из плиссированной и гофрированной бумаги задерживают загрязнения размером 40 микрон максимум. Чтобы повысить эффективность фильтрации, применяется синтетика.

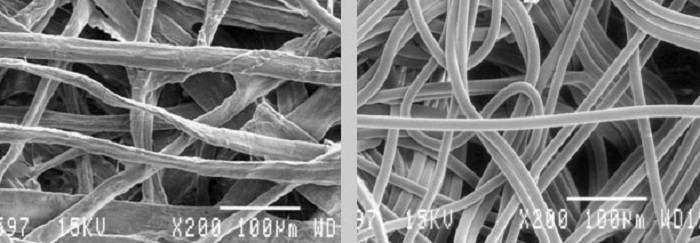

При двухсоткратном увеличении структуры можно сравнить разницу между бумагой и синтетикой (слева, справа, соответственно).

Структура фильтрующих материалов

Основными отличиями бумажных фильтров являются:

  • наличие внутри защитной обоймы, задерживающей бумажные куски при разрушении картриджа;
  • ребра шторок бывают прямыми и зигзагообразными, могут иметь различную плотность и количество.

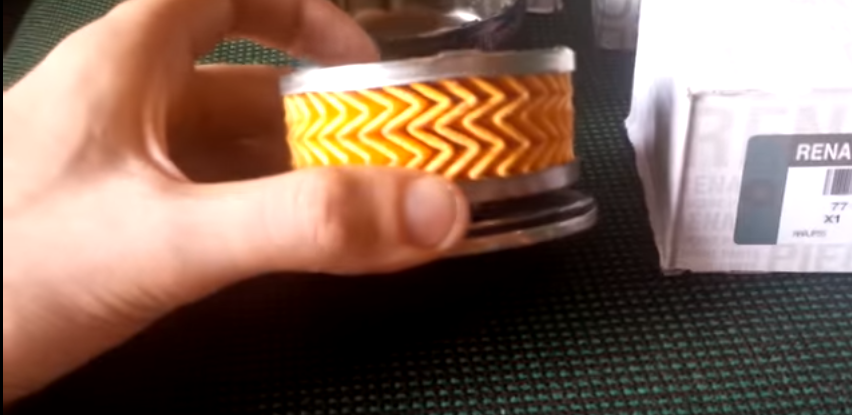

Кассета без защитной обоймыЗигзагообразные ребра фильтра
