Магнитола отключается при заводке двигателя: причины выключения ГУ

Схема, чтобы магнитола не отключалась во время запуска двигателя

ОК

Зачастую при запуске двигателя автомобиля отключается магнитола. Происходит это из-за замыкания цепи и напряжение пропадает на несколько секунд, затем происходит перезагрузка устройства. С данной схемой такого не произойдет.Для этого понадобится конденсатор с параметром 22000мкФ 16В, а так же диод с наименьшим падением напряжения. Диод необходим для того, чтобы он не пропускал ток от конденсатора и поступал только непосредственно к магнитоле. Диод припаивается на +, затем паяется плюсовая ножка конденсатора и далее идет припой двух проводок, оранжевой и красной которые идут к магнитоле, а ножку конденсатора(-) на черный (минусовой провод). При правильной сборке все работает 100%, магнитола работает даже на большой громкости и не отключается. Источник

ОК

Оцени самоделку:

26 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

USamodelkina.ru

Варианты решения и советы

Чтобы определить наличие брака в автомагнитоле, следует снять ее с автомобиля и сдать ее в сервисный центр, занимающийся ремонтом аудиотехники. Если обнаружится неисправность, не подлежащая устранению, то придется покупать новое устройство. Не следует применять динамики с сопротивлением звуковой катушки менее 4 Ом. Это рано или поздно приведет к выходу аудиосистемы из строя вследствие перегрева и перегорания микросхемы усилителя мощности.

Чтобы определить и устранить проблемы с динамиками, следует проверить акустические кабели на наличие скрученных, перетертых и поврежденных проводов. Если обнаружатся обширные дефекты, следует поменять проводку целиком. Это можно сделать самостоятельно или в автосервисе, занимающемся автозвуком.

Для решения проблем со срабатыванием защиты от перенапряжения можно поставить дополнительный усилитель либо заменить аудиоустройство на более мощное.

Для устранения нехватки питания следует переподключить автомагнитолу к бортовой сети. Следует применять провода толщиной не менее 0,75 мм. Чем мощнее устройство, тем толще берется провод. Наиболее надежное подключение минусового полюса осуществляется следующим образом.

Под панелью приборов отыскивается шпилька, которая очищается от краски, пыли, грязи и масла. Затем берется кусок провода с «фишкой», имеющей отверстие подходящего диаметра. Один конец присоединяется к магнитоле, фишка надевается на шпильку и плотно прикручивается гайкой с пружинной шайбой. Плюсовой провод подключается напрямую к аккумулятору автомобиля. Выполненное таким образом подключение будет наиболее надежным. Это особенно касается мощных магнитол, а также активных сабвуферов (с усилителем).

Во время запуска двигателя отключается магнитола: почему так происходит

Начнем с того, что в процессе эксплуатации на многих авто водители отмечают при запуске мотора сбой магнитолы, выключение головного устройства ГУ на несколько секунд с последующим автоматическим включением и т.п. Отметим, что зачастую это происходит с нештатными автомагнитолами, то есть когда головное устройство в автомобиле стороннего производителя.

При этом данная ситуация в подавляющем большинстве случаев не является неисправностью, однако вероятность неполадок также не следует полностью исключать. В этой статье мы поговорим о том, почему при заводке двигателя выключается магнитола и тускнеет подсветка приборной панели.

При запуске двигателя отключается магнитола: причины

Итак, владелец садится в автомобиль, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания. Стартер начинает крутить двигатель, при этом подсветка приборов в большей или меньшей степени тускнеет, а ГУ отключается и перезапускается до момента начала работы самого ДВС.

Как правило, так происходит в том случае, если двигатель еще не прогрет. Если же в дальнейшем повторять запуски, но уже «на горячую» или после незначительного предварительного прогрева мотора, отключения магнитолы уже не происходит.

Важно понимать, что в момент запуска силового агрегата задействуется стартер. Данное устройство фактически является электромотором, который берет энергию от АКБ для прокручивания коленчатого вала двигателя. При этом стартер является мощным энергопотребителем

Если просто, во время работы стартера происходит резкое и достаточно сильное снижение напряжения в бортовой сети автомобиля

При этом стартер является мощным энергопотребителем. Если просто, во время работы стартера происходит резкое и достаточно сильное снижение напряжения в бортовой сети автомобиля.

Такая «просадка» напряжения во время запуска является прогнозируемой. При этом главной задачей остается завести двигатель, а не поддерживать работу других устройств (подогрев зеркал и стекол, свет фар, магнитола и т.п.). Другими словами, после поворота ключа зажигания вся энергия направляется на стартер.

Если же говорить о магнитоле, при падении напряжения в бортовой сети происходит автоматическое отключение ГУ. Такая функция является защитной. В самом головном устройстве «зашита» специальная программа, которая перезапускает автомагнитолу, чтобы защитить ее от зависания в момент снижения напряжения.

Однако можно заметить, что так происходит не во всех случаях. Например, после того, как двигатель был прогрет или автомобиль проехал несколько километров после простоя, перезапуска магнитолы при попытках повторной заводки мотора уже не происходит. Также некоторые ГУ никогда не отключаются в момент пуска ДВС, даже если такой пуск сильно осложнен (стартер крутит медленно, тускнеет приборная панель, гаснут фары, но музыка при этом играет). Давайте разбираться.

Как уже было сказано, защитная функция отключения ГУ при низком напряжении программируется самими изготовителями магнитол. При этом устанавливается минимальный «порог», когда защита сработает. Это значит, что если напряжение не падает ниже какого-либо заданного изготовителем устройства значения, перезапуска головного устройства также не произойдет.

На практике все будет зависеть от уровня заряда АКБ и состояния аккумулятора. Например, аккумуляторная батарея немного разряжена, а машина заводится зимой после ночной стоянки. В таких условиях стартеру естественным образом потребуется дольше крутить двигатель, так как в моторе густеет моторное масло под действием отрицательных температур, топливо хуже прокачивается и испаряется и т.д.

Сам аккумулятор также холодный и быстрее расходует оставшийся заряд, то есть через секунду или две стартер будет крутить уже медленнее и т.д. Вполне очевидно, что все «силы» будут брошены на запуск силового агрегата, при этом естественным образом произойдет падение напряжения в бортовой сети.

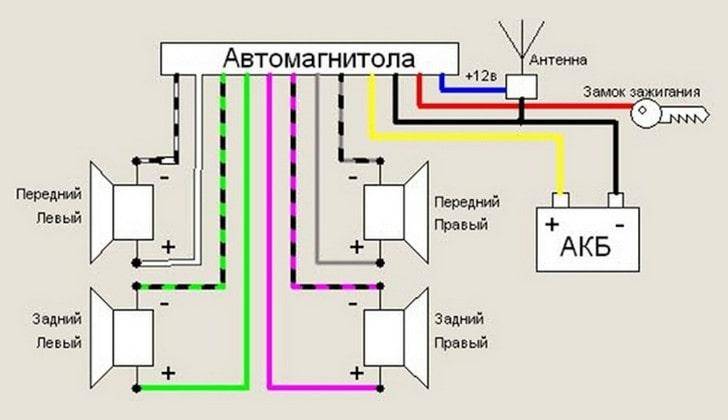

Неисправности при подключении динамиков к магнитоле

Неправильное подключение проводов динамиков к разъемам магнитолы также может вызывать самопроизвольные отключения устройства. Особенно когда заводишь двигатель автомобиля при кратковременном повышении мощности, возникает замыкание в проводах с неполным соединением (входом в штекер). Чтобы устранить эту неисправность, необходимо визуально проверить уровень контакта, при необходимости вставить штекеры динамиков в разъемы магнитолы плотнее.

Можно проверить также целостность проводов, ведущих к динамикам: включите магнитолу на нормальной громкости и по очереди отсоединяйте динамики один за другим, увеличивая громкость. Если во время увеличения громкости магнитола не выключится, то можно понять, что неисправность заключается в нем. Помогает замена провода динамика или обращение в техсервис.

Почему выключается магнитола

Причин всего несколько, поэтому при желании разобраться с неполадками сможет даже автомобилист без опыта, который почти ничего не понимает в электрооборудовании автомобиля. Провести проверку можно и самостоятельно, при соблюдении простейших рекомендаций риск сделать что-то не так практически отсутствует. В обзоре перечислены все основные проблемы, в 95% случаев нарушения в работе акустической системы происходят именно из-за них.

Проблема в утечке

Этот вариант может отразиться не только на магнитоле, но и на работе машины в целом. Когда машина стоит в гараже или на стоянке, а зажигание выключено, один или несколько потребителей все равно расходуют энергию аккумуляторной батареи. Если аккумулятор хороший, этого не будет заметно, но, если он изношен, после того, как автомобиль постоит несколько дней или наступят ночные заморозки, авто просто не заведется с утра из-за нехватки энергии.

Когда заводишь машину, требуется большая сила тока. Если ее недостаточно, стартер не сможет проворачивать коленвал. Чтобы обнаружить утечку, понадобится мультиметр. Его можно купить в любом автомагазине, подойдет даже самая дешевая модель.

Обследование выполняют по простой инструкции:

Выставить регулятор мультиметра на показатель 10 А, включить прибор, если это не было сделано ранее.
Снять плюсовую клемму аккумулятора. Затем подключить мультиметр в разрыв, соединяя отключенную клемму с АКБ. Вначале показатели могут быть достаточно большими – это нормально, примерно в течение минуты они должны снизиться. В норме потери тока при выключенном зажигании составляют не более 0,07 А, но чаще всего показатель ниже.
Если в машине есть сигнализация, необходимо проверять иначе. Щуп прибора прикрепить к аккумулятору хомутиком, так же поступить и со вторым контактом на клемме. Затем вынести прибор за пределы подкапотного пространства, закрыть капот и поставить авто на сигнализацию. Нужно выждать от минуты до двух, показатели будут постепенно снижаться, пока не стабилизируются.

Если в итоге выяснилось, что потери тока превышают 0,07 А (а они могут быть выше в разы или даже десятки раз), необходимо искать потребитель, который берет энергию, и разбираться с проблемой. Если знаний в электрике нет, лучше поручить ремонт профессионалу, он справится за считанные часы.

Перед проведением замеров нужно выключить магнитолу и все другое оборудование, а также убедиться, что в салоне не горит свет.

Проблема в стартере

Еще одна типичная неисправность, из-за которой магнитола может выключаться при запуске двигателя. В этом случае проблема заключается в обмотке стартера, втягивающем устройстве или других деталях. Когда они изношены или вышли из строя, узел берет на себя слишком много тока. Когда он работает, выключается не только магнитола – тухнет панель, подсветка, что крайне нежелательно.

Если падение напряжения значительное, настройки магнитолы будут периодически сбиваться. Если она с кодом, придется постоянно вводить его из-за отключения системы. Проблему можно диагностировать по изменению работы стартера – он начинает вращать коленвал намного медленнее, могут появляться посторонние звуки или щелчки. Периодически система не реагирует на поворот ключа, приходится несколько раз повторять действие, чтобы стартер провернулся.

Проблема в генераторе

Еще один узел, от которого зависит нормальная работа всех потребителей тока в автомобиле. Нередко магнитола при заводке двигателя отключается именно из-за нарушений в работе генератора. Основные причины в изношенных элементах узла, из-за чего он не может нормально заряжать аккумулятор, который подвергается повышенным нагрузкам.

Проблема проявляется так:

Может появиться посторонний шум в генераторе при работе авто. Чаще всего причина в изношенных подшипниках, из-за которых вал вращается с сопротивлением и эффективность работы снижается.
При включении зажигания лампочки горят не так ярко, как раньше. Это связано с тем, что из-за постоянного недозаряда аккумулятор теряет емкость. Со временем машина может просто не завестись и придется заряжать АКБ.
Когда лампочка аккумулятора горит какое-то время после запуска, это также говорит о проблемах с генератором. Кроме того, лампочка может загораться или периодически мигать на малых оборотах двигателя.

Как завершить Демо

При поставке изготовителем Пионер на устройстве установлено значение DEMO ON

Сразу после приобретения и подключения автомагнитолы важно понять, отключить демонстрацию, призванную рекламировать аппарат при продаже. Использовать автомагнитолу Пионер в таком состоянии можно, но не представляется комфортным, так как при выключении аппарата не гаснет подсветка, а с дисплея не сходит бегущая строка

Читать дальше: 2 4 Auto arm как убрать

Отключить Демо на магнитоле Пионер очень просто:

Если не помогает долгое нажатие на mute, то необходимо отключить магнитолу Пионер, зайти в инженерное меню и продолжительно нажать клавишу SRC (Source).
В настройках, поворачивая колесико, доходим до строки DEMO.
Переводим из индикации ON в OFF.
Закрываем настройки нажатием BAND.

Инженерное меню автомагнитолы Pioneer

Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий.

Демо режим отключен

Типичные неисправности автомагнитолы: как их найти и устранить?

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

Штатная автомобильная магнитола

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.

Плата аудиосистемы для авто

Неисправности и способы их устранения

Перед тем, как вытащить магнитолу из машины и приступить к ее ремонту, ознакомьтесь с перечнем неисправностей, характерных для аудиосистем. Достать и отремонтировать автомагнитолу из машины — не такая проблема, но перед тем, как ее вытащить, необходимо точно знать, что ремонтировать.

Отсутствует подсветка дисплея или система не включается

Возможно, проблема заключается в отсутствии питания на +5

Если вы решили достать устройство и отремонтировать своими руками, в первую очередь нужно уделить внимание диагностике второго контакта разъема СN701. На нем должно быть напряжение в плюсе на 14 вольт, это напряжение должно передаваться на коллекторы транзисторов. Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
Отсутствует сигнал активации питания

Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.

Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
Отсутствует сигнал активации питания. Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.

Прозвонка мультимедийной системы мультиметром

Автомагнитола включается, но нет звука либо фонит

Ремонт автомагнитол самостоятельно или у специалиста требуется проводить, если громкости звука нет или при увеличении громкости и проигрывании треков звук фонит.

Вариантов может быть несколько:

При запуске двигателя звука нет. Если звук пропал и при увеличении громкости или его нет, обычно это связано с отсутствием сигнала Stand.By. В этом случае, когда звук пропал и его нет, следует проверить импульс высокого уровня на +4.8 вольт. Речь идет о четвертом контакте контроллера IC901. Если звук пропал, при этом импульса нет, то ремонт автомагнитол заключается в замене контроллера. Если при запуске двигателя и увеличении громкости звук пропал, нужно произвести диагностику четырех контактов усилителей мощности.
При запуске двигателя звук фонит. Если звук фонит при увеличении громкости, проверьте наличие напряжения на базах, полученный параметр не должен быть равен нулю. Часто бывает, что звук фонит при увеличении громкости по причине нулевого напряжения — если это так, то ремонт автомагнитол будет основываться на замене транзисторов. Также звук иногда фонит при повышении громкости из-за нерабочей кнопки Mute — есть вероятность, что проблема заключается в контроллере. Если с громкостью звука возникли проблемы, нужно произвести диагностику транзистора Q802.
Проблемы с громкостью могут быть обусловлены неработоспособностью одной или нескольких схем на усилителе. Если звучания нет, нужно продиагностировать весь «путь» от входа и до выхода каждой схемы. Ремонт магнитол сводится к замене переходных конденсаторов или схем.

Суть проблемы

Недостаток напряжения

Прежде всего, если заикается звук на магнитоле при работающих от внутренней сети потребителях, это может быть вызвано недостатком питающего напряжения. То есть генератор автомобиля выдает необходимое напряжение, аккумулятор тоже питает внутреннюю сеть, а силы тока недостаточно для полноценного питания магнитолы. Проверить это можно подключив вольтаметр и амперметр и посмотреть значения на приборах.

Проверка напряжения

Затем отключайте внутренние нагрузки на сеть и смотрите, что происходи со значениями. Потребителями могут быть фары дальнего или ближнего света, печка, противотуманные фары, система обогрева стекол. Если после этого действия звучание вернулось в норму, значит налицо нехватка напряжения.

Диагностика напряжения на сто

Решить этот вопрос можно несколькими способами:

Устанавливается система дополнительного питания, которая работает по схеме конденсатора и накапливает необходимое напряжение для питания. После этого уже от них питается магнитола;
Можно купить и установить усилитель звука, который записывается отдельно и усиливает поступивший звуковой сигнал от магнитолы. В этом случае нет необходимости увеличивать звук на магнитоле на полную мощность;
Съездить в сервис к профессиональному автоэлектрику, он проведет необходимые замеры и посоветует что нужно заменить. Возможно, у вас поврежден генератор и не выдает тот заряд, который необходим.

Перегрев автомагнитолы

Некоторые владельцы автомобиля могут встретиться с перегревом автомагнитолы. Обычно эта поломка выявляется летом. В этом случае стоит проверить охлаждающие элементы (радиаторы) с задней стороны магнитолы (там, где расположены провода). Если они не работают, а вся задняя панель горячая, то стоит искать неисправность именно в радиаторах.

Магнитола в автомобиле

Большинство проблем, из-за которых магнитола сама включается и выключается связаны и с другими системами автомобиля, поэтому не стоит наплевательски относиться к этой проблеме, а своевременно её устранить.
