Как работает крышка расширительного бачка системы охлаждения двигателя

Устройство и принцип работы крышки расширительного бачка

Чтобы при работающем двигателе в СОД создалось необходимое давление, устройство крышки обеспечивает плотное герметичное закрывание бачка. Для сброса избыточного давления предусмотрен предохранительный клапан. Он срабатывает (открывается), только когда давление внутри СОД станет 1,1–1,5 кгс/см 2 (зависит от конструкции крышки и ее производителя).

Пока оно ниже, клапан закрыт, а сразу после стравливания избыточного давления до величины, которая меньше указанной выше – частичного выпуска сжатого в бачке воздуха – он закрывается. В крышке стоит еще 1 клапан – впускной, его еще называют вакуумным. Его назначение прямо противоположное предохранительному. Впускной клапан служит для забора (всасывания) воздуха в СОД. Дело в том, что после остановки двигателя он, как известно, начинает остывать. Падает температура и у ОЖ.

Впускной клапан крышки

При этом она уменьшается в объеме, что сопровождается снижением давления внутри СОД. ОЖ, поступившая в бачок, при собственном нагреве начинает уходить обратно в систему, освобождая место для оставшегося в расширительной емкости воздуха и переставая на него давить. Затем наступает момент, когда давление в СОД сравнивается с внешним атмосферным. Если при этом у ОЖ температура окажется выше, чем во внешней среде, то она, продолжая остывать, будет дальше уменьшаться в объеме.

Это приведет к тому, что давление в СОД станет ниже атмосферного, то есть к разряжению, вакуумному эффекту. Наружный воздух станет оказывать давление на элементы системы и будет при этом стремиться занять ее внутренние объем. Если в какой-либо части СОД окажется «слабое» место, где при ее остывании и оказываемом извне давлении будет нарушена герметичность, то в систему попадет воздух, и в ней может образоваться так называемая воздушная пробка. Когда двигатель будет опять запущен, она, конечно, может быть вытолкнута ОЖ в расширительный бачок.

Охлаждающая жидкость авто

Но если этого не произойдет, воздушная пробка будет нарушать циркуляцию жидкости в СОД, препятствовать охлаждению мотора и может даже стать причиной выхода его из строя. Обычно воздух попадает в систему за счет подсасывания между патрубками и штуцерами, на которые они надеты. Чтобы этого не произошло, давление в СОД выравнивается с внешним атмосферным впускным клапаном. Он срабатывает при разряжении в системе 0,03–0,1 кгс/см 2 и впускает в расширительный бачок воздух, который фактически заменяет вытолкнутый через предохранительный клапан при нагреве ОЖ. Происходит выравнивание внутреннего давления в СОД с внешним.

Приспособления для отвода воздуха

Правильная работа контура невозможна, если в ней есть пробки. Они уменьшают полезный объём системы, мешают циркуляции теплоносителя, их нужно удалять. Чтобы бороться с проблемой завоздушивания в системе отопления монтируются:

  • автоматические воздухоотводчики;
  • краны Маевского;
  • сепараторы воздуха.

Принцип работы автоматического воздухоотводчика.

В открытых системах воздух выходит через расширительный бак, который выполняет сразу две функции. Его ставят в самой высокой точке, к которой под наклоном уложена вся система. Пробке больше некуда деваться, кроме как подняться в бак – это при условии, что контур спроектирован и сделан правильно.

Автоматический воздухоотводчик работает автономно. Он устанавливается в любой проблемной точке. Ставится с аварийным клапаном для выброса теплоносителя при критическом повышении давления. Сепаратор воздуха это проточная арматура, в которой стоит что-то наподобие ершика для посуды, только из металла. Ударяясь об эту преграду, вода примешивается, вследствие чего из теплоносителя отделяется воздух и выводится наружу. Весь процесс автоматичный.

Кран Маевского ставится в верхний торец батареи. Он входит в монтажный комплект, который нужно приобрести при замене батарей отопления. Новые теплообменники продаются неготовыми в установке. Это единственный воздухоотводчик, который нужно открывать вручную.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

ПроизводительАртикулНаименование
MASUMAMOX200Крышка радиатора 1.1 KG/CM2
MASUMAMOX201Крышка радиатора 0.9 KG/CM
MASUMAMOX202Крышка радиатора 1.1 KG/CM2
MASUMAMOX203Крышка радиатора 0.9 KG/CM
MASUMAMOX204Крышка радиатора 0.9 KG/CM2
MASUMAMOX205Крышка радиатора
MASUMAMOX208Крышка радиатора 1.05 KG/CM2 — FUT-R142
MASUMAMOX210Крышка радиатора (R183) 1.0 KG/CM2

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Система охлаждения – немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором

И первое, на что стоит обратить внимание – это проверка крышки радиатора. Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений

Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую. Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется. Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора. Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия – 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.


Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

  1. На холодном двигателе выкрутить крышку из горловины бачка.
  2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
  3. Если механических повреждений нет, то крышку закрутить обратно.
  4. Далее завести двигатель и прогреть его до рабочей температуры.
  5. На заведённом моторе аккуратно открутить крышку.
  6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
  7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Дизельный три-турбо двигатель от компании BMW

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.


Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

  1. Выкрутить крышку из горловины бачка.
  2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
  3. Далее снять пружину.
  4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
  5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
  6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
  7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.


После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

String(10) «error stat»

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность

Не должно быть механических повреждений.
Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
Внимательно проводим осмотр толстых гибких шланг системы охлаждения

Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

Проверять крышку радиатора необходимо при полностью остывшем двигателе, поскольку деталь будет иметь высокую температуру охлаждающей жидкости. Прикоснувшись к ней в нагретом состоянии можно обжечься! Кроме этого, антифриз в горячем состоянии находится в системе под давлением. Поэтому при открывании крышки он может выплеснуться наружу, что также грозит серьезными ожогами!

  • Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
  • Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
  • Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
  • Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него.

Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.


Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

  1. Разборка.
  2. Чистка.
  3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

  1. Выкрутить крышку из бака.
  2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
  3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
  4. После чего снять пружинку, которая кроется под резиной.
  5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

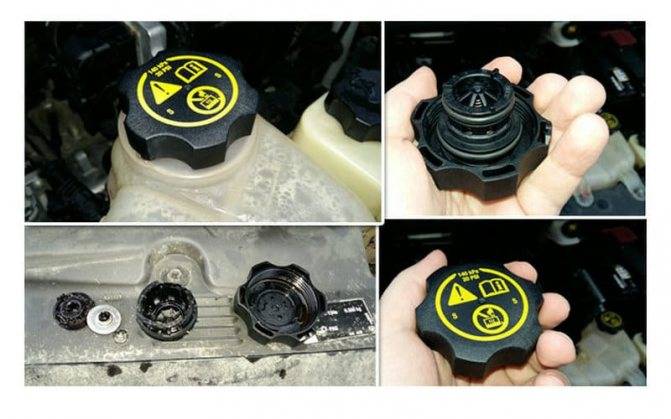

Фотогалерея: порядок работ по разборке крышки

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.


Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Расположение расширительной ёмкости

Сообщества Лада Приора Lada Priora Club Блог Провода замка зажигания

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:

  • в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;
  • в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.

К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:

  1. Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
  2. Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
  3. Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.

Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.

Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой

Как разобрать крышку расширительного бачка? Пошаговый способ

Далеко не все автолюбители знают, как разобрать крышку расширительного бачка. А многие даже не подозревают, что это нужно делать. У некоторых поставленная задача даже недоумение вызовет: а зачем? Пробка и пробка, ломаться там вроде нечему, так чего лезть, пока все работает. Однако в том-то и дело, что обычно работает плохо или совсем перестает функционировать.Несмотря на простоту и элементарность конструкции, упомянутая крышка весьма важна для нормально работы всей охладительной системы. При этом нагрузки она получает значительные, в том числе и со стороны окружающей среды. А если вспомнить, насколько качественно работают некоторые изготовители, то начинаешь понимать, что шанс купить изначально непригодную крышку достаточно велик. Умудренные печальным опытом автовладельцы не только проверяют свою покупку, но и зачастую дорабатывают ее.Как разобрать крышку расширительного бачка знать мало, надо еще и представлять себе, как проверить ее работоспособность, и уметь привести пробку в чувство.Зачем нужна крышка?Вся система охлаждения устроена предельно примитивно: термостат, хомуты и бачок с крышкой. Термостат – разговор отдельный; про хомуты можно сказать только то, что они должны быть целыми и крепко затянутыми. А вот пробка на бачке – вещь важная, хотя и несложная на вид. Принцип ее действия заключается в том, что при превышении давления внутри бачка (обычно при поднятии его выше 1,5 атмосфер) крышка стравливает лишнее. Когда движок остывает, внутри бачка давление падает, и для его выравнивания крышка должна впустить вовнутрь воздух снаружи. И при этом навернута она должна быть крепко и оставаться герметичной.От чего страдает крышка?Регулирующая работу впуска-выпуска пружина довольно быстро коррозируется. Ведь выпускаемый воздух горячий, а впускаемый – не сухой. Как результат – образуется конденсат, оседающий внутри пробки и съедающий пружинки. Еще хуже дело обстоит зимой. Тот же самый конденсат быстро становится льдом, и клапана работать перестают до оттаивания крышки. Поскольку отогреться она не успевает, то вскорости придется ремонтировать радиатор, сам бачок, печку и прочее. Так что проверить крышку бачка в зиму никогда не будет лишним.Разбор крышкиСам процесс не требует даже сопровождающих фотографий, поскольку, как уже было сказано, в конструкционном смысле эта деталь ничего сложного из себя не представляет.Если пробка не новая, а уже стоящая на бачке, для ее проверки первым делом следует ее выкрутить. Делать это лучше, когда мотор и система охлаждения полностью остынут.

Небольшой плоской отверткой поддевается, после чего снимается резиновый уплотнитель в виде кольца;
Аналогично поддевается и удаляется кожух, находящийся внутри

Делать это следует осторожно, придерживая, чтобы при работающей пружине кожух не выстрелил вам в глаз;
Изучаются внутренности. Если сама пружина жива, снимается и она, и маленький клапан, после чего вычищается вся грязь, накопившаяся в крышке

Народные умельцы советуют для этих целей использовать простую мыльную воду и ватные палочки для ушей;
И прочищенная, и совершенно новая пробка нуждаются в проверке на работоспособность, поскольку даже только с завода крышки могут нуждаться в доработке.

Проверка на годностьПоскольку такие процедуры должны быть регулярными, лучше один раз заморочиться и соорудить себе проверочный аппарат. Для него объединяются в единое целое самый простой насос с манометром и расширительный бачок (один раз можно потратиться, чтобы не изобретать велосипед из подручных материалов). Проверять надо оба клапана – и выпускной, и впускной. Для первого при накрученной крышке в бачок закачивается воздух до появления характерного шипения. Если оно раздалось при давлении не выше 1,2 атмосферы – клапан уже наполовину живой. Чтобы убедиться в его второй половине, дожидаются конца шипения и замеряют оставшееся давление. Должен держать 0,8. При первом давлении больше указанного показателя понемногу подрезается – и каждый раз проверяется – пружина. При стравливании меньше 0,8 пружина растягивается или под нее подсовываются шайбы.Чтобы проверить впускной клапан, перекрывается один штуцер на бачке, а в другой нужно сильно дуть. Если категорически не получается – значит, клапан не работает. По чуть-чуть, буквально по полмиллиметра подрезается маленькая пружина

После нашего рассказа, как разобрать крышку расширительного бачка и насколько важно периодически это делать, есть надежда, что вы не будете упускать из виду данный процесс. AutoFlit.ru

Признаки и возможные последствия неисправности детали

Чаще всего последствием неисправности крышки является закипание ОЖ, иногда сопровождающееся выбрасыванием последней из расширительного бачка – нередкое явление для автомобилей ВАЗ. Если это происходит при рабочих температурах двигателя, то, скорее всего, пробка не держит необходимое давление.

Закипание ОЖ автомобиля

Другая причина этого же явления – из-за неисправности вакуумного клапана в СОД попал воздух и образовал пробку, которая нарушает нормальную циркуляцию, а значит, и охлаждение ОЖ. Зимой из-за воздушной пробки может плохо работать печка. Неприятные последствия: потеря ОЖ, которую приходится регулярно подливать. Такое случается, когда из-за повышенного давления в СОД жидкость «выгоняется» через стыки между штуцерами и патрубками, надетыми на них, через хомуты.

Плачевные последствия:

  • разрыв некачественных патрубков или тех, что давно не менялись (картина, знакомая не только владельцам ВАЗ);
  • появление течи в основном или отопительном радиаторе;
  • разрывает корпус термостата (для Nexia обычное дело – на 2 части);
  • лопнувший расширительный бачок.

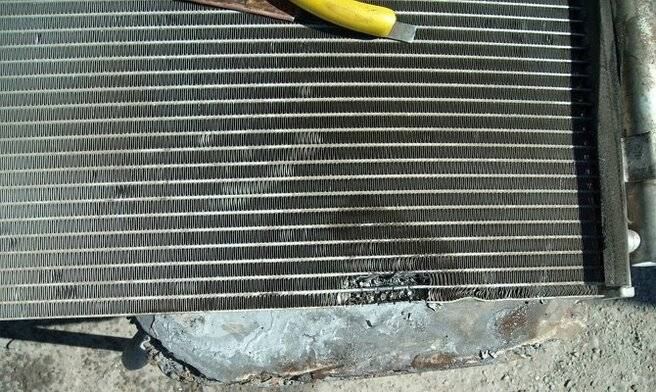

Появление течи в основном радиаторе

Все эти признаки-последствия неисправности крышки являются результатом повышенного давления в СОД. Последнее – не редкость для автомобилей ВАЗ 2108, 2109 и особенно 2110 с бачками нового образца. Конечно, очевидно, что пластик этих расширительных емкостей оставляет желать лучшего, но, тем не менее, тут дело и в неисправности пробки. Так что крышка, регулируя давление в СОД, еще и оберегает ее элементы от механических повреждений.
