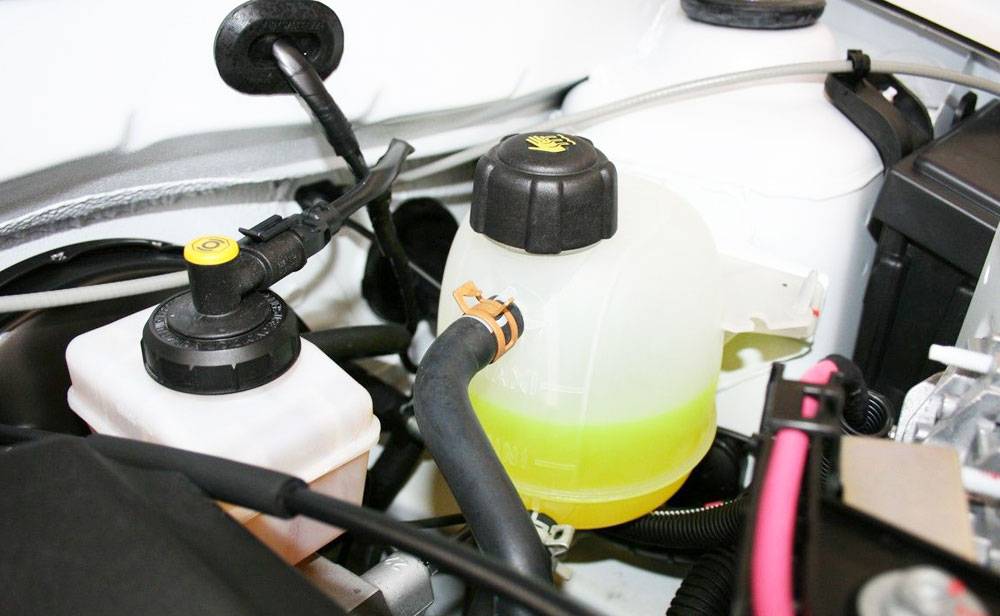

Как проверить целостность и починить крышку расширительного бачка

Задачи крышки расширительного бачка

Многие автомобилисты полагают, что основная функция крышки расширительного бачка заключается в том, чтобы не допустить вытекание охлаждающей жидкости при эксплуатации автомобиля. В действительности же ее назначение более обширно, она играет важную роль в функционировании двигателя.

Исправная заглушка обеспечивает сохранность множества частей двигателя и системы его охлаждения.

Работающий автомобильный двигатель сильно нагревается. При этом также происходит нагрев охлаждающей жидкости – антифриза или тосола.

Часть тепла от охлаждающей жидкости (ОЖ) используется для обогрева салона автомобиля, тем самым нагрев двигателя уменьшается. Нагреваясь, ОЖ расширяется одновременно с увеличением давления. Чем горячее двигатель, тем выше давление в системе охлаждения авто.

Если бы расширительный бачок закрывался плотной крышкой, обеспечивающей герметичность всей системы охлаждения, то высокое давление внутри системы привело бы к разрыву патрубков, трубок, шлангов, выходу из строя радиатора и других деталей СОД.

Для исключения подобных последствий расширительный бачок закрывается специальной крышкой, играющей одновременно роль клапана.

Двигатели различных автомобилей функционируют при определенных температурных показателях, зависящих от типа и конструктивных особенностей ДВС. Диапазон температур для большинства моторов варьируется в пределах +90…+100 °С. Однако для нормальной работы двигателей некоторых автомобилей необходим прогрев до температуры +100…+130 °С.

Названный диапазон температур вызывает расширение охлаждающей жидкости на 20–30 % от начального объема. При этом в системе охлаждения возникает избыточное давление. В среднем, давление может составлять 1,1–1,5 атм. Более высокие или низкие значения могут стать причиной определенных неприятностей, включая создание эффекта вакуума, сжатие трубок, поломку отдельных элементов системы охлаждения.

Хорошая крышка расширительного бачка, содержащего охлаждающую жидкость (тосол или антифриз), предотвращает возникновение излишне высокого или, наоборот, низкого давления внутри системы охлаждения, поддерживает его постоянный уровень.

Остановимся подробнее на устройстве заглушки, а также на принципах работы этого незаменимого элемента двигателя практически любого автомобиля.

Про основную функцию заглушки – стабилизацию давления в системе охлаждения – мы уже рассказали. Вторая, не менее важная ее задача заключается в удержании внутри бачка всего объема охлаждающей жидкости. Следовательно, пробка должна плотно прилегать к граням.

Функционирование крышки расширительного бачка напрямую связано с ее конструктивными особенностями, заключающимися во встроенном специальном клапане. Именно он и регулирует давление внутри системы охлаждения двигателя. Этот клапан расположен с внутренней стороны заглушки, т. е. внутри расширительного бачка. Современные автомобили оснащаются одним таким приспособлением, выполняющим одновременно две функции – стравливания излишнего давления и его нагнетания при снижении показателя до критически низких значений.

Работа крышки расширительного бачка в системе охлаждения двигателя автомобиля зависит от типа заглушки. Конструкция последней, которая устанавливается на иностранных автомобилях, предусматривает наличие одного клапана, предназначенного как для нагнетания, так и для стравливания давления внутри системы.

В то же время конструкция крышек расширительного бачка автомобилей «ВАЗ» предусматривает наличие двух клапанов, один из которых предназначен для нагнетания давления, а второй – для его стравливания.

Крышка расширительного бачка оснащена следующими клапанами:

1. Предохранительным – от высоких значений.
2. Вакуумным – от низких показателей.

При нормальном давлении в охлаждающей системе оба клапана находятся в закрытом состоянии и не функционируют. Такое положение является нормой.

Впрочем, нормальная работоспособность заглушки не зависит от количества клапанов

Основное значение имеет их своевременное открывание и закрывание при достижении давлением в системе критических значений, неважно, идет ли речь о высоком или, наоборот, низком давлении

При нормальном давлении, находящемся в рамках допустимых значений, клапаны заглушки пребывают в состоянии ожидания, т. е. не функционируют. Однако при выходе показателей за пределы нормы клапан начинает либо стравливать давление, либо нагнетать его, добиваясь нормализации.

Устройство, принцип работы крышки бачка

Итак, во-первых, крышка плотно закрывает бачок, чтобы повысить давление в системе. Во-вторых, ее устройство позволяет сбросить максимальное давление. В конструкцию любой крышки входят:

• Корпус – в основном это прочный пластик. В нем сделано отверстие для стравливания давления;
• Уплотнитель, чтобы на соединении воздух не выходил раньше времени;
• Клапан – в основном он состоит из пружины и пластины, перекрывающей выходное отверстие.

Подпружиненная пластина клапана препятствует свободному выходу лишнего воздуха из системы. Сопротивление данного элемента строго рассчитывается заводом-производителем. Как только давление в контуре превышает допустимое значение, пружина сжимается пластиной, и выходное отверстие открывается.

Во многих моделях крышек помимо клапана для сброса напора установлен вакуумный клапан. Он устраняет необходимость открывать бачок, когда мотор остыл. Когда ОЖ расширяется, лишний воздух выходит из системы, а когда она остывает, объем начинает восстанавливаться. Однако при плотно закрытом клапане в магистрали создается вакуум. Из-за этого пластиковый резервуар деформируется и может быстрее лопнуть. Клапан вакуума обеспечивает свободное наполнение системы воздухом.

Почему нужно так точно контролировать давление в системе охлаждения?

Давление в магистрали, охлаждающей силовой агрегат, имеет важное значение. Благодаря ему антифриз не закипает в современном автомобиле

Если в ней будет атмосферное давление, объем рабочей жидкости будет быстрее уменьшаться за счет испарения воды. Такая проблема будет требовать частого восполнения недостатка жидкости.

Также недостаточное давление ускорит закипание тосола еще до того, как мотор достигнет максимального температурного режима. О том, какой должна быть рабочая температура силового агрегата, рассказывается в отдельном обзоре.

Выбор новой крышки

Основной критерий, на
который нужно обращать внимание — диапазон рабочего давления. Производители
указывают его на лицевой или обратной стороне крышки

Стандартное значение для
легковых машин лежит в диапазоне от 0,9 до 1,1 Бара.

Сейчас в продаже есть
тюнингованные пробки с завышенными значениями давления. Это сделано, чтобы
повысить градус кипения ОЖ. Тогда КПД силового агрегата повысится. Но эта
«фишка» нужна лишь гоночным автомобилям. Если водитель перемещается в городской
черте со средней скоростью, ему не требуется подобная крышка. Ведь она создает
опасности:

1. Быстрая деградация тосола. У
   жидкости есть диапазон температур, за который не надо перешагивать.
2. Большое напряжение системы охлаждения.
   Самые безобидные последствия — лопнет патрубок.

Лучше ознакомиться с технической документацией на автомобиль, найти
номер крышки по каталогу и заказать аналогичную. В идеале следует покупать
только оригинал. Но и заменитель справится с задачей, если изготовлен надежным
производителем.

Крышка радиатора способна
натворить немало бед, если оставить вопрос ее замены на произвол судьбы.
Основной сигнал о неисправности — подтекание охлаждающей жидкости под пробку. О
проблемах могут рассказать раздутые или сплющенные патрубки. Проверить деталь
можно с помощью компрессора или самодельным прибором. Порой достаточно простого
осмотра. Треснувшая прокладка и неисправные пружины клапанов — косвенные
признаки поломки.

Замена или ремонт?

Для чего многие водители ездят с открученной крышкой расширительного бачка?

Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.

Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.

При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.

Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.

Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.

Замена

Итак, старый расширительный бак утратил герметичность, а потому его следует демонтировать и поставить на место старой емкости новую.

Чтобы выполнить грамотную замену емкости с охлаждающей жидкостью, вам потребуется определенный набор инструментов и материалов:

• Набор гаечных ключей;
• Отвертки;
• Плоскогубцы;
• Хомуты (старые использовать настоятельно не советуем);
• Наждачная бумага.

Наждачка требуется для того, чтобы обработать входные отверстия нового бака, выполненного из пластика. Это обусловлено их шероховатостью. Если сделать отверстия гладкими, патрубки прочнее и надежнее будет прилегать.

Процесс установки

Инструкция по замене прилагается к каждому новому баку. Так что с этим проблем возникнуть не должно. Опишем основные моменты.

1. Если автомобиль только заехал в гараж, обязательно подождите некоторое время, чтобы двигатель остыл. Снимая емкость на горячем двигателе, жидкость охлаждения будет очень горячей. Последствия предсказать не сложно.
2. Откройте крышку на радиаторе автомобиля. Это позволит сбросить избыточное давление из системы охлаждения.
3. Снизу радиатора демонтируется другая крышка, которая позволит вам слить ОЖ. Это не всегда нужно делать. К примеру, если жидкость охлаждения менялась совсем недавно, просто пережмите патрубки бачка, чтобы не пришлось сливать и заливать обратно ОЖ.
4. Отключите разъем датчика уровня ОЖ.
5. Ослабьте крепление хомутов, чтобы снять пароотводящий патрубок.
6. Ослабьте хомут на заправочном шланге и отсоедините его.
7. Отсоедините резиновый крепежный ремень бака, что позволит демонтировать емкость.
8. Выполните сборку узла в обратной последовательности, но теперь уже с новым бачком.
9. Если после замены бака крышка начала нормально сбрасывать избыточное давление, но на приборной панели все равно загорается лампа низкого уровня ОЖ, попробуйте заменить датчик уровня ОЖ. Он находится в самом бачке, его можно приобрести отдельно.
10. Устанавливается датчик путем отсоединения фишки на крышке и вкручивания на его место нового. Вот и все.

Если вы выбрали бачок от Приоры, тогда придется снять шумоизоляцию капота и вырезать небольшой ее участок на уровне верхней части бачка. Это обусловлено несколько отличной от стандартного бачка формой.

Как видите, работа не сложная, никаких проблем возникать не должно. Здесь главное грамотно выбрать новый расширительный бак, и, согласно инструкции, установить его на место вышедшего из строя компонента.

Как работает крышка радиатора

Регулярный осмотр и техническое обслуживание автомобиля – залог длительной безаварийной эксплуатации транспортного средства. Незначительная поломка, если ей не уделено должного внимания, может стать причиной выхода из строя дорогостоящих узлов и агрегатов. Яркий пример – крышка радиатора: даже небольшое подтекание охлаждающей жидкости – повод для внепланового ремонта.

Крышка радиатора: назначение и принцип работы

Автомобилисты, не имеющие достаточных знаний по устройству системы охлаждения, полагают, что эта деталь имеет лишь барьерную функцию, предотвращая вытекание антифриза из расширительного бачка, и не спешат купить крышку при первых признаках неисправности. На самом деле это не просто «пробка», а технически сложное устройство, состоящие из двух клапанов – парового и воздушного. Паровой клапан предохраняет систему охлаждения от повреждений в случае резкого повышения давления. Происходит это следующим образом: при закипании объем охлаждающей жидкости увеличивается, а поскольку это происходит в замкнутом объеме, то возрастает и давление. При достижении определенного значения сопротивление пружины клапана преодолевается, и пар выходит наружу. При охлаждении происходит обратный процесс: объем жидкости уменьшается, и при падении давления ниже атмосферного открывается обратный клапан, пропуская воздух в систему.

В случае неисправности крышки радиатора давление не сбрасывается, что систему охлаждения может просто разорвать (обычно герметичность нарушается в местах соединения патрубков). Кроме того перегрев двигателя может привести к повреждению головки блока цилиндров, и, как следствие, к выходу из строя всего двигателя.

Тревожные звоночки: когда менять крышку радиатора?

Для обнаружения неполадок не требуется специфических навыков и опыта – достаточно внешнего осмотра. Подтекание охлаждающей жидкости – явный признак неработающей крышки радиатора. Не стоит забывать, что любую поломку проще предотвратить, чем устранять ее последствия, поэтому периодически крышку нужно снимать для более детального осмотра. Показателями неисправности являются:

• трещины, через которые может выходить пар и поступать воздух, минуя клапаны;
• видимые деформации (например, разрушение резьбы);
• коррозионное разрушение;
• отсутствие сопротивления пружины клапана при сжатии.

Если состояние крышки радиатора не вызывает подозрений, то с профилактической целью рекомендуется производить замену каждые 50 тыс км пробега.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см2, этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см2. Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Если крышка расширительного бачка сломалась в дороге

Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.

Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:

И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.
