Проверка износа тормозных колодок
Проверку степени износа тормозных колодок передних тормозных механизмов выполняем в следующей последовательности.
1. Устанавливаем автомобиль на смотровую канаву.
2. Снимаем передние колеса.
3. При проверке колодок левого тормозного механизма полностью поворачиваем рулевое колесо влево, а при проверке колодок правого тормозного механизма — вправо.
4. Через смотровое отверстие в подвижной скобе суппорта визуально определяем толщину накладок тормозных колодок.
Если толщина накладки хотя бы одной колодки менее 1,5 мм, меняем все тормозные колодки тормозных механизмов правого и левого колес.
Другие ошибки
P1047 — Ошибка параметра настройки блока управления Valvematic / неисправность цепи питания ряда 1
P1049 — Неисправность внутренней цепи блока управления Valvematic ряда 1
P1100 — Неисправность в электрической цепи датчика атмосферного давления
P1105 — Неисправность в электрической цепи датчика давления в камере сгорания
P2002 — Угольный фильтр, банк 1 — эффективность ниже требуемой
P2006 — Привод изменения геометрии впускного коллектора, банк 1 — привод завис в закрытом положении
P2008 — Привод системы изменения геометрии впускного коллектора, банк 1 — обрыв цепи
P2103 — Электродвигатель привода дроссельной заслонки — высокий уровень сигнала
P2109 — Датчик А положения педали акселератора — минимальное ограничение
P2111 — Система управления приводом дроссельной заслонки — заедание привода в открытом положении
P2112 — Система управления приводом дроссельной заслонки — заедание привода в закрытом положении
P2118 — Привод дроссельной заслонки, ток электродвигателя — диапазон/функционирование
P2121 — Датчик положения педали акселератора/выключатель D — диапазон/функционирование
P2123 — Датчик положения педали акселератора/выключатель D — высокий уровень входного сигнала
P2138 — Датчик положения педали акселератора/выключатель D/Е — корреляция напряжения
P2146 — Форсунки — группа A, напряжение питания — обрыв цепи
P2149 — Форсунки — группа B, напряжение питания — обрыв цепи
P2195 — Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно бедной смеси
P2196 — Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно богатой смеси
P2197 — Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно бедной смеси
P2198 — Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно богатой смеси
P2237 — Подогреваемый кислородный датчик 1, банк 1, управление током (+) — обрыв цепи
P2238 — Подогреваемый кислородный датчик 1, банк 1, управление током (+) — низкий уровень
P2240 — Подогреваемый кислородный датчик 1, банк 2, управление током (+) — обрыв цепи
P2432 — Система подачи воздуха на выпуск, датчик расхода/давления, банк 1 — низкий уровень сигнала
P2440 — Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в открытом положении
P2241 — Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в закрытом положении
P2442 — Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 2 — заедание клапана в открытом положении
P2463 — Угольный фильтр (DPF) — засорение DPF
P2588 — Датчик 5 температуры отработавших газов, банк 2 — диапазон/функционирование
P2646 — Привод коромысла A, банк 1 — проблемы функционирования или заедание привода в закрытом положении
P2649 — Привод коромысла А, банк 1 — высокий уровень сигнала
P264A — Датчик А положения привода коромысла, банк 1 — неисправность электрической цепи
P2714 — Электромагнитный клапан D управления давлением рабочей жидкости КПП — функционирование или заедание в закрытом положении
P2716 — Электромагнитный клапан D управления давлением рабочей жидкости КПП — электрическая неисправность
P2757 — Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора — функционирование или заедание в закрытом положении
P2759 — Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора — электрическая неисправность
P2763 — Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора — высокий уровень сигнала
P2770 — Муфта гидротрансформатора — высокий уровень сигнала
P2799 — Управление дополнительным насосом рабочей жидкости КПП — высокий уровень сигнала
P2A00 — Подогреваемый кислородный датчик 1, банк 1 — проблемы диапазона/функционирования
P3000 — Неисправность высоковольтной батареи
P3100 — Неисправность блока управления высоковольтной батареи
Корректировка датчика тормозной педали в Гранте
Датчик крепится к кронштейну 2 гайками, завинченными на корпус из пластика. Так, верхняя гайка фиксирует положение датчика соответственно педали. Номинальный интервал площадки между педалью и пяткой датчика имеет 2-3 мм во время отпущенной педали.
Между тем если промежуток отсутствует, датчик способен давать сигнал при малейшем прикосновении педали, что собственно и ведет к загоранию кода Р0504, а также активированию сигнального огонька Check Engine. В свою очередь, по прошествии элементарной корректировки зазора 2 ключами, нужно завести машину и посмотреть на ошибки. Значение Р0504 сбросится не моментально, однако если проблема все же в регулировке, следовательно, шифр ошибки исчезнет спустя 10-15 минут при включенном двигателе без нагрузки. Если подобные меры не дали результата, стоит причину искать в другом месте.
Список моделей авто, в которых устанавливался
Задумывался мотор 5VZ FE в качестве силового привода грузовиков, автобусов и внедорожников производителя Toyota:
- 4Runner – внедорожник со съемным верхом, 1999 – 2002 г., 3 поколение, кузов №180;
- Grand Hiace – минивэн, 1999 – 2002 г., 1 поколение, кузов xH10;
- Granvia – минивэн, 1997 – 1999 г. рестайлинг 1 поколения и 1999 – 2002 второй рестайлинг первого поколения, кузов xH10;
- Hilux Surf – среднеразмерный рамный пикап, 1995 – 2000 г. 3 поколение и рестайлинг, 2000 – 2005 г. 3 поколение второй рестайлинг, кузов №180 и 210;
- Land Cruiser Prado – внедорожник рамный среднеразмерный, 1995 – 2009 г., 2 и 3 поколения, кузов J90 и J120;
- Т-100 – среднегабаритный двухдверный пикап;
- Tundra – полноразмерный четырехдверный пикап;
- Tacoma –среднегабаритный четырехдверный пикап.
Корреляция переключатель тормоза «A»/«B»: код ошибки P0504
Модуль управления силовой трансмиссией (PCM сохраняет код ошибки P0504) при обнаружении неисправности в переключателе стоп-сигнала автомобиля. На приборной панели загорается предупреждающий сигнал.
При возникновении сбоя в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы автомобиль не попал в опасную ситуацию, эта ошибка будет зафиксирована, а индикатор предупреждения об ошибках будет оставаться включенным до тех пор, пока причина не будет устранена, и код не будет удален из PCM.
Причины ошибки
Причины ошибки P0504 довольно просты и легко диагностируются. К ним относятся:
- неисправный предохранитель стоп-сигнала
- поврежденный или неисправный выключатель стоп-сигнала
- лампа стоп сигнала
- обрыв или короткое замыкание в проводке стоп сигнала
- проблема в разъеме или элетросхеме выключателя тормоза
Симптомы ошибки P0504
Первым признаком появления ошибки будет горящий сигнал «Check Engine». Помимо этого, вы можете заметить другие симптомы, в частности:
- нажатие на педаль тормоза не отключает систему круиз-контроля автомобиля;
- один или оба стоп-сигнала не включаются при нажатии на педаль тормоза;
- один или оба стоп-сигнала остаются включенными даже после снятия ноги с педали тормоза;
- нажатие педаль тормоза на скорости приводит к остановке двигателя;
- на автоматической коробке передач невозможно переключить рычаг переключения.
Диагностика ошибки
Посл
е определения кода ошибки при помощи сканера OBD-II, она очищается. Необходимо проверить все возможные причины. От простых к более сложным. Начинать необходимо с предохранителей и лампочек. Если проблема не устранена, нужно проверить переключатель стоп-сигнала, проводку и разъемы.
Общие ошибки при диагностике
Часто, когда стоп-сигнал не водитель предполагает, что проблема в перегоревшей лампочке. Замена лампочки может не решить проблему, ведь источником может быть проводка, переключатель. Если поломка находится в переключателе, то замена предохранителя ничего не даст. Новый тоже перегорит.
Насколько серьезна ошибка P0504?
Очень опасно, когда стоп-сигналы не работают. Едущий за вами автомобиль не может корректно оценивать ситуацию, а ваши действия, что может привести к ДТП. Аналогично, если нажатие педали тормоза не отключает систему круиз-контроля, последствия могут быть очень печальны.
Что нужно ремонтировать при ошибке P0504?
В большинстве случаев исправление причины ошибки P0504 довольно просто. Вот несколько наиболее типичных ситуаций:
- замена сгоревшей лампочки;
- ремонт или замена проводки или разъемов;
- замена выключателя тормоза;
- замена перегоревшего предохранителя стоп-сигнала;
Каковы причины, побуждающие отказ датчика?
Ошибка р1602, р0504, р0422, р0102 на ваз: расшифровка и устранение Определить перечень причин позволит детальное рассмотрение самой сути появившейся проблемы, когда появился код ошибки 0504. Имеется в виду разборка злосчастного датчика в автомобиле LADA Granta. В роли препятствия для указанной благородной процедуры служат три клипсы, не позволяющие с легкостью разобрать компонент. После преодоления указанного «барьера» становится доступным наблюдать настоящие причины, вызвавшие поломку:
- деформация меньшей (из 2-х) пружины, располагающейся на штоке;
- различающаяся высота контактов обозначенного датчика;
- плохой материал (сталь), примененный для изготовления клемм;
- присутствие люфта на плавающем контактном элементе.
В качестве первичного этапа диагностирования можно применить «прозвон». Такому действию потребно подвергнуть каждый из контактов в отдельности, а затем парно («2-й» с «3-м»). Опыт владельцев LADA Granta свидетельствует о присутствии глухого тона во время прозванивания, что подтверждает неисправность контактной группы. Исправные контакты характеризуются отчетливым звонким «писком».
В основу функционирования датчика тормозной педали положена нижеприведенная технология:
- шток расположен внутри элемента и прижимает плавающий контакт (при отпущенной педали) к верхней группе;
- шток снова находится внутри, но поджимание производится уже к нижней группе (соответствует выжатому положению педали).
Данный принцип не является сложным, но работоспособность датчика от этого не становится лучше. Основная проблема заключена в искривленном состоянии плавающего контакта. Такого рода дефект может возникнуть из-за зацепа данного контакта за пружинный элемент, что провоцирует датчик на подачу сигнала в бортовой контроллер LADA Granta о якобы срабатывающем тормозе, поэтому и возникает код ошибки 0504.
Как поменять датчик сцепления на Приоре
Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.
Принцип работы электронной системы управления двигателем (ЭСУД)
В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц.
В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков.
По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.
Роль датчика сцепления
Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.
Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. https://www.youtube.com/embed/cqgcTyUkMqg. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:
Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:
- экономит топливо;
- облегчить вождение;
- следить за исправность муфты;
- увеличить срок её службы.
Следовательно, его исправность является важным фактором системы управления «Приоры».
Устройство и расположение датчика сцепления «Приоры»
В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».
Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.
Признаки неисправности этой детали
Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.
- включение лампочки «Чек энджер»;
- подёргивания при начале движения;
- резкое падение или, наоборот, увеличение оборотов при включении муфты.
Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.
Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют. Также он выпускается для полноприводных ВАЗ
Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!
Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!
Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.
И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место.
После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0504 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:
- Chery (Чери Фора)
- Chevrolet (Шевроле Каптива, Эпика)
- Citroen (Ситроен С4)
- Datsun (Датсун он-ДО)
- Fiat (Фиат Добло, Дукато)
- Ford (Форд Куга, Транзит, Фокус, Фьюжн)
- Hyundai (Хендай Гранд Старекс, Санта фе, Солярис, Старекс, i30)
- Kia (Киа Рио, Сид, Соренто, Спортейдж)
- Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
- Lexus (Лексус gs300)
- Lifan (Лифан х60)
- Nissan (Ниссан Патфайндер)
- Opel
- Peugeot (Пежо 308, Боксер)
- Toyota (Тойота Авенсис, Аурис, Королла, Ленд Крузер, Прадо, Рав4)
- Volvo
- ВАЗ 2113, 2114, 2115
- Газель Бизнес, Некст
- Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
- Уаз Патриот, Хантер
С кодом неисправности Р0504 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0019, P0098, P0121, P0171, P0422, P0432, P0455, P0500, P0571, P0700, P0716, P0732, P0733, P0734, P0746, P0842, P2714, C1241, U0405.
Автовладельцы Лады Гранта нередко начинают паниковать, когда сталкиваются с ошибкой 0504 на фоне светящейся лампочки Check Engine. Эта неисправность способна потянуть за собой и другие неполадки в деятельности двигателя, когда последний не заводится, периодически глохнет, а также плавают обороты. Зачастую причиной может стать датчик положения тормозной педали (лягушка). Датчик стоп-сигнала и выключатель сигнала торможения оборудованы в одном корпусе. Как правило, поводом неполадки выступает повреждение пружинки. Датчик в этой ситуации впору отремонтировать своими силами, произведя замену пружинки на новую. Кроме того, можно поставить новый датчик.
Диагностические шаги и возможные решения
Выключатель стоп-сигнала расположен под приборной панелью в верхней части рычага педали тормоза. Усилитель тормозов поднимает педаль в полностью выдвинутое положение. Выключатель стоп-сигнала установлен на опорной скобе поперечной балки непосредственно за монтажным кронштейном педали тормоза. Единственный способ получить доступ к переключателю — отодвинуть переднее сиденье назад, лечь на спину и посмотреть вверх под приборной панелью. Вы увидите кронштейн с переключателем в верхней части рычага педали тормоза. Переключатель будет иметь четыре или шесть проводов.
Переключатель находится в кронштейне так, что его приводной стержень контактирует с рычагом педали тормоза, когда педаль полностью выдвинута. В этот момент переключатель нажат рычагом педали тормоза, отключающим ток. Когда педаль тормоза нажата, рычаг выдвигается, включая выключатель и стоп-сигналы. Когда педаль отпущена, рычаг снова нажимает на шток, выключая стоп-сигналы.
Диагностические шаги
- Попросите помощника проверить стоп-сигналы. Убедитесь, что они работают, включив и выключив их, и что лампы в хорошем состоянии.
- Если стоп-сигналы горят постоянно, выключатель стоп-сигналов неправильно отрегулирован или неисправен. То же самое применимо, если они не работают. Отодвиньте водительское сиденье назад и загляните под приборную панель. Сожмите язычки электрического разъема, расположенного на выключателе стоп-сигнала, и отсоедините разъем.
- С помощью вольтметра проверьте напряжение на красном проводе в разъеме. Подключите черный провод к любому хорошему заземлению, а красный провод к клемме красного провода. У вас должно быть 12 вольт, если нет, проверьте проводку к блоку предохранителей.
- Подключите разъем к переключателю и проверьте белый провод с нажатой педалью. У вас должно быть 12 вольт при нажатой педали и отсутствие напряжения при выдвинутой педали. Если напряжение отсутствует, заменить выключатель стоп-сигнала. Если напряжение присутствует на белом проводе при выдвинутой педали, замените переключатель.
- Если переключатель относится к регулируемой категории, проверьте настройку. Переключатель должен плотно прилегать к рычагу педали и полностью нажат.
- Если стоп-сигналы работают нормально, но код все еще известен, проверьте оставшиеся провода на выключателе стоп-сигнала. Снимите разъем и проверьте оставшиеся провода на наличие питания. Запомните расположение провода питания и замените разъем. Оберните сзади провод, прилегающий к проводу питания, при нажатой педали. Если нет питания, замените переключатель.
- Если при последнем испытании было нажато педаль, переключатель исправен. Проблема существует в проводке к компьютеру или в самом компьютере.
- Найдите компьютер и задний датчик STP-терминала на компьютере, чтобы заземлить. Если на вольтметре отображается 12 вольт — компьютер неисправен. Если напряжение было низким или отсутствовало, замените или отремонтируйте жгут от компьютера до переключателя.
Дополнительные примечания
Имейте в виду, что некоторые автомобили оснащены подушками безопасности для защиты коленей со стороны водителя. Так что будьте осторожны при работе с подушками безопасности.
Вот переключатель педали тормоза, показанный на Ford F-2011 150 года выпуска.
Как сбросить коды ошибок
После автоматической диагностики необходимо сбросить ошибки. Делается это для того, чтобы они не мешали и не путали пользователя при проведении последующих диагностик. Как все сбросить, можно узнать из рекомендации производителя. Но на практике, например, ошибка ЭБУ сбрасывается запуском новой проверки на приборной доске. В СТО же контроллеры обнуляются немного в другом порядке. Есть и другие варианты:
- Ошибку ЭБУ сбрасывают, используя устройство и ПО. Поэтому рекомендуем почаще заезжать и проверять свою машину. Именно при таких проверках могут обнаружиться распространенные поломки, характерные именно для этого автомобиля.
- Может постоянно высвечиваться код 0171. Это говорит о том, что горючее некачественное. Такой сигнал служит поводом подумать о его смене.
- Помимо этого, очень распространены коды: p1545, 0422 и 1426, поэтому на них стоит смотреть. В случае если после сброса они снова появятся, требуется в обязательном порядке обратиться в технический сервис для более точной диагностики и устранения неполадок.
Специалисты помогут разобраться с неполадками, если вы сами не знаете, как от них избавиться.
Датчик педали тормоза Лада Калина
Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления
Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.
Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.
Диагностика работоспособности
Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.
3. Замена датчика не заведомо исправный.
Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.
Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).
На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.
Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.
При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).
Признаки неисправности датчика педали тормоза Лада Калина
Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:
- наличие ошибки «Р-0504» на приборной панели;
- существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
- повышение оборотов двигателя (кратковременные) при переключении передач.
Основные причины неисправности датчика
Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:
- внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
- контактные клеммы изделия имеют физическое окисление;
- люфт подвижного контакта;
- довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).
Регулировка датчика педали тормоза Калина
Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия
При этом обратите внимание на следующие особенности:
- Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
- Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
- Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).
Снятие и установка
Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:
- Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
- После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
- Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
- Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
- Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

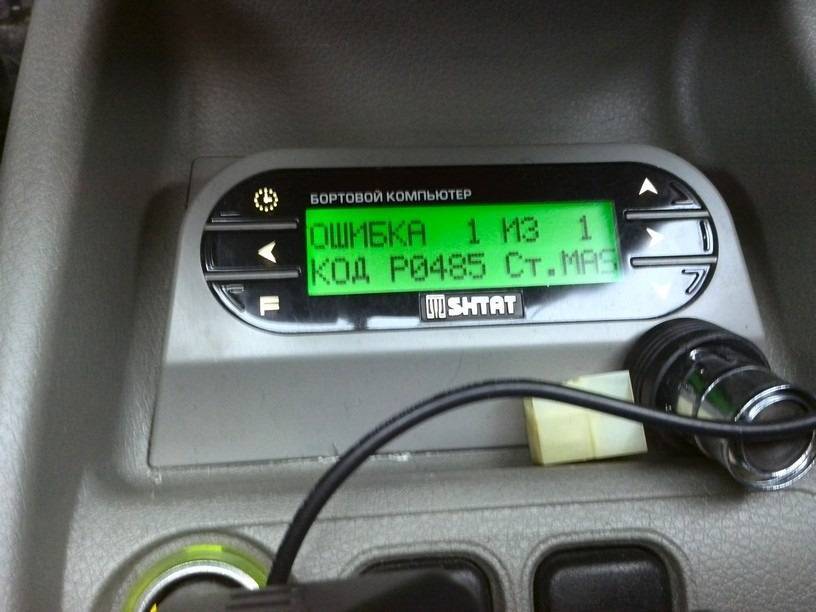

Диагностика на контроллере автомобиля и сброс кодов ошибок
Кроме приборной доски, на Лада калина можно проводить и диагностику с помощью отдельных контроллеров, отвечающих за ту или иную систему или агрегат автомобиля. Так, например, контроллер Bosch-ME-7.9.7 может сообщить об ошибке двигателя.
Расшифровка кодов ошибок производится на основании как справочников, так и с помощью специального программного обеспечения.
При этом опытные автомеханики помнят все коды неисправностей наизусть, а вот начинающим автолюбителям это не под силу.
Что касается конкретных примеров, то например, ошибка 0441 указывает на неисправность датчика кислорода, значение 1602 говорит о том, что пропало напряжение сети на ЭБУ, а p0363 о том, что сломалась катушка. При этом все диагностические системы не указывают точно на то, что сломалась какая-то конкретная деталь, а всего лишь локализуют проблемный участок чтобы автовладелец принял меры по более точной диагностике неисправности.
Таблица кодов ошибок
К примеру, если вы увидели ошибку 0504, это значит, что возникли проблемы с тормозной системой, а вот что именно случилось, вы сможете узнать, только проведя ее ревизию. Это же касается и иных неисправностей, например, 0343 означает, что датчик цепи фаз имеет высокий уровень сигнала. Почему это происходит, можно будет узнать, исследовав данный узел вручную.
При этом самодиагностика сильно облегчает жизнь как автовладельцу, так и автомеханику, так как позволяет сразу же отсечь некоторые варианты развития событий при поиске неисправностей. Так, если вы скажете в автосервисе, что у вас появилась ошибка 0036, специалист сразу же поймет, что это не ошибка двигателя, а проблема в цепи управления нагревателем, а код 0830 укажет ему на проблемы со сцеплением.
Диагностика, регулировка и ремонт выключателя стоп-сигналов
Для диагностики в первую очередь исследуется сам концевик. Определяются пары нормально разомкнутых и замкнутых контактов. Это можно распознать по электросхеме автомобиля, где имеются номера контактов разъёма.
На отпущенной педали одна из пар должна показывать нулевое сопротивления по данным мультиметра, вторая – разрыв цепи. После нажатия – наоборот. Когда оба показания не меняются, причиной может быть нарушение регулировки положения концевика.
Лампы стоп-сигналов должны уверенно зажигаться и гаснуть, без пропусков. Поступление на них напряжения проверяется вольтметром или контрольной лампочкой. При отсутствии следует проследить цепь, начиная со входа соответствующего предохранителя. Наличие «массы» тоже подлежит проверке, эти контакты часто окисляются или отгнивают.
Регулировке подвергается зазор между штоком концевика и педалью. Он должен быть небольшим, порядка одного миллиметра или чуть меньше. Касание недопустимо, датчик может включиться постоянно. Зазор выставляется резьбовым соединением с контровочной гайкой. На некоторых моделях регулировка не предусмотрена, в приборе имеется автоматический механизм храпового типа.
Проверка концевика
Для проверки выбирается пара контактов замкнутого типа. Возможны три варианта по номерам контактов – 1-2, 3-4 или 1-4. Надо точно знать, какой применён на данной детали.
Аналогично проверяются нормально разомкнутые, 3-4, 2-3 или 1-2. Даже если не располагать схемой, недолго это определить методом последовательных проб. Удобно, если мультиметр снабжён звуковым сигналом.
Регулировка выключателя педали тормоза
Важно знать точное значение выставляемого зазора. Оно приводится в ремонтной документации на автомобиль
Если зазор уменьшить, то возможны поломки и ложные срабатывания. При увеличенном – хода педали при небольшом нажатии может не хватить для уверенного появление сигнала.
Существуют датчики, где длина штока регулируется при помощи пластиковых защёлок на зубчатой рейке штока
С ними надо обращаться особенно осторожно, легко ломаются
Ремонт «лягушки» стоп-сигналов
Некоторые концевики имеют разборную конструкцию, склоняющую сторонников самостоятельного ремонта к попыткам чистки и регулировки контактов, замены возвратных пружин и проклейке корпусов.
Заниматься всем этим нет никакого смысла, надёжность резко ухудшается, а новый датчик стоит недорого. При отказе его надо безусловно менять, желательно приобрести деталь от известного производителя. Много сэкономить тут не получится, а расположен он не в самом удобном для доступа месте.
Как ведет себя автомобиль если возникла ошибка педали тормоза
В первую очередь откажут лампы стоп-сигналов. Но поскольку прочие системы также используют сигнал торможения, то возможны и другие проявления:
- откажет круиз-контроль;
- двигатель станет неустойчиво работать при торможении, глохнуть и менять обороты;
- лампы будут гореть непрерывно, даже при отпущенной педали;
- отключатся системы стабилизации;
- на машинах с электронной заслонкой дросселя двигатель будет неадекватно реагировать на акселератор;
- нарушится работа селектора автоматической коробки передач.
Появятся и другие признаки, всё зависит от конструкции конкретной модели
Автомобильной электронике важно всегда знать, не началось ли торможение
Проводка и лампочки – распространенные факторы появления кода 0504
Снова стоит уделить внимание комплектующим. Если бы владельцы Гранты не оставляли отзывы, обвинять функционирующую лампу стопов в неисправности было бы некорректно. Однако этот момент имеет место
Действующая спираль 1-контактной лампочки стоп-сигнала со временем растягивается, в то время как усики, ее удерживающие, замыкают с остальными. В этой ситуации есть смысл установить новые лампы стопов, что может помочь исправить ошибку Р0504
Однако этот момент имеет место. Действующая спираль 1-контактной лампочки стоп-сигнала со временем растягивается, в то время как усики, ее удерживающие, замыкают с остальными. В этой ситуации есть смысл установить новые лампы стопов, что может помочь исправить ошибку Р0504.
Возможными причинами загорания ошибки и оповещения Check Engine могут стать:
- подгоревшие контакты, что на выключателе-концевике;
- слабый контакт цоколя лампочки;
- замыкание проводки питания стоп-сигналов.
Данные ошибки несложно проверить. На подводящих проводах датчика есть напряжение на отметке 0,12-0,15 В – значит, нужно искать короткое замыкание либо окисление на контактных колодках/платах. Заметим, что вольтаж на подводящих проводах должен отсутствовать.
