Ваз 2107 карбюратор: регулировка и настройка

Что такое карбюратор и “с чем его едят”?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

  1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Запорный клапан холостого хода.
  4. Эконостат.
  5. Дозирующая система.
  6. Дроссельная заслонка.
  7. Отсек отвода картерных газов.
  8. Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

  • удалить загрязнения с наружной части устройства, а также хорошо промыть его;
  • выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
  • очистить от загрязнений фильтрующие элементы;
  • тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

  • настройка поплавкового механизма;
  • отладка устройства, предназначенного для запуска двигателя;
  • регулировка холостого хода.

Профилактические работы

Этот этап необходимо выполнять с регулярной периодичностью, так как он способен продлить срок эксплуатации всего устройства. Во время него необходимо выполнять следующие процессы:

  1. Проводить визуальный осмотр на предмет деформаций и повреждений.
  2. Очищать поверхность системы от различных типов загрязнений.
  3. Периодически чистить сетчатый фильтр и выполнять промывку камеры, где находится поплавок.
  4. Прочищать воздушные жиклеры.

Сетчатый фильтр – важнейший элемент карбюратора, его следует проверять минимум один раз на каждые шестьдесят тысяч км., намотанных на спидометре авто. Как это делать:

С помощью подкачки в ручном режиме, заполнить поплавковую камеру горючей жидкостью.
Следствием этого действия станет закрытие запорной клапанной системы.
Сдвинуть в сторону верхнюю крышку фильтра и демонтировать клапан. Изделие промывается растворителем и высушивается струей горячего воздуха.
Поплавковая камера чистится только с помощью резиновой груши – нельзя использовать в этой процедуре тряпки, губки и так далее

Сушка производится все той же подачей сжатого горячего воздуха в систему.
Перед возвратом на место карбюраторной крышки важно убедиться, что поплавки находятся в верхнем положении и ничего не препятствует их функциональности.

Герметичность запорной иглы проверяется с помощью той же резиновой груши, которая создает аналогичное давление, что и топливный насос транспортного средства.

После проведения всех этих работ можно приступать к непосредственной регулировке карбюраторной системы.

Признаки проблем с карбюратором

Пыль, загрязнения и сторонние частицы, попадающие внутрь карбюратора с топливом и воздухом, оседают на внутренних стенках каналов, которых в конструкции узла множество, что и приводит к нарушению функционирования. Конструкция карбюратора включает в себя ряд узлов, составные элементы которых со временем изнашиваются и повреждаются, что влияет на его работоспособность.
Признаки, указывающие на неисправность карбюратора:

  • Затрудненный пуск мотора;
  • Падение динамики набора скорости;
  • Рывки, провалы при ускорении;
  • Нестабильные обороты холостого хода;
  • Самовольная остановка работы мотора;

Эти признаки дают и другие системы двигателя (та же система зажигания), но если карбюратор давно не обслуживался, то причина плохой работы мотора кроется в этом узле.

Чистка устройства

Налейте в емкость ацетон и погрузите в него весь корпус. Это позволит избавиться от нагара внутри карбюратора. Конечно, потребуется выдержать корпус в ацетоне некоторое время

Обратите внимание, что очистку жиклёров нельзя проводить металлическими предметами, так как это может повредить внутренней поверхности каналов. Все это необходимо выполнять до того, как делается настройка клапанов ВАЗ-2107

Карбюратор полностью чистится. Таким образом, вы добиваетесь от него наилучшей работы.

Все жиклёры промываете ацетоном и дополнительно продуваете воздухом. Стоит заметить, что все каналы внутри карбюратора необходимо также продувать сжатым воздухом. А теперь более подробно о том, как производятся снятие и ремонт элементов карбюратора.

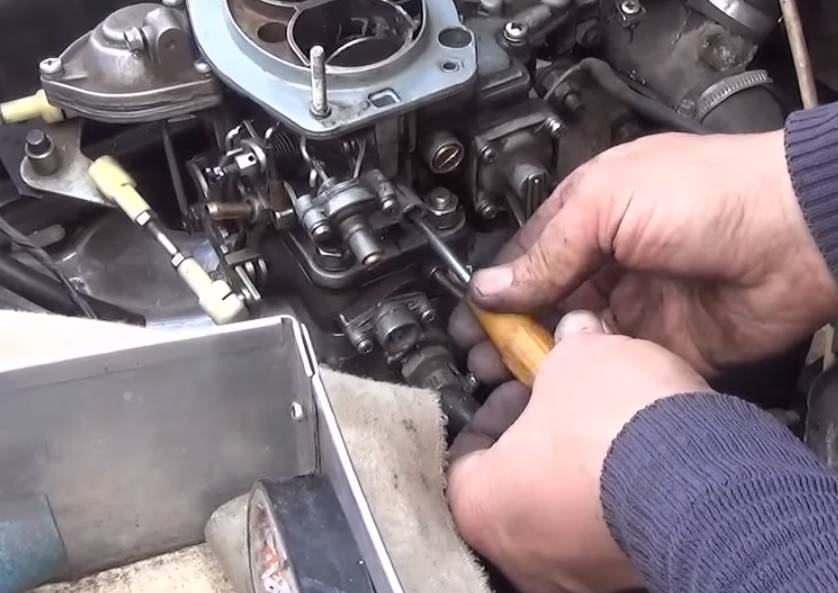

Как отрегулировать карбюратор ВАЗ 2107?

Еще совсем недавно на отечественные автомобили устанавливали штатные карбюраторы (Вебер, Солекс, Озон), которые и теперь пользуются огромной популярностью у автолюбителей.

Основные принципы работы карбюратора, по сути, схожи, независимо от его производства, подробнее в моей статье — карбюратор ВАЗ 2107. А работа его заключается в создании горючей смеси путем смешивания воздуха с топливом и дальнейшем распределением получившейся консистенции равномерно по цилиндрам движка. Существует следующие виды карбюратора:

  • поплавковый – данный вид является самым распространенным;
  • барботажный и игольчатый – в настоящее время эти два вида практически никем не используются и встречаются довольно редко, поэтому их рассматривать мы не будем.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Будет также интересно: Самостоятельная компьютерная диагностика автомобиля

Принцип работы пускового устройства следующий:

  1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
  2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
  3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
  4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Регулировка тяг привода карбюратора.

  1. Откручиваем и снимаем воздушный фильтр с корпусом.
  2. Измеряем длину между центрами наконечников тяги, которое должно составлять 80 мм. Если длина отличается, тогда снимаем любой наконечник,…
  3. …ключом «на 8» отпускаем контргайку и вращаем наконечник до нужной длины тяги.
  4. Затягиваем контргайку и устанавливаем тягу на место. Затем попросим помощника надавить педаль «газа» до упора. При этом дроссельная заслонка первой камеры полностью открывается. В случае если заслонка не открылась полностью, тогда рычаг заслонки имеет дополнительный ход.
  5. При помощи отвертки снимаем пластмассовый наконечник продольной тяги с промежуточного рычага.
  6. Отпускаем контргайку и уменьшаем длину тяги. Далее ставим тягу на место и заново проверяем открытие заслонки.
  7. Потом отпускаем педаль. В этом положении дроссельная заслонка должна быть полностью закрыта. Если заслонка не закрылась, то удлиняем тягу.
  8. Отпускаем болтик крепления троса подсоса. В салоне автомобиля задвинем ручку управления воздушной заслонкой до конца.
  9. Нажимаем на трехплечий рычаг, полностью открыв воздушную заслонку…
  10. ….и в этом положении закручиваем стопорный винт.
  11. Вытягиваем ручку управления воздушной заслонкой, закрываем ее. Далее снова задвигаем ее до упора. Проверяем, чтобы заслонка полностью открылась, и теперь полностью затягиваем стопорный винт. Если заслонка не открылась, то повторяем регулировку.

Настройка уровня поплавковой камеры

Это первое, с чего начинается регулировка любого карбюратора. Именно от этой части будет зависеть расход и устойчивость работы двигателя

Уровень должен находиться на номинальной отметке, установленной заводом-производителем, поэтому очень важно соблюдать технологию

Установка уровня топлива в поплавковой камере: I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 -оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 -язычок; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим, нужно подкачать ручной бензонасос, чтобы проверить установленный уровень. Номиналом называют уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то настройте уровень поплавка, подгибая регулировочные усики. Обороты ХХ регулируются и поплавковой камерой.

Чтобы проверить, достаточно накинуть крышку сверху, запустить двигатель и тут же заглушить. Снова открыть крышку и проконтролировать уровень. После этого, можно переходить к следующему этапу.

Как установить карбюратор обратно

После того как устройство было промыто и отремонтировано, нужно будет установить карбюратор на место. Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре шпильки крепления накручиваются гайки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

  1. После чего потребуется подсоединение двух тонких шлангов на вакуум и вентиляцию к двум штуцерам, которые расположены в верхней части карбюратора.

  2. К впускному клапану подсоединяется шланг подачи топлива, рекомендуется заменить хомут на новое изделие.

  3. С обратной стороны прикручивается шланг «на обратку».

  4. Далее подключается провод ЭПХХ — к электромагнитному клапану.

  5. Пружину возврата дроссельной заслонки лучше установить до того, как будет осуществляться подключение дроссельной заслонки и воздушной.

Установка и подключение карбюратора ДААЗ считается завершённой.

Основные операции по съёму/обратной установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опытом. Следует иметь ввиду, что механизмы считается довольно капризным, поэтому все этапы проводимых вами процедур будут требовать повышенной концентрации.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

  1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

  2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

  3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

  • в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

  • средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

  • в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

  1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

  2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

  3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

  4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

  5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

  6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

  1. Ускорительный насос.
  2. Система эконостата.
  3. Поддержка постоянного уровня топлива.
  4. Поддержка холостого хода.
  5. Поддержка пуска и прогрева двигателя.
  6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – “Не буди лихо, пока оно тихо”, имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Работа с приводом дроссельной заслонки

Если машина «тупит» при нажатии газа, ухудшилась динамика, появился увеличенный расход топлива, то необходимо отрегулировать привод дроссельной заслонки. Такая работа выполняется с напарником, который должен нажимать на педаль акселератора, поддерживая обороты двигателя на нужном уровне.

Для регулировки потребуются следующие инструменты:

  • фонарик;
  • штангенциркуль;
  • плоская отвертка;
  • ключ на восемь.

Алгоритм регулировки следующий:

  1. До упора утапливают подсос.
  2. Напарник за рулём должен на заглушенном двигателе выжать в пол педаль газа.
  3. При правильной настройке дроссельная заслонка поднимается вертикально.
  4. Необходимо подсветить ее фонариком, чтобы убедиться в отсутствии отклонений.
  5. Педали газа опускается, после чего заслонка должна герметично закрыть первичную камеру.
  6. При зазорах заслонки необходимо отрегулировать тягу привода.
  7. Снимают и измеряют длину тяги, ее показатель должен составлять ровно 80 миллиметров.
  8. Если есть несоответствия, подтягивают контргайками проушины, устанавливая нужную длину.

Проведя такую простейшую регулировку, можно улучшить работу двигателя, полностью будут решены проблемы с плавающими оборотами, мотор начнёт лучше откликаться на нажатие педали газа. Также при правильно отрегулированном семерочном карбюраторе уменьшается расход топлива, что сокращает затраты автовладельцев.

Отрегулировать карбюратор на ВАЗ 2107 можно самостоятельно, при этом потребуются лишь специальные мерные щупы, которые предлагаются в большинстве автомагазинов. Если же проведённая работа не дала какого-либо результата, следует обратиться в сервис. Мастера вскроют топливную систему и сам двигатель, определят имеющиеся у мотора неисправности и полностью отремонтируют агрегат, улучшив его эксплуатационные характеристики, сократив при этом показатель расхода топлива.

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

  • внешняя очистка устройства;
  • визуальный осмотр узла, который может выявить некоторые проблемы;
  • демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
  • чистка воздушных жиклеров;
  • при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2021, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

Как снять агрегат

Действительно, этот вопрос может застать врасплох неопытного владельца «шестёрки» или «семёрки». Но сама процедура демонтажа не считается сложной. Главное — запоминать или записывать места подключения разных шлангов, так как при первом опыте обратная установка может вызвать трудности.

Демонтировать карбюратор ДААЗ рекомендуется на холодном двигателе, так как устройство располагается прямо на впускном коллекторе.

Важно последовательно отсоединить топливные магистрали и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшие работы занимают не более 10 минут:

  1. Сначала от корпуса карбюратора отсоединяется два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключён к дроссельной.

  2. Сразу же отсоединяется пружина возврата и её фиксатор.

  3. Следующий шаг — отключение провода экономайзера принудительного холостого хода.

  4. Ослабить хомутное соединение на широком патрубке подачи бензина и снять сам шланг. После него можно снимать шланг обратной подачи топлива.

  5. От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.

  6. Далее возможен демонтаж самого блока карбюратора. Для этого необходимо открутить четыре гайки крепления и аккуратно вытащить со шпилек карбюратор вместе с прокладкой.

  7. Открытое отверстие в коллекторе на время работ рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и исключит попадание внутрь силового агрегата грязи.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

  • наружная мойка и чистка деталей карбюратора;
  • осмотр элементов агрегата на предмет возможного повреждения;
  • очистка сетчатого фильтра;
  • промывание поплавковой камеры;
  • очищение воздушных жиклеров;
  • крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

  1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
  2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Настройка холостого хода

Перед настройкой холостого хода карбюратора система зажигания должна быть отрегулирована

Электромагнитный клапан установлен на корпусе карбюратора, он питается от 12 В, к нему подведен свой плюсовой провод, а минусом служит масса на корпусе клапана. Если есть подозрение в состоянии жиклера и работоспособности клапана, это проверяется довольно просто. Клапан выкручивается ключом на 13, отсоединяется провод питания, клапан извлекается из корпуса карбюратора. Сам жиклер промывается, в случае необходимости продувается сжатым воздухом. Электромагнитный клапан проверяется так: берут провод, подключают к клемме питания напряжение от плюсовой клеммы аккумулятора, корпус клапана устанавливают на минусовую клемму АКБ. При подаче напряжения на плюсовую клемму шток клапана должен втягиваться в корпус. Если этого не происходит, клапан меняют.

Настройка системы холостого хода карбюратора проводится только на полностью прогретом двигателе. В процессе участвуют два винта — винт с большой головкой отвечает за количество смеси, а регулировочный винт меньшего диаметра регулирует пропорции смешивания воздуха и горючего в режиме холостых.

Во время регулировки необходимо обратить внимание на упорный винт заслонки, так как правильно отрегулированный винт не даёт заслонке плотно контактировать со стенками первичной камеры. В положении, когда заслонка первичной камеры полностью закрыта, язычок оси дросселя должен упираться в упорный винт

Это необходимо для того, чтобы заслонка не разбивала стены первичной камеры в закрытом положении. Настроенный прогретый карбюратор должен держать холостых стабильно и ровно, а при увеличении оборотов педалью, переход с холостых не должен сопровождаться провалами и рывками.

Правильная регулировка карбюратора ВАЗ 2107 своими руками позволит избавиться от нестабильной работы мотора и сэкономит не только топливо, но время и нервы, особенно в холодное время года.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая

Обратите внимание на это, подбирая их. Затем можно делать ремонт

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной

Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
