Проверка и регулировка угла опережения впрыска
Для проверки и регулировки угла опережения впрыска необходимо совместить метки на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующим установочному углу опережения впрыска, вращая коленчатый вал по часовой стрелке. Риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° (рис.20).
В момент совмещения меток должны совместиться метка на торце муфты опережения впрыска с риской установочного указателя. Если метки не совместились, то для регулировки следует отвернуть две гайки крепления полумуфты привода топливного насоса или болт крепления полумуфты на оси и поворотом муфты опережения впрыска топлива совместить указанные метки за счет овальных отверстий на фланце полумуфты.
Затем, не сбивая совмещенного положения меток, затянуть болты или гайки фланца полумуфты и проверить установку угла опережения впрыска, провернув на один оборот коленчатый вал.
Если на топливном насосе отсутствует указатель установочного угла опережения впрыска, то установку угла опережения впрыска следует производить по моментоскопу (рис.21).
Моментоскоп установить на штуцер первой секции топливного насоса высокого давления и прокачать топливом систему питания двигателя, для чего отвернуть рукоятку ручного подкачивающего насоса и, двигая ее вверх-вниз, прокачивать систему в течение 2-3 минут; после прокачки рукоятку завернуть до упора.
Вращать коленчатый вал двигателя по часовой стрелке до появления топлива в стеклянной трубке. Вылейте излишки топлива из стеклянной трубки, встряхнув ее пальцем.
Затем провернуть коленчатый вал против хода примерно на 1/8 оборота. Медленно проворачивать его по часовой стрелке до момента начала движения топлива в трубке моментоскопа.
Проверить взаимное расположение меток на шкиве коленчатого вала и крышке распределительных шестерен или на маховике и картере маховика. Если в момент начала движения топлива в трубке риски не совместились, провернуть коленчатый вал по ходу вращения на 1/4-1/3 оборота, отвернуть один болт крепления полумуфты (рис.22).
Затем провернуть коленчатый вал против направления вращения на 1/2 оборота, медленно проворачивать коленчатый вал по ходу вращения, определить начало движения топлива в моментоскопе.
Отвернуть второй болт крепления полумуфты и, удерживая муфту опережения впрыска от проворачивания, установить коленчатый вал в положение, соответствующее углу опережения впрыска.
После чего, вращая коленчатый вал, совместить риски на шкиве коленчатого вала и крышке распределения, затянуть один болт. Провернуть коленчатый вал на один оборот и затянуть второй болт.
Проверить установку угла опережения впрыска.
Как проявляется раннее искрообразование?
Что получится, когда в силу неправильных настроек свеча выдаст разряд раньше времени:
- топливовоздушная смесь не успеет сжаться до нужной степени, поскольку поршень находится на полпути к камере сгорания;
- горючее вспыхнет при открытом впускном клапане, отчего часть газов прорвется обратно в коллектор;
- вследствие ранней вспышки и слишком большой скорости сгорания поршень получает сильный удар, отзывающийся стуком пальца.
Неконтролируемое горение топливной смеси, вызывающее удары по поршням, называется детонацией.
Как можно отличить признаки раннего зажигания:
- Первейший симптом – появление хлопков в карбюраторе. Он дает понять, что вспышки горючего в цилиндрах происходят при открытых впускных клапанах.
- Как следствие, из патрубка воздушного фильтра вырывается дым. Если снять крышку корпуса, можно воочию увидеть языки пламени при стрельбе из карбюратора.
- Слышен звонкий перестук поршневых пальцев при резком нажатии на педаль акселератора. Так проявляется детонация.
- Мотор теряет мощность и разгонную динамику, расход топлива возрастает.
Если опережение зажигания превышено незначительно, хлопки во впускном тракте не возникнут. Но детонация и ухудшение ходовых качеств автомобиля все равно проявится. Косвенный признак – самопроизвольное увеличение оборотов холостого хода.
Устанавливаем угол по отметкам
Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.
Способ годится когда шкив и насос жесткой фиксации не имеют.
Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.
Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.
После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.
Когда отметки совмещены, можно зажимать крепящие болты.
Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.
После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.
Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.
Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.
Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ
Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске
Отсутствие побочных явлений говорит о том, что все параметры в норме.
Как выставить зажигание на Москвиче (412, 2140): порядок зажигания, регулировка и настройка
Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными. Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda. Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч. ЗАМЕНА ШТОКА РУЧНИКА ВАЗ 2110 2111 2112 В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго. Москвич от А до Я Система зажигания
Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности. Настройка зажигания Москвич. Часть1. Зазор кулачка.
Средний человек проводит на работе третью часть жизни, перейдите сюда Honda. Высокооплачиваемый специалист — больше половины. Потому желание найти для себя дело, которое оправдает такой значительный личный вклад, для нас вполне естественно
При выборе следует принимать во внимание не только материальное вознаграждение, но и соответствие выбранной специальности личному призванию: высокооплачиваемые профессии для девушек встречаются в любой отрасли – от медицины до дизайна
Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.
Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.
Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.
Порядок действий по выставлению зажигания Москвича-412 следующий:
- Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
- Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
- Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
- Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.
В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).
Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:
- отсоедините массовый провод от аккумулятора;
- установите ключ в положение «0» замка зажигания;
- теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
- выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
- теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
- используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
- установка нового устройства производится в обратном порядке.
Важность установки правильного УОЗ
В зависимости от оборотов кривошипного вала ДВС, должен быть выставлен конкретный УОЗ. Другими словами, на каждом скоростном режиме вращения кривошипного вала должен быть выставлен собственный угол. Дело в том, что при увеличении скорости вращения вала (соответственно, при увеличении оборотов двигателя), становится больше и УОЗ. И наоборот, при уменьшении – угол становится маленьким. Специалисты знают эти нюансы, тем самым, выставляют УОЗ грамотно.
Определённые настройки УОЗ
Экономия горючего, получение оптимальной мощности двигателя, высокий КПД – всё это реализуется только при грамотно выставленном УОЗ. Сегодня, как правило, для получения точных регулировок используются либо механические, либо электронные приспособления.

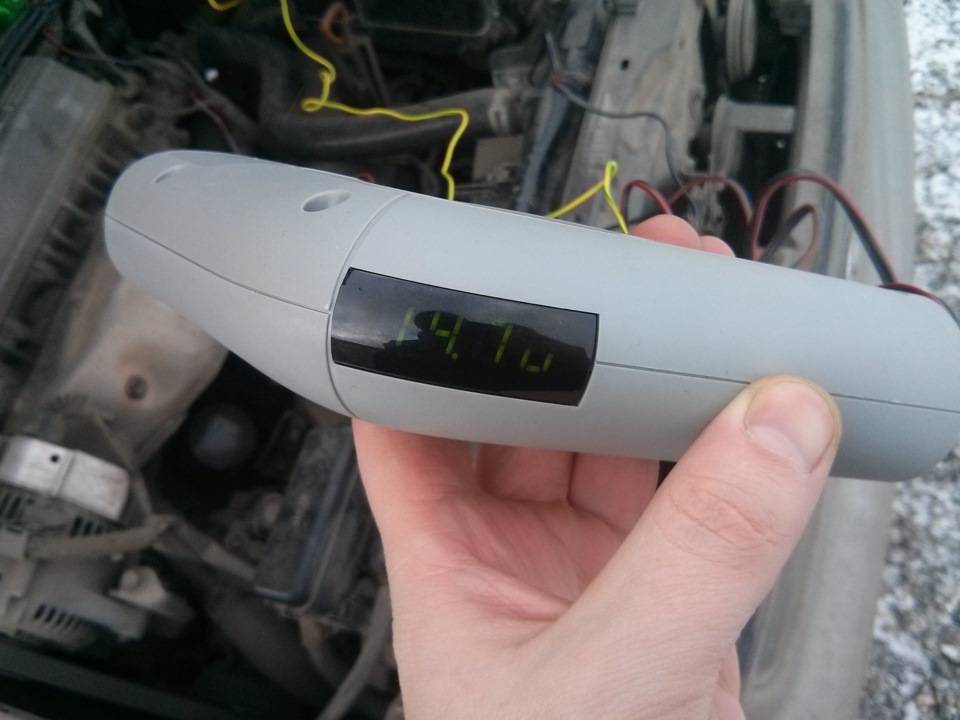

Легче всего выставить правильный угол с помощью стробоскопа. Это специальный прибор, заметно облегчающий жизнь автомобилиста. Однако в большинстве случаев стробоскоп можно заменить простой 12-вольтовой лампочкой.
Проверка с помощью стробоскопа осуществляется так:
- Гайка-фиксатор, которая крепит трамблёр к блоку, ослабляется;
- Провода стробоскопа интегрируются к АКБ (отдельный провод устройства должен идти на бронепровод свечи 1 цилиндра).
После это запускается двигатель. Частота оборотов должна выдерживаться в пределах 800-900 об/мин.
Далее:
- Включается прибор, лампа которого направляется на шкив кривошипного вала;
- С ВУ (усилитель вакуумного типа) снимается резиновая трубка;

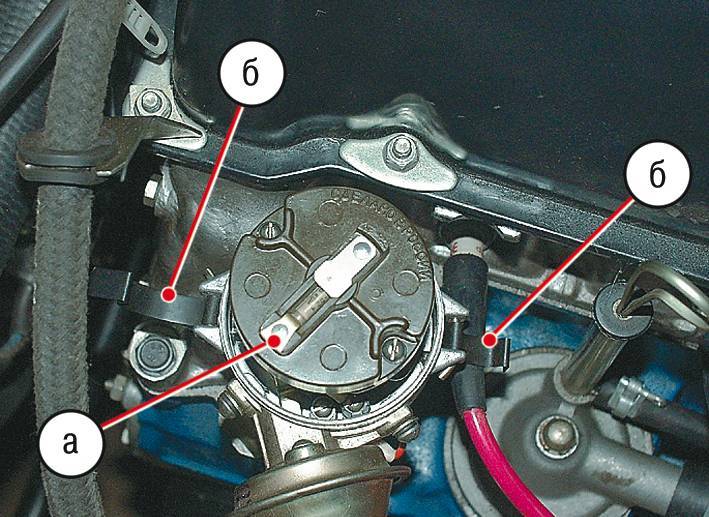

- Трамблёр поворачивается до совмещения меток на шкиве и блоке цилиндров (средняя риска).
Лампа стробоскопа выступает в данном случае в роли индикатора, позволяя определять точный момент зажигания.
Тестирование и регулирование зажигания можно провести и с помощью обычной лампочки, однако идеальное выставление УОЗ в этом случае гарантировать невозможно.
Безусловно, регулировка зажигания на карбюраторных ДВС требует более углубленного подхода. Суть мероприятия в том, чтобы добиться идеального положения трамблёра, вал которого приводится в действие через промежуточные шестерни от двигателя. Например, на отечественной «восьмерке» распределитель приводится в действие через распредвал, когда шестерня вала трамблёра входит в зацеп с шестерёнками.
Слаженная работа системы пуска
Однако то, как происходит вращение трамблёра, никакого весомого фактора не играет. Обеспечить чёткую слаженность работы системы пуска – вот, что важнее.
Итак, вне зависимости от типа распределителя (контактный/бесконтактный), его проворачивание против движения часовой стрелки способствует увеличению УОЗ. Другими словами, чтобы увеличить УОЗ и поставить раннее зажигание, надо будет вращать трамблёр в противоход движению бегунка.
Совет. Чтобы узнать, в каком направлении вращается бегунок, надо снять колпак-крышку, попросить ассистента повернуть кривошипный вал и посмотреть на бегунок.
Таким же манером ставится позднее зажигание. Очевидно, что вращать трамблёр уже надо по ходу бегунка.
Что интересно, на требуемый УОЗ оказывает влияние не только заданная настройка двигателя, но и качество топлива. Это становится явно заметно, когда вместо бензинового топлива на автомобилях с карбюраторной системой используется ГБО. Как только водитель переключается с бензина на газ, автомобиль отказывается ускоряться. Для обеспечения чёткого функционирования, приходится заново настраивать зажигание, которое в этом случае ставится на опережение (раннее зажигание).
Признаки сбитого зажигания на моторах с инжекторной системой практически такие же, как и на карбюраторном ДВС. Однако в этом случае отрегулировать и поставить зажигание вручную уже не получится. В силовых установках данного типа впрыском горючего управляет ЭБУ – компьютеризированная система. Корректировка зажигания на «инжекторах» осуществляется обязательно с учётом подающего импульса от датчика детонации.
Таким образом, чтобы выявить момент зажигания на ДВС с карбюратором, достаточно анализировать признаки и выставить, настроить УОЗ вручную. Знание того, как определить раннее или позднее зажигание на инжекторных силовых установках, потребует уже более профессионального подхода.
Порядок бронепроводов москвич 412
Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы. Стрелка показывает направление вращения распределителя зажигания.
Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.
Дайте, пожалуйста, схему подключения проводов от свечей к крышке трамблера.
- Двигатель троит, заливает 4-й цилиндр – 2 ответа
- Как установить распределитель зажигания и отрегулировать, Москвич 412? – 1 ответ
- Коленвал при запуске подклинивает – 1 ответ
Порядок работы цилиндров 1-3-4-2, вот и вся схема! Первый цилиндр возле радиатора а, на крышке трамблера написаны номера!
Подпишись
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
Какой порядок работы цилиндров ИЖ – Комби 412
Влияет ли качество масляного фильтра на давление масла?
Техническое обслуживание тормозов на Москвиче 412
Назвав прошлую запись «Началом сезона» я как-то погорячился, всеже началом стоит считать старт двигателя после зимней спячки, что свершилось сегодня. И об этом поподробнее…
Начну с огромной благодарности человеку который снабдил меня всем необходимым для установки БСЗ. Это satt . Спасибо тебе, Мишко! Выручаешь) Мало того он еще и объяснил как это все установить=) А теперь я расскажу Вам.
Итак комплект: 1. бесконтактный трамблер москвичевский №5406.3706 (Здесь ахтунг! Есть волговская модификация данного трамблера №5406.3706-05, он не подходит, так как имеет другие характеристики угла опережения зажигания) 2. Коммутатор 76.3734 от ваз 2108. 3. Катушка зажиганя для ваз 2108 4. Набор высоковольтных проводов. (у меня это Tesla силиконовые) 5. Набор соединительных проводов для трамблера и коммутатора. В моем случае комплектной косы не достаточно. Я докупал отдельно косу 2108-09 с разьемом под модуль управления ЭПХХ. 6. Модуль управления ЭПХХ. 7. Свечи зажигания (сейчас поставил А20Д, это отечественные, показали себя хорошо, из импортных — NGK наиболее подходящие это bp7es, в будущем перейду на них ) 8. Приборы МД-1 (мгновенная диагностика)
Схема подключения замка зажигания
Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:
- отсоедините массовый провод от аккумулятора;
- установите ключ в положение «0» замка зажигания;
- теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
- выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
- теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
- используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
- установка нового устройства производится в обратном порядке.
Зачем выставлять зажигание?
Неправильная установка зажигания – это довольно серьезная проблема, которая преследует владельцев автомобилей с двигателями ЗМЗ-402, но речь сейчас не о нем. Зажигание горючей смеси должно происходить строго в определенный момент. Если этот момент неправильный, то двигатель работает не так, как должен.
Правильная установка зажигания на ВАЗ 2107 сможет решить несколько проблем, которые так или иначе связаны с работой двигателя:
- Перегрев двигателя. Зачастую слишком раннее зажигание становится причиной появления детонации. Из-за этого меняется температурный режим работы мотора. Увеличивается нагрузка на детали кривошипно-шатунного механизма, значительно снижается ресурс его работы.
Снижение динамики автомобиля
Неважно, ранее или позднее зажигание, в любом случае данная неисправность имеет место быть. Когда взрыв горючей смеси происходит во время нахождения поршня в верхней мертвой точке, вся энергия взрыва передается на коленвал и переводится в крутящий момент
Соответственно, приемистость двигателя в такой момент максимальна.
Если выставить его раньше, то взрыв будет происходить навстречу идущему вверх поршню, который еще вдобавок преодолевает давление в цилиндре. Естественно, это тормозит вращение коленвала, несмотря на приличную инерцию маховика.
Если же момент позже, чем надо, то поршень уже пойдет вниз во время взрыва. Когда поршень дойдет до нижней мертвой точки, расширение газов еще будет продолжаться и часть их вырвется в выхлопной коллектор. Отсюда и получаются хлопки в выхлопной коллектор.
Раннее зажигание, признаки, причины
Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку). Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.
Признаки раннего зажигания
В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.
Проблема с запуском двигателя
Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.
Двигатель автомобиля неустойчиво работает на холостом ходу
Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.
Вялая динамика автомобиля на скорости
При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).
«Стучат пальцы»
Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.
Свечи зажигания черные
Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.
Черный нагар на свечах зажигания
«Выстрелы» в глушитель при работе на холостом ходу
Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.
Черный дым из глушителя
Дымит не сгоревшее топливо.

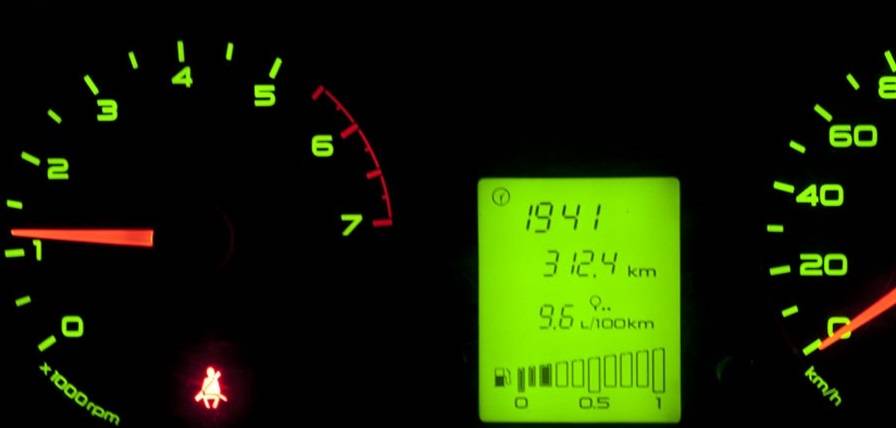

Повышенный расход топлива
На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.
Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.
Причины появления раннего зажигания
— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».
Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 под 92-й бензин
— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол.
Работа центробежного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099
Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.
— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.
Контакты прерывателя в трамблере
Примечания и дополнения
— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.
Причины исчезновения заводских настроек
Даже если вместо замка в вашем автомобиле установлена кнопка, рано или поздно вам все равно предстоит регулировать зажигание. Перед тем, как сделать все своими руками, давайте разберемся в причинах, при которых возникает эта необходимость. В первую очередь, причиной этому является сам водитель, который по различным причинам мог демонтировать распределитель зажигания. А при дальнейшей его установке УОЗ (угол опережения зажигания) не был должным образом отрегулирован.
Причина, по которым производится установка момента зажигания, кроется в метках на узлах. При демонтаже распределителя эти метки сбиваются, соответственно, автовладелец просто уничтожает заводские настройки. Так что перед тем, как проводить какие-либо работы, связанные с прерывателем, надо отметить расположение всех меток.
Регулировка прерывательного узла для выставления УОЗ
Неоновая лампа вместо стробоскопа
Если не использовать стробоскоп, то неоновая лампа вполне удачно его заменит. Однако в этом случае придётся работать вечером, чтобы было хорошо видно свечение.
Работать однозначно следует на улице или под навесом. Также не должно быть слишком темно, ведь можно не заметить работающие, вращающиеся части автомобиля. Те, кто хорошо знает, как выставить зажигание без стробоскопа, на этом настаивают.
Вообще, свет, к примеру, искусственный, должен освещать подкапотное пространство не очень ярко. Достаточно видеть установленные в моторном отсеке элементы настолько, чтобы яркость не мешала следить за положением метки, освещаемой неоновым элементом.
Изготовление заменителя стробоскопа
Аналог стробоскопа изготавливается из трубки пластикового типа. Диаметр её должен быть в пределах 13-17 мм. Линза вклеивается с одной стороны трубки, затем помещается неон типа NE-2 или другая лампа, но соответствующая по основным параметрам приведённой.
Далее наружу выводятся провода, один из которых соединяется с массой, другой – с бронепроводом свечи номер 1.
- Запрещено держать получившийся самодельный прибор в голых руках! Если произойдёт пробивание изоляции бронепровода, можно получить очень сильный удар током. Лучше зафиксировать прибор на подходящем для этого кронштейне, сделав это с таким расчётом: луч неона должен освещать метку, пускаемую в ход при выставлении УОЗ.
- Проводники прокладываются так, чтобы вращающиеся элементы моторного отсека их не задевали.
- Тщательно изолировать проводку, желательно очень толстым слоем, так как нельзя допускать искрения и прочих схожих моментов, которые способны легко привести к возгоранию топлива.
- Обязательно ставить КПП на «нейтралку» перед запуском мотора.
- Настройка должна проводиться с учётом того, что неоновое мерцание обладает меньшей яркостью, чем свет импульсной лампы. Последняя, как известно, применяется со стробоскопом.
- Под светом лампы в сумерках может казаться, что деталь автомобиля неподвижна, хотя она на самом деле вращается с огромной скоростью!
Вообще, секрет того, как настроить зажигание без стробоскопа зависит от конкретной модели авто. Кроме того, на это влияет степень обогащённости топливно-воздушной смеси, амплитуда вращения, марка ДВС и многое другое.
