Устанавливаем противотуманные фары на Лада Калину своими руками: схема подключения и цена за ПТФ

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок .

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

  • Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
  • Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля.

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

  • Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
  • Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют. чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Подготовка перед установкой

Как установить фары это одно дело, и перед ним нужно тщательно подготовиться. Особенность светового пучка противотуманных фонарей состоит в его прямолинейности, что позволяет отчетливо опознавать других участников движения в условиях ухудшившейся видимости. В Лада Калина производитель устанавливает оптику «Люкс», хотя сегодняшний рынок представлен разнообразием предложений, среди которых любой владелец сможет подобрать на свой вкус аналоговые ПТФ.

Данные изделия подразделяются на виды в зависимости от качественных показателей и класса.

Замена противотуманных фар на новые аналоги не предполагает выполнения вспомогательных работ, связанных с пилением или сверловкой поверхности бампера. К оптике в комплект производитель докладывает специализированные пластины, форма которых в точности повторяет контуры вырезов в бампере. Все, что потребуется, так это демонтаж штатных заглушек. Теперь самое время приступить к монтажу фар.

Для быстрого и качественного исполнения монтажных работ владельцу потребуется знать, как поставить фары и обзавестись таким набором материалов и инструментов:

  • комплектом выбранной оптики;
  • реле, проводкой и кнопкой для коммутации новых изделий с бортовой сетью;
  • предохранителем вместе со своим держателем;
  • рулеткой для регулировки направления светового пучка;
  • ключами, размер которых «8» и «10»;
  • отрезком проволоки для протяжки проводки;
  • отвертками с разным профилем;
  • нейлоновыми хомутами для фиксации кабельной линии;
  • кусачками, изолентой и паяльником;
  • шестигранным ключом для регулировки направления светового пучка.

Вооружившись инструкцией и завладев всем обозначенным перечнем подручных средств, приступаем к процессу как поставить фары.

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, установка ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

  1. Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
  2. Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

Посадочное место под ПТФ в переднем бампере Лада Калина

Что можно приобрести для Калины

Большое разнообразие противотуманок для автомобилей поражает воображение своим видом и формами:

  1. Круглые;
  2. Овальные;
  3. Квадратные;
  4. Сдвоенные;
  5. Утапливаемые;
  6. Для наружной установки и т.п.

Не все ПТФ подходят для Лада Калина, что вынуждает владельцев переделывать крепление своими руками

Тем не менее, для Лада Калина подходят только несколько ПТФ, выпускаемых разными производителями.

В частности, это:

  • Продукция компании Bosch, отличающаяся плоским стеклом фар и продающаяся только попарно;
  • Противотуманки «Киржач» с линзообразным (выпуклым) стеклом;
  • Противотуманки «Луч» – аналог немецкой продукции. Цена более низкая, но и качество тоже;
  • Продукция китайских компаний под торговой маркой ProSport.

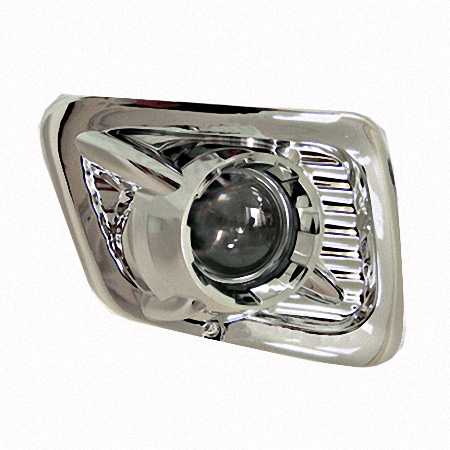

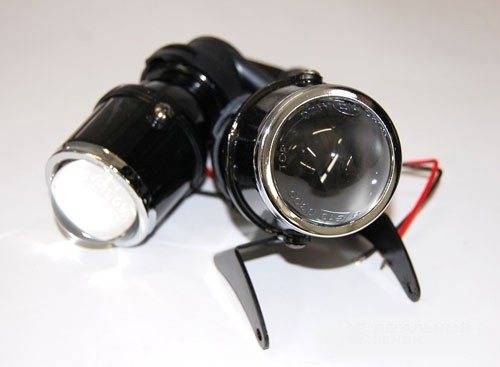

ПТФ ProSport в комплектации «хром»

Как можно установить

Существует 2 способа установки противотуманок на автомобиль Лада Калина:

  1. Без снятия переднего бампера;
  2. Со снятием бампера.

Заводская инструкция подробно информирует обо всех точках крепления переднего бампера

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

READ Как правильно установить мешок в пылесос

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Источник

Видео «Наглядная инструкция по монтажу ПТФ в Калину»

Более наглядно процедура установки противотуманной оптики на Калину в гаражных условиях описана на видео ниже (автор ролика — Владимир Семяшкин).

Всем привет! Вот и настал тот час, когда перегорела первая лампочка на моей девочке) Волею судьбы ею стала лампочка в левой противотуманной фаре. Для замены была приобретена лампа стандарта H11 (12V 55W PGJ19-2)

фирмыOsram . Процедура замены сводится к тому, что необходимо снять передний подкрылок, отсоединить колодку и заменить лампу. Всё просто. А теперь по порядку.

Для удобства многие снимают колесо. Я же этого делать не стал по большей части из за лени, но всё отлично получилось и без демонтажа колеса. Итак приступим:

Для работы нам понадобятся:1. Перчатки тряпичные, чтоб не пачкать руки.2. Ключ и головка на 8.3. Крестовая отвёртка.NB:Имейте ввиду, что колесо будет в определённой степени немного мешать, поэтому если вы не собираетесь его снимать, то рекомендую брать короткую отвёртку. Головкой на 8 откручиваем два болта на внутренней стороне, затем крестовой отвёрткой откручиваем пять саморезов (два на внутренней стороне, два с внешней стороны крепления к бамперу и один снизу под бампером) и сдёргиваем подкрылок, точнее его нижнюю часть, так как он состоит из двух частей.

Теперь мы видим противотуманную фару, точнее её заднюю часть. отщёлкиваем по бокам крепления колодки и сдёргиваем её вниз. Затем берём за цоколь лампу и аккуратно, приложив некоторое усилие, поворачиваем её против часовой стрелки и вынимаем. Вставляем новую лампу и фиксируем её, повернув соответственно по часовой стрелке. NB:не берите лампу за колбу, так как на ней останутся жировые следы и она быстро перегорит. Если всё же случайно взяли, то протрите колбу спиртом, либо уайт-спиритом. Подсоединяем обратно колодку, проверяем работу лампы и если всё хорошо, возвращаем на место подкрылок.

Инструмент:

  • Ключ с наконечником Torx (звездочка) Т20
  • Гаечный ключ рожковый 10 мм
  • Отвертка плоская средняя

Детали и расходники:

Примечание:

Противотуманная фара снимается в случае проведения кузовных работ или в случае ее замены. На автомобиле Лада Калина применяются противотуманные фары производства Bosh (г. Рязань) и завода ООО АВТО свет (г. Киржач), именно эти производители авторизованы АвтоВАЗом.

1. Отсоедините аккумуляторную батарею.

2. Снимите передний защитный подкрылок, чтобы получить доступ к бамперу с обратной стороны, как описано здесь. Снимается соответственно тот подкрылок, с какой стороны вы меняете противотуманную фару.

Инструкция по монтажу противотуманок на Ладу

Данная инструкция является пошаговой, поэтому в обязательном порядке нужно соблюдать последовательность действий. Нарушение этапов установки может привести к ошибкам монтажа и отсутствию желаемого результата.

  1. Для начала необходимо снять передний бампер. Чтобы это сделать, нужно предварительно выкрутить крепежные элементы. Саморезы находятся снизу бампера под решеткой. Кроме того, нужно выкрутить крепеж в арках колес, с его помощью крепятся края бампера. Боковины бампера необходимо вывести из-под арок обоих колес. После этого бампер полностью снимается.
  2. Далее следует вытащить заглушки, при этом защелки можно отогнуть при помощи плоской отвертки. Теперь с помощью саморезов нужно прикрутить противотуманки. Каждая ПТФ крепится на 3 самореза.
  3. Следующие действия проводят внутри салона авто. Заглянув под ноги, точнее, под педаль сцепления, можно увидеть пучок проводов. В этом месте нужно вытолкнуть уплотнитель, после чего при помощи металлической проволоки вытянуть провода от противотуманок, которые проходят рядом с основными.
  4. Провода от ПТФ необходимо соединить с основными, а весь пучок стянуть, используя хомуты из пластика.
  5. Напротив самих противотуманок нужно оставить провода такой длины с разъемами, чтобы их можно было легко зафиксировать при помощи стяжек. Что касается минусовых клемм, то их следует крепить к винтам на кузове авто.
  6. Поскольку общая мощность, которую потребляют ПТФ, составляет 110 Вт, подключать их нужно только через реле с управляющей кнопкой. Саму кнопку можно установить на приборную доску либо рядом с зажигалкой. Для того чтобы подвести питание к фарам, необходимо подключить к реле розовый провод, который находится в блоке предохранителей.
  7. Предохранитель, к которому подключается ПТФ, должен быть рассчитан на 15 А. Силовые контакты реле 30 и 87 подключаются к проводам на противотуманки.
  8. После выполненных работ нужно проверить правильность соединений, подключив клемму аккумулятора. Теперь нажимается кнопка в салоне. Если все в порядке и фары работают, можно приступать к заключительному этапу. Для более необычного «холодного» освещения можно установить в противотуманки ксенон.
  9. При установке бампера на автомобиль действия выполняются в обратной последовательности. Теперь необходимо еще раз проверить правильность работы всей системы.

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется — достаточно просто снять их.

  1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
  2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
  3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
  4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
  5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
  6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
  7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
  8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
  9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установки противотуманных фар на машину Ладу Калина необходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

    Поворачиваем руль вправо и снимаем щиток

  3. Изнутри открываем защёлки, которые фиксируют старые ПТФ или заглушки.
  4. Демонтируем заглушку.
  5. Закрепляем новую фару изнутри на 3 самореза.

    Прикрепляем фару на 3 самореза изнутри

  6. Устанавливаем новую рамку. Для этого плотно прижимаем её к бамперу до щелчка.
  7. То же самое делаем с левой фарой.

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

    Протягиваем жгут в салон и снимаем пепельницу

  5. Через образовавшееся пространство изнутри выталкиваем заглушки кнопок передней панели приборов.
  6. Вытягиваем на себя ручки регулирования обдува.

    Вытягиваем ручки управления обдува

  7. Отодвинув накладку панели, выталкиваете заглушку кнопки включения кондиционера и вместо неё устанавливаете включатель ПТФ.

    Монтируем кнопку включения ПТФ на место заглушки

  8. Соединяем провода коннекторами, что идут в комплекте монтажного набора.

    Соединяем провода с помощью коннекторов

  9. Подсоединяем два длинных провода к монтажному блоку передней панели.
  10. Соединяем жгут от кнопки с монтажным боком и выдвигаем его в салон, насколько возможно.

    Выдвигаем монтажный блок

  11. Теперь у нас в одном месте находятся 2 провода, которые идут от кнопки, и 3 провода из-под капота.
  12. Соединяем провода, предохранители и реле, как показано на схеме.

    Соединяем провода, используя схему подключения

  13. Проверяем работу оптики и, если схема подключена верно, изолируем соединения и устанавливаем на место монтажный блок.
  14. Проводим сборку элементов панели в обратном порядке.

Рекомендуем: Как провести диагностику дизельного двигателя?

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

  1. ключами на 8 и 10;
  2. отвертками плоскими и крестообразными;
  3. ключом на 6 граней, регулирующим распространение света;
  4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
  5. стяжками для крепления проводки и куском прочной проволоки из стали;
  6. собственно, фарами;
  7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

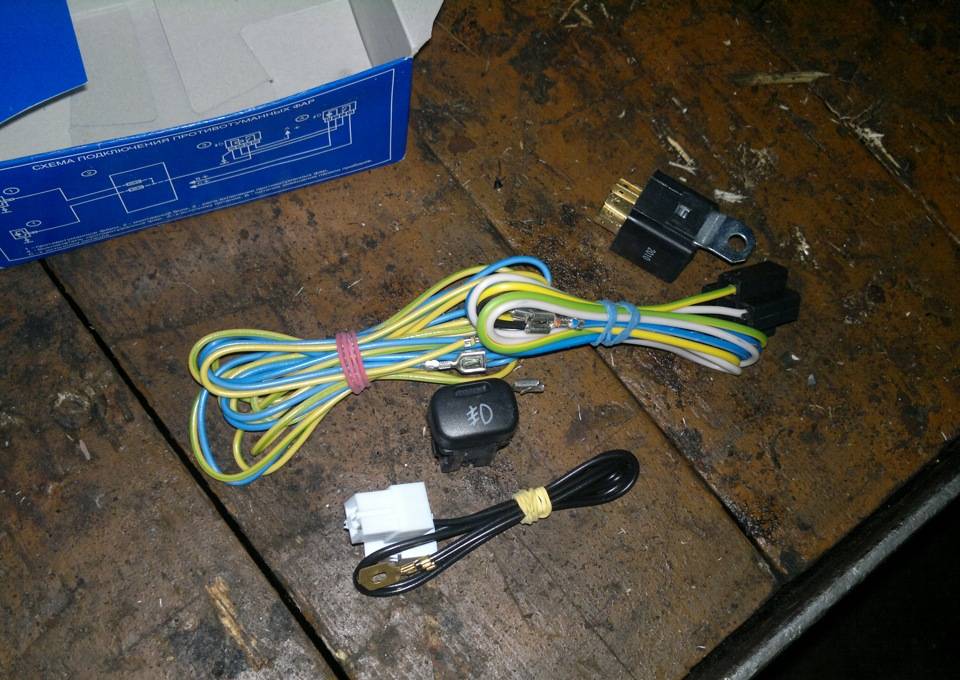

Кнопка, реле и провода с разъемами

Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

  • как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
  • теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

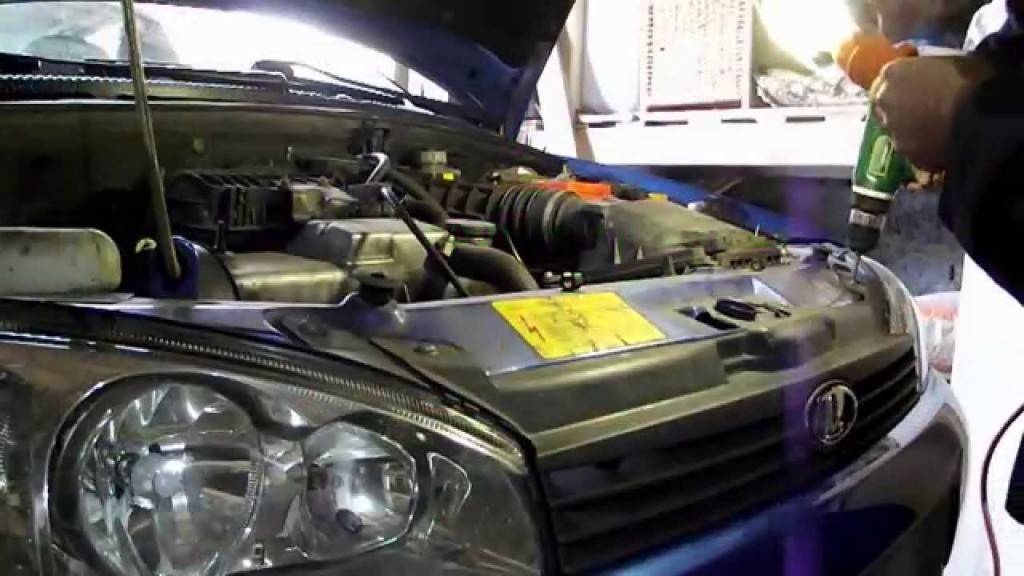

Начинаем работу по установке ПТФ

  • решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
  • колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
  • теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
  • сами противотуманки крепятся на тройку саморезов каждая;
  • теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
  • там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
  • теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

  • сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
  • под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

  • в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
  • мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
  • возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;
  • используем предохранитель на 15 Ампер;
  • контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
  • после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Видео наглядно покажет весь процесс от начала и до конца и поможет разобраться в некоторых важных нюансах еще лучше. Работы по силам каждому автолюбителю, если вы приобрели качественные изделия.

Инструкция по монтажу

Здесь рассмотрен пошаговый алгоритм действий, которые будут обязательны к исполнению, дабы вся процедура завершилась успешно.

1. Сначала выполняем снятие бампера LADA Kalina. Для этого выкручиваем весь перечень крепежных компонентов.

Винты расположились на:

  • нижней панели бампера по периметру;
  • в колесных арках.

Теперь выводим из арочных проемов боковины элемента и осуществляем полное изъятие бампера с автомобиля.

2. Далее извлекаем заглушки посредством отгибания их защелок. Здесь пользуемся плоской отверткой.

3. Выкручиваем винты фиксации противотуманных фар. Каждое из изделий закреплено посредством трех таких крепежных компонентов.

4. Перемещаемся внутрь салона Лада Калина. В районе педального узла обнаруживаем жгут проводов. В данном месте выталкиваем уплотнительный элемент и металлической проволокой вытягиваем проводку, касающуюся питания противотуманных фар. Эти кабели находятся рядом с основным магистральным жгутом.

5. Проводку ПТФ коммутируем с основными проводами.

6. Теперь питающие кабели для противотуманной оптики располагаем и фиксируем так, чтобы было максимально удобно снимать разъемы с выводов устройств.

7. Минусовые клеммы прикрепляем к винтам кузова LADA Kalina.

8. Потребляемая противотуманной оптикой мощность достигает 110 Вт, поэтому эти устройства подключаем с применением реле с кнопкой.

9. Сама кнопка может быть установлена непосредственно на панели в салоне, к примеру, рядом с прикуривателем.

10. Для обеспечения осветительных компонентов питающим напряжением потребуется подключение к реле розового провода. Он расположен в предохранительном блоке.

11. Для защиты цепи рассматриваемых нами фар потребуется использование плавкой вставки номиналом в 15 А.

12. Силовая контактная группа реле с выводами «30» и «87» подключается к кабелям, ведущим к противотуманным фонарям.

13. По завершении всех коммутационных работ проверяем правильность монтажа и подключаем питание АКБ.

14. Нажимаем установленную внутри салона кнопку. Если все коммутации выполнены корректно, то противотуманные фары озаряют пространство, радуя владельца.

15. Монтаж бампера осуществляем по обратному алгоритму манипуляций.

Установка своими руками фар целиком и полностью завершена.

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

  • сдвоенными и округлыми;
  • квадратными, утапливаемыми и овальными;
  • подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:

Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.

Практика знает два наиболее распространенных метода как монтировать противотуманные фары.

  1. С демонтажем бампера (именно данный способ будет здесь описан).
  2. Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.

Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

На фото представлен монтажный комплект изделий.

Установка противотуманных фар

Для начала нужно приобрести набор ПТФ (2 фары + 2 рамки) и набор для установки ПТФ (реле ПТФ, кнопка включения, провода, саморезы, коннекторы и инструкция).

Кроме этого понадобятся:

  • отвертки крестовая и плоская;
  • гаечный ключ на 8 и 10;
  • щипцы;
  • изолента;
  • нейлоновые стяжки.

Универсальная пошаговая инструкция по установке ПТФ на Ладу:

  1. Открутить крепительные детали и стянуть бампер.
  2. Отогнуть защелки плоской отверткой и достать заглушки. Прикрепить каждую противотуманную фару 3 саморезами.
  3. Внутри машины под педалью сцепления вытолкнуть уплотнитель и вытянуть провода ПТФ.
  4. Добавить провода ПТФ к основным, остальные провода закручиваем стяжками.
  5. Минусовые клеммы крепим к болтам на кузове автомобиля.
  6. Установить управляющую кнопку с реле на приборную доску, подключить к реле розовый провод из блока предохранителей.
  7. Предохранитель должен быть на 15 А. К нему и проводам ПТФ подключаем силовые контакты реле 30 и 87.
  8. Проверить правильность установки и включить фары кнопкой. Если все сделано правильно — фары горят.
  9. Аккуратно собрать бампер, дабы не зацепить провода и не растерять деталей. Перепроверить работоспособность системы освещения.

Лада Калина Универсал трюфельный скромняга › Бортжурнал › “Потеет” туманка, снятие ПТФ

После дождей, а чаще после моек, начала “потеть” правая птф . и само интересное, она не просыхала . и вот за месяц в туманке появилась вода . Решено разобрать и разобраться с проблемой .

Дальше надо открутить 6 саморезов в арке и 1 саморез под бампером

легким движением руки впротивочасовую сторону и лампочка выходит . На этом можно закончить читать тем, кто решил просто поменять лампу в ПТФ )))

Для снятия ПТФки нужно открутить 3 самореза

Вот она . Стекло я уже проклеил герметиком . Значит надо думать дальше .

Снял и прочистил вентиляционный грибок ))), он был забит пылью и не продувался (((

Потянул за уплотнительное кольцо ((( — оно отвалилось . . Зачистил . Промазал герметиком . Убрал излишки . Сохнет )))

Сбор в обратном порядке . По времени . хм . 30 минут на разбор и сбор )))

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
