Меняем стартер на Рено Логан своими руками: типичные ошибки и совместимость

Список совместимости

Стартёры с 8-клапанных ДВС не подходят к 16-клапанным, и наоборот. А крепёжные элементы в обоих случаях будут одинаковыми. Дальше следуют два списка, и в каждом указаны номера из каталогов той или иной фирмы. Каждый список содержит названия узлов в сборе, подходящих для замены оригинального стартёра. За полноту мы не ручаемся, хотя 15 и 9 наименований – это неплохой простор для выбора.

Внешний вид стартёра «Рено Логан»

Чертёж и крепёжные размеры стартёра

Что подойдёт для любого 8-клапанника

Двигатель 8-клапанный К7М (1,6) либо К7J (1,4):

• 8200 815 083 (Renault)
• 7700 274 303 (Renault)
• 8200 590 412 (DACIA)
• STV1276 или STV1276RB (KRAUF)
• STV1276RB (Motorherz)
• 220399 (Messmer)
• 220399 (ERA, Италия)
• IR9411 (Protech)
• ST11112 (FENOX)
• CS1276 (HC-parts)
• 113932 (CARGO)
• 458 179 (VALEO)
• 8EA 738 081-001 (HELLA)
• M000T46371ZT (Mitsubishi)

Мощность стартёра равна 0,85 кВт, если говорить об оригинальной версии.

Всё, что совместимо с 16-ю клапанами

Двигатель 16-клапанный К4М (1,6):

• 8200 266 777G (Renault)
• 438 163 или 458 179, также TS10E1, TS10E3 (VALEO)
• AXS9274 (Automotor France)
• 2-2873-VA (WAI, Тайвань/Китай)
• 220399 (Messmer)
• LRS02483 (TRW)
• A75328 (DELTA AUTOTECHNIK)
• 8080180 (FRIESEN)
• 0-986-022-810 (BOSCH)
• S80180N (QUINTON HAZELL, Англия)

Электрическая мощность стартёров «Рено» будет составлять 0,85 кВт.

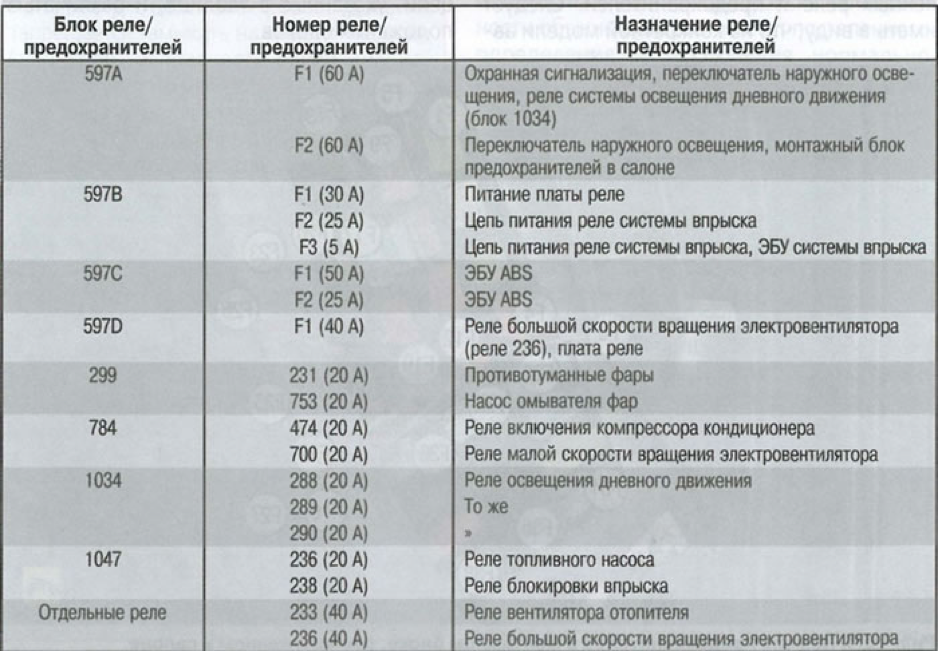

Далее рассмотрим блок, расположенный в подкапотном пространстве. Он разделен на 2 части и находится справа и слева от аккумуляторной батареи. Стоит отметить одну особенность – на крышку нанесена схема расположения элементов, но в некоторых случаях она может не соответствовать конкретной модели автомобиля, поскольку в зависимости от комплектации в нем могут отсутствовать какие-то цепи или элементы будут располагаться другим образом.

Так же в новых моделях встречается другой вариант расположения элементов. В данном случае они объединены один бокс.

Чтобы приступать к замене запчастей, необходимо знать точную схему установки всех деталей стартера. Как мы выяснили, данная схема реле является весьма простым устройством, которая легко поддается самостоятельному ремонту. Если мотор не крутит, необходимо произвести комплексную диагностику пускового элемента Рено Логан и незамедлительно осуществить его ремонт. Если вы не обладаете должным опытом или инструментом, а также не разбираетесь в схеме соединений проводов, лучше обратиться к опытному мастеру для ремонта и замены нужных деталей.

Стартер

Напряжение : 12 Число зубцов: 11, 12 Мощность стартера : 1,8 по часовой стрелке Количество резьбовых отверстий: 3 Количество крепежных отверстий: 4

Поиск

Код двигателя: F9Q752

Напряжение : 12 Мощность стартера : 1.8 по часовой стрелке Число зубцов: 11, 12 Количество крепежных отверстий: 4 Количество резьбовых отверстий: 3 Ведущая шестерня – основная позиция : -2.00

Поиск

Код двигателя: F9Q752

Напряжение : 12 Мощность стартера : 2.4 по часовой стрелке Число зубцов: 11 Количество крепежных отверстий: 4 Количество резьбовых отверстий: 3 Ведущая шестерня – основная позиция : 0.00

Поиск

Напряжение : 12 Мощность стартера : 2,1 по часовой стрелке Число зубцов: 11

Поиск

Delta autotechnik

A 78 340

Код двигателя: F9Q752

Напряжение : 12 Мощность стартера : 2,4 Число зубцов: 11 Количество крепежных отверстий: 4 по часовой стрелке

Поиск

Напряжение : 12 Мощность стартера : 2,1 Число зубцов: 11

Поиск

Напряжение : 12 Мощность стартера : 2,1 по часовой стрелке Число зубцов: 11 Номер технической информации: C007 Диаметр центрирования : 65 Количество крепежных отверстий: 4 Количество резьбовых отверстий: 3

Поиск

Напряжение : 12 Мощность стартера : 1,5 по часовой стрелке Число зубцов: 12 Номер технической информации: C007 Диаметр центрирования : 65 Количество крепежных отверстий: 4 Количество резьбовых отверстий: 3

Поиск

Напряжение : 12 Мощность стартера : 2,1

Поиск

Напряжение : 12 Мощность стартера : 2,1

Поиск

Напряжение : 12 Мощность стартера : 2,1 Возврат старой детали не обязателен: Новая деталь: Число зубцов: 11, 12 Количество крепежных отверстий: 4 Количество резьбовых отверстий: 3

Поиск

Напряжение : 12 Мощность стартера : 1,8 Количество крепежных отверстий: 4 по часовой стрелке Число зубцов: 11 Количество резьбовых отверстий: 3

Поиск

Код двигателя: F9Q752

Новая деталь без залога: Напряжение : 12 Мощность стартера : 1,9 Число зубцов: 11 Ведущая шестерня – основная позиция : -1 O фланца : 65 по часовой стрелке Количество крепежных отверстий: 4 Возврат старой детали не обязателен:

Поиск

Напряжение : 12 Мощность стартера : 2,1

Поиск

Напряжение : 12 Мощность стартера : 2,1

Поиск

200503- Код двигателя: F9Q.7.52 Тип коробки передач: JR5 МКПП

Новая деталь: Напряжение : 12 Мощность стартера : 2,1 Число зубцов: 11 по часовой стрелке Положение / градусы: R 56

Поиск

200503- Код двигателя: F9Q.7.52 Тип коробки передач: JR5 МКПП

Заменяемая часть: Напряжение : 12 Мощность стартера : 2,1 Число зубцов: 11 по часовой стрелке Положение / градусы: R 56

Поиск

МКПП 5-ступенчатая

Поиск

МКПП 6-ступенчатая

Мощность стартера : 2,1

Поиск

АКПП

Мощность стартера : 2,4

Поиск

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Renault LoganРемонт автомобиляЭлектрооборудование > Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снизу автомобиля… …накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле… …и снимаем наконечник провода с вывода реле.

Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.

В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.

Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода. Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.

Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.

Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.

Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.

Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.

Процесс регулировки

Для того, чтобы отрегулировать дверь понадобиться головка на 15 с трещоткой. Итак, рассмотрим, как происходит процесс:

1. Откручиваем болты крепления петель двери.

Проверяем двери на зазоры

Причины выхода из строя

Причин явления, которые послужили поводом для регулировки двери на Рено Дастер не много. Рассмотрим, какие же именно:

1. Проседание петель двери связанных с длинной эксплуатацией.
2. Ремонтно-восстановительные работы после ДТП и повреждений кузова. Не верно выставленные габариты кузова.
3. Поломка петли вследствие других действий.

Все эти причины не страшные, но приводят к тому, что дверь необходимо выставить. Одним из признаков того, что нужна регулировка служит плохое открытие и закрытие замка.

Переходим к ремонту и замене стартерных деталей

Для устранения идентифицированных неисправностей, когда движок не заводится стартер крутит потребуется полная замена стартера и щеточного узла. Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки.

Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место. Интернет пестрит множеством видео-инструкций по обозначенной теме.

В данном случае актуален вопрос, где находится стартер. Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов.

Пошаговый алгоритм действий, когда осуществляется замена стартера.

1. Обесточиваем сеть путем снятия клеммы с вывода АКБ.
2. Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке.
3. Находясь под автомобилем, отключаем провода и извлекаем узел.
4. Отвинчиваем заднюю крышку и высвобождаем «на волю» щеточный узел.
5. Путем откручивания двух удлиненных болтов разбираем корпус стартера полностью и аккуратно вынимаем вилку.
6. Для демонтажа бендикса потребуется установка вала на жесткую подпорку. Затем, пользуясь специальной оправкой, производим извлечение стопорного кольца. Это позволит впоследствии демонтировать интересующий нас элемент.
7. Выполнив тщательную очистку всех деталей стартера, устанавливаем новый бендикс и надеваем стопорное кольцо. На этом ремонтная процедура с бендиксом завершена.
8. Осуществляем разборку редуктора планетарной шестерни. Промываем все демонтированные детали, обильно их смазываем и выполняем сборку узла.
9. Монтируем вилку и втягивающее реле в основной корпус стартерного агрегата в машине Renault Logan.
10. Последней манипуляцией будет установка щеточного узла. По ее завершении подсоединяем подводящие кабели.
11. Затягиваем болты, скрепляющие основной корпус, после чего фиксируем все оставшиеся элементы.

Для выполнения проверки собранного воедино агрегата подаем к его плюсовому выводу и корпусу напряжение. Если втягивающий элемент срабатывает и вал вращается, то это свидетельствует о корректно проведенном перечне ремонтных процедур и стартер полностью функционален.

Требуется внимательным образом соблюдать расположение контактных выводов во время проверочных манипуляций, дабы избежать возникновения короткого замыкания в автомобиле Renault Logan.

Убедившись в функциональности отремонтированного стартера, производим монтаж данного узла на прежнее место и фиксируем его посредством двух обозначенных болтов. Убеждаемся в правильности подсоединения агрегата к электрической сети.

Внимание! Процесс замены или ремонта стартерного узла в Рено Логан, оснащенном 1,4-литровым мотором, полностью идентичен рассмотренной здесь последовательности действий. Иногда имеют место случаи, когда мотор отказывается запускаться по причине неудовлетворительного контакта с массой

Эти признаки чаще можно встретить на 1,4-литровых версиях Рено Логан. Для устранения негативного момента потребуется снять указанные контакты и выполнить им тщательную очистку от окислов. Затем необходимо обработать контакты смазкой на медной основе. Эта мера позволит обеспечить стабильность в функционировании стартера и избежать неприятного момента, связанного с внезапным отказом узла

Иногда имеют место случаи, когда мотор отказывается запускаться по причине неудовлетворительного контакта с массой. Эти признаки чаще можно встретить на 1,4-литровых версиях Рено Логан. Для устранения негативного момента потребуется снять указанные контакты и выполнить им тщательную очистку от окислов. Затем необходимо обработать контакты смазкой на медной основе. Эта мера позволит обеспечить стабильность в функционировании стартера и избежать неприятного момента, связанного с внезапным отказом узла.

Диагностика и причины

Поверните ключ и постарайтесь завести двигатель, если мотор не заводится, и стартер не крутит, а вместо привычного звука вы слышите только, как он щелкает, таким образом можно утверждать, что щеткам ротора пришел «конец».

Чтобы дать разъяснение, почему щелкает реле, и мотор не заводится, нужно понимать схему его работы. В тот момент, когда вы проворачиваете ключ в положение запуска двигателя, специальный блок, под названием втягивающего, производит контакт на щетки вала ротора, тем самым стартер крутит маховик двигателя.

Когда данный механизм или реле не работает, его срочно необходимо снять и произвести ремонт, иначе могут возникнуть чрезвычайно серьезные последствия, вплоть до возгорания.

Именно в этом принципе и заключается работа стартера и его реле. Когда износились щетки, реле пытается сработать и дать контакт на вал, если оно щелкает, соответственно щетки изношены, и их пора менять.

На вопрос, где находится стартер и его реле, мы ответим однозначно – возле заднего маховика двигателя. Это расположение свойственно всем двигателям, в том числе Рено Логан 1.4.

Если пусковое устройство крутит вхолостую и двигатель не заводится, значит нужно поменять бендикс, а возможно и вилку. Эту работу можно без проблем провести своими руками, но предварительно сняв бортовое напряжение.

Когда щелкает реле, необходимо понимать, что проблема точно не в нем, оно работает.

Осуществление ремонта данного агрегата, а также замена бендикса вполне может быть осуществлена своими руками, но для этого понадобится снять агрегат целиком.

Артикулы стартера для восьми и шестнадцати клапанных моторов

Renault (арт. 8200815083)

Далее представлен перечень артикулов для восьмиклапанного движка Рено Логана К7М 1,4 либо 1,6:

• 113932(CARGO);
• 220399(ERA, Италия);
• 458-179(VALEO);
• 7700-274-303(Renault);
• 8200-590-412(DACIA);
• 8200-815-083(Renault);
• 8EA-738-081-001(HELLA);
• CS1276(HC-parts);
• IR9411(Protech);
• M000T46371ZT(Mitsubishi);
• ST11112(FENOX);
• STV1276(KRAUF);
• STV1276RB(Motorherz).

Renault (арт. 8200266777G)

Перечень артикулов стартеров Logan для шестнадцатиклапанного движка К4М 1,6:

• 0-986-022-810(BOSCH);
• 220399(Messmer);
• 2-2873-VA(WAI, Тайвань/Китай);
• 8080180(FRIESEN);
• 8200-266-777G(Renault);
• 438-163, 458-179, TS10E1, TS10E3(VALEO);
• A75328(DELTA AUTOTECHNIK);
• AXS9274(Automotor France);
• LRS02483(TRW);
• S80180N(QUINTON HAZELL).

Двигатель работает нестабильно на холостых оборотах

Напряжение аккумуляторной батареи слишком низкое. Проверьте и подзарядите аккумуляторную батарею.

Свеча повреждена или изношена.

Колпачки или высоковольтные провода свечей зажигания неисправны.

Блок управления системы зажигания неисправен.

Катушка системы зажигания неисправна.

Несоответствующий состав топливовоздушной смеси

Воздушный фильтр засорен, не герметично закрыт или не установлен.

Корпус воздушного фильтра не герметично закрыт. Проверьте на предмет наличия трещин, повреждений или ослабления крепления, замените и отремонтируйте поврежденный компонент.

Низкая компрессия в цилиндрах (см. выше)

Несоответствующие параметры ускорения

Вязкость моторного масла слишком высокая. Использование моторного масла слишком высокого класса по вязкости может стать причиной повреждения масляного насоса или системы смазки.

Переходим к ремонту и замене стартерных деталей

Для устранения идентифицированных неисправностей, когда движок не заводится стартер крутит потребуется полная замена стартера и щеточного узла. Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки.

Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место. Интернет пестрит множеством видео-инструкций по обозначенной теме.

В данном случае актуален вопрос, где находится стартер. Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов.

Пошаговый алгоритм действий, когда осуществляется замена стартера.

1. Обесточиваем сеть путем снятия клеммы с вывода АКБ.
2. Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке.
3. Находясь под автомобилем, отключаем провода и извлекаем узел.
4. Отвинчиваем заднюю крышку и высвобождаем «на волю» щеточный узел.
5. Путем откручивания двух удлиненных болтов разбираем корпус стартера полностью и аккуратно вынимаем вилку.
6. Для демонтажа бендикса потребуется установка вала на жесткую подпорку. Затем, пользуясь специальной оправкой, производим извлечение стопорного кольца. Это позволит впоследствии демонтировать интересующий нас элемент.
7. Выполнив тщательную очистку всех деталей стартера, устанавливаем новый бендикс и надеваем стопорное кольцо. На этом ремонтная процедура с бендиксом завершена.
8. Осуществляем разборку редуктора планетарной шестерни. Промываем все демонтированные детали, обильно их смазываем и выполняем сборку узла.
9. Монтируем вилку и втягивающее реле в основной корпус стартерного агрегата в машине Renault Logan.
10. Последней манипуляцией будет установка щеточного узла. По ее завершении подсоединяем подводящие кабели.
11. Затягиваем болты, скрепляющие основной корпус, после чего фиксируем все оставшиеся элементы.

Для выполнения проверки собранного воедино агрегата подаем к его плюсовому выводу и корпусу напряжение. Если втягивающий элемент срабатывает и вал вращается, то это свидетельствует о корректно проведенном перечне ремонтных процедур и стартер полностью функционален.

Требуется внимательным образом соблюдать расположение контактных выводов во время проверочных манипуляций, дабы избежать возникновения короткого замыкания в автомобиле Renault Logan.

Убедившись в функциональности отремонтированного стартера, производим монтаж данного узла на прежнее место и фиксируем его посредством двух обозначенных болтов. Убеждаемся в правильности подсоединения агрегата к электрической сети.

Иногда имеют место случаи, когда мотор отказывается запускаться по причине неудовлетворительного контакта с массой. Эти признаки чаще можно встретить на 1,4-литровых версиях Рено Логан. Для устранения негативного момента потребуется снять указанные контакты и выполнить им тщательную очистку от окислов. Затем необходимо обработать контакты смазкой на медной основе. Эта мера позволит обеспечить стабильность в функционировании стартера и избежать неприятного момента, связанного с внезапным отказом узла.

Лада ларгус не заводится, стартер крутит — РемонтоМоре

Автомобиль: Лада Гранта. Спрашивает: Алексей Гурба. Вопрос: После ночной стоянки, не могу завестись, стартер крутит, но двигатель не заводится, как быть?

Приехал вечером во двор, всё как обычно. Заглушил, поставил на сигнализацию и пошёл домой. Ночью был сильный ливень, скажем так, ОЧЕНЬ сильный. Сигнализация пару раз срабатывала. Отключал её с брелка.

Утром стало прохладно и я решил завестись с автозапуска. Нажал на брелке, брелок пискнул один раз, подтверждения того, что она завелась не было. Оделся, спустился вниз. Зажигание горит, двигатель не работает.

Хорошо, что спустился быстро, аккумулятор ещё не успел разрядиться. Пробую завести её сам, ключом. Стартер крутит, но двигатель не заводится. При повороте ключа бензонасос гудит в самом начале, но как-то быстро отключается.

Что это может быть? Иконка «проверьте двигатель» не горит.

Сигнализация не даёт завестись

The following two tabs change content below.

Добрый день. Я склоняюсь к тому, что на Вашем автомобиле «заглючила» сигнализация. Чтобы дать точный ответ на Ваш вопрос, необходимо знать, как сигнализация реализована в автомобиле. То есть, какие узлы она защищает.

Сгорел предохранитель на прикуриватель

Да, вы не ослышались. Конструкторы АвтоВаза настолько гениальны, что повесили предохранитель и на прикуриватель, и на звуковой сигнал, и на иммобилайзер. Если предохранитель перегорает, то автомобиль не заведётся совсем.

Неисправность свечей зажигания и высоковольтных проводов

Также возможен вариант, что неисправны свечи зажигания. Или высоковольтные провода. Тем более, что Вы упоминали сильный дождь. В провода могла попасть вода. В этом случае необходимо снять провода со свечей, продуть их воздухом, и установить их обратно.

Проверка искры свечей

Если бензонасос работает, стартер крутит, а двигатель не заводится — то первым делом проверьте наличие искры. Для этого выкрутите свечу зажигания, приложите её на корпус, и поработайте стартером. Если искра есть, то вы её увидите.

Разбор похожих ситуаций

Двигатель может барахлить по-разному.

В основном причины одинаковы, разные только степени запущенности проблемы. То есть, какой-то элемент может работать не верно, и двигатель будет работать, но троить. А потом этот элемент поломается совсем, и двигатель уже не заведётся тоже. Например, стартер, может перестать вращать двигатель в результате своей поломки.

Оригинальные детали и их аналоги: что лучше

Как и со всеми остальными деталями всегда встает выбор: оригинальные или аналоги от других производителей. Нужно отметить, что процесс выбора имеет свои нюансы, тонкости. Со всеми ними лучше всего ознакомиться заранее. При наличии средств выбор лучше остановить на оригинальных деталях. Но следует отметить, что подобные продукты обойдется на порядок дороже аналогов – в большинстве случаев.

Оригинальные детали:

Производитель	Артикул	Характеристики	Стоимость, рублей
Renault	7700274303	2.2 kWt12 V	От 10 тыс. рублей

В продаже имеется широкий выбор различных аналогов. Причем далеко не всегда таковые по своим характеристикам, ресурсу работы хуже, чем оригинальные. Например, такие производители, как Bosch осуществляют пристальный контроль за качеством продукции. Что позволяет свести к минимуму вероятность поломки в гарантированный срок эксплуатации.

Причем далеко не всегда стоимость аналога ниже, чем оригинала. Некоторые продукты обойдутся наоборот несколько дороже. С хорошей стороны зарекомендовали себя следующие:

Наименование производителя	Артикул	Рабочие параметры	Стоимость, рублей
SAT	ST-8200815083	12 V;2.0 kWt.	От 7.9 тыс. рублей
HR	HR15DE	12 V;2.1 kWt.	От 8 тыс. рублей
AS	SD0232	12 V;2.5 kWt.	От 9 тыс. рублей

Нужно отметить, что под именитых производителей часто выпускаются подделки. Что приводит к необходимости внимательно выбирать приобретаемый товар. Определить, что перед покупателем подделка, сравнительно просто. Отсутствие фирменного логотипа, ошибки в оформлении и плохая упаковка – признаки некачественного изделия.

Как снимать стартер на Renault Logan

В первую очередь необходимо подготовить ряд инструментов:

• домкрат с подставками или эстакаду;
• шестилучевый инструмент;
• трещотку с удлинителем;
• набор головок и ключей.

При определённой сноровке на замену пускателя потребуется около получаса. Двигатель не закрывает доступ к стартеру, как на многих иномарках. Устройство пуска расположено по соседству с КПП и механизмом сцепления. Но вытащить его можно только снизу, поэтому автомобиль приходится поднимать или ставить на яму. В гаражных условиях рекомендуется использовать высокий домкрат, обязательно с подставками по обеим сторонам машины. Естественно, колёса стопорятся ручником.

Пошаговая инструкция по демонтажу на 8-клапанном ДВС:

• обесточить АКБ во избежание короткого замыкания или произвольного включения;
• открутить ключом на 13 крепления скобы, держащей стартер с нижней части;
• скинуть провода с пускового устройства;
• вытащить разъём с датчика уровня масла — инструкция рекомендует снимать ДУМ целиком, но это вовсе необязательно;
• перейти в подкапотное пространство и открутить винты, удерживающие стартер ключом на 13;
• вытащить пускатель, перед этим раскачав его — это нужно сделать, так как на Логанах он держится ещё за счёт запрессованной втулки.

На 16-клапанном ДВС процедура замены несколько осложняется. Тут надо дополнительно снимать навесное оборудование. Магистрали системы охлаждения надо отвести в сторону.

Стоимость:

Вид работ	Работа	Запчасти
Замена	от 1200 руб.	от 3500 руб.
Диагностика	800 руб.	нет
Чистка	от 200 руб.	нет
Проверка на стенде	300 руб.	нет
Бендикс	от 400 руб.	от 250 руб.
Щеточный узел	от 200 руб.	от 300 руб.
Ремонт стартера	от 500 руб.	от 400 руб.
Втягивающее реле	от 200 руб.	от 500 руб.
Втулки	от 400 руб.	от 450 руб.
Якорь	от 350 руб.	от 700 руб.
Редуктор	от 450 руб.	от 500 руб.

Где делают стартеры Renault Laguna 2 в Санкт-Петербурге:

Выбрать СТО

ВНИМАНИЕ!!! Мы не ремонтируем агрегаты снятые с автомобиля. Мысамостоятельно делаем диагностику, ставим диагноз и даем гарантию. Когда делать: – автомобиль не заводиться, стартер не подает признаков жизни;– при попытке завести автомобиль, слышен шум, авто не заводится;– после запуска двигателя, не происходит отключение реле;

Когда делать: – автомобиль не заводиться, стартер не подает признаков жизни;– при попытке завести автомобиль, слышен шум, авто не заводится;– после запуска двигателя, не происходит отключение реле;

Гарантия на замену  – 360 дней., на ремонт – 180 дней.

В случае необходимости, мы можем помочь с эвакуацией автомобиля до наших СТО.

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде
