Снимаем стартер на Форд Фокус 2 своими руками для его замены

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.


Изношенный бендикс

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Популярные марки:

Ford Focus

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Ford Focus новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Причина в следующем: изношенный стартер при включении берет на себя в 2-3 раза больше энергии. Получается, что частые запуски и езда на короткие расстояния просто убивают наш АКБ – генератор не успевает возобновить заряд.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

  • включить нейтральную передачу и установить машину на ручной тормоз;
  • включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
  • снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
  • отсоединить фишку, идущую к контактной группе;
  • металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
  • в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

  • необходимо поддомкратить машину, вывесив любое из передних колес;
  • вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
  • намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
  • включить ТРЕТЬЮ передачу;
  • повернуть ключ в замке зажигания;
  • сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
  • когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
  • опустите вывешенное колесо на землю.

READ Что Лучше Форд Экоспорт Или Рено Каптур

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Артикул и цена на оригинальный стартер Форд Фокус 3

Оригинальные стартеры, которые установлены на Фокус 3, поступающие в продажу под брендом Ford имеют номера по каталогу:

  • 1535268;
  • 98AB11000CD;
  • 1732742;
  • 7G9N11000AC;
  • 1307578;
  • YS4U11000AA;
  • 2S6U11000CB.

На Форд Фокус 3 с завода может быть установлен стартер под брендом Volvo с артикульным номером 8603377. Несмотря на отличающуюся марку на этикетке, узел полностью идентичен изделиям, которые продаются под брендом Ford.

Стоимость оригинального родного стартера весьма высока. Цена за узел может доходить до 19000 рублей за новое изделие. На авторазборках запчасть можно купить за сумму от 4100 рублей. При этом владелец не имеет возможности точно узнать остаточный ресурс приобретаемого стартера.

Проблемы со стартером на Форд Фокус 3 и их устранение

Если при исправном аккумуляторе машина не заводится, а стартер не крутит или слишком медленно вращает коленчатый вал, значит узлу требуется уделить внимание. Все поломки делятся на электрические и механические. Первые выявляются «прозвонкой» омметром или мультиметром, а для диагностики вторых требуется визуальный осмотр каждой детали

Первые выявляются «прозвонкой» омметром или мультиметром, а для диагностики вторых требуется визуальный осмотр каждой детали.

Слабым местом стартера автомобиля Фокус 3 является бендикс. Его износ выявляется при внешнем осмотре. Бендикс малоремонтопригоден, поэтому при его неисправности рекомендуется замена на новый.

Еще одной особенностью стартера Фокус 3 является застывание смазки в редукторе. Проявляется это в снижении оборотов двигателя во время запуска. При неблагоприятных условиях завести машину становится невозможным. Особо сильно проявляется загустевание смазки в зимний период.

Для решения проблемы следует очистить шестерни от мастики. После промывки перед сбором редуктора его требуется максимально заполнить свежей смазкой.

В электрической части больше всего внимание к себе требуют щетки. Они наиболее быстро изнашиваются. Если длина щеток составляет менее 7 мм, то они обязательно подлежат замене

Если длина щеток составляет менее 7 мм, то они обязательно подлежат замене.

Коллектор также является слабым местом стартера Фокус 3. Он изнашивается медленнее щеток, но все равно достаточно интенсивно. Из-за прохождения высокого тока возможно оплавление пластин или их выгорание. При незначительных повреждениях удалить дефекты можно шлифовкой. При существенных изъянах якорь стартера Фокус 3 подлежит замене, так как ремонт нецелесообразен.

Варианты на замену

Штатно на автомобиль устанавливается устройство Motorcraft 2315CI или фордовский оригинал. Есть также аналог JP Group-Electrix 1590300600 0,8 кВт производства Германии. Он заметно компактнее тяжёлого 1,1 кВт стартера, при замене разница даже не чувствуется. Рекомендуется ставить ещё Bosch 0001107418.

Ещё варианты на замену.

Модель и номер стартераНа какие модели Ford подходятЦена, руб.
BOSCH 0986017060B-MAX20000
BOSCH 0986015090Focus I 1998-2005, 1.819000
BOSCH 0986020900FORD EUROPA FIESTA (2001-2007)11000
Ford 7G9N11000ACC-MAX 201010000
WAI 6655NАКПП FORD FOCUS I (1998-2004), Focus USA 2004-20078200
Ashika 003-130007Focus B-MAX8000
WAI 31167N-BOB-MAX 20128000
AMD AMD.EL579Focus C-MAX7000
ERA 220172B-MAX 20126500
FENOX ST31104B-MAX 20126500
JP Group 1590300600B-MAX 2012, FORD FOCUS III6000
WAI 3261N2.0L 16V DOHC-ZETEC FORD FOCUS 1998-2005ГГ, Cougar 1998-20016000
STARTVOLT LST1079B-MAX 20125000
KRAUF STV1289ABFORD EUROPA FIESTA (2001-2007)4000

Где находится стартер на форд фокус 2

  • Ford Focus 2
    • Двигатель
      • Замена ремня ГРМ
      • Инструмент ГРМ
      • Замена муфт VCT
      • Замена бендикса стартера
      • Дроссельная заслонка Форд Фокус 2
    • Трансмиссия
      • Запчасти для замены сцепления
      • Замена сцепления (часть 1)
      • Замена сцепления (часть 2)
      • Замена сцепления (часть 3)
      • Датчик заднего хода Форд Фокус 2
    • Подвеска
      • Сайлентблоки задней подвески Фокус 2
      • Сайлентблоки передних рычагов Форд Фокус 2
      • Ступичный подшипник Форд Фокус 2. Замена
    • Электрика
      • Замена подшипников генератора
      • Ближний свет Форд Фокус 2
      • Аккумулятор Форд Фокус 2
      • Прошивка Форд Фокус 2
      • Подсветка номера Форд Фокус 2
      • Не открывается багажник Фокус 2
      • Моторчик печки Форд Фокус 2
    • Замена бензонасоса Фокус 2
    • Дворники Форд Фокус 2
    • Расширительный бачок Фокус 2
    • ISOFIX для Форд Фокус 2
  • Ford C-Max
  • Ford Fusion
    • Замена тормозных дисков
    • Универсальные брызговики
    • Замена пыльника ШРУС
  • Opel Astra J
    • Термостат A16XER
    • Cпойлер бампера Astra J
    • Астра j. Запчасти для ТО
  • Mitsubishi ASX
    • Плановое ТО MITSUBISHI ASX
    • Плановое ТО MITSUBISHI ASX часть 2
  • ВАЗ 2112
  • Полезные мелочи
    • Отзыв о Форд Фокус 2
    • Авто аксессуары с Алиэкспресс
    • Ключи с Алиэкспресс
    • АЗС самообслуживания Лукойл
    • Выкидной ключ КИА Церато

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

Нижний болт

и два верхних

Стартер нужно снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручиваем клемму от генератора

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо, выводя его из корпуса кожуха сцепления. Там же рядом увидите еще пару разъемов, один из них датчик заднего хода, их тоже отсоединяем, чтобы не мешались.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

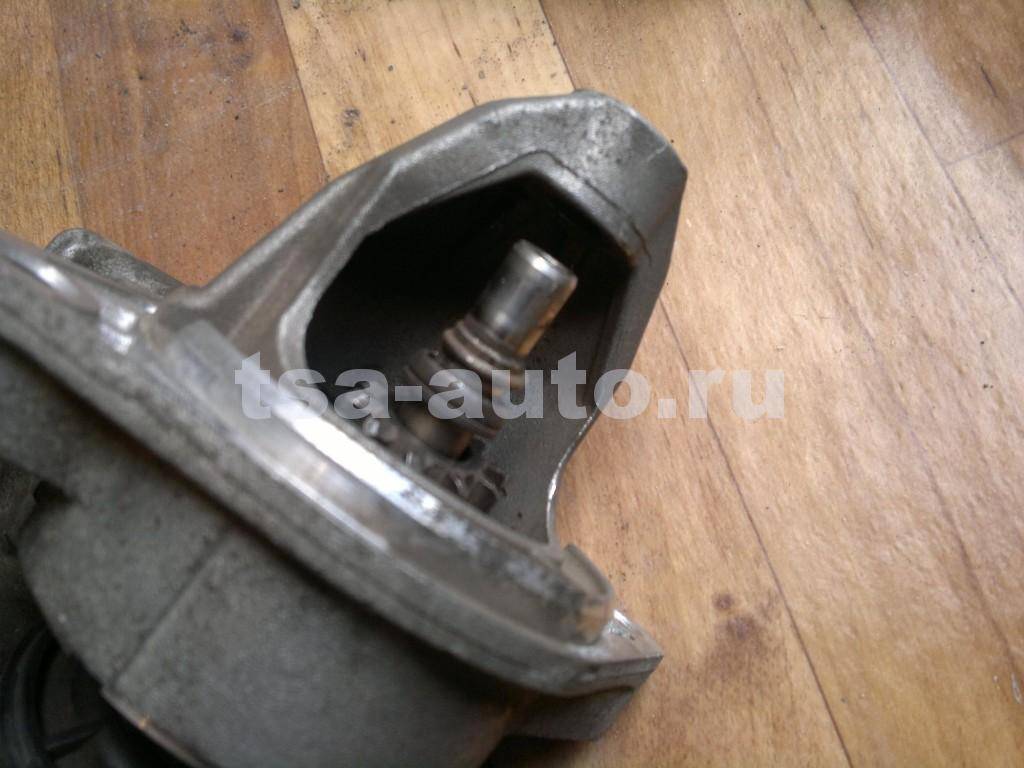

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

  • Бендикс — 1 006 209 804
  • Втягивающее реле — 2 339 304 047
  • Щеточный узел — 1 004 336 526
  • Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Снятие и установка стартера Ford Focus 1

При запуске стартер с поступательно-винтовым приводом вдыхает жизнь в двигатель Ford Focus.

• При повороте ключа в направлении Start, т.е. «пуск», клемма 50 в замке зажигания подает электроэнергию на электромагнитный выключатель вверху на стартере. • Пусковая вилка сдвигает шестерню стартера на вертикальной резьбе якорного вала в зубчатый венец на маховике двигателя (поступательный путь). • В конце поступательного движения шестерня стартера находится непосредственно перед зубчатым венцом маховика. Теперь электромагнитный выключатель посредством главных контактов высвобождает полный ток аккумулятора • Как только двигатель заводится и вы отпускаете ключ зажигания, электромагнитное поле в обмотке удержания электромагнитного выключателя исчезает. Возвратная пружина теперь оттягивает пусковую вилку в положение покоя. Шестерня стартера выходит из маховика, подача тока на стартер прерывается.

Конструктивные элементы стартера: 1. стартер в сборе; 2. электромагнитный выключатель; 3. пусковая вилка; 4. щиток ведущего подшипника; 5. шестереночный привод со свободным кодом; 6. анкер с коллектором; О щеткодержатель; 7. щиток коллекторного подшипника с мелкими деталями для установки аксиального зазора подшипника.

Демонтаж Если стартер бастует, то часто в этом повинно несколько узлов. Например, заклинили или изношены электромагнитный выключатель или графитовые щетки. Опорные шейки анкерного вала тоже могут стереться в опорах. До того как приступить к ремонту, лучше примите решение в пользу стартера по обмену или подержанного агрегата в хорошем состоянии из автомобиля после аварии. В качестве запчастей Ford предлагает стартеры по обмену только в сборе.

Этапы работы 1. Отсоедините провод массы аккумулятора. В автомобилях с рабочим объемом двигателя 1,4/1,6 л и с дизельным двигателем демонтируйте воздушный фильтр. 2. Отсоедините от стартера провод главного тока, отсоедините провод управления от электромагнитного выключателя. 3. Вывинтите крепежные боты на колоколе сцепления, снимите стартер с колокола сцепления.

Информация актуальна для автомобилей Форд Фокус 1 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Источник статьи: http://carpod.ru/starter-ford-focus-1998-2004-gg-320.htm

Снятие

Пошаговая инструкция демонтажа пускового устройства на Форд Фокус 2:

  • записать где-нибудь на бумаге, запомнить разблокировочный код акустической системы;
  • обесточить электрическую цепь автомобиля — поднять крышку АКБ, скинуть минусовую клемму;
  • скинуть защитную накладку — выкрутить саморезы;
  • снять датчик уровня масла и все 3 гайки проводов с выжимного реле;
  • вытащить контактную колодку, которая держится на двух гайках (13, 10) — крепления легко выкручиваются приспособлением из трещотки, головки и удлинителя;
  • скрутить фиксационные болты стартера, используя трещотку — крайние гайки легкого выкрутить, неудобно средний, расположенный напротив троса КПП;
  • вывести стартер из зацепления с венцом маховика, вытащить между трубками системы охлаждения — они резиновые, их можно без опаски подвигать, отгибать.

Демонтировать стартер можно и сверху, без смотровой ямы или подъёмника. Тогда в этом случае придётся немало потрудиться. Перед этим нужно будет снять переднюю крышку защитного коробка и фиксирующую скобу АКБ. Обязательно демонтировать воздушный фильтр, декоративную радиаторную накладку.

Разборка проводится, согласно классической инструкции для всех роторных стартеров. Проблему могут вызвать крепления втягивающего реле — потребуется инструмент под звёздочку (TORX). Причина сложности — со временем винты прикипают, сразу их не сорвёшь. Поможет состав ВД-40 или жидкий ключ. Нужно обработать средством проблемные крепления, затем выждать минут 5-10. Если винты не поддадутся и после этого, их нужно будет высверливать. Потом заменить на аналогичные крепления по резьбе, длине.

Стартер Форд Фокус 3

9130 Просмотров

Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

— пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

— после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4. .разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

Бендикс стартера на Форд Фьюжн

Чтобы разобрать стартер нам необходимо вначале открутить втягивающие реле, снять вилку, которая толкает бендикс, ну и разобрать сам корпус. Откручиваем втягивающие, ключ звёздочка Т Бывают, что они закисают, грани срезаются, в этом случае приходится их высверливать и ставить новые болты.

Поэтому лучше заранее купить три болта М5, шаг резьбы стандартный. Обязательно брызгайте на них wd перед откручиванием. Откручиваем два длинных болта на корпусе, при помощи ключа на 7, снимаем крышку и видим наш бендикс.

Запчасти Ford Fusion

Чтобы снять бендикс с вала, мы берём трубку или головку, наставляем её и легонько ударяем молотком. Стопорное кольцо при этом падает.

Далее мы видим стопорную шайбу, которая не даём нам снять с вала бендикса, она была внутри кольца, теперь её можно поддеть отвёрткой и снять бендикс. Промываем всё от накопившейся грязи, смазываем литолом и ставим новый бендикс, собираем в обратном порядке.

Видео ремонт стартера, замена бендикса в Ford Fusion: Резервное видео как отремонтировать стартер, заменить бендикс форд фьюжн бендикс цена Форд Фьюжн:

Процесс замены стартера

Для замены стартера на Фокус 3 рекомендуется воспользоваться пошаговым алгоритмом, который представлен ниже.

  • Зафиксировать задние колеса автомобиля стояночным тормозом. При проведении работ на подъемнике данное действие не требуется.
  • Открыть капот.
  • Обесточить бортовую сеть автомобиля. Для этого следует скинуть минусовую клемму с аккумуляторной батареи. Некоторые автовладельцы для перестраховки рекомендуют дополнительно снять +. Данное действие излишне.
  • Демонтировать брызговик радиатора.
  • Отвернуть гайку, фиксирующую клемму питания тягового реле.
  • Отсоединить провод от реле.
  • Поочередно ослабить затяжку болтов, которые фиксируют стартер.
  • Собрать все в порядке обратном снятию.
  • Запустить силовой агрегат проконтролировав работу стартера.

Похожее:

  1. Стартер ГАЗ 31105Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.
  2. Стартер ГАЗель NextАвтомобиль ГАЗель Next отличается своей надежностью и внушительны ресурсом. Но машинах с большим пробегом либо возрастом более 10 лет часто возникают проблемы с электрической проводкой.
  3. Стартер ВАЗ 21214Стартер – механизм, отвечающий за бесперебойную работу двигателя внутреннего сгорания. Именно поэтому его внезапная поломка может привести к необратимым последствиям. Постоянный контроль за состоянием детали.
  4. Стартер Камаз 5490Стартер на КамАЗ 5490 представляет собой сложно конструкционное электротехническое оборудование, функциональное предназначение которого заключается в передаче крутящего момента на маховик мотора, что приводит к успешному.

207-1 Ремонт Ford Focus II

Снятие стартера

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека»).

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

Головкой «на 13» отворачиваем три болта крепления стартера. Нижний болт крепит также кронштейн жгута проводов.

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

Выводим стартер из картера сцепления…

…и снимаем стартер. Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода. Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить. Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера. Отверткой перемыкаем вехний контактный болт и управляющий вывод тягового реле

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов. При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле. Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен. Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.

Особенности конструкции генератора Форд Фокус 2

На автомобилях Ford Focus 2 питание бортовой сети при работающем двигателе и подзарядка АКБ осуществляется от трехфазного генератора переменного тока, который установлен на всех модификациях этого авто.

Преобразование переменного тока в постоянный осуществляется выпрямительным блоком, входящим в конструкцию генератора, а стабилизация и поддержание напряжения на нужном уровне выполняется электронным стабилизатором напряжения.

Помимо этого, на работу узла влияет ЭБУ силовой установки. Это позволяет корректировать функционирование генератора при разных условиях.

В действие он приводится коленчатым валом силовой установки посредством ременной передачи, которая также используется для привода иного навесного оборудования (кондиционера). Охлаждение узла выполняется крыльчаткой, установленной на роторе.

Генератор на Форд Фокус 2 считается необслуживаемым благодаря использованию на роторе подшипников закрытого типа, ресурс которых рассчитан на весь период эксплуатации авто.

В действительности же устройство не отличается высокой надежностью и достаточно часто ломается.

Подведем итоги

Стартер – одна из самых ответственных деталей в автомобиле. Если вы заметили, что машина заводится медленно, либо издает шумы при запуске, не нужно медлить с диагностикой. Чем раньше обнаружена проблема, тем дешевле ремонт. Не стоит заниматься самодеятельностью без должного опыта

После диагностики важно правильно принять решение о ремонте или замене. Учитывайте мнение механика. Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода

Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог

Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода. Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
