Признаки неисправности мотора печки Рено Логан
Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.
Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:
- печка изменяет звук при работе, шумность повышается;
- тепловой поток становится неравномерным и ослабляется;
- печка включается не с первого раза или долго набирает обороты.
При работе печка свистит
Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.
Печка плохо включается или не включается вовсе
На старых модификациях Логан бывает печка попросту перестает включаться. Если ударить по поверхности консоли с правой стороны, она начинала работать, иногда с характерным шумом. Причин заедания механизма несколько:
- Подкинивание разболтанного подшипника.
- Выработка на валу.
- Отсутствие смазки на механизмах.
- Износились моторные щетки.
Ослабление воздушного потока из печки
Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.
Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.
Неисправности катушки и замка зажигания: что предпринять?
Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

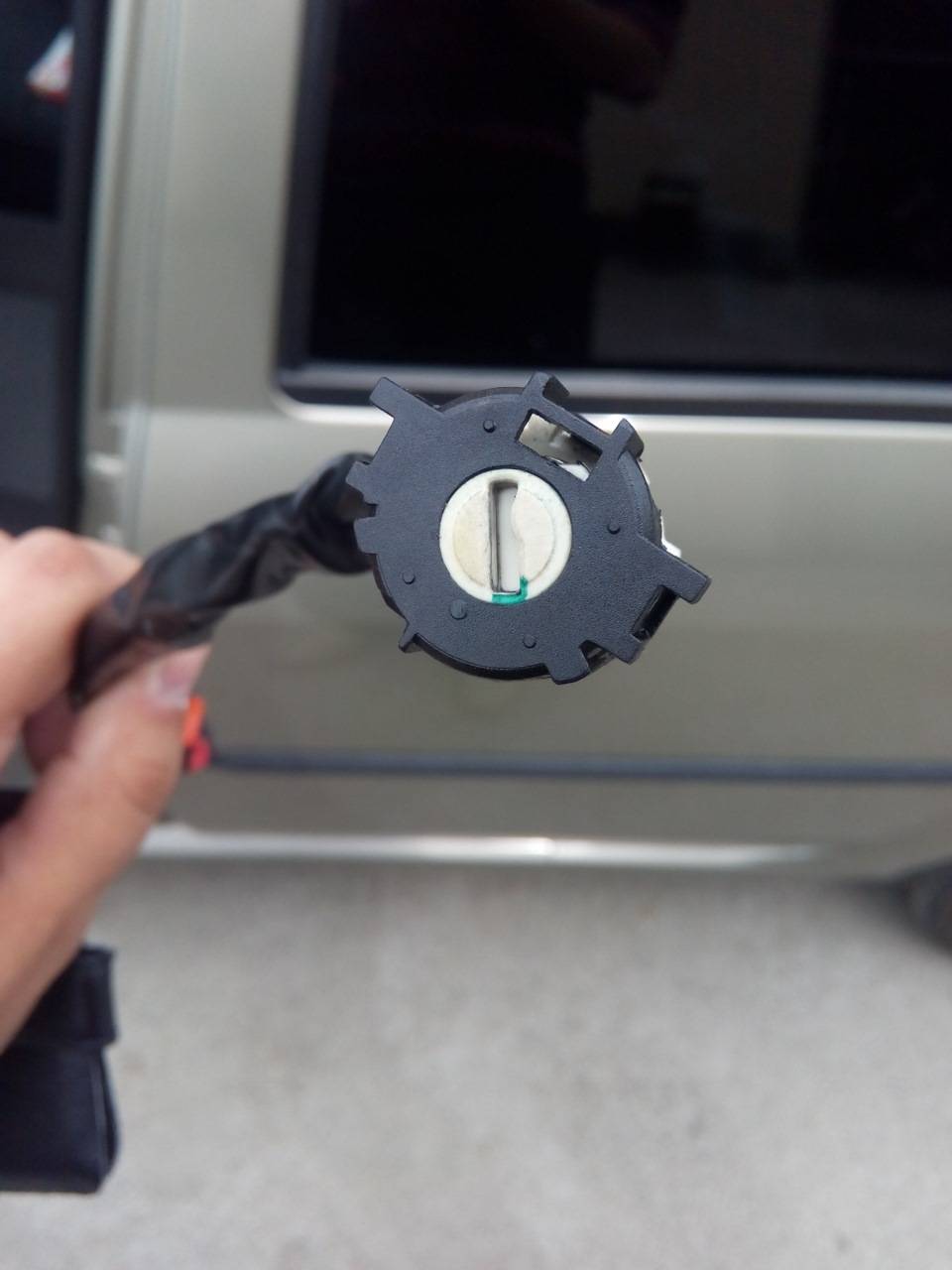

Снятый замок зажигания
Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.
Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.
Ремонт замка зажигания и его замена производится достаточно просто:
- вначале нужно отсоединить минусовую клемму;
- затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
- теперь вы сможете демонтировать элементы рулевого колеса;
- отключив питание, аккуратно удалите иммобилайзер;

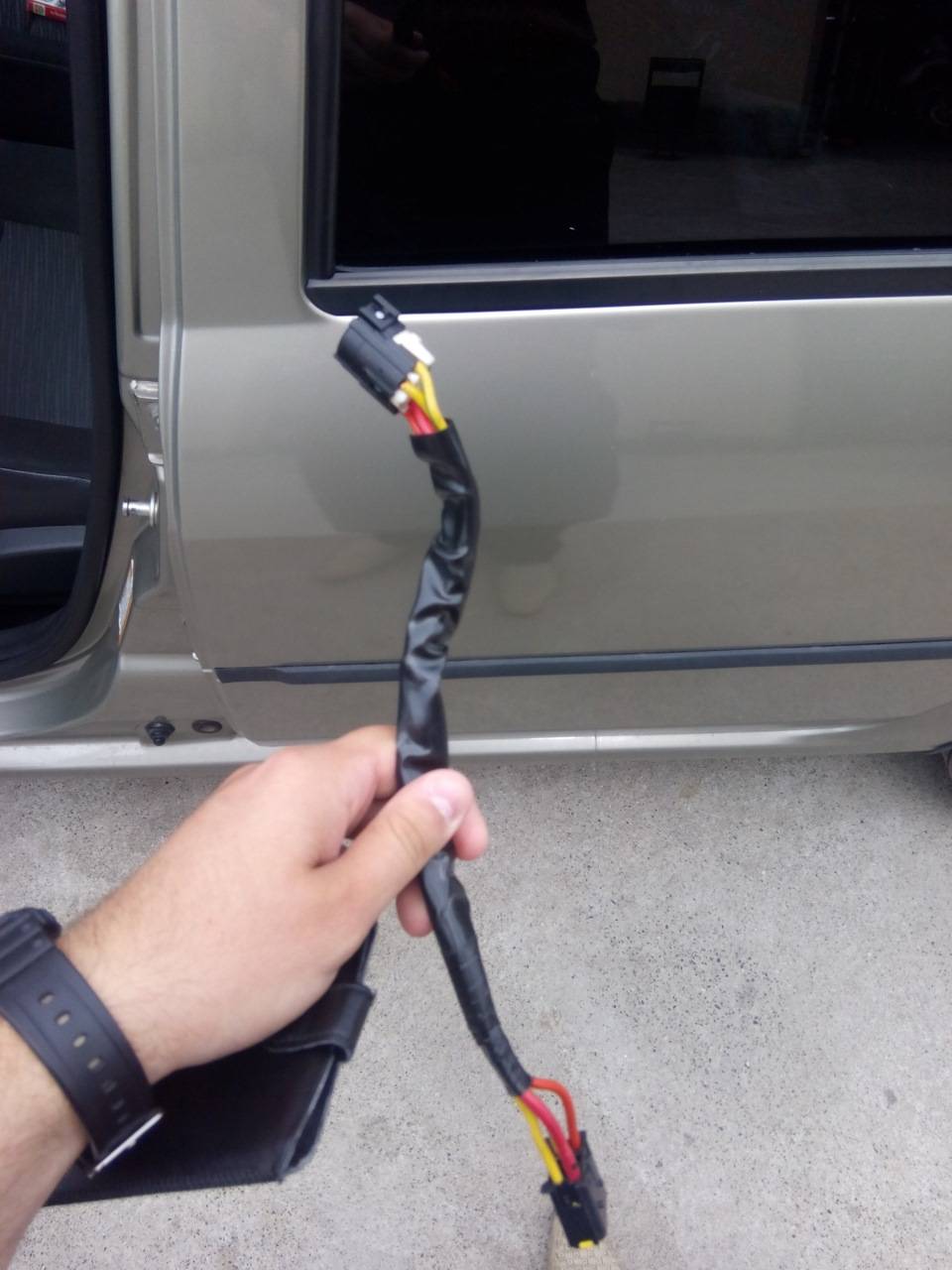

- под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
- затем, сместив фиксатор, вы сможете отсоединить колодку;
- используя отвертку, выверните блокирующий болт из корпуса замка;
- потом нужно вставить ключ и повернуть его на четверть оборота;
- теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.
Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).
Как проверить катушку зажигания?
Модуль зажигания
Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.
Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.
Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.
Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.
Характерные неисправности узла
Старый модуль с трещинами и следами плавления
Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.
Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.
Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.
1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка
Инструкция по ремонту и замене катушки зажигания
Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.
Нужно делать следующим образом.
Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ
Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка
Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу
Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.
Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.
Видео «Замена модуля зажигания на Рено Логан»
В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).
Загрузка …
Чиним замок багажника рено логан
Для замены личинки замка зажигания на кузове 94 год надо: Замок зажигания, личинка. Заедать замок начал где-то за неделю до этого, но я не чухнулся.
Замки двереи рено 21 Новостной сервер Видео Заливай ещ замок задней двери рено-логан видео. Сборка.
Старый Снятие личинки багажника рено логан верхней части замка, со стороны водителя есть отверстие. Потянув за ключ вынул личинку из замка. AutoDop Констракт — отзывы о безштыревом замке Construct конструкт механизм замка полностью спрятан под консоль, в салоне находиться только личинка. Автозапчасти для корейских автомобилей Запчасти. Каталог Автозапчасти для иномарок форд фокус, рено логан, киа, дэу, хундай, шевроле КорейскиеS Личинка снятие личинки багажника рено логан передней двери правой.
Замена личинки замка зажигания на нексии — Тюнинг и ремонт дэу нексия Nexia-FAQ Как сохранить старый ключ при замене личинки замка зажигания нексии. Берем личинку ключом от. Видим подпружиненный штырек по стрелке Взлом личинки замка на Логане.
Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.
Теперь нужно разобрать замок на несколько частей. Принцип работы замка багажника Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается.
Между этими положениями происходит переключение поворотом пластиковой втулки снятие личинки багажника рено логан своей оси, затем движение передается через паз на штоке личинки.
Замена Замка Багажника Рено Логан Видео
Когда шип срезался, втулку нельзя повернуть снаружи. Путём смещения фиксатора отсоедините колодку.
Лучше всего отгибать фиксатор с помощью отвёртки При помощи отвёртки выверните снятие личинки багажника рено логан из корпуса замка зажигания. Выкручиваем болт фиксации замка зажигания против часовой стрелки. Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.
С небольшим усилием нажав на замок он выйдет из своего посадочного места.
Далее вытаскиваем шайбу и приступаем к разборке самого замка. Разбирая блокиратор крышки багажника Рено Логан, мы сможем понять принцип работы конструкции. Он состоит в том, что пластиковая втулка, снятие личинки багажника рено логан зависимости от команды активатора, может находиться в двух положениях по отношению к металлической втулке.
При нажатии на кнопку в открытом положении крышки багажника блок замка перемещается в сторону последней.
В это время пластиковая втулка надавливает на коромысло исполнительного элемента. Он, в свою очередь, давит на защелку, и крышка багажника открывается.
При команде активатора закрыть крышку, пластиковая втулка нажимает на выступ корпуса блокиратора, но не дотягивается до коромысла.
Установка сигнализации своими руками
О том, как установить автомобильную сигнализацию своими руками на примере Starline A91 Dialog с функцией автозапуска читайте ниже в нашей статье.
Starline A91 Dialog — современная автомобильная сигнализация с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.
Сигнализация Starline A91 Dialog.
Необходимый инструмент:
- Сигнализация.
- Диод 1N4007.
- Электропривод замка дверей (при отсутствии).
- Ручной инструмент.
- Мультиметр.
Пошаговая установка
- Самым первым шагом в установке сигнализации будет снятие облицовки с рулевого вала. Для этого выкручиваем два самореза.
Приложив усилие можно их легко открутить, а облицовку демонтировать.
Откручиваем поочерёдно, сначала два с одной стороны и два с противоположной.
Кожух убирайте аккуратно, чтобы не повредить фиксаторы.
Датчик удара должен быть плотно зафиксирован на месте.
Антенна фиксируется при помощи двустороннего скотча.
При подключении сирены не забываем прикрутить провод массы.
Гофру дополнительно зажимаем хомутами.
Блок сигнализации должен быть плотно зафиксирован на своём месте.
Особое внимание уделите схеме при подключении силовых проводов. Вся работа может быть выполнена в течении 4-х часов, однако во время выполнения всех процедур следует быть предельно аккуратным и внимательно изучить нашу инструкцию
Вся работа может быть выполнена в течении 4-х часов, однако во время выполнения всех процедур следует быть предельно аккуратным и внимательно изучить нашу инструкцию.
Демонтаж замка зажигания
А теперь мы расскажем пошагово, как снять замок зажигания. Для снятия узла потребуется незначительное время, точнее около 30 минут.
Также запасаемся инструментом в таком перечне:
- ключом «Торкс» размером на «20»;
- торцовым ключом, который позволит демонтировать руль;
- отверткой с плоским профилем наконечника.
Это лишь сведенный до минимума набор, которым должен быть вооружен владелец перед ремонтом.
- Старт ремонтного процесса ознаменовывается снятием руля Renault Logan.
- Здесь просовываем отвертку внутрь отверстия, расположенного с тыльной стороны рулевого колеса и нажимаем на специальную защелку. Эта манипуляция предусматривает свое выполнения на обеих сторонах руля.
- Следующим действие снимается подушка системы безопасности и размыкается штекер.
- Теперь приступаем к откручиванию центрального болта, который призван удерживать руль на колонке. Снимаем колесо.
- Далее можно переходить к демонтажу замка. Сначала освобождаем узел от кожуха колонки. Это выполняется посредством откручивания нескольких болтов, поселившихся по периметру изделия. Пользуемся ранее заявленным ключом «Торкс».
- Этим же инструментом производим отвинчивание болта, позволяющего удерживать сборку замка.
- Размыкаем электрический фиксатор, который поселился на поперечном усилителе.
- Вставив ключ внутрь личинки, осуществляем поворот до второго положения. Здесь же отверткой производим поддевающее действие в адрес металлических защелок с одновременным потягиванием узла наружу. Освобождаем жгут проводки путем отсоединения фиксаторов.
- После наступления момента освобождения замка празднуем победу в демонтажной спецоперации.
Установка нового узла осуществляется без каких-либо хитростей и по обратному алгоритму.
Как снять и установить обивку задней двери рено логанКак снять и установить обивку задней двери рено логан
Для выполнения работ по снятию обивки двери вам потребуется ключ torx t20. Первым делом нужно снять ручку привода замка задней двери. Снимаем ручку стеклоподъемника. Для этого просто потяните ее. Выкручиваем
Читать далееЧитать далее
Когда требуется замена
В Renault Logan поломка происходит после длительной эксплуатации транспорта или при халатном обращении с конструкцией. Если водитель ухаживает за своим автомобилем, проводит смазочные действия и регулировку, то риск поломки минимизируется. Другие причины:
- авария;
- попадание влаги в механизм;
- коррозия металла;
- частая мойка агрессивными веществами;
- влияние суровых погодных условий.
Если дверь начинает провисать, то появляется зазор между кузовной частью и резиновым уплотнителем, во время открытия/закрытия раздается неприятный скрип, требуется диагностика, а затем ремонт.
Самые частые проблемы доступа в салон
Независимо от причины, вызвавшей блокировку центрального замка, доступ ограничен, из-за невозможности открыть двери салона, капот или багажник.
Не открываются двери салона
Часто возникающая проблема. Ключи остались в замке зажигания или просто внутри салона, дверь захлопнулась, сработал центральный замок. Можно попытаться отжать угол водительской двери, образовавшуюся щель распереть клином и с помощью веревки с петлей или просунуть длинную жесткую проволоку с крюком на конце попытаться достать ручку открывания двери или блокировки замка.
Если разрядилась батарейка брелка – заменить батарейку. Если сам брелок вышел из строя, придется искать спецключ.
Не открывается капот
Обычно такая проблема возникает из-за растяжения или обрыва тросика, открывающего капот. Ставим машину на домкрат. В районе капота находим пружину поднимающую капот и толкаем ее. Другой вариант – под бампером за фарой нащупываем конец тросика и тянем его. Еще один способ дотянуться до тросика – снять решетку радиатора и проволокой с крюком на конце попытаться зацепиться за тросик.
Не открывается багажник
Причины две – в замке и между резиновыми уплотнителями замерзла вода после зимней мойки машины или вышел из строя электропривод. Достаточно откинуть вперед задний ряд сидений и из салона с помощью плоской отвертки или просто руками поддеть замочную плашку и толкнуть дверь багажника. Проблемы замерзшего замка также решаются использованием размораживающих растворов – AGAT AG1301, Astrohim АС-102, Fenom FN1199 и др.
Серийные прошивки ВАЗ. Расшифровка обозначений
Опубликовано: 05.02.2018 Spread the love
Spread the love Прошивки авто ваз. Полная расшифровка используемая при маркировке прошивок установленных ВАЗ.Содержание1 Прошивки авто ваз. Полная расшифровка используемая при маркировке прошивок установленных ВАЗ.1.1 Программное обеспечение для автомобилей «ВАЗ» маркировка1.2 Прошивки1.3 для Электронных Блоков Управления автомобилей ВАЗ марки БОШ1.3.1 Мы в VK и Fb Программное обеспечение для выпускаемых в настоящий момент ЭБУ обозначается производителем специальный — буквенный-цифровой код, включающим в себя пять групп. Программное обеспечение для автомобилей «ВАЗ» маркировка Первая часть подразумевает отношение к семейству или типу, ЭБУ (так называемого — контроллера) …
Серийные прошивки ВАЗ. Расшифровка обозначений Читать полностью »
Демонтаж зеркала бокового вида
Замок двери Логан находится возле проводов, которые отвечают за работу внешнего зеркала. Для демонтажа понадобится разборка обшивки. Стоимость этого фрагмента на Рено варьируется от 850 до 1500 рублей. Для снятия и установки нового зеркала потребуется отвертка битхолдер с набором бит. Инструкция:
- Откручивается метиз у торца двери и в районе дверной ручки. Снимается заглушка на подлокотнике. Выкручивается саморез под ней.
- Снимается внешняя накладка ручки, достаточно потянуть на себя без резких движений.
- Откручиваются внутренние метизы рукояти. С колонки (при наличии) снимается защитный кожух. Извлекается декоративная панель.
- Извлекается тяга, отключается проводка каждого дверного механизма. Вынимается поролоновая заглушка, которая скрывает основное крепление зеркала.
- Выкручиваются винты. Снимается зеркальный элемент. Устанавливается новый фрагмент, затем обратный монтаж.
Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta
Инструменты:
- Ключ трещоточный
- Головка на 10 мм
- Отвертка крестовая средняя
- Отвертка плоская малая
- Вороток под торцевую насадку
- Насадка на вороток на 8 мм
- Насадка на вороток на 24 мм
- Зубило с молотком или электродрель
- Длинногубцы
Детали и расходники:
- Наждачная бумага (мелкозернистая)
- Возвратная пружина (при необходимости)
- Микровыключатель (при необходимости)
- Контактная пластина на световоде (при необходимости)
- Контактная группа замка зажигания (при необходимости)
- Болт со срывной головкой М6 — 4 шт.
Примечания:
Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.
Снятие замка зажигания
1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.
2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.
Примечание:
Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.
3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.
4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.
5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.
6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.
Болт со срывной головкой:
1 – резьбовая часть;
2 – круглая головка;
3 – срывная головка под ключ.
7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.
8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.
Разборка и сборка замка зажигания
1. Отверните три винта крепления кронштейна к корпусу выключателя.
2. Снимите кронштейн с корпуса.
3. Достаньте привод микровыключателя замка зажигания.
4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.
Примечание:
Для замены микровыключателя необходимо отпаять от его контактов провода.
5. Отсоедините колодку проводов от патрона лампы подсветки.
6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.
7. Затем отстегните две защелки с другой стороны.
8. Снимите пластмассовую крышку с корпуса выключателя.
9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.
10. Достаньте контактную группу и световод из крышки.
11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.
12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.
13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).
14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию
При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины
15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.
16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.
17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.
18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию
При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода
19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь
20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.
21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Износ замка
С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.
Установочные карты
Скачать в формате PDF.
Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.
Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).
С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений
О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет
Renault Logan: Как выглядит неисправность контактной группы замка зажигания
Это пока единственная «поломка» моего Логана за вот уже почти два года эксплуатации. Случилась летом 2015 года. Хотя, эта неисправность не препятствовала использованию машины по прямому назначению, лишь слегка затрудняла
А выглядело это вот так:
В двух словах, бензонасос в порядке, стартер крутит (при этом гаснет экранчик с уровнем топлива и температурой на панели), а машина не заводится. Отпускаешь ключ, пробуешь заново — все хорошо. Такая оказия случалась в основном «на холодную», после некоторого более-менее продолжительного времени простоя (с заглушенным двигателем). От получаса и далее. Если заводиться после минуты-трех-пяти, то такого не наблюдалось.
Авто-электрик сразу обратил внимание на факт гаснущего экрана БК, и полез смотреть контактную группу
ZoomКонтактная группа без личинки замка
Сняли ее, рассмотрели и приговорили к замене, потому что выглядела она так:
Электрик назвал это как-то в духе «контакты опустились», и объяснил, что питание на этот провод (контактную группу) идет без реле, напрямую. Из-за этого и получается износ. Сам я не специалист в этой области, поэтому конкретный механизм износа объяснить не смогу.
Так или иначе, нашли на авторынке отдельно ее с замком и ключом) производства ASAM. Нашли не сразу, т.к. по умолчанию она продается вместе с личинками всех замков и двумя ключами. Сейчас понимаю, что надо было брать оригинал — потому что у аналога несколько иная конструкция.
ZoomОригинальная деталь
ZoomПрорезь оригинала
А именно, в оригинале вот эта белая окружность в центре «насадки» на контактную группу — имеет плоскую прорезь, в которую входит плоский же штырек из личинки замка.
ZoomЛичинка
ZoomЛичинка, соединенная с контактной группой
В общем личинка имеет аналогичный по форме выступ/штырек и крутит им контакты в контактной группе ))
А вот в аналоге от ASAM оказалось, что эта прорезь не прямоугольная, а вообще треугольная. И никак не стыкуется с оригинальной личинкой. Единственный вариант (на мой взгляд) — это надо было разобрать ее, добраться до контактов и попробовать нахлобучить на них крышку от оригинала с прямоугольной прорезью. Но как-то эта идея умерла в зародыше, по ряду причин: корпус ее несколько отличался от корпуса оригинала, поэтому был риск что не срастется; плюс снимается и одевается эта крышка тяжеловато, сплошь тонкие пластмассовые защелки — боялись сломать.
Поэтому пришлось ставить уже комплектом — новую контактную группу и новую личинку. Заодно поставили реле «световое» перед зажиганием (купил в автозапчастях, около 80 руб.). Теперь у меня два ключа — один от зажигания, второй от всего остального)).
Мораль — надо было не экономить, брать сразу оригинал. Возможно, там можно было бы заменить только контактную группу и она подошла бы к старой личике замка. А вообще, конечно, это современные реалии — вместо по сути, пучка проводов с парой разъемов — автовладелец вынужден покупать дополнительно все замки и менять еще и их. А передние меняются со снятием дверных обшивок, к слову…
Подведем итоги
В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.
На Рено Логан (год выпуска 2011) перестал работать звуковой сигнал (клаксон). Вероятнее всего, что проблема возникла в подрулевом переключателе.
Как снять подрулевой переключатель и восстановить работу звукового сигнала?
На моем Рено Логан со временем перестал работать звуковой сигнал, но отказывался работать не совсем, а в определенных положениях подрулевого переключателя. При включенных фарах ближнего света клаксон не работал, но стоило свет выключить, как работа его возобновлялась. Также сигнал работал нормально, если был включен поворотник. Все это дало основание сделать заключение, что причина нестабильной работы клаксона кроется именно в подрулевом переключателе.
Решений напрашивалось два:
1) заменить переключатель полностью;
2) попытаться отремонтировать его самостоятельно.
Но в любом случае требуется снимать и разбирать переключатель. Набравшись решимости и вооружившись необходимым инструментом, приступил к работе самостоятельно.
Для снятия потребовались следующие инструменты:
• ключ TOPX T-20 (или отвертка с удлинителем не менее 10 см и битой T-20);
• отвертка с крестообразным наконечником.
В дальнейшем для ремонта понадобился паяльник с паяльными принадлежностями (канифоль, припой и кусок провода).
Чтобы добраться до переключателя нужно открутить два самореза отверткой Т-20 в пластмассовом кожухе на рулевом колесе.
Подсказка: не пытайтесь найти саморезы, шаря отверткой горизонтально в глубине отверстий — их там нет. Саморезы расположены вертикально и, соответственно, инструмент держите параллельно торцевой стенке кожуха.
После того, как саморезы будут выкручены (не бойтесь их потерять, они со своих мест никуда не денутся, а так и останутся в своих гнездах), разъединяем верхнюю и нижнюю части кожуха и откладываем в сторону.
После снятия кожуха откроется следующая картина:
Чтобы иметь возможность подобраться к винтам, нужно повернуть рулевое колесо влево на 90° относительно нейтрального положения и крестовой отверткой отвернуть оба винта, после чего можно снимать сам подрулевой переключатель, потянув его с небольшим усилием влево.
Затем нужно переключатель отсоединить от колодки с проводами, для чего надо нажать на два пластиковых зажима по бокам колодки.
