Схема стартера ВАЗ 2106
Для начала рассмотрим подробно схему стартера ВАЗ 2106.
Расшифровка схемы стартера ВАЗ 2106:
- — крышка со стороны привода;
- — стопорное кольцо;
- — ограничительное кольцо;
- — шестерня привода;
- — обгонная муфта;
- — поводковое кольцо;
- — резиновая заглушка;
- — рычаг привода;
- — якорь реле;
- — удерживающая обмотка тягового реле;
- — втягивающая обмотка тягового реле;
- — стяжной болт реле;
- — контактная пластина;
- — крышка реле;
- — контактные болты;
- — коллектор;
- — щетка;
- — втулка вала якоря;
- — крышка со стороны коллектора;
- — кожух;
- — шунтовая катушка обмотки статора;
- — корпус;
- — винт крепления полюса статора;
- — якорь;
- — обмотка якоря;
- — промежуточное кольцо.
Схема соединений стартера ВАЗ 2106
Расшифровка схемы соединений стартера ВАЗ 2106:
- — генератор;
- — аккумуляторная батарея;
- — стартер;
- выключатель зажигания;
Р1 — втягивающая обмотка тягового реле;
Р2 — удерживающая обмотка тягового реле.
Что делать если стартер не крутит, ремонт на ВАЗ 2110
Здравствуйте, уважаемые автомобилисты! Мы уверены в том, что для вас не является секретом: чтобы запустить двигатель автомобиля, требуется поворот коленчатого вала.
Происходит этот поворот при помощи стартера, который, по сути, представляет собой электродвигатель постоянного тока. Мощность его определяется моментом сопротивления проворачиванию коленвала и его минимальной частотой вращения.
Переоценить важность работы, выполняемой стартером сложно – несмотря на маленькие габариты, ему приходится совершать действия, обеспечивающие начало вращение маховика и в дальнейшем, движение поршневой группы мотора
Возникла ситуация, когда не работает стартер ВАЗ 2110
Установка реле стартера ВАЗ-2110
Стартера — достаточно надежные механизмы и часто длительное время не имеют проблем в работе, но через пять – шесть лет эксплуатации, все же возможны некоторые неполадки. Так, например, самые распространенные ситуации, когда впервые не срабатывает стартер ваз 2110:
- появление какого-либо дефекта в цепи питания (стартеру не хватает электросилы провернуть необходимые элементы)
- разогрев обмоток, возникающие из-за длительных прокручиваний стартера и способствующие скорой порче изоляции
- не работает стартер ваз 2110 и в случае выхода из строя втулок, который препятствует нормальному вращению вала якоря.
Почему не крутит стартер ВАЗ2110?
Не крутит стартер ВАЗ 2110 если слабо затянуты либо окислились наконечники. Первая помощь в такой ситуации – предварительно очистив, подтянуть все клеммы.
Разборка и ремонт стартера ВАЗ 2110 обеспечены, если неисправно реле (смещения, заедания либо обрыв). Чтобы ваша «десятка» вновь заработала, достаточно будет устранить неисправность, заменив вышедшие из строя детали.
Короткое замыкание в каком-либо месте обмотки стартера также приводит к полному его отказу от работы.
Отсутствие полноценного контакта во включателе зажигания, требует проверки включателя (замка) и, возможно, замены его контактной части.
Плохо крутит стартер ВАЗ 2110 – диагностика состояния и устранение неисправностей
Если при включении, плохо крутит стартер ВАЗ 2110, проворачивая коленвал очень медленно – в первую очередь обратите внимание на масло – может быть, оно попросту не соответствует сезону. Работа стартера восстановится после замены масла на более подходящее по параметрам для данного времени года
Если же, разрядился аккумулятор или окислились его выводы и наконечники, то сразу же после устранения этих неисправностей (зарядка АКБ и ТО контактной группы) нормальная работа стартера восстановится.
Причиной неудовлетворительной работы стартера нередко бывает слабый контакт щеток стартера и ослабление затяжки наконечников проводов. В таком случае, вам придется снимать и разбирать стартер, прочищать коллектор, менять щетки и регулировать натяжение пружин.
Если, разобрав стартер, вы обнаружите, что муфта свободного хода пробуксовывает – единственным правильным решением будет замена привода стартера.
Легко исправить ситуацию, когда привод стартера тяжело идет по винтовой нарезке – вам достаточно сначала промыть нарезку вала, а затем смазать ее маслом.
Появившиеся в зубьях венца маховика забоины дают о себе знать характерным скрежетом, избавиться от которого можно лишь устранив забоины. Похожий скрежет раздается и при ослаблении буферной пружины. В этом случае ее придется заменить.
А вот громкий шум, сопровождающий работу стартера, может говорить об ослаблении крепления полюса (когда якорь как бы «цепляет» полюс) или самого стартера. В первом случае достаточно усилить крепление полюса, затянув винт, а во втором – надежно закрепить стартер.
Даже если у вас новый автомобиль, не стоит пренебрегать контролем состояния стартера, ведь своевременная профилактика и диагностика его неисправностей способна значительно продлить жизнь главного пускового устройства вашей «десятки» – стартера.
Схема электропроводки на хэтчбеках 2112 – вещь, уникальная сама по себе. Чтобы на втягивающем реле появилось напряжение, должны быть исправны следующие детали: замок зажигания, блок ЭБУ и ещё два реле – основное и дополнительное. В некоторых авто дополнительного реле нет, что можно считать удачей. Но, если при повороте ключа на ВАЗ-2112 стартер не крутит, то неисправность надо искать в проводке. Сбитый код иммобилайзера тоже может стать причиной проблем. Последнюю неисправность можно вылечить заменой ЭБУ или отключением иммобилайзера. Что ж, рассмотрим что-нибудь попроще.
Пример на видео: был испорчен иммобилайзер, и стартер перестал срабатывать.
Стартер ВАЗ 21124
Несмотря на то, что ВАЗ-21124 уже очень давно не выпускается – данный автомобиль продолжает часто встречаться в продаже, а также на дорогах. Необходимо внимательно следить за состоянием электропроводки транспортного средства. Особенно это касается стартера, втягивающего реле. Существует множество видов неисправности рассматриваемой детали.
Рассматриваемый автомобиль сравнительно давно перестал выпускаться, конструкция его проводки устаревшая. При большом пробеге проблемы со стартером возникают относительно часто. Обычно он не крутит по следующим причинам:
- вышло из строя втягивающее устройство;
- плохой контакт;
- вышел из строя бендикс;
- проблема в замке зажигания либо иных узлах проводки.
Чаще всего из строя выходит втягивающее – представляет собой реле управляющее включением, выключением стартера. Проверить его работоспособность сравнительно просто – достаточно напрямую подать на него напряжение. Для этого нужно воспользоваться куском провода. Один конец подсоединяется к плюсовой клемме, второй – к контакту втягивающего. Если реле сработало – будут слышны щелчки. При их отсутствии можно смело утверждать что оно вышло из строя.
Также важно проверить наличие напряжения на контактах стартера. Нередко проблема возникает из-за их окисления. В результате чего достаточное количество напряжения просто не подается
Как следствие – становится невозможным осуществить процесс пуска двигателя. Чтобы решить проблему – достаточно будет воспользоваться специальными средствами
В результате чего достаточное количество напряжения просто не подается. Как следствие – становится невозможным осуществить процесс пуска двигателя. Чтобы решить проблему – достаточно будет воспользоваться специальными средствами.
Нежелательно применять WD-40. От этого контакт будет только хуже. Следует использовать специально предназначенные для обработки поверхности контактов составы:
- спирт нашатырный;
- Cramolin ContaClean;
- Асидол;
- Kontakt 60 либо 100.
Существует множество иных средств для осуществления очистки. Они позволят без труда убрать все оксиды с поверхности контактной группы. Зацепление двигателя, его маховика и вала стартера осуществляется за счет шестерни бендикса. Именно он крутит вал двигателя после чего и происходит запуск мотора. Чтобы проверить состояние шлицов бендикса необходимо снять стартер. Процесс этот в некоторых случаях вызывает затруднения.
Иногда питание на сам стартер просто не приходит. Причины могут крыться: в замке зажигания либо специальном силовом реле. Если напряжение просто доходит до контактов стартера – необходимо изучить замок зажигания на предмет подгорания контактов, других неисправностей. Самостоятельно многие процедуры выполнить не удастся. Особенно при отсутствии опыта. Хорошим решением станет обращение к специалистам.
Иногда возникают проблемы с подшипниками. Самостоятельно без использования специальных съемников заменить их будет затруднительно. Наиболее сложный случай поломки стартера – перегрев, короткое замыкание обмотки. Требуется замена.
Где находится стартер
втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора
Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается. Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.
Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.
Где находится стартер и втягивающее реле
Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:
Основные симптомы поломки генератора:
- снять минусовую клемму с аккумулятора;
- демонтировать воздушный фильтр;
- под фильтром имеется колодка проводов, которые необходимо отсоединить;
- отключить силовой провод;
- открутить болты стартера и демонтировать его;
- отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.
После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.
Где находится предохранители и реле стартера
Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.
Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.
Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.
Принцип действия и устройство
Сначала рассмотрим назначение и устройство, затем принцип работы, чтобы проще было выполнить замену и ремонт своими руками:
- Назначение втягивающего реле – чтобы бендикс стартера входил в контакт (зацепление) с маховиком (точнее с его венцом)
- Система срабатывания основывается на эффекте электрического магнетизма
- Сердечник, выполнен в виде полой трубочки, внутрь которой помещается якорь, поверх сердечника расположена проволочная обмотка (катушка)
- Ток на катушке создает электромагнитное поле, якорь втягивается в сердечник под его действием
- Прекращение подачи тока к катушке высвобождает якорь, и он под действием пружины приходит в начальное положение
- Якоря, корпуса, электромагнита с обмотками, возвратной (возвращающей) пружины и электрических контактов
- Электромагнит выглядит как две независимые катушки: одна называется удерживающая, а вторая называется – втягивающая
- Только удерживающая катушка подключена к выводам управления и состыкована с корпусом
- А втягивающая катушечка – связана с клеммой управления, а так же с электродвигателем пускателя (стартера)
- При подаче питания на контакт управления, в это время в катушке под действием тока возникает электромагнитная индукция, которая создает магнитное поле
- Это поле притягивает якорь, якорь начинает сжимать свою возвратную пружину
- Одновременно при этом происходит выталкивание бендикса(см.Замена бендикса на стартере ВАЗ своими силами), соединяющего стартер с мотором посредством маховика
- Когда происходит замыкание контактов, тогда втягивающая обмотка получает питание от плюсовой клеммы, при этом магнитное поле больше не генерируется на катушке, однако якорь остается внутри под действием электромагнитного поля в удерживающей катушке
- Как только запустился двигатель, питание сразу отключается, возвратной пружиной вытаскивается якорь на свою позицию
- Размыкаются контакты, и бендикс сразу выходит из контакта с маховиком
Схема подключения элементов реле на ВАЗ 2112
В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).
Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.
В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.
Процесс замены стартера на ВАЗ-2112
Старый и новый стартер
Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.
- Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).
Открутите крепления стартера
Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:
Схема подключения стартера к реле автомобиля
Или вот по этой схеме:
Тут более подробно
Для чего нужен стартер?
Внесём немного теории о системе зажигания и непосредственно о стартере.
Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.
Основные узлы стартера:
Более подробно вы можете вы увидеть на картинке
- Передняя крышка с подшипником скольжения.
- Бендикс (привод включения).
- Планетарный редуктор.
- Ротор с коллектором.
- Корпус со статором.
- Втягивающее реле.
- Щеточный узел.
- Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.
Причины, при которых необходима замена стартера
- Сломан якорь втягивающего реле.
- Обрыв проводки.
- Замыкание на минусе.
Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.
Особенности устройства стартера тип 57.3708 — Фаркопы
ПРАЙС ЛИСТ
Техническая характеристика стартера автомобилей семейства ваз 2110Номинальная мощность, кВт…………………………………………………………………..1,55Потребляемая сила тока при максимальной мощности, не более, А………….375Потребляемая сила тока в заторможенном состоянии, не более, А…………..700Потребляемая сила тока на холостом ходу, не более, А…………………………….80
Стартер типа 57.3708 устанавливаемый на автомобили ваз 2110, ваз 2111, ваз 2112 (рис. 7-15) это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле. Крышки 2, 6 и корпус 3 статора стянуты двумя шпильками. Вал якоря 23 вращается в двух металлокерамических вкладышах установленных в крышке 2 и опоре 21. В корпусе статора закреплены четыре постоянных магнита 22. Вращение от вала якоря 23 передается валу 14 привода через планетарный редуктор, который состоит из центральной шестерни 20, трех планетарных шестерен 10, водила 19 и шестерни 18 с внутренним зацеплением. Планетарные шестерни вращаются на игольчатых подшипниках. Схема соединений стартера тип 57.3708 автомобилей ваз 2110, ваз 2111, ваз 2112 показана на рис. 7-16. При включении стартера напряжение от аккумулятора через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I). После замыкания контактов тягового реле втягивающая обмотка отключается.
| Причина неисправности | Метод устранения |
При включении стартера якорь не вращается, тяговое реле не срабатывает | |
| 1. Неисправна или полностью разряжена аккумуляторная батарея2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв4. Обрыв в цепи питания тягового реле стартера 5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»6. Заедание якоря тягового реле | 1. Зарядите батарею или замените 2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином3. Замените тяговое реле 4. Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания5. Замените контактную часть выключателя зажигания 6. Снимите реле, проверьте легкость перемещения якоря |
| При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает | |
| 1. Неисправна или разряжена аккумуляторная батарея2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах5. Подгорание коллектора, зависание щеток или их износ6. Обрыв или замыкание в обмотке якоря | 1. Зарядите батарею или замените2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином3. Подтяните крепления наконечников провода 4. Зачистите контактные болты, затяните гайки крепления проводов5. Зачистите коллектор, замените щетки6. Замените якорь |
| При включении стартера тяговое реле многократно срабатывает и отключается | |
| 1. Разряжена аккумуляторная батарея2. Обрыв или замыкание в удерживающей обмотке тягового реле3. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов | 1. Зарядите батарею2. Замените тяговое реле 3. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера |
| При включении стартера якорь вращается, маховик не вращается | |
| 1. Пробуксовка муфты свободного хода2. Повреждены шестерни редуктора | 1. Проверьте стартер на стенде, замените муфту2. Замените поврежденные шестерни |
| Необычный шум стартера при вращении якоря | |
| 1. Чрезмерный износ вкладышей подшипников валов якоря и привода2. Ослабло крепление стартера или поломана его крышка со стороны привода3. Стартер закреплен с перекосом4. Повреждены шестерни редуктора5. Повреждены зубья шестерни привода или венца маховика6. Шестерня не выходит из зацепления с маховиком:заедание муфты на шлицах вала приводазаедание якоря тягового реле | 1. Замените вкладыши или крышки и опоры с вкладышами 2. Подтяните гайки крепления или замените стартер 3. Проверьте крепление стартера4. Замените поврежденные шестерни5. Замените привод или маховик6. Проделайте следующее:очистите шлицы и смажьте их моторным масломзамените тяговое реле или устраните заедание |
Инструкция по снятию и установки стартера:
1. Первым делом отсоедините от аккумуляторной батареи на клемме «–» провод.
2. Произведите демонтаж на двигателе картера.
3. Далее сверху из моторного отсека нужно открутить одну гайку, что держит крепление стартера.
4. От клеммы тягового реле снизу машины необходимо отсоединить провод.
5. От контактного болта тягового реле следует открутить одну гайку и отсоединить провод.
6. Стартер крепится ещё снизу одной гайкой, её также следует открутить.
7. Теперь спокойно снимайте его и занимайтесь ремонтом. Новый или отремонтированный стартер следует ставить также, как и снимали, только в обратном порядке.
Как снять и разобрать стартер ваз 2110
Прежде, чем приступить к таким действиям, следует познакомиться со схемой соединений стартера. Давайте познакомимся с рисунком.
1 –батарея аккумуляторная; 2 – генератор; 3 – стартер; 4 – выключатель.
Последний принадлежит зажиганию. Если вы хотите все сделать самостоятельно, то лучше это делать при помощи смотровой ямы, на подъемнике. Не забудьте снять брызговик двигателя. Как только все подготовлено, начинайте последовательно выполнять следующие действия:
- отсоедините провод «минус» от аккумулятора;
- то же действие проведите с проводом управления для тягового реле;
- возьмите ключ на 13 и отверните гайку провода «плюс»;
- теперь снимите его;
- найдите ключ на 15, открутите 2 гайки, крепящиеся к картеру сцепления;
- снимите стартер;
- теперь головкой на 10 избавьтесь от гайки нижнего вывода тягового реле, освободите вывод наконечника провода;
- приспособлением на 8 отверните 2 болта на тяговом реле;
- уберите его;
- Видите, что тягового реле соединено с передней крышкой стартера, при этом еще и уплотнено прокладкой? Снимайте ее и вытаскивайте пружину, якорь тягового реле;
- берите ключ на 10, отворачивайте 2 гайки шпилек (стяжных);
- снимите статор и якорь со шпилек;
- то же действие с валом якоря центральной шестерни;
- отверните крестообразной отверткой 2 винта;
- уберите заднюю крышку;
- щеткодержатель тоже снимите;
- из статора вытаскивайте якорь.
- с оси якоря долой регулировочную шайбу;
- опору вала якоря;
- 3 планетарных шестерни;
- нажмите пальцем на шестерню, подденьте отверткой опору рычага, снимите привод с опорой вала и рычагом;
- опору с рычага – в сторону;
- обоприте торцевую поверхность коронной шестерни (можно о брусок из дерева);.
- спрессуйте ограничительное кольцо, при этом расположив губки рожкового ключа № 13 на кольце (ограничительном) хода шестерни привода, ударьте молотком по ключу;
- запорное кольцо подденьте отверткой, снимаем его;
- избавьтесь от ограничительного кольца хода шестерни;
- привода в сборе;
- разожмите щипцами стопорное кольцо, снимите его;
- шайбу;
- опору вала;
- коронную шестерню планетарного редуктора;
- проверьте на глаз состояние коллектора, обмоток якоря;
- если произошло незначительное обгорание коллектора, то зачистите пластины абразивной шкуркой;
- в остальных случаях или при износе якоря, детали следует заменить;
- устраните задиры или наволакивание материала подшипников на шейки вала якоря при помощи мелкой шкурки и отполируйте;
- воспользуйтесь омметром для проверки замыкание на корпус обмотки якоря. При этом концы должны быть крепко припаяны к ламелям. Никаких почернений! Тем более отделения лаковой изоляции;
- замените щеткодержатель в сборе при его износе.
- Сборка стартера – в обратной последовательности. Однако:
- проследите, чтобы перед монтажом щеткодержателя на коллектор якоря были сняты пружины с четырех щеток;
- отогните 4 фиксатора держателя пружины;
- выньте ее из соответствующего места;
- установите щеткодержатель на коллектор якоря, пружины;
- загните фиксаторы;
- установите заднюю крышку;
- прикрепите ее;
- как только процесс помещения якоря в статор начался, придержите его длинной отверткой, чтобы магниты не помешали работе, опустите статор на заднюю крышку;
- установите на стопорное кольцо такое же, но ограничительное, при помощи пассатижей;
- нанесите на шестерни смазку (можно воспользоваться ШРУС-4).
Для тех, кто интересуется схемами, предлагается воспользоваться следующим материалом. Этот стартер для отечественного авто в сборе представляет собой:
1 – вал якоря;
2 – щетка «плюс»;
3 – щеткодержатель;
4 – скоба;
5 –болты контактные;
6 –реле тяговое;
7 –пластина контактная;
8 – сердечник;
9 – шток;
10 –обмотка удерживающая;
11 –обмотка втягивающая;
12 – якорь;
13 –крышка передняя;
14 – рычаг привода;
15 – кронштейн;
16 – прокладка;
17 – ось шестерни планетарной;
18 – опора с вкладышем вала привода;
19 –муфта обгонная;
20 –кольцо ограничительное;
21 – втулка крышки передней;
22– вал привода;
23 – отводящее кольцо;
24 – шестерня с зубьями внутренними;
25 – водило;
26 –ведущая шестерня, или центральная;
27 – сателлит;
28 – опора вала якоря;
29 – сердечник постоянный;
30 –магнит;
31 – коллектор;
32 –крышка с втулкой задняя.
Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками
Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.
Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.
Как оно работает
Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».
Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.
Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.
Проверка
Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.
- Добираемся до самого стартера.
- Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
- Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
- Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
- Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
- Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.
Демонтаж
Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.
- Отключите минусовой провод от аккумуляторной батареи.
- Демонтируйте воздушный фильтр.
- Отключите комплект проводков, которые идут на втягивающее.
- Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
- Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
- Снимите стартер.
- Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
- Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.
Характерные поломки
Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.
Для данного агрегата характерны определенные поломки, о которых мы расскажем.
- Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
- На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
- Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
- У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
- Проверьте замыкание витков двух обмоток, используя омметр.
Замена
По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.
Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.
Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.
Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.
Заключение
Существует много причин неисправности работы системы зажигания и не всегда во всем виноват стартер, поэтому прежде чем менять деталь осведомитесь, что дело точно в нём. Проверьте реле, и наличие напряжения на клеммах стартера. Более подробно в материале: почему не крутит стартер?
Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит.
Иногда прокручивался с хрустом. Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

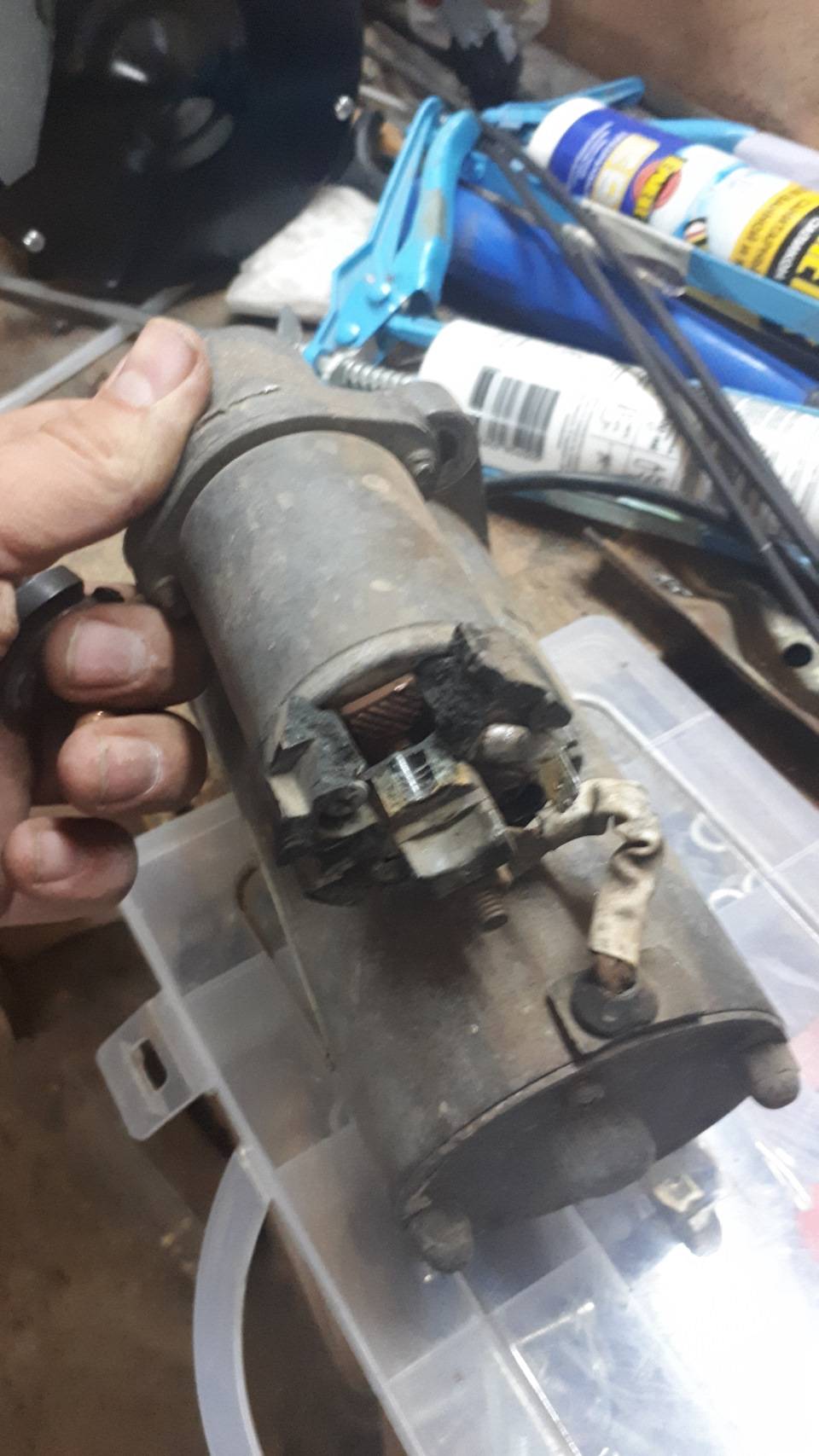

None Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.
Полный размерподгоревший контактСразу купил новое втягивающее
Полный размерНовое тяговое релеДальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.
Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р.В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170рСобрал редуктор с новой металлической шестерней. Смазал “шрусом”.
Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.
Стоимость ремонтаВтягивающее — 620рШестерня -150рПлоскогубцы для стопорных колец -170рСмазка, смывкаитого 1000рНо радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее.Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.
Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева. В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.
Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время.
Но есть и плюс, получил интересный опыт ремонта редукторных стартеров. Цена вопроса: 4 500 ₽ Пробег: 193000 км
Автомобильный стартер уже своим названием (Start — пуск, начало, старт) говорит о своей непосредственной принадлежности к запуску двигателя. Это действительно так, стартер играет большую роль для двигателя, например такую как аккумулятор и свечизажигания без которых запуск будет невозможен.
Немного теории…Стартер вращает коленчатый вал до определенного момента, после которого происходит запуск мотора. Что такое стартер в ВАЗ 2110 — это четырехполюсный четырехщеточный электродвигатель постоянного тока, возбуждение которого происходит от стационарных магнитов. Стартер оборудован роликовой муфтой свободного хождения, двухобмоточным тяговым реле, планетарным редуктором.
Тяговое реле — самый важный компонент стартера двигателя ВАЗ 2110, благодаря реле происходит ввод шестерни привода в зацеп с венцом маховика коленвала, а также включение питания электромотора стартера. Во время включения стартера через переключатель зажигания на обмотку тягового реле (удерживающую и втягивающую) подается напряжение от АКБ. Отключение втягивающей обмотки происходит после замыкания контактов реле.
Исправным, тяговое реле считается, если оно срабатывает при напряжении не превышающим 8 вольт при температуре порядка 20±5 °С. Если реле срабатывает при более высоком уровне напряжения, это говорит о неисправности привода или тягового реле. Чтобы понять рабочий привод или нужен визуальный осмотр с обязательной разборкой стартера.
Тяговое реле в случае его неисправности необходимо заменить, так как дальнейшая его эксплуатация может создать серьезные проблемы и сбои в работе автомобиля:
Заклинивание якоря и несрабатывание реле при включении.
После включения стартера медленное вращение якоря или полное отсутствие вращения.
Частое срабатывание тягового реле с периодическим отключением после включения стартера.
Обрывы в цепи питания или межвитковые замыкания реле.
Окислительные процессы на болтах контактов тягового реле или плохой контакт на этих болтах.
Заедания якоря.
Каждая из этих причин требует соответствующего ремонта:
Проверки проводных соединений.
Зачистки соединений болтов и их подтяжки.
