Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.
Итак, если ваша машина не заводится причины:
• на катушку зажигания не поступают сигналы тока;• в карбюратор не доходит топливо;• ток с катушки зажигания не попадает в трамблер;• причина нет искры с катушки зажигания;• между электродами свечи не проходит искра;• в камеру сгорания не попадает топливная жидкость;• сломался распределитель зажигания.
Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен
Уделите внимание катушке зажигания
Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.
Неисправности катушки зажигания выражаются такими действиями автомобиля:
• снижение интенсивности работы двигателя;• проблемы в запускании двигателя;• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;• увеличение затрат топлива.
Как проверить катушку зажигания.
Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения
Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину
Если не получилось, значит, придется проверить систему зажигания более тщательно
Если не получилось, значит, придется проверить систему зажигания более тщательно.

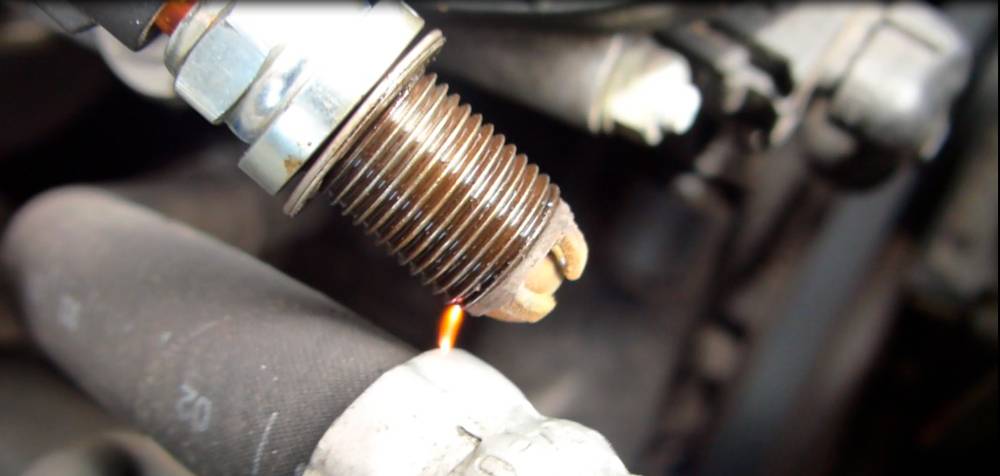

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.
Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.
Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.
Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.
Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.
Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.
Основные причины отсутствия искры
Общий вид двигателя 10-12 серии 16 клапанов
Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:
- Выход из строя топливного насоса.
- Свечи зажигания.
- Катушка зажигания.
- Высоковольтные провода и их расположение.
- Газораспределительный механизм.
Все причины найдены и стоит перейти к процессу устранения данной неисправности.
Даёшь искру? Устранение проблем!
Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.
Топливный насос
Топливный насос производства Bosch
Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.
Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.
Предохранители расположены слева от рулевого колеса под переключателем режима света
Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.
Свечи зажигания
Расположение свечей зажигания на двигателе
Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.
При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.
Альтернативный способ проверки свечей зажигания
Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки
Катушка зажигания
Ремонтированная катушка зажигания
Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.
Высоковольтные провода
Проверка высоковольтного провода при помощи мультиметра
Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.
Схема газораспределительного механизма 16-клапанного двигателя
Газораспределительный механизм
Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.
Не заводится инжекторный двигатель
Направления поиска неисправности инжекторного двигателя те же бензин, искра, зажигание и компрессия. Но диагностика проводится немного иначе.
Горящая лампа «Check engine» указывает на неисправность зажигания. Для уточнения причины неисправности следует считать код ошибки. Для системы зажигания код ошибки начинается с P03XX, что указывает на пропуски искры в цилиндрах. Разумеется, проверку стоит начинать с того, что убедиться в наличии искры вообще. Этапы проверки инжекторного двигателя выглядят так:
- Считывание кода ошибки диагностическим сканером. Код ошибки укажет на тип неисправности.
- Проверка модуля зажигания. Проще всего его проверить, попробовав заменить на заведомо исправный, который можно снять с аналогичного автомобиля или взять в магазине. В последнем случае необходимо не забыть о чеке, который позволит вернуть деталь продавцу, если она не понадобится.
- Проверка неисправности транзисторов блока управления. В автомобилях ВАЗ стоит пара транзисторов, каждый из которых отвечает за два цилиндра. Обычно они сгорают одновременно, как следствие – пропадает искра и ВАЗ 2107 не заводится.
- Проверка поступления топлива в цилиндры. Для этого выкручивают свечи. Если они сухие, бензин в мотор не поступает. Возможных основных причин две: отсутствие напряжения на форсунках или неисправный бензонасос. Также проблема может заключаться в забитом бензиновом фильтре или поврежденном бензопроводе.
- Проверка напряжения питания форсунок при помощи мультиметра.
- Проверка давления в топливной магистрали и работоспособности бензонасоса. Последний проще всего проверить по аналогии с модулем зажигания – попробовать заменить на заведомо рабочий.
Это неисчерпывающий список причин проблем с заводкой инжекторного двигателя. Возможно повреждение проводов, идущих к модулю зажигания или от датчика положения коленвала и прочие неисправности, например, забитый продуктами горения катализатор.
Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Она более надежна, нежели карбюраторная. Но что же делать, если ВАЗ-2107 заводится и глохнет? Инжектор – система более сложная. Но проблему можно решить своими руками. Давайте рассмотрим, как это сделать.
Проверка искры на модуле зажигания
Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.
Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.
Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.
Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.
При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.
Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:
- наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
- заметно падает мощность;
- дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
- цилиндры, расположенные рядом друг с другом, работают неправильно.
Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.
Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.
https://www.youtube.com/watch?v=ZFJTiLZWSu0
К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.
В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.
Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.
Но когда напряжение на измерительном приборе отсутствует, тогда нужно искать причину. Не исключено, что модуль не работает из-за банального выхода из строя предохранителя. Обязательно загляните в блок предохранителей, сверьтесь с руководством по эксплуатации и проверьте состояние плавкого элемента предохранителя, ответственного за модуль зажигания.
В случае выхода из строя модуля, ремонтировать его практически не имеет смысла. Зачастую рекомендуется приобрести новое устройство с аналогичными характеристиками, и установить его на место старого. Поскольку модуль является довольно дорогостоящим устройством, не спешите тратить деньги и покупать его, пока не удостоверитесь в его полной виновности.
Пропала искра на ВАЗ 2107 что может быть
Всем привет, пропала искра на ВАЗ 2107 что может быть ?
31 comments on “ Пропала искра на ВАЗ 2107 что может быть ”
Смотри свечи ,колпачки ,броне провода,бабину,коммутатор и крышку трамблера на наличие влаги
Инжектор? Или карбюратор? Какое зажигания? Контактное ? Без контактное?
Денис, они могут пробивать проверено
Павел, называй детали своими именами
свечи от спичек надо тогда заработает
стеариновые.только осторожно!. Посмотри катушку,е ли не катушка тогда провода или Свечи,
Посмотри катушку,е ли не катушка тогда провода или Свечи,
Контакты на трамлере , катушка , конденсатор , крышка трамлера , провода
Как можно на карбюраторе искру не найти
смотри контакты на трамблёре у меня было зажались и разрыва не было поэтому и свечу не даёт пасатижками отогни может быть и в обратном порядке сильно разомкнуты. если не поможет смотри катушку а лучше всего потраться на безконтактное зажигание и забудеш совсем про пропажу искры
Женя, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать
Алексей, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать
а какая искра на карбюраторе ещё можеш посмотреть реле зажигания у меня стоит над педалью сцепления под панелью руку засунеш и провода от замка зажигания к этой реле идут из за неё тоже может искру не давать я с ней долго мучался всё попеременял а оказалось провод окислился и тогорел
какая нахер искра в карбюраторе ты бы ещё в дизеле её поискал
карбюр только подаёт топливо через впускной коллектор а уже в камере сгорания искрой взрыв происходит посмотри как работает бензиновый двигатель
В бегунке трамблера есть резистор, скорее всего он окислился. Почисть его или замени.
Алексей, ты знаешь вообще электронное устройство на карбюраторном движке и какое на инжекторе?
Причины пропадания искры
Перед тем как проверить искру на своём инжекторном или том же карбюраторном двигателе, необходимо разобраться, почему эта искра может пропадать и куда вообще нужно смотреть в первую очередь, стараясь не повредить сам мотор.
В зависимости от конкретного используемого на авто типа ДВС, выделяют несколько основных факторов, которые становятся причиной отсутствия качественной рабочей искры в свечах. Но зачастую это непосредственно связано с:
- разряженной аккумуляторной батареей;
- повреждёнными или вышедшими из строя свечами;
- заливанием свечей топливом или маслом;
- неисправным модулем, катушкой или коммутатором;
- плохим контактом самой изоляции или же повреждением некоторых проводов-высоковольтников;
- неисправным датчиком положения коленвала;
- вышедшим из строя трамблером;
- плохим качеством контакта с массой;
- проблемами непосредственно в самой цепи низкого напряжения;
- неисправным управляющим электронным блоком.
Бывалые автомобилисты советуют начать проверку с наиболее банальной, но при этом достаточно распространённой причины. А именно с аккумулятора. Батарея могла просто разрядиться, из-за чего и запуск двигателя становится невозможным.
Если при повороте ключа в замке зажигания вы видите, как значки на приборной панели светят очень тускло, то АКБ наверняка села. Решить такую проблему не сложно. Если дело в разрядке батареи, её потребуется зарядить или полностью заменить новым аккумулятором.
Также проблема с работой системы может заключаться в клеммах, которые окислились или покрылись коррозией. Необходимо их зачистить, плотно затянуть и обработать графитовой качественной смазкой. Такая обработка предотвратит повторное окисление.
Что делать, когда стартер прокручивает, не схватывая
Прежде всего, следует убедиться, не сломан ли стартер. При неисправном стартере, при попытке запустить двигатель, из-под капота будут исходить непривычные звуки: треск, стук, гул, щелчки.
Если же стартер исправен, будет слышно характерное жужжание электрического мотора самого стартера. Таким образом, действовать нужно методом исключения.
Не зависимо от того, работает автомобиль на бензине или на дизельном топливе , подача горючего в цилиндры, осуществляется через карбюратор или инжектор. Двигатель машины может не заводиться, при исправно функционирующем стартере, из-за проблем с этим узлом.
Если авто с карбюратором
Определить, исправно ли работает карбюратор, можно таким путем. При резком открытии дросселя, в диффузор из распылителя ускорительного насоса, должен происходить впрыск порции горючего. Если это не так, значит, бензин в камеры сгорания не поступает. Неисправен может быть как карбюратор, так и другие элементы топливной системы.
Советы для владельцев инжектора
Если на инжекторном авто стартер крутится, но ДВС не запускается, можно предположить поломку в системе подачи топлива.
Такая проблема часто встречается на автомобилях ВАЗ 2110, 2112, Калина, Приора, Гранта, Дэу Нексия и Матиз. А вот инжекторы современных иномарок Опель Астра, Шевроле Лачетти, Хендай Солярис и Акцент, Тойота, Форд, Пежо и Киа таких болезней не имеют.
Что делать с дизелем
Владельцу автомобиля с дизельным силовым агрегатом, в первую очередь, если стартер крутит, но мотор не запускается, следует проверить, нет ли подсоса воздуха в систему
Это особенно важно в зимнее время. Дело в том, что под влиянием низких температур, соляра парафинизируется (замерзает). В таком состоянии, горючее просто физически не будет поступать в камеры сгорания ДВС
В таком состоянии, горючее просто физически не будет поступать в камеры сгорания ДВС.
Самостоятельное очищение свечи
Во многих случаях диагностика свечи сводится к её очистке. Ведь свеча, покрытая нагаром и грязью, начинает работать всё хуже и хуже.
Самостоятельное её очищение проходит по таким методам:
Ручной метод. Здесь не требуются вспомогательные приборы
Крайне важно соблюдать аккуратность, иначе можно повредить электрод. Также в этом деле не нужны острые предметы
Сгодятся: щётка из металла, зубная щётка, наждачка с мелкой зернистостью.
Применение песка. Нужна ёмкость с ним и дрель. В последнюю ставится свеча. Её окончание с электродом ставится в песок. Запускаем дрель. Смотрим за качество оборотом (незначительные).
Применение пескоструйного аппарата. Такой метод эффективно устраняет отложения и нагары. Здесь используются разные типы песка. Операция проходит с эффектом сжатого воздуха.
Химическое очищение. Этот метод помогает быстро ликвидировать отложения. Здесь применяются такие средства, как ацетон, препарат («Фейри» или его аналоги) и уксус. Также годится состав для очищения карбюратора или препарат от ржавчины. Некоторые умельцы для чистки задействуют «Кока-колу». Любое их указанных средств наносится слоем примерно в 3 мм. Так держится порядка 4 минут. Затем промываем питьевой жидкостью. Для очищения крайней части задействуются спички или деревянные палки.
Применение силита. Свечи помещаются в банку. В неё заливается это средство. После чего ёмкость ставится под горячую воду. Получается химическая реакция. Следует час ожидания. Затем можно очищать электрод стандартной зубной щёткой.
Использование уксуса. Свеча ставится в банку с ним. Время пребывания – 1 час. Затем в этот состав накапывается немного электролита. Далее свеча чистится. Можно задействовать зубочистку.
Не проводите диагностику свечей, снимая колпаки на включённом двигателе. Риск получить удар током. Также можно сжечь катушку или коммутатор.
Проверка катушки системы зажигания на искру
Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.
Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание. Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.
Добавим, что наличие искры на свечах зажигания еще не означает, что автомобиль обязательно должен заводиться. Особенно это справедливо для инжекторных моторов, на которых выход определенных датчиков или ЭБУ из строя может сильно затруднить или сделать полностью невозможным пуск силового агрегата. В таких случаях искра есть, топливо подается, но двигатель все равно не заводится. Также отдельного внимания заслуживает замок зажигания, так как неисправности могут проявляться и в этом месте.
Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание
Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов. Для диагностики следует:
- поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;
- далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
- затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
- теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;
После оценки искры можно принять решение о том, нужно ли менять катушку зажигания
Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности
Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.
Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.
Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.
