Проверяем работу датчика температуры охлаждающей жидкости на ВАЗ-2114?

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передачЦена в рубляхЦена в рублях
НоваяКапитальный ремонт
01MОт 150000От 89000
TF-61SN, TF-62SNОт 150000От 85000
DQ250\02E, DQ500 (0BH\0BT)От 150000От 88000
*цена указана состоянием на апрель 2019 года

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:


Индикаторы

Разберем обозначение значков на панели приборов детальнее:

  1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
  2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
  4. Указывает на наличие незакрытых дверей. Горит красным цветом;
  5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
  6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
  7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

  • Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
  • Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
  • Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
  • Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
  • Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
  • На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
  • Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
  • Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
  • Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
  • После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

  • Возможно был плохо закручен сам прибор в посадочном месте.
  • Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
  • Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
  • Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

  • падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
  • более длительное время прогрева автомобиля;
  • учащённый выход двигателя за рамки оптимального температурного режима во время работы;
  • увеличенный расход топлива;
  • снижение контроля над автомобилем у водителя;
  • дым из выхлопной трубы приобретает чёрный оттенок;
  • нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

В первую очередь, нужно снять датчик. Он расположен возле патрубка рубашки охлаждения. Чтобы было удобнее выполнять демонтаж, вначале снимите воздушный фильтр. Не забудьте отключить минусовую клемму аккумулятора и слить тосол их системы охлаждения. В противном случае, тосол или антифриз польет ручьем прямо из отверстия рубашки охлаждения. Перед демонтажем отключите фишку датчика.

При помощи ключа на 19 или 21 выкрутите ДТОЖ из рубашки. Теперь самое интересное. Наберите в небольшую емкость немного антифриза, а к концам датчика присоедините омметр или мультитестер с режимом замера сопротивления. Теперь установите эту емкость на газовую плиту и начинайте медленно нагревать антифриз. Для точности измерений установите в емкость термометр.

Итак, исправный датчик должен выдавать следующие показания при определенных температурах:

  • 3520 Ом при 20 градусах Цельсия
  • 667 Ом при 60 градусах Цельсия
  • 177 Ом при 100 Градусах Цельсия

При любых несоответствиях или расхождениях в полученных значениях можно сразу же делать выводы о том, что датчик нерабочий и нуждается в замене. Иначе вы рискуете наткнуться на капитальный ремонт двигателя, который обойдется вам намного дороже нового датчика. Сразу стоит отметить, что такой датчик является неремонтопригодным. Если же показания правильные, а проблема осталась, то ищите ее в другом месте, например в программном обеспечении контроллера или термостате.

Вот и все. Как видите, проверка датчика своими руками – несложное занятие, которое потребует от вас минимум приспособлений и умений.

Это интересно: Как установить противотуманные фары на Лада Калина — фото ПТФ

Как заменить датчик температуры?

Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.

Замена осуществляется на холодном двигателе в следующей последовательности:

Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место. Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления. Демонтировать защиту, расположенную под силовым агрегатом. Слить охлаждающую жидкость из радиатора. Отключить провода от датчика

При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения

  1. Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
  2. Установить на место штекер электропроводки и защиту.
  3. Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.

Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик:
Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Для совершения ремонтно-диагностических операций понадобиться некоторый инструментарий, а именно: мультиметр, OBD II – кабель, планшет или ноутбук, а также набор ключей и отверток для демонтажа основных и вспомогательных узлов. Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панелиСамой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Если тестер ничего не показывает то, скорее всего, обмотка сгорела или имеется разрыв контакта с платой.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкойЕще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Замыкание в плате самой приборки

Определение замыканий на плате приборки.

Неоднократно были случаи, когда замыкание в плате приборки приводило к зависанию стрелки. Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.

Зависание, связанное с датчиком температуры

Местонахождение датчика температурыЗависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение.

Крайне редко, зависание стрелки будет связано с неисправностью в электронном блоке управления двигателем. В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

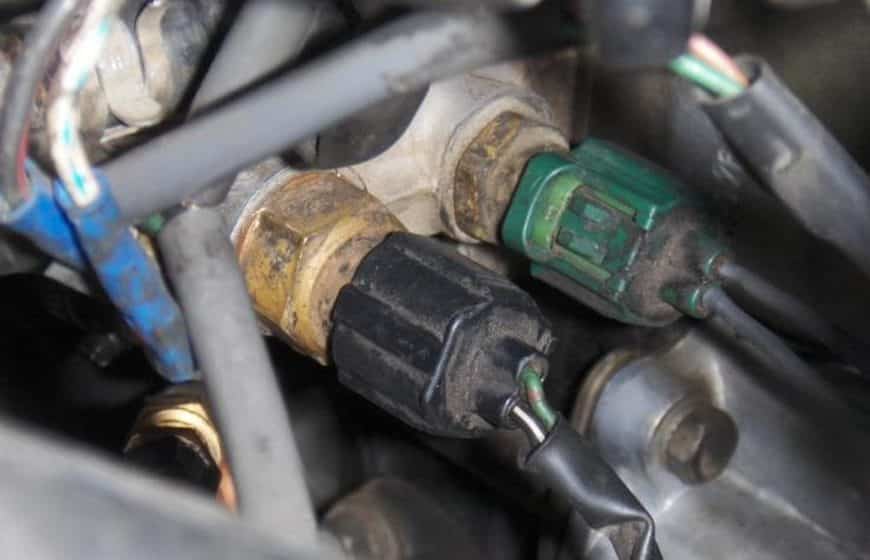

Где находится датчик температуры ОЖ

Для диагностики термистора, надо знать, где именно он находится. У разных транспортных средств эти сведения будут отличаться, что вполне логично. Но можно назвать ряд особых признаков, по которым довольно легко обнаружить место фиксации детали. Данный механизм сегодня в основном можно найти на выпускном патрубке ГБЦ.

У него есть стальная резьба, посредством которой он без проблем вкручивается в небольшое отверстие. В этом случае главное — это обеспечение прямого соприкосновения ОХ и его сенсорного компонента. Благодаря такому нехитрому контакту есть возможность определить точные показания детали.

Два ДТОЖ в основном можно встретить только на мощных либо дорогостоящих автомобилях. То есть, там, где данный параметр наиболее важен, а в ЭБУ есть особые приложения для функционирования привода. Чтобы найти важные сведения об устройстве какого-то транспортного средства, достаточно прочитать техническую документацию либо инструкцию к этому авто.

Проверка работоспособности ДТОЖ

Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя

Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик.
Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля.
Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители.
В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.

Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:

  • мультиметр выставляется в режим омметра;
  • запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
  • щупы мультиметра закрепляются к выходу и корпусу датчика;
  • датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
  • наблюдаем за показателями термометра и омметра.

Они должны сочетаться таким образом:

Показатель температуры:                Показатель омметра:

30                                                             1300-1900

50                                                             580-850

70                                                             270-400

90                                                             150-200

110                                                           85-110

В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.

Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.

Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.

Признаки неисправности датчика температуры

В карбюраторном моторе определить поломку датчика довольно просто. Начнем с того, что сам датчик — это простейший термический резистор, которые меняет свое сопротивление в зависимости от температуры двигателя. Чем выше температура двигателя, тем сопротивление датчика будет ниже. Следовательно именно по этому параметру и судят о его работе. В двигателях с двумя датчиками температуры, для указателя и для ЭБУ отдельно, путать их не стоит, поскольку они имеют разные номиналы.

Выход из строя датчика сопровождается систематическими перегревами двигателя, о чем свидетельствует указатель. Перегревы, однако, могут возникать по многим причинам, среди которых основные:

  • высокая температура окружающего воздуха;
  • забитая система охлаждения;
  • нарушение функций вентилятора охлаждения;
  • утечка антифриза;
  • нарушения функций работы термостата;
  • неэффективная работа помпы.

Существует еще несколько причин перегрева мотора, но о них стоит говорить отдельно.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства

  • При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
  • Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
  • Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
  • При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.

Второй вариант

  • Необходимо взять мультимер и включить его в режиме сопротивления.
  • Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
  • Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
  • После чего, необходимо подключить щупы прибора к датчику.
  • Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
  • Здесь следует следить за показателями сразу двух устройств одновременно.

Замена ДТОЖ

При неисправности искомого датчика для его замены необходимо произвести следующие манипуляции:


Полезная информация
1
остудить мотор, если он работал
2
отключить аккумулятор
3
снять защиту и открутить крепление радиатора
4
перевести регулятор печки в положении максимального нагрева
5
аккуратно открутить крышку и слить жидкость из радиатора и двигателя (нужно делать это предельно осторожно, дабы не залить генератор)
6
снять защиту датчика
7
демонтировать его
8
установить новый
9
провести вышеописанные манипуляции в обратном порядке

Вся вышеописанная информация может быть применена и в случае автомобиля ВАЗ 2115, так как его системы практически идентичны четырнадцатой модели.

Измеритель температуры на ВАЗ 2110 можно применять к системам автомобилей 2111 и 2112

При замене важно соблюдать маркировку прибора, дабы не приобрести неподходящую модель

Необходимые действия аналогичны предыдущему алгоритму — обесточить аккумуляторную батарею, слить охладитель до уровня детектора, снять корпус воздушного фильтра и провода датчика, выкрутить его и заменить новым.

Датчик температуры ВАЗ 2110 расположен в патрубке на головке блока цилиндров.

Почему горит лампочка температуры охлаждающей жидкости

Ранее уже говорилось о том, что индикатор охлаждающей системы горит в том случае, если наблюдается какое-то отклонение от оптимальной температуры. Это может происходить как при повышении температуры двигателя, так и при ее понижении. Зачастую лампочка горит, когда охлаждающей жидкости в баке недостаточно и ее необходимо как можно быстрее залить. Не во всех случаях допускается смешение антифриза, да и вообще охлаждающую жидкость для своей машины следует выбирать очень внимательно.

Стоит особо отметить, что когда при горячем двигателе загорается индикатор охлаждающей жидкости, категорически нельзя заливать антифриз. Необходимо подождать, пока мотор остынет. В противном случае из-за перепада температуры, возникшего между горячими частями двигателя и охлаждающей жидкостью, в головке блока цилиндра возникнут трещины.

Важно также помнить о том, что далеко не всегда лампочка охлаждающей жидкости горит, только если появились какие-либо неполадки с антифризом. Не исключено, что есть неисправность в одном из элементов охлаждающей системы

В этой ситуации стоить обратиться в сервисную мастерскую, в которой при помощи специальной диагностики мастер определит, в чем именно заключается проблема.

Заключение

  • В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
  • Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
  • К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
