Регулируем правильно фары на ВАЗ-2114 своими руками: видео настройки фар

Регулировка фар — настройка оптики на автомобилях ВАЗ

Световой поток должен качественно освещать дорожное полотно впереди автомобиля и часть обочины, не светя слишком высоко.

Если фары светят слишком низко, то водитель не сможет увидеть пешеходов при плохой видимости и с наступлением темноты. В этом случае фары нужно поднять.

Если свет от ламп светит слишком высоко, то он слепит водителей встречного транспорта. В этой ситуации фары нужно опустить.

Процедуру регулировки оптики специалисты рекомендуют проводить хотя бы раз в год. Так как дорожное покрытие часто имеет неровности, угол установки фар меняется, поэтому возникает необходимость в его корректировке. Кроме того, настройка оптики проводится в случаях:

Регулировка должна выполняться на стендах в автосервисах, оборудованных специальными приборами, обеспечивающими точность установки. Но при создании соответствующих условий эту процедуру можно осуществить в домашних условиях. Описание процесса регулировки оптики для конкретной модели транспортного средства можно найти в мануале.

Чтобы правильно отрегулировать фары, необходимо подготовить автомобиль: создать условия, в которых обычно эксплуатируется транспортное средство. Для этого нужно выполнить следующие действия:

Для корректной регулировки фар добиваемся обычных внешних условий, в которых ваш автомобиль пребывает большее время

После подготовительных работ можно приступать к регулировке оптики.

3 Вспомогательная разметка для регулировки света фар

Проводить процедуру настройки оптики самостоятельно лучше в темное время суток, чтобы лучше был виден свет от фар. Машину нужно установить на ровную горизонтальную плоскость перед строго вертикальной стеной. Можно перед машиной соорудить стенд из фанеры или картона. Подойдут для нанесения разметки ворота гаража при условии, что перед ними ровное дорожное покрытие.

Ровность площадки можно проверить с помощью строительного уровня.

На плоскости, которую освещает автомобиль при включении ближнего или дальнего света, для осуществления регулировки света фар нужно нанести разметку. Разметка стандартна для всех марок машин.

Сначала автомобиль нужно подогнать к стене и начертить три вертикальные линии. Центральная линия должна делить условно авто пополам. На рисунке она помечена буквой «О». Две другие должны проходить через центры левой и правой фар, на рисунке они соответственно помечены буквой «А» для левой фары и буквой «В» для правой.

Далее чертим горизонтальные линии. Центральная линия проходит на уровне центра симметрии фар. Для этого замеряем на расстояние до центра ламп от дорожного полотна, отмечаем его на вертикальных линиях и проводим горизонталь, отмеченную на рисунке буквой «М».

Под ней на расстоянии 65-75 мм, в зависимости от модели автомобиля, параллельно проводим вторую горизонтальную линию, обозначенную буквой «N». Точки пересечения вертикальных осей с линией N обозначим «С1» и «С2».

Точка «С1» будет соответствовать центру левой фары, а «С2» — правой.

Чтобы проверить правильность нанесения разметки, нужно подогнать автомобиль к стене или стенду с разметкой на расстояние около 25 см и включить ближний свет. Вертикальная линия «А» должна проходить по центру левого светового пятна, а линия «В» — по центру правого. Затем проверяем правильность проведения горизонтальной линии «М», соответствующей центру фар.

4 Как правильно отрегулировать свет?

Для проведения настройки оптики на ВАЗ 2109, 2107, на Калине и других вазовских моделях автомобиль ставится на расстоянии 5 метров от стенда с разметкой. Открыв капот и сняв все, что мешает работе, например, решетки, включаем ближний свет и начинаем настройку.

Регулировка фар осуществляется с помощью специальных регулировочных винтов. Они расположены на задней части фары с левой и с правой стороны.

Один винт позволяет поворачивать оптический элемент в вертикальной, а второй в горизонтальной плоскости. Для регулировки оптики на Лада Гранта и Приоре понадобится крестовая отвертка или шестигранник на «6», а для Лада Калина — на «5».

Винты перед корректировкой лучше смочить проникающей жидкостью, тогда их будет легче крутить.

Для ламп с раздельным светом необходимо корректировать отдельно ближний и дальний свет

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Демонстрация корректора фар:

Добро пожаловать! Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Диагностика

При возникновении проблем со световой аппаратурой автомобиля следует как можно быстрее выявить причину неисправности и устранить ее. Поиск следует начинать с самых простых и одновременно — наиболее частых причин. Так, если у вас не горит ближний свет ваз 2114 одна фара, то скорее всего причина в том, что перегорела лампочка этой фары.

Одновременное перегорание сразу двух лампочек в обоих фарах также бывает, но крайне редко. Как правило, это происходит при резких перепадах напряжения в сети и сопровождается серьезными повреждениями другой электронной аппаратуры. Проверить исправность лампочек очень просто — стоит лишь заменить их на новые.

Если же после замены новые лампочки также отказываются работать, то следует перейти к следующему этапу — проверке состояния самих патронов. Они очень часто покрываются слоем окислов и перестают передавать ток к лампе. Для того, чтобы это исправить, следует аккуратно зачистить гнезда мелкой шкуркой либо протереть их жесткой тряпочкой, смоченной в керосине либо составе ВД-40. Если это тоже не помогло, то переходим к проверке цепи.

Для того, чтобы проверить целостность электрической цепи, следует «прозвонить» тестером провода, ведущие к фарам от блока предохранителей. Если сигнал есть, значит провода исправны, если нет, значил случился разрыв и провода следует заменить новыми.

Следующим этапом проверки (хотя его можно выполнять и в самую первую очередь) будет проверка предохранителей, расположенных в общем блоке. За защиту фар в данном случае отвечают сразу два 7,5 амперных предохранителя, маркируемых как F12 и F13. Первый из них стоит в цепи правой фары, а второй — левой.

Выход одного из них приведет к поломке света только с одной стороны (эта особенность, наравне с перегоранием одной лампочки, может быть причиной того, почему горит лишь одна фара). Решить указанную проблему крайне просто — следует лишь поменять предохранители на другие, рассчитанные на такую же силу тока.

После того, как все описанные выше методы испробованы, а вы все еще не смогли выяснить, почему не горит ближний свет а дальний горит на ваз 2114, то следует проверить последнюю возможную причину — кнопку включения фар. Сначала следует проверить, как в ней крепятся проводки — не отошли или не окислились они. Если все кажется исправным, то нужно проверить саму кнопку. Самый простой способ сделать это — заменить ее на новую (благо, она стоит чуть больше сотни рублей).

Заканчивая разговор о возможных неисправностях, стоит упомянуть о крайне редкой, но возможной причине — поломке реле К9 (оно располагается в общем блоке). В случае, если полная проверка всех электронных элементов и замена кнопки включения не дали результатов, то следует выполнить замену и этого реле. Такая замена должна помочь исправить ситуацию и вернуть обе фары к работе.

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника

Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля. Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще

При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы

Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах. Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

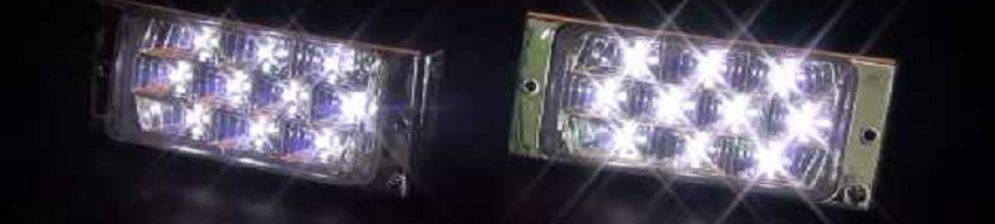

Противотуманные фары

Думая об установке головного света, не стоит забывать про противотуманки. Если реснички на фары ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар, по меньшей мере, не безопасно.

Особых изысков производители фар не придумали насчет них, потому они не вошли в общий блок фар у ВАЗ 2114. Следовательно, монтировать их придется на бампер, отдельно от основной системы освещения дороги.

Особенность противотуманных фар на автомобиле в том, что их луч имеет плоскую и широкую форму свечения, и позволяет пробиваться ему сквозь снег, туман, обеспечивать качественное освещение дорожного пути. Обычные фары с этим не справляются, поскольку буквально врезаются в световую стену. Это процесс отражения света от снега или туманной завесы.

Автомобили ВАЗ 2114 с завода комплектуются противотуманками впереди, однако не всегда их качество на достойном уровне. Плюс внешне хотелось бы большего. Потому при замене передних фар, советуем заодно подумать об установке более эффективных и эффектных противотуманных приборов свечения.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Хотел отрегулировать фары

после тюнинга,а тут вдруг потухла лампа.Предохранитель перегорел и еще один…

Регулировка фар ВАЗ. Сделай Сам!

РЕГУЛИРОВКА ФАР

АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ . РЕГУЛИРУЕМФАРЫ

САМИ.

Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

• произведение разметки по определенным схемам на стене;
• выполнение разметки положения ламп;
• осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

• давление в автомобильных шинах;
• исправность пружин подвески легкового авто;
• нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований:

1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание! На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Примечание! Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Дополнительный видео-ролик: Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Проверка и ремонт системы освещения автомобиля Ваз 2114, Ваз 2115, Ваз 2113 своими руками

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.
