Как поменять тросик сцепления на ВАЗ-2114: фото и видео

Как поменять тросик сцепления на ВАЗ-2114 фото и видео

Заменить трос сцепления на ВАЗ-2114 реально в домашних условиях и не обязательно обращаться в автосервис, где возьмут не малую сумму денег за проведения ремонтных операций. Так, многие автомобилисты, как показывает практика, проводили замену своими руками. Данная статья поведает, как совершить данную процедуру, а также поведает о некоторых нюансах и тонкостях.

Видео о замене тросика сцепления на автомобиле ВАЗ

Видеоматериал расскажет, как заменить трос сцепления, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены

Схема-устройство сцепления автомобиля

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
Находим трос и начинаем процесс демонтажа.
При помощи ключа на 17 откручиваем гайки крепления.
Болты крепления троса под капотом
При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления
Выводим трос с кронштейна и вилки сцепления.
Выводим трос сцепления с посадочного места с вилки
Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.
Скоба педали сцепления под капотом
Отсоединяем ушко крепления троса к педали
Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.
Демонтируем трос полностью
Теперь необходимо разобрать корпус троса и удалить его оттуда.
Устанавливаем новый трос в старый корпус и монтируем на место.
Остальные детали необходимо собрать в обратной последовательности.
После установки изделия необходимо сделать регулировку натяжения троса.
Процесс регулировки троса сцепления

Выбор троса

Старый трос сцепления изношен и требует замены

Исследуя рынок запасных частей при поиске тросика сцепления на ВАЗ-2114, оказалось, что существует оригинальная деталь, а также несколько аналогов, которые по своему качеству ничем не отличаются, а в некоторых случаям даже лучше.

Оригинальный артикул

2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.

Аналоги

Трос сцепления

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Выводы

Заменить тросик сцепления на автомобиле ВАЗ-2114 достаточно легко и просто. Так, любой, даже начинающий автолюбитель, способен сделать это самостоятельно за 1 час у себя в гараже

Особое внимание стоит уделить выбору изделия и качеству

Так, качественная деталь будет служить достаточно долго и весь свой ресурс. Если сам процесс замены показался сложным и невозможным, рекомендуется обратиться в автосервис.

Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

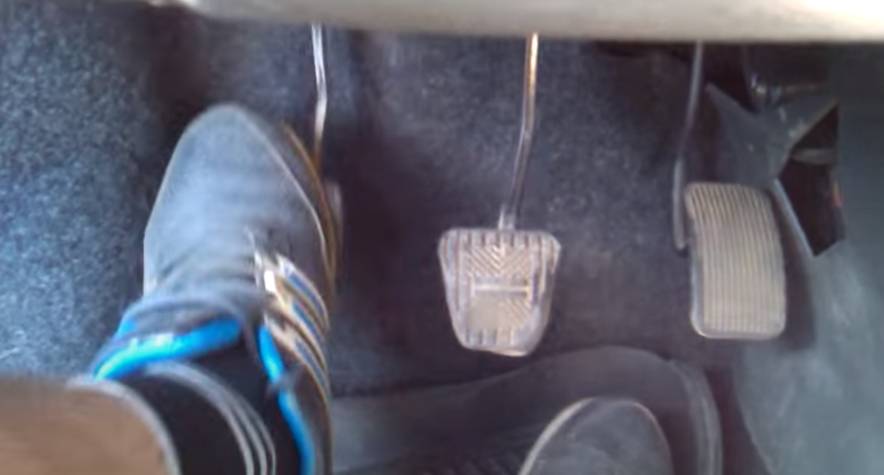

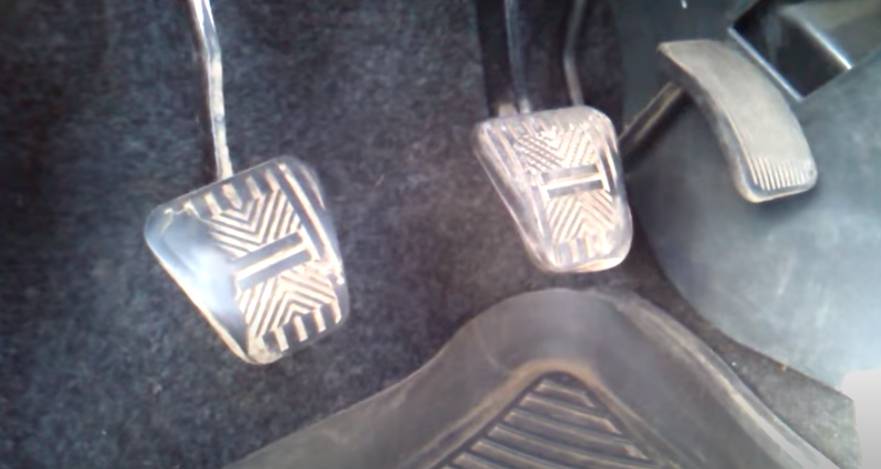

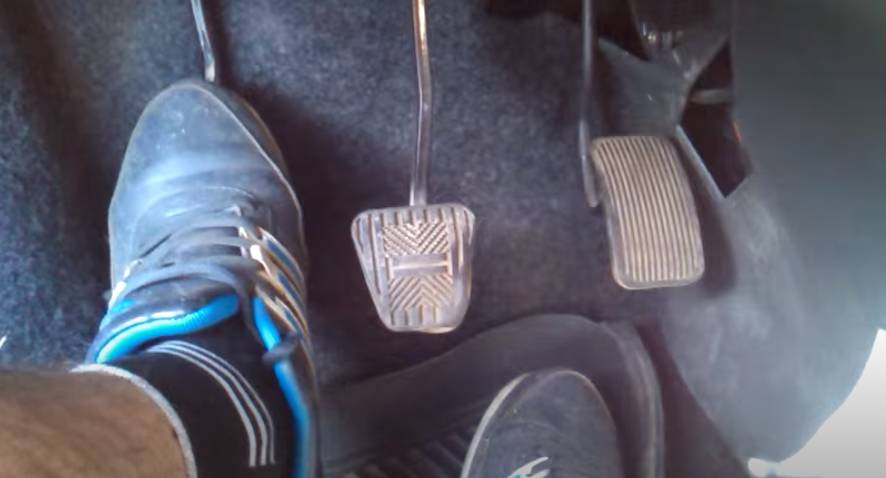

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

рукой педаль опускают на максимально возможный уровень;
затем ее отпускают;
параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

машина устанавливается там, где находится совершенно ровная площадка;
включается первая передача;
плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Замена

Для работ нам потребуется ключ на 17, смазка, линейка и новый трос сцепления.

Открываем капот и отсоединяем клеммы двигателя.
Откручиваем гайки, держащие нижний конец тросика, с помощью ключа.
Вытаскиваем трос и выводим из вилки сцепления.
Переходим в салон.
Под водительским сидением убираем коврик.
Под педалями убираем ковролин.
Вытаскиваем штопорное кольцо и вытягиваем палец, держащий тросик на педали.
Снимаем ушко тросика с крючка педали.
Вытаскиваем тросик. Для этого толкаем его от себя, если он не идет, значит закис. Заливам специальную жидкость и начинаем тянуть туда-сюда. Помощь с другой стороны капота была бы не лишней, но, если желающих нет, можно обойтись и своими силами.
Смазываем крепление на педали и новый тросик смазкой, вставляем трос сцепления на место старой детали.

Установка тросика завершена, но это еще не все.

Замена диска сцепления на 2114

До установки нового троса необходимо снять втулку, осмотреть ее. При обнаружении значительных следов износа нужно заменить ее на новую. Если после замены троса проблемы не исчезли, есть другие изношенные детали.

В большинстве случаев выходят из строя накладки диска сцепления. Необходимо заменить диск сцепления на ВАЗ 2114 (видео ниже)

Для замены отсоединяют КПП от мотора. Для этого потребуются:

Головка и ключ накидной.
Бородок с плоским жалом.
Вороток Г-образный.
Головка на и ключ «32».
Монтировка с изгибом.
Головка и ключ на «15».
Плоская отвертка.
Домкрат.

Отправка диска сцепления. Последовательность действий:

Аккумуляторная батарея и корпус отключается и снимается.
С КПП снимается скоростной датчик вместе со стартером.
Под задние колеса устанавливаются опоры, затягивается ручник.
Левая сторона поднимается со стороны домкрата, снимается левое колесо, а после него правое.
Контргайки отвинчиваются на ступице, снимается рычаг.
Убираются брызговики и защита картера (если есть).
Под мотором ставится опора, производится фиксация в подвешенном положении.
Реактивная тяга и кулиса снимается с КПП. Масло сливается, разъем отключается от выключателя задней передачи.
Ключом «19» отвинчивается коробка. После снятия болтов мотор автомобиля отпускается, КПП отводится от блока. Эту манипуляцию нужно выполнять с помощником.
Оба привода выдергиваются, вместо них устанавливаются заглушки. Они фиксируют главную передачу.
Можно снять КПП. Ключом «8» болты, которые крепят корзину с маховиком, откручивают. Корзину снимают.

Установка КПП выполняется в обратном порядке. Центровка нужна ведомому диску. Ее выполняют при помощи отправки. Отцентрировав диск, затягивают болты, закрепляющие корзину.

Регулировка сцепления на ВАЗ 2110 своими руками

В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

Проверяется ход сцепления;
Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Гайка и контргайка

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

Откройте дверь, ведущую к водительскому месту в салоне.
Присядьте, чтобы оказаться возле педалей.
В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Регулировка

Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.

Процесс настройки заключается в следующем:

Вооружитесь предварительно парой простых ключей на 13.
Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
На нем находится контргайка.
С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.

Регулировку сложной не назовешь, потому нет никакого смысла обращаться на станции технического обслуживания. Ну, разве что у вас много других дел и заниматься автомобилем вам некогда.

Как правильно отрегулировать педаль сцепления

Под педалью сцепления находится гайка. Эту гайку необходимо открутить, для дальнейшей работы с педалью.
Ниже этой гайки расположена контргайка. Закручиваем контргайку до упора.
Под педалью сцепления располагается крепёж, его необходимо закрутить.
Шайбу из резины нужно закрутить до конца, чтобы шайба и вилка располагались плотно друг к другу.
Далее нужно навинтить крепёж на наконечник. Это делается для того, чтобы увеличить педальный ход. Соответственно, чтобы уменьшить педальный ход, необходимо раскрутить этот крепёж. Раскручивать или закручивать крепёж на ваз 2114 рекомендуется до 12-13 мм. Это расстояние является самым благоприятным для использования.
После всех проделанных вами работ, необходимо проверить всё ли правильно функционирует. Для этого вам нужно трижды выжать педаль сцепления. Замерьте длину педального хода. Если расстояние не соответствует необходимому, это значит, что педаль нужно корректировать ещё. Проделать эти работы необходимо до получения необходимого результата.

Поломке и ведения сцепления вашего автомобиля может способствовать несколько причин. Одной из них может быть неправильная или недостаточная регулировка тросика сцепления. Чтобы приступить к регулировке тросика сцепления, нужно найти регулировочную гайку. Регулировочная гайка находится в моторном отсеке автомобиля на оболочке троса привода, которая вставлена в специальный кронштейн. Кронштейн, в свою очередь, закреплён на картере коробки передач.

Для регулировки тросика сцепления нужно выполнить следующие действия:

Одним ключом на 17 мм держим регулировочную гайку.
Другим таким же ключом раскручиваем контргайку на несколько оборотов.
Придерживая контргайку, вращаем регулировочную гайку до необходимого результата. Чтобы увеличить ход педали крутим гайку по часовой стрелке, а чтобы уменьшить – против часовой стрелке.

После того, как вы отрегулировали регулировочную гайку, слегка закручиваем контргайку. Для проверки нажмите на педаль сцепления несколько раз. Если результат вас не устроил и полученное расстояние не соответствует норме, подкрутите гайку пока не добьётесь требуемого результата. Когда полученная цифра придёт в необходимую норму, тогда можно считать, что регулировка подошла к концу. После всех проводимых работ закрутите контргайку.

Самостоятельная регулировка сцепления на ВАЗ 2114

Корзина Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места

Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

Подшипник основного вала, имеющий ролики;
Корпус-защита сцепления;
Втулка опоры вилки;
Выключатель, он же подшипник;
Диск нажима;
Пружина нажима;
Второстепенный диск;
Маховик;
Шкала;
Основной вал коробки передач;
Вторая втулка-выключатель;
Картер;
Вилка выключатель;
Тумблер вилки;
Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

Сцепление в один диск-тормоз;
Тип сухой, замкнутый;
На ведомом диске имеется устройство, гасящее колебания;
Пружина нажима — диафрагменная.

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

Педаль;
Тело троса;
Кронштейн фиксации снизу конца оболочки троса;
Нижний конец троса;
Крепеж;
Кожух;
Привод троса;
Рычаг вилки выключателя сцепы;
Пружина педали;
Трос;
Верхний наконечник троса;
Обойма;
Ось педали;
Стопорные скобы;
Кронштейн тормоза и педали сцепы;
Дистанционная втулка;
Втулка педали сцепления;
Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

Комплект Valeo Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров. Выполнить регулировку сцепы на ВАЗ 2114 не сложно

Но сперва замерьте этот самый ход

Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

Открутить равномерно гайки крепления троса сцепления;
Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
Выполнить натяжение или ослабление троса, в зависимости от ситуации;
Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Поиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

Накладки пассивного диска загрязнились маслом;
С приводом возникли проблемы;
Деформировался нажимной диск;
При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Признаки неисправности подшипника

Выжимной подшипник включается в работу только при переключении скоростей, остальное время находится в состоянии покоя. Его неисправность делает невозможным дальнейшее передвижение автомобиля. Поэтому при первых признаках поломки деталь следует поменять.

Эта деталь может испортиться из-за неравномерных нагрузок на него: при отжатом сцеплении он уходит вместе с ведомым диском назад. Поэтому производители не рекомендуют удерживать педаль сцепления в отжатом состоянии, когда включена передача, так как это увеличит износ и ускорит поломку детали. Изделие достаточно прочное, надежное, редко выходит из строя, чаще всего это происходит на машинах новичков-автолюбителей.

Будет полезно: Руководство, как выставить зажигание на автомобиле ваз 2107 самостоятельно

Признаками неисправности является появление стука, треска, когда водитель выжимает педаль сцепления. При этом увеличивается свободный ход педали. Появление звука в летний период однозначно говорит о поломке, зимой это может быть вызвано изменением размеров стакана подшипника при снижении температуры воздуха.

Благодаря большому запасу прочности, даже при возникновении стука, можно некоторое время поездить, чтобы убедиться в неисправности детали, если усилится звук. Другими признаками являются появление запаха гари при пробуксовке автомобиля, перегрев двигателя, увеличение расхода топлива.

Замена троса сцепления на Дэу Матиз

Замена троса сцепления на Фольксваген Гольф

1). Вставляем отвертку между рулевой колонкой и педалью сцепления и подводим ее к возвратной пружине. Нажимаем на педаль сцепления и отсоединяем возвратную пружину от педали сцепления, сняв обивку пола с левой стороны (со стороны водителя).

2). Несколько раз подряд снимаем педаль сцепления до упора, чтобы сработал механизм автоматической регулировки зазора.

3). Снимаем трос сцепления (1 и 2 – положение стопорной скобы при снятии троса сцепления).

4). Работаем в моторном отсеке. Сдвигаем стопорную скобу не верхушке защитного резинового чехла механизма регулировки в положение 1, перемешиваем ее прорезью по тросу.

5). Беремся за верх и низ механизма регулировки и сжимаем его. Надеваем боковые концы на выступы по бокам механизма регулировки. В случаи, если механизм не удастся сжать, то это нам говорит о том, что трос поврежден. Демонтаж проводим выломав его.

6). Поднимаем рычаг выключения сцепления и отсоединяем от него трос сцепления вместе с упорами и резиновым амортизатором.

Примечание. Если на тросе сцепления стопорной скобы уже нет, то можно использовать самодельный, сделав его из куска электрического провода.

7). Снимаем облицовочные панели под рулевой колонкой и отсоединяем монтажный блок от крепежных винтов.

8). Отсоединяем троса сцепления от узла (1 – хомут; 2 – стопорный элемент; 3-пластина).

Высвобождаем электрические кабели из хомута (1), надеваем на защелкивающий стопорный элемент (2) в сторону кронштейна оси педали и осторожно снимаем пластину (3), расположенную между корпусом монтажного блока и кронштейном оси педали, надавив на нее в направлении, указанном стрелкой, в сторону приборной панели, пока она не освободиться от фиксаторов.. Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут

Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

10). Отсоединяем трос сцепления от педали и вытягиваем трос через резиновую направляющую переборки в моторный отсек.

11). Освобождаем трос от креплений и извлекаем из моторного отсека.

12). Установку троса сцепления производим в последовательности, обратной снятию.

Симптомы: резко «упала» педаль сцепления, сцепление не откликается на нажатие приводной педали, снизилась эффективность сцепления.

Возможная причина: поврежден или порван трос сцепления.

Инструменты: плоская отвертка, гаечный ключ «на 17» (2 штуки).

Работы по регулировке осуществляйте в смотровой канаве или на подъемнике.

1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два ключа «на 17»).

2. Извлеките трос из гнезда кронштейна.

3. Выведите поводок троса из вилки выключения сцепления.

4. В салоне под приборной панелью подденьте стопорную скобу пальца педали сцепления (используйте отвертку).

5. Снимите скобу.

6. Снимите верхний наконечник троса с пальца педали сцепления.

7. Выньте трос сцепления сквозь отверстие в щите передка кузова.

8. Установите новый трос сцепления.

9. Осуществите сборку в обратной разборке последовательности.

10. Отрегулируйте сцепление:

10.1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два гаечных ключа «на 17»).

10.2. Изменяйте положение наконечника оболочки троса вращением гаек. Таким образом устанавливаем необходимый ход педали сцепления.

10.3. Несколько раз выжмите до упора педаль сцепления в целях проверки величины хода.

10.4. Затяните гайки крепления.

Примечание. Величина хода педали сцепления до упора в пол должна быть в интервале от 125 до 135 мм.

Меняем тросик сцепления на ВАЗ-2114 своими руками (видео внутри)
