Детализация
Элементы узла на переднем тормозном механизме:
- Чехол пылезащитный;
- Держатель для колодок;
- Прокладка для защиты от шума и пружина;
- Две колодки: внутренняя, имеющая индикатор износа и внешняя;
- Крепящие пластинки;
- Чехол цилиндра и поршень;
- Суппорт;
- Скоба;
- Выпускной воздушный клапан;
- Прокладка, втулка, штифт, уплотнитель.
Для десятых – двенадцатых моделей ВАЗ эти узлы конструктивно одинаковы, отличается только скоба суппорта ВАЗ 2110. Поэтому становится возможной установка не только «родного» узла, но также из «родственных» моделей. Естественно, при этом нужна замена самой скобы.
Замена колодок ВАЗ 2112
Добро пожаловать!Тормозные колодки — они располагаются как сзади так и спереди на автомобиле, благодаря ним и осуществляется его торможение, потому что колодки соприкасаются с какой либо поверхностью (К примеру передние колодки, соприкасаются с тормозным диском, а задние уже с тормозным барабаном) и тем самым возникает очень сильное трение, которое и заставляет автомобиль остановиться, а так же всегда помните то что тормозные колодки играют очень большую роль в остановке автомобиля и поэтому их выбор, зависит напрямую от того как будет (Быстро или медленно) останавливаться автомобиль в экстренной ситуации.
Примечание!Для замены колодок нужно вам будет запастись: Струбциной с помощью которой вы утопите тормозной цилиндр во внутрь, кроме неё ещё нужна будет металлическая щётка который вы будете очищать весь тормозной механизм от грязи и понадобится спирт, чтобы лучше грязь счищалась, только кроме спирта больше нечего использовать мы вам не рекомендуем, особенно при убирание грязи с тормозного механизма пользоваться бензином или же дизельным топливом категорически запрещёно, поэтому учтите для себя это!
Где находятся передние тормозные колодки?На всех автомобилях включая классику и семейства девяток, десяток и т.д.
Передние колодки находятся во внутренней части суппорта, для того чтобы их увидеть нужно будет либо снять колесо либо же иметь литой или кованный диск очень большого диаметра, через который и можно будет увидеть тормозные колодки, для наглядности на фото ниже их местонахождение в суппорте указано стрелками:
Когда нужно менять передние тормозные колодки?Если говорить про их внешний вид (Для этого придётся снять с автомобиля колодки), то их нужно менять в случае если на них начали появляться большие трещины, да и даже маленькие глубокие трещины могут сказать о том что колодки тоже бы нужно заменить, кроме того не допускается чтобы на накладках которые присутствуют на колодках были следы масла, а так же они не должны быть менее 2 мм.
Примечание!Чтобы вы понимали что это за накладки о которых идёт речь, то в таком случае просмотрите чуть ниже фото на котором красной стрелкой показана та самая тормозная накладка, а уже синей показан корпус этой накладки который выполнен из металла и всё это в совокупности называется колодка! (Данная накладка кстати, должна очень прочно стыковаться с корпусом и не должна будет она болтаться или отходить, поэтому если вы обнаружите такое, то немедленно замените колодку на новую в вашем автомобиле)
Примечание!Так вот насчёт второго способа проверки, автомобили десятого семейства оснащались датчиками износа тормозных колодок, то есть когда колодки у вас стёрлись то в таком случае высвечивается индикатор на приборной панели который вам об этом и сообщает, но любой датчик может врать и поэтому на 100% им верить не имеет никакого смысла, потому что данный датчик в добавок располагается в тормозной системе автомобиля, а при езде она больше всего подвержена попаданию влаги на неё и поэтому данный датчик буквально за небольшое время приходит в негодность (Ржавеет от влаги он)!
Как заменить передние тормозные колодки на ВАЗ 2110-ВАЗ 2112?
Примечание!Запомните раз и на всегда, колодки заменяйте только лишь в комплекте, то есть если вы решили поменять передние то и с правой стороны, а так же с левой их меняйте, потому что когда на одной стороне оставляешь поношенные уже немного колодки то они хуже будут тормозить, тем самым новые будут лучше схватывать (От фирмы производителя и от качества колодок это зависит, так что даже новые колодки могут хуже схватывать старых) и автомобиль будет неровно тормозить, тем самым вы создаёте аварийную ситуацию в связи с которой при экстренном торможение ваш автомобиль будет уносить в сторону от направления вашего движения!
Перед началом работы, так же снимите нужно колесо с автомобиля, если вы не знаете как это сделать, то в таком случае изучите статью под названием: «Правильная замена колёс на автомобиле»!
Замена тормозного диска ВАЗ 2110
Резину нужно менять каждый сезон, советуем вам при этом также смотреть в каком состоянии находятся ваши диски и колодки, это предельно важно, потому что главное не упустить момент замены. Тормозные диски, по крайней мере на автомобиле ВАЗ 2110 служат большое количество времени
Они могут эксплуатироваться до 150 тысяч километров. Но тут как говорится, вечного не существует абсолютно ничего. Заводская комплектация предусматривает в себя наличие тормозных дисков R14, это для шетнацатиклапанных. А вот для восьмиклапанных устанавливаются диски R13. Помните, что диски R14, на диски тринадцатого радиус нельзя. Когда вы будете покупать диски, обязательно смотрите какого качества вы берете детали. Вы можете приобрести у проверенных компаний и выбирать хороших производителей. Диски должны быть максимально точного исполнения, учитывается качество сплава. Если у вас вентилируемый диск, то тогда нужносмотреть на толщину дисков. ЧТо нам нужно для того, чтобы заменить тормозные диски? — Домкрат. — Головка торцевая на «семь» с небольшим воротком. — Головка на «тринадцать». — Ключ рожковый на «семнадцать». — Ключ балоный. — Молоток, небольшая плоская отвёртка. — Щётка, которой можно почисить по металлу. — Смазка ВДешка. — Новый диск в оригинальном исполнении ВАЗ 21123501070. Помните, что менять диски нужно попарно, точно также как и колодки. О причинах неисправности дисков: Диски состоят из чугуна. Толщина минимальная, которая допускается при износе — это практически 18 миллиметров. Если у вас не вентилируемые диски, то минимальная толщина около 11 миллиметров. Если вы не правильно выберете колодки, возможно это негативно в дальнейшем отразится на состояние дисков. Также выбирать дешёвые колодки совершенно нельзя. Если вы затягиваете с заменой колодок, то чаще всего после этого придётся выкинуть и сами диски. Но в очень редких случаях их можно восстановить при помощи специальной проточки. Также на эту процедуру нужно будет отправить те диски, которые имеют большие повреждения и задиры, а также большие следы ржавчины. По каким признакам можно понять, что тормозной диск неисправен? — Стуки во время торможения, скорее всего это не правильная установка или не качественный диск. — Стуки во время езды, скорее всего это говорит о том, что нарушена симметрия диска, а также деталь изготовлена из некачественного материала. — Небольшие механические повреждения, которые появляются после торможения. Скорее всего это происходит из-за использования не качественного сплава чугуна. — Большой риск износа диска, который говорит о том, что скорее всего на автомобиле установлены не качественные колодки. — Биение после того, как вы тормозите. Чаще всего это свидетельствует о том, что диски слит из некачественного чугуна.
В начале нам нужно взять ключ на «тринадцать» и аккуратно выкрутить болты, которые удерживают болты, крепящие передние колеса.
Перед автомобиля, следующим действием нам нужно аккуратно приподнять.
Болты следующим действием выкручиваем до конца.
Колес демонтируем.
Поворотный кулак прокручиваем, чтобы он вышел наружу.
Далее воспользуемся щёткой по металлу и суппорт почистим от гряз и т.д
Колодки при помощи отвёртки вам нужно аккуратно раздвинуть, также подойдёт и монтажная лопатка.
После возьмите отвёртку и расконтрите шайбу, они удерживают болты, которые удерживают суппорт.
Возьмём ключ торцевой и выкрутим верхний, а также нижний болт крепления, подойдёт и головка на «тринадцать».
Шланг тормозной нам нужно достать из кронштейна. Суппорт тормозной прокрутите по направлению часовой стрелки и достаньте его
Суппорт подвяжите, нужно сделать это таким образом, чтобы шланг не был сильно натянут.
Тормозные колодки далее достаём.
Направляющую достаньте.
Болты при помощи ключ на «семнадцать» выкрутите скобу суппорт, которая удерживает деталь.
Скобу снимите, нам нужно её убрать для того, чтобы подобраться к тормозному диску.
ЧТобы диск снимался хорошо, возьмите смазку и обработайте детали.
Винты, которые крепят диск зачастую прикипают, чтобы их выкрутить нужно длительное время стучать вокруг диска тормозного.
Берем головку торцевую на «семь», выкручиваем пару винтиков.
Чтобы ступице не навредить нам нужно диск аккуратно обстучать, а после демонтировать.
Если у вас не получается снять, то можете воспользоваться специальным съёмником. Конечно не у всех он есть, многие используют средства подручные.
Поверхность ступицы аккуратно почистите.
Теперь можете взять диск новый.
После можете установить его.
Закрутите и хорошенько затяните болты. Ну а после можете собрать и установить детали в обратном порядке.
Camp Jeep: когда в одном месте собираются самые крутые внедорожники
Смотреть все фото новости >>
Устанавливаем новые задние колодки ВАЗ 2112: пошаговая инструкция
Для монтажа нового комплекта тормозных колодок на задние колеса ВАЗ 2112 потребуется также от часа свободного времени и наличие пассатижей, баллонного и гаечных ключей, а также зубила и молотка. Чтобы заменить тормозные колодки потребуется:
- Под передние колеса транспортного средства подложить противооткатные упоры, а затем поддомкратить заднюю часть автомобиля;
- Далее с помощью гаечного ключа на «12» выкручиваем направляющие и демонтируем крепления, фиксирующие полуоси барабанов;
- Затем требуется демонтировать сам барабан – при затруднительном извлечении допускается аккуратно выбить деталь зубилом и молотком, однако, чтобы не повредить сам барабан во внутреннею часть изделия требуется подложить деревянную подставку;
- Теперь с помощью пассатижей извлекаем верхнюю и нижнюю пружины колодок, после чего демонтируем центральную пружину – это позволит снять тормозные колодки;
- После извлечения фиксирующей планки, снимаем заднюю фиксирующую пружины и демонтируем тормозные колодки. Снимая заднюю колодку требуется предварительно отсоединив фиксирующий крюк, ведущий через трос к стояночному тормозу;
- Во время установки новых колодок могут возникнуть трудности монтажа, которые объясняются большой выработкой ресурса барабана – для удобства можно воспользоваться двумя монтировками и по максимуму сблизить колодки между собой.
На данном этапе процедура замены завершается, монтаж новых колодок на втором колесе осуществляется аналогично, а сборка тормозной системы происходит в обратном порядке.
В случае установки дисковых тормозов на задние колеса ВАЗ 2112 процедура замены будет осуществляться аналогично с передними.
Меняем задние тормозные колодки на ВАЗ-2110 и выбираем какие лучше
Нагрузка на задние тормоза во время торможения гораздо меньше, чем на передние. Однако это не отменяет необходимость следить за задним тормозным механизмом. Вазовское десятое семейство не исключение. Замена задних тормозных колодок на ВАЗ-2110 проводится по мере их износа , а когда, как и какие колодки лучше выбрать, разберёмся вместе.
Когда менять задние тормозные колодки на ВАЗ-2110
Без разборки тормозного механизма толщину накладок не измерить, но в этом случае поможет ручник. Если при подтяжке ручника гайка уравнителя упирается в конец штока, но до полной блокировки колёс ещё далеко, при полностью затянутом ручнике колеса не блокируются, скорее всего, колодки износились до предела.
Стуки и скрипы
Кроме этого, стук в задних тормозных механизмах, скрип при торможении, попадание на накладку тормозной жидкости или масла, сколы и трещины на поверхности, а также заклинивание одного из колёс из-за оборванной накладки заставят нас заняться заменой колодок.
Инструмент
Для работы нам пригодится такой набор инструментов:
- слесарный молоток;
- резиновый рихтовочный молоток или деревянная проставка;
- стальной стержень с крюком на конце для снятия и установки пружин;
- монтировка;
- стандартный набор инструмента и проникающая смазка.
Необходимый инструмент для замены колодок.
Алгоритм работы
Если все это есть под руками, включая новые колодки, приступаем к работе:
- Ставим автомобиль на подъёмник или смотровую яму, срываем колёсные болты.
- Вывешиваем одну сторону на домкрате, если мы работаем на яме.
- Снимаем колесо.
Поддомкрачиваем часть кузова и снимаем колесо.
Ключом на 12 отворачиваем две направляющих шпильки и демонтируем барабан.
Но если он не поддаётся, спускаемся под машину и постукиваем по периметру барабана резиновым или деревянным молотком. Не получается, обильно наносим проникающую смазку на место посадки барабана на ступицу, ждём 5–10 минут и повторяем процедуру. Можно взять более тяжёлый молоток, но бить им прямо по барабану нельзя, он расколется. Ударяем по нему через деревянную проставку, равномерно прокручивая.
Снимаем разжимную планку.
Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса.
Осматриваем колодки и тормозной механизм на предмет поломок, утечек и т.д.
После демонтажа
Обратите внимание на состояние тормозного цилиндра и пыльников
- Смотрим на уровень тормозной жидкости, если бачок полный, отбираем небольшое количество шприцем.
- Снимаем со старой колодки рычаг привода ручника и устанавливаем его на новую.
Установка новых колодок проводится в обратном порядке , но во время установки необходимо максимально утопить поршни рабочего цилиндра. Это можно сделать монтировкой, уперев её в бортик тормозного щитка и новую колодку. Не забываем после установки отрегулировать натяжение троса ручного тормоза.
Видео о замене задних тормозных колодок ВАЗ-2110
Выбираем лучшие колодки
Всё-таки, тормоза это безопасность. Рынок предлагает около двух десятков разных колодок, отличающихся ценой, страной производства и статусом бренда. Правда, по ценам разница не так велика, о чём можно судить из списка наиболее популярных комплектов:
- Самые недорогие колодки можно купить за 480–500 рублей комплект. Их выпускает отечественное предприятие ARTEX . Каталожный номер всех десяточных задних колодок 2108–3502090 . Колодки не примечательны ничем, кроме того, что боятся перегрева — теряют при 150 градусах около 40% фрикционных свойств.
- Комплект ВАЗИНТЕРСЕРВИС , при цене около 580–600 рублей показали себя достойно. Единственный минус — невысокий ресурс и тоже не любят высоких температур.
Задние тормозные колодки ВАЗИНТЕРСЕРВИС.
Тормозные колодки задние FERODO.
Колодки заднего тормоза ALLIED NIPPON.
Тормозные колодки LUCAS.
Удачного всем выбора, стабильных тормозов и солнечных дорог!
голоса
Рейтинг статьи
Как поменять колодки на ВАЗ 2110, 2111 и 2112
Эффективность работы тормозов — важнейший из критериев безопасной езды. При этом тормозные механизмы имеют расходную деталь — колодки, которые непосредственно участвуют в процессе остановки транспортного средства. От их состояния и степени износа зависит тормозной путь автомобиля, а также комфорт замедления. Как определить срок замены задних и передних колодок на автомобилях ВАЗ «десятого» семейства и непосредственно выполнить работы по замене своими силами?
Когда требуется замена колодок и как определить степень их износа?
Срок службы колодок на автомобилях ВАЗ-2110 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.
Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.
Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.
Разница в толщине старых и новых колодок
Необходимые инструменты, что поменять детали
Поменять колодки на ВАЗ-2110 своими силами не составляет особого труда при наличии базовых навыков. Для этого потребуются:
- ключи на 13 и 17,
- обычные кусачки,
- домкрат для поднятия автомобиля.
Если меняются задние колодки, то в наборе должны быть:
- головка «на 7» с воротком,
- плоскогубцы,
- головка «на 30» в случае, если возникнут трудности со снятием барабана.
Процесс замены передних тормозных колодок на ВАЗ 2110, 2111, 2112
Замена передних колодок у автомобилей «десятого» семейства достаточно проста. Для этого необходимо:
- Поддомкратить автомобиль и снять переднее колесо.
- Отогнуть стопорную пластину, получив доступ к болту и открутить его, установив внутрь ключи «на 17», а сверху – «на 13».
Отгибаем стопорную пластину
Отворачиваем нижний крепёжный болт
Демонтируем болт и пластину

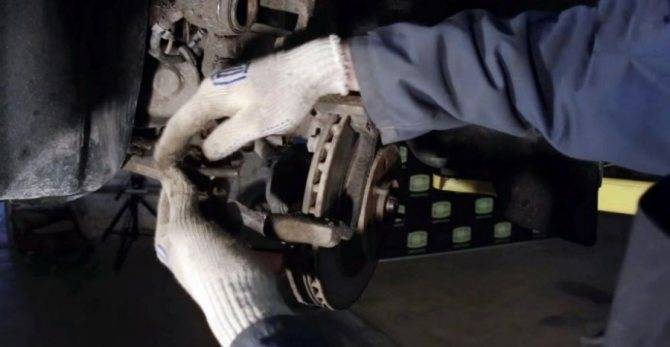

Поддеваем суппорт отвёрткой, чтобы открыть его
Вытаскиваем изношенные тормозные колодки
Процесс работы занимает порядка 30 минут для одного колеса и может быть выполнен с минимальными знаниями в сфере авторемонта.
Как менять передние своими руками: видео
Как заменить задние
Замена задних колодок на автомобилях серии ВАЗ-2110 и их производных несколько сложнее, поскольку они имеют барабанный тип. Работы по замене осуществляются следующим образом:
- Поддомкрачивается задняя часть автомобиля, после чего снимается колесо.
- Выкручиваются направляющие шпильки, расположенные на барабане (в случае закисания шпилек возможно снятие барабана вместе со ступицей после её откручивания).
Работа проводится ключом на 12
Лучше простукивать через деревянную проставку
Либо с помощью монтажной лопатки
Видео: Как снять и поставить задние тормозные колодки на десятке
Устранение возможных проблем при замене
Сложностей при замене тормозных колодок возникает сравнительно немного. Как правило, они связаны с закисанием болтов от воздействия ржавчины. Наиболее сильно коррозии подвержены элементы барабана — крепёжные шпильки. В случае возможных трудностей барабан снимается вместе со ступицей заднего колеса, а при откручивании шпилек допускается использовать проникающую смазку типа WD-40
Тем не менее при работе с тормозными механизмами использовать смазочные материалы следует крайне осторожно, не допуская их попадания на рабочую поверхность колодок или диска (в случае с передними колёсами). В противном случае эффективность работы тормозов может существенно снижаться вплоть до сильного проскальзывания между рабочими поверхностями колодки и накладок барабана либо диском
Подводя итог, можно отметить простоту замены тормозных колодок на ВАЗ-2110. Процедура не требует специальных навыков и инструмента, её можно делать в обычном гараже без особых трудностей. Знание очерёдности операций при замене позволяет выполнить данную процедуру быстро и эффективно.
