Интеркулер в автомобиле: принцип работы устройства и способы ремонта своими руками

Зачем в автомобиле нужен интеркулер

Практически любой современный дизельный двигатель оснащается интеркулером. Несмотря на всевозможные разновидности подобных устройств, основное их назначение остаётся неизменным – понижение температуры нагнетаемого воздуха. Как правило, промежуточный охладитель устанавливается непосредственно после турбины. Воздух, проходя через трубки представленного устройства отдаёт большую часть тепла и, будучи охлажденным, поступает в камеру сгорания двигателя.

Охлажденная воздушная смесь обладает большей плотностью. Такая консистенция наиболее оптимальна с точки зрения эффективной работы любого двигателя. Чем больше плотность воздушной смеси, тем значительнее объём поступившего в камеру сгорания воздуха. Такая смесь будет способствовать более высокому давлению внутри цилиндров, что существенно повысит КПД дизельного двигателя.

Сама конструкция интеркулера выполнена таким образом, чтобы проходящий через него воздух не встречал на своём пути каких-либо препятствий. В противном случае, это бы повлекло за собой снижения давления, нагнетаемого турбиной воздуха, что неблагоприятно отразилось бы на эффективной работе мотора.

Принципиальное расположение теплообменника может варьироваться, в зависимости от особенностей подкапотного пространства конкретного автомобиля. В большинстве случаев его монтируют перед основным радиатором системы охлаждения, либо в боковой части у крыла.

Полезная площадь охлаждающих элементов теплообменника рассчитывается индивидуально, для каждого отдельно взятого типа дизельного двигателя, с учетом его технических характеристик и условий эксплуатации.

Расчет размера интеркуллера

Компоновка подкапотного пространства современных автомобилей, как правило, не позволяет особо развернуться в фантазиях самостоятельных доработок. Несмотря на компактность воздушно-жидкостных теплообменников, места даже для их установки найти крайне тяжело, если оно не было предусмотрено производителем. Воздуховоды фронтальных интеркуллеров «упаковать» в моторном отсеке несколько проще. У каждой из применяемых на автомобилях конструктивных схем теплообменников есть свои преимущества и недостатки. Интеркуллер типа воздух/воздух намного проще по конструкции и имеет большую тепловую эффективность на высоких скоростях. Кроме того, такой тип теплообменников более надежен, дешевле и обладает лучшей ходимостью, поскольку его каналы не подвержены коррозии и накапливанию отложений жидкостной системы охлаждения.

Жидкостные интеркуллеры эффективней на низких скоростях, что дает преимущество машинам на старте и в соревнованиях на коротких дистанциях. Отклик на педаль акселератора с ними тоже лучше. Поскольку конфигурация подобной схемы, как правило, более компактна, в них меньше падение давления. К тому же, такая система меньше подвержена износу компрессорной части чарджера. Но сложность жидкостной системы все же не способствует ее распространенности, тем более, среди машин с самостоятельно построенными системами наддува.

Поэтому рассматривая формулу расчета системы охлаждения надувного воздуха, будем ориентироваться на теплообменники воздух/воздух, расположенные на автомобиле фронтально.

Так почему он так полезен авто?

Разумеется, для спокойной и небыстрой езды его присутствие под капотом вообще не обязательно. Интеркулер что это такое в автомобиле? Это хорошая страховка двигателя от перегрузов и перегрева, а также обеспечение более высокий продуктивности работы мотора. Тяга машины становится выше на 15-10 лошадей. Это хорошая цена за немного трудов с монтажом, и редкими проверками на поврежденности дополнительного охлаждения.

Покупка обойдется где-то в 5000 рублей, если купить вполне обычный интеркулер, без дополнительных примочек. Есть такие агрегаты, которые стоят порядка 100 тысяч рублей!

Водяные опрыскиватели и высокая скорость – это лишь небольшой ряд преимуществ этих интеркулеров. Но они нужны для профессиональной езды, где скорость играет фундаментальную роль. Для обычной же дорого, вполне сойдет простенький интеркулер, который в руках надежного водителя будет служить верой и правдой долгие годы. Особенно круто когда в автомобиле Ока стоит интеркулер.

Устройство и принцип работы

Это довольно простое устройство, по своему внешнему виду напоминающее радиатор охлаждения в двигателях внутреннего сгорания. Принцип работы также не отличается сложностью — разогретый воздух охлаждается благодаря прохождению через систему трубок и сот, где на него воздействует либо жидкость, либо встречный поток охлажденного газа.

Таким образом по принципу охлаждения выделяют два основных типа:

  • воздух — вода;
  • воздух — воздух.

Устанавливают радиатор интеркулера в различных местах под капотом: со стороны левого или правого крыла, непосредственно за бампером перед основным радиатором охлаждения, сверху над мотором. Большинство автопроизводителей устанавливают решетку интеркулера либо сбоку возле крыла, либо за бампером, так как площадь охлаждения будет большей, соответственно работать устройство будет более эффективно.

Стоит заметить, что даже при охлаждении входящего атмосферного кислорода на 10 градусов можно достичь улучшения тяговых показателей силового агрегата на 5 процентов. Более того, согласно исследованиям, охлажденный воздух можно дополнительно сжимать, из-за чего его объем поступления в цилиндры увеличивается.

//www.youtube.com/embed/wUVfKJsPc8s

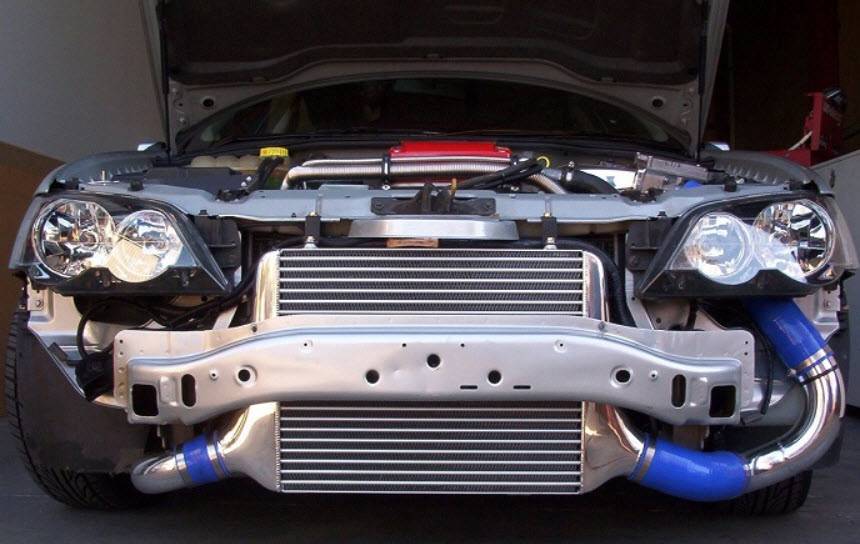

Изделие устанавливают в передней части авто, позади бампера или радиаторной решетки (между впускным коллектором и турбонагнетателем). Это позволяет агрегату захватывать первый, прохладный воздух, идущий в машину. В процессе работы устройство охлаждает попадающие в него воздушные массы почти на 70%.

Интеркулер можно установить и на нетурбированном моторе, но в этом нет никакой необходимости, так как такие силовые агрегаты используют не сжатый, а обычный воздух.

Теплообменник этого типа не просто понижает рабочую температуру и предупреждает преждевременный износ двигателя, но и позволяет улучшить эксплуатационные характеристики авто.

Почему такой элемент не встретить на атмосферных ДВС? В таких двигателях кислород поступает за счет разрежения во впускной системе (оно создается, когда поршень двигается вниз). На турбированных же воздух нагнетается принудительно крыльчаткой компрессора. Так как кислорода больше, а объем впускной системы маленький (не более чем на атмосферных ДВС), то он начинает сжиматься. Из законов физики мы знаем, что при сжимании воздух нагревается. Чем это вредно? Горячий воздух – враг ДВС. Он влияет на производительность мотора, также может случиться детонация. Чем холоднее воздух, тем лучше. Поэтому интеркулер и устанавливается на турбированные авто (зачастую его устанавливают за фильтром перед коллектором).

Зачем нужен интеркулер на дизеле

Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны. Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора. Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер.

Интеркулер, для чего он нужен?

Повышение мощности ДВС решается довольно-таки просто – необходимо обеспечить в цилиндрах двигателя оптимальные условия для сгорания топлива. Однако подобная задача только на первый взгляд кажется простой. Для подачи дополнительного кислорода в мотор используется специальное устройство – турбина, которая сжимает атмосферный воздух, и в таком виде он поступает в ДВС. Чаще всего подобными изделиями оснащается дизель.

Следствием того, что атмосферный воздух сжимается, происходит увеличение его плотности, что обеспечит поступление в мотор большего количество кислорода. Однако по законам физики, при сжатии газа происходит повышение температуры, а подача в дизель горячего воздуха – один из возможных вариантов быстрого его разрушения. Поэтому для снижения температуры сжатого воздуха используется такое устройство, как интеркулер.

Как работает интеркулер

Что это такое, и как он работает, поможет понять приведенный рисунок. Принцип, по которому работает интеркулер, такой же, как у системы охлаждения двигателя – теплообмен или охлаждение нагретого вещества холодным. Прежде, чем дальше рассматривать вопрос – зачем нужен интеркулер, необходимо отметить, что он может быть двух типов:

  1. Воздух-воздух. При таком подходе используется специальный радиатор интеркулера, в котором сжатый нагретый воздух отдает свое тепло в атмосферу. Это наиболее распространенный вариант построения системы охлаждения подобного типа, благодаря простоте конструкции.
  2. Воздух-вода. После компрессора воздух проходит через радиатор интеркулера, омываемый водой. Отличается компактными размерами и высокой эффективностью работы. Однако для этого необходимы дополнительный радиатор охлаждения жидкости, насос для обеспечения ее циркуляции и блок управления.

Независимо от того, каким образом построена система, принцип, лежащий в основе работы интеркулера, одинаковый – температура сжатого компрессором воздуха уменьшается, для чего он поступает в радиатор интеркулера. Так что, по сути дела, интеркулер является радиатором охлаждения, представляющим собой набор трубок, обладающих хорошей теплопроводностью, вследствие чего излишек тепла отводится наружу и снижается температура воздуха, поступающего в дизель.

Что такое интеркулер в автомобиле

Надо отметить, что конструктивно интеркулер может быть выполнен горизонтальным и вертикальным. Какой лучше использовать, а также какой радиатор интеркулера устанавливать на автомобиль, зависит от места в подкапотном пространстве. Устройство, работающее по принципу «воздух-воздух», отличается большими габаритами, а к его месту установки предъявляются высокие требования.

Кроме того, необходимо учитывать, что подобные изделия критичны к состоянию охлаждающей поверхности. Если она загрязнена, есть ее локальные повреждения, то эффективность работы всего устройства снижается. Наилучшим вариантом считается, когда такие изделия установлены перед радиатором охлаждения. Надо отметить, что ошибка с выбором места установки может привести к нарушению всей работы интеркулера. Не будет выполняться главный принцип работы – вместо того, чтобы отдавать температуру, воздух может нагреваться из-за ее высокого значения в подкапотном пространстве, вследствие чего дизель станет работать только хуже.

Поэтому гораздо удобней интеркулер, работающий с использованием воды. Кроме того, что ему требуется для установки меньше места, применение воды повышает его эффективность в несколько раз. Однако подобное устройство для своей работы требует задействовать дополнительные элементы.

Простое техническое решение, в основе которого лежит принцип принудительного охлаждения сжатого воздуха, подаваемого в дизель, позволяет повысить мощность мотора за счет обеспечения условий для оптимального сгорания топлива. Дополнительным преимуществом будет улучшение экологических показателей работы двигателя.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

  1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
  2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
  3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
  4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Эффективность интеркулера

Эффективность близких по размерам интеркулеров не одинакова вследствие их конструктивных особенностей. Производители иллюстрируют техническое описание своей продукции графиками эффективности в зависимости от плотности надувного воздуха. проходящего через теплообменник. Эффективностью интеркулера (Ei) называют отношение падения температуры в теплообменнике (ΔT) и нагрева воздуха в компрессоре (ΔTс):

Еi= ΔT/ ΔTс=(Т1-Т2)/(Т1-Та1).

По графикам эффективности производится окончательный выбор оптимального теплообменника из предварительно составленного по вычисленным габаритам ряда.

Разновидности интеркулеров

Сегодня в продаже есть два вида изделий этого типа: воздушные и водные. Каждый из них обладает своими недостатками и преимуществами.

Воздушные

Это более дешевые изделия, поэтому они пользуются большей популярностью у автовладельцев как бензиновых, так и дизельных агрегатов. Воздушный интеркулер (или как его еще называют интеркулер типа «воздух-воздух») отличается простейшей конструкцией, которая включает в себя трубки, по которым проходит воздух, соединенные пластинами. Так как охлаждение происходит благодаря движению воздушных масс по трубкам, то чем габаритнее такая система (поэтому есть смысл устанавливать ее на внедорожники или грузовики), тем эффективнее она будет. В среднем устройство способно остужать воздух на 40-50 градусов. Этого достаточно для того, чтобы прибавить силовому агрегату до 15% мощности.

Полезно! Не стоит покупать слишком большой воздушный теплообменник, так как в этом случае будет намного больше изгибов труб, из-за чего будет падать давление воздуха.

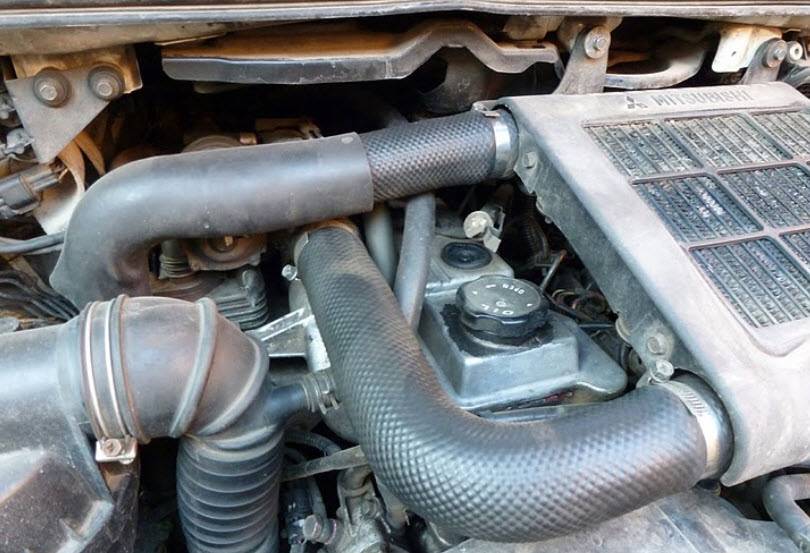

Как правило, элементы воздушного типа устанавливают над самим мотором, за бампером (передним) или в одном из боковых крыльев. Последние два варианта лучше, так как в этом случае обдув будет более интенсивным.

Важно! Эффективно такая система будет работать только на скорости более 30-35 км/ч

Водные

Интеркулер типа «воздух-вода» используется реже. Он стоит дороже (ценник отечественных моделей начинается от 10 000 рублей, а импортные обойдутся в 40-50 000 рублей), но, занимает намного меньше места и эффективнее осуществляет охлаждение. Такие агрегаты способны понижать температуру воздуха на 70%. Даже простейшая модель водного интеркулера способна повысить мощность авто на 20%.

Есть и более эффективные устройства, в которых в качестве охладителя применяется жидкий азот, тосол или антифриз. Такие модели позволяют почти вдвое увеличить теплоотдачу (если сравнивать с обычными «водными» устройствами).

Интересно! Владельце дорогих спорткаров устанавливают себе водные интеркулеры по спецзаказам. В таких системах воздушные массы охлаждаются за счет льда и специальной жидкости.

Тем не менее, такие изделия обладают и минусом – более сложной конструкцией.  Интеркулеры этого типа состоят их электронных блоков, датчиков, помп, трубок и элементов, которые непосредственно отвечают за теплообмен. Это означает, что если такое изделие выйдет из строя, то его ремонт будет стоить дорого. Поэтому чаще всего предпочтение отдается моделям воздушного типа. Но, независимо от выбранного вида устройства, нужно быть очень внимательными при его покупке.

Где расположено устройство в моторе и как оно работает

В зависимости от типа устройства, интеркулер может монтироваться в различных местах. Наиболее оправданное, с практической точки зрения, расположение – передняя часть подкапотного пространства.

Чаще всего, его можно встретить до радиатора системы охлаждения двигателя. Именно здесь он будет работать с наибольшей эффективностью. Потоки встречного воздуха, проходя через «жабры» теплообменника будут способствовать наилучшему охлаждению нагнетаемого турбиной воздуха.

В качестве альтернативного варианта, нередко прибегают к так называемой верхней схеме. Суть её сводится к тому, что интеркулер устанавливается над двигателем.

Таким способом монтажа чаще всего пользуются в том случае, когда, в силу особенностей конструкции авто, нет возможности поставить теплообменник внутри так называемого «телевизора». Такая схема требует установки дополнительного воздухозаборника на капоте авто.

Критерии выбора при самостоятельной установке

Тюнинг собственного автомобиля предполагает замену или самостоятельную установку интеркулера. Если владелец автомобиля загорелся идеей сменить деталь на более совершенную модель, стоит учесть следующие критерии выбора:

Площадь теплообменника. Размер трубок и пластин напрямую влияет на эффективность его работы детали. В продаже есть очень компактные модели, размером с книжку. Однако целесообразность их установки достаточно сомнительна, и вряд ли может обеспечить оптимальную прибавку мощности мотора. Перед покупкой нужно рассчитать место установки детали, чтобы она точно поместилась на посадочное место.
Размер внутреннего сечения трубок. Конструкция должна обеспечить свободное прохождение сквозь неё воздуха.
Толщина пластин теплообменника. На работу влияет площадь детали, но не толщина стенок. Погоня за толстым металлом только добавит веса детали, но никак не повлияет на эффективность её работы.
Форма трубок. Оптимальный выбор – сегменты конической формы с максимально возможным радиусом изгибов.
Качественное соединение патрубков

Особенно важно это при выборе водяного интеркулера, поскольку некачественное соединение деталей приведёт к утечке ОЖ.

Нюансы установки интеркулера

Решив оборудовать своего «железного коня» интеркулером, хорошенько подумайте, где его лучше расположить. Неправильно установив конструкцию, вы получите обратный результат: вместо охлаждения она станет нагревать воздух. Под капотом машины достаточно высокая температура, поэтому устройство не должно ее поглощать.

Оптимальное место для монтажа интеркулера – перед радиатором. Чтобы охлаждение проходило более эффективно, можно по краям установить металлический короб, захватывающий большой воздушный поток и направляющий его на интеркулер. Минимизировать потери в давлении системы можно, заменив штатные трубы, идущие от охладителя то турбины, на более широкие. Их также стоит обернуть алюминиевой лентой, увеличив теплоизоляцию.

Дополнительная опция

Некоторые модели интеркулеров, предназначающиеся для спортивных авто, оснащаются распылителями. Эти распылители время от времени автоматически опрыскивают конструкцию водой, охлаждая ее. Это еще больше уменьшает температуру впускного воздуха.

Осторожно! Зима

В нашем отечестве зимой дороги активно посыпаются песком и солью. В холодное время года интеркулер подвергается опасности, если он установлен перед основным радиатором. Вся грязь и соль, летящая из-под колес идущих впереди вас транспортных средств, будет попадать на интеркулер. В результате его оксидная пленка будет разрушаться. Чтобы продлить термин эксплуатации охладителя, его нужно время от времени промывать снаружи водой.

На любой вкус

Магазины предлагают автомобилистам огромный выбор интеркулеров различных размеров и конфигураций. При желании можно для любого транспортного средства подобрать подходящий охладитель. Случается, правда, что система никак не хочет устанавливаться. Но при должной смекалке ее можно подогнать, например, заменив трубки или переварив их

Важно не только установить интеркулер, но и грамотно подвести к нему воздушные магистрали

Причины и типы поломок

Большинство водителей могут путать это комплектующее с радиатором, ведь принципы их работы достаточно похожи. Но следует понимать, что существует заметная разница, по которой можно с легкостью различать два этих механизма. Первый отвечает за охлаждение турбины, а второй же – охлаждение всего двигателя. Весь процесс происходит благодаря циркуляции воздуха. Однако, существуют варианты с водным охлаждением.

К основным причинам поломки относят следующие варианты:

  • Самая распространенная причина – засорение;
  • Попадание масла в больших количествах, из-за чего ухудшается работа (в процессе работы механизма допускается попадание в небольшом количестве и не считается критической проблемой);
  • Образование трещин из-за механического воздействия во время работы автомобиля;

Каждая причина ведет к тому, что должны быть проведены ремонт и замена интеркулера.

Виды

Устройство и конструкция интеркулера для дизельного и бензинового двигателя могут несколько отличаться. Причём дело не в типе используемого топлива, а конструктивных особенностях и используемых рабочих сред самого элемента для дополнительного охлаждения.

Учитывая эти характеристики, все автомобильные интеркулеры делятся на 2 категории:

  • водяные;
  • воздушные.

Исходя из названия, уже становится понятно, в чём основное отличие между двумя конструкциями. Но их следует рассмотреть более детально.

Воздушные устройства

Именно воздушные интеркулеры конструктивно считаются самыми простыми. Это ряд из трубок, которые соединяются между собой специальными пластинами, установленными в ряд.

Задачей такого элемента является пропуск по трубам воздуха, который поступает из внешней среды. Функция пластин также предельно понятная. Они увеличивают параметры площади теплоотдачи. Это позволяет воздуху успевать достаточно охладиться перед выходом на турбокомпрессор.

Воздушный интеркулер для автомобиля

Автомобильные интеркулеры воздушного типа способны снижать температурные показатели примерно на 40-50 градусов Цельсия, подавая затем охлаждённый воздух на турбину. Конструктивные особенности и принцип работы позволяют повысить эффективность мотора примерно на 10-15%. Такой прирост мощности можно хорошо ощутить, разогнавшись хотя бы до 60-90 километров в час. При движении в трафике на скорости около 30-40 километров в час изменения незаметные водителю.

Такие устройства часто называют воздух-воздух. Для их установки обычно используется 3 зоны:

  • боковое пространство около крыльев автомобиля;
  • непосредственно за передним бампером;
  • в подкапотном пространстве над мотором.

Монтаж за бампер и около крыльев считается более оптимальным для такого типа интеркулеров. Это объясняется тем, что такое расположение гарантирует интенсивный обдув.

Воздушные конструкции предпочитают устанавливать на грузовые автомобили и внедорожники. Среди основных недостатков выделяют крупные размеры и солидный вес оборудования.

Водные

По показателям эффективности водные или водяные интеркулеры объективно опережают воздух воздушных конкурентов. Это объясняется простым внедрением в систему воды, которая сама по себе выступает как качественный охладитель. Интенсивность поглощения тепла у воды выше, чем у воздуха. Во много гениальное решение своего времени.

Но применение воды в охлаждении не является единственным отличием между интеркулерами. Разработчики сумели значительно уменьшить размеры конструкции, что позволило занимать минимум пространства под капотом автомобиля без потери эффективности. Но справедливости ради следует добавить, что дополнительно придётся искать, куда поставить температурный датчик и насос.

Эффективность действительно возросла, причём в несколько раз. Средний показатель снижения температуры составляет 60-70 градусов Цельсия. Именно на столько интеркулер способен изменить температуру воздуха перед его попаданием на турбонагнетатель.

Но есть ещё более совершенные модели, чем просто водные ИК. Это устройства, где охладителем выступает специальный хладагент. Для этого задействуют антифризы, тосолы и даже жидкий азот. Свойства самих охлаждающих жидкостей позволяют им примерно в 2 раза увеличить теплоотдачу, если сравнивать с классическими водными устройствами.

Создать полноценный образ идеального интеркулера из водного элемента охлаждения не получится. Это обусловлено наличием определённых недостатков. Такие детали конструктивно сложнее, за функционирование ИК отвечают температурные датчики, насосы и блоки управления. Именно они регулируют и контролируют все процессы. Из-за этого цена на ремонт оказывается более внушительной. Да и сами поломки порой сложно устранить. Если систематически не следить и не контролировать температуру охлаждающей жидкости, можно столкнуться с серьёзными и внезапными неприятностями.

Водный интеркулер на Субару

Такая ситуация привела к тому, что на машины среднего ценового сегмента устанавливают более дешёвые интеркулеры воздушного типа.

Это не предел, поскольку существуют особые охладители, устанавливаемые на спортивные машины. В основном это спецпроекты, предназначенные для гонок. Их специальные интеркулеры называют кастомными. Разница между стандартными моделями в том, что процесс охлаждения осуществляется за счёт применения специальных жидкостей и льда.

Интеркулер: конструкция, принцип работы и виды

Интеркулер конструктивно монтируют между впускным коллектором и компрессором. Устройство представляет собой теплообменник, который состоит из сложной системы трубок и пластин, изготовленных из алюминия или меди, которые имеют большую теплопроводность и теплоотдачу. Трубки имеют витиеватую структуру, это увеличивает общую длину, по которой проходит воздух. Пластины увеличивают площадь поверхности и обеспечивают лучшую теплоотдачу. Чтобы воздух лучше распределялся в трубках, применяют конечные резервуары. Они приварены по краям.

На фотографии интеркулер установленный над двигателем Subaru

Интеркулер с воздушным охлаждением, как правило, устанавливают под капотом автомобиля в таких местах:

  1. за передним бампером. В бампере вырезают воздухозаборник (самый популярный и эффективный способ);
  2. над двигателем (воздухозаборники тогда в капоте);
  3. по бокам крыльев (воздухозаборники делают там же).

Кроме этого, существуют интеркулеры с жидкостным (как правило, водяным) охлаждением. Хотя есть и уникальные конструкции с охлаждением жидким азотом или льдом. В сравнении с воздушным он имеет более сложную конструкцию. Кроме водяного теплообменника, тут имеются такие элементы: водяной насос, управляющий модуль, воздушный радиатор и система патрубков.

При этом интеркулер водяного типа имеет ряд существенных преимуществ: во-первых, он более компактный (можно устанавливать где угодно под капотом, не требуются воздухозаборники), во-вторых, процессы охлаждения эффективнее и быстрее, чем при воздушном охлаждении. Правда, когда охлаждающая жидкость нагревается, эффективность падает. Вместе с системой охлаждения двигателя водяной интеркулер образует двухконтурную систему охлаждения.

Для каждого конкретного двигателя, по сути, необходим уникальный интеркулер с особой конструкцией. При его проектировании нужно определить множество конструктивных параметров:

площадь теплообменника. Чем больше общая площадь всех трубок и пластин, тем больше эффективность интеркулера. При этом для каждого двигателя есть определенное оптимальное значение площади, после которого любое её увеличение приводит к незначительному росту КПД;

внутреннее сечение. Потери давления воздуха в интеркулере должны быть минимальными

Для этого важно определиться с оптимальным сечением;

толщина теплообменника. Очень толстые стенки — не самый лучший вариант, всему своя мера;

фронтальная площадь

Чем больше эта площадь, тем больше воздуха пройдет через интеркулер, а значит, выше будет охлаждающая способность;

форма труб. В изгибах и переходах труб происходят потери потока. Для переходов лучше всего использовать сегменты конической формы, для изгибов — максимальные радиусы;

соединительные патрубки. Негерметичные соединения патрубков однозначно вызывают потери давления при наддуве, поэтому важно иметь надежные соединения. Кроме того, материал патрубков должен быть устойчив к агрессивному воздействию бензина и масла, высокой температуры;

направление потока в теплообменнике.

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

  1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
  2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
  3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.

  • Как выполнить ремонт интеркулера своими руками?
  • Какие бывают неисправности связанные с работой интеркулера
  • Разрыв интеркулера
  • Проблемы с патрубком
  • Как запаять интеркулер
  • Необходимые инструменты
  • Процесс ремонта
  • Ремонт патрубков
  • Набор инструментов
  • Процесс ремонта
  • Как продлить жизнь интеркулеру
  • Чистка интеркулера своими руками
  • Что нужно для чистки
  • Как почистить интеркулер

Как известно, интеркулер используется для охлаждения турбины силового агрегата, а значит, выход из строя этого элемента и несвоевременное устранение появившихся неприятностей обязательно приведут к падению мощности самой турбины и к последующей поломке силового агрегата.

Столкнувшись с неисправностями интеркулера, важно знать на какие симптомы обращать свое внимание, ведь только разобравшись в проблеме вы сможете грамотно ее решить

Какие бывают неисправности связанные с работой интеркулера

В процессе эксплуатации интеркулера вы можете столкнуться с разными проблемами, но наиболее распространенными из них являются разрыв агрегата или проблемы с его патрубком.

Разрыв интеркулера

Как всем известно: где тонко — там и рвется, а это значит, что при нарастании давления в системе, интеркулер может просто разорвать. Это крайне неприятная проблема и тут у вас два выход: либо узнать как запаять интеркулер, либо заменить его новой деталью.

Проблемы с патрубком

На проблему с функционированием патрубка, в первую очередь, указывает появление масла на стыке его крепления. Если вы заметили смазочную жидкость в патрубке, ведущем от турбины к интеркулеру, значит необходимо заменить специальное уплотнительное кольцо, соединяющее деталь с турбокомпрессором.

Если же это не поможет, тогда, возможно, придется менять патрубок.

В некоторых случаях, при слишком высоком давлении в системе, патрубок может сорвать с места. Это явление сопровождается громким звуком и появлением густого черного дыма из подкапотного пространства.

Как запаять интеркулер

Об основных неисправностях интеркулера и о том, как они проявляются, мы с вами уже поговорили, теперь нужно ответить на главный вопрос: «Что делать в такой ситуации?». Тут все просто: ремонтировать или менять. Предположим, что вы решили бороться с проблемой путем сварки интеркулера.

Необходимые инструменты

Для выполнения процедуры, вам необходимо подготовить определенные инструменты и материалы, к которым относят: напильник, чистое полотенце, алюминиевые или медные вставки, паяльник и отвертку.

Для выполнения ремонта методом холодной сварки, нужно иметь в наличии соответствующий «сварочный» состав и герметик.

Способы применения

Эффективность работы такого охладительного оборудования становится заметна на скоростях, которые превышают отметку в 30 км/час. Кроме возможности повысить продуктивность, неправильное размещение сможет нарушить работу интеркулера, что приведет за собой неприятные последствия.

Также будет интересно: Провалилась педаль сцепления и обратно не возвращается, в чем проблема?

Чаще всего, интеркулер размещают в близости радиатора. Конкретно – перед ним, в зоне бампера. Это дает хорошую возможность соединиться с охлаждением от радиатора. Так системе нужно будет меньше нагромождений для полного функционирования (меньше труб). Очевидно, что раз сам радиатор работает на воде, то и интеркулер с водяной системой работы будет продуктивнее в своем КПД, а также сэкономит больше места. Кстати, делая тюнинг Пассата Б3 можно тоже в него интеркулер устанавливать.

Рекомендуем: Принцип работы и особенности турбонаддува на бензиновых и дизельных двигателях

Но даже систему «воздух-воздух» все равно эффективнее размещать именно в этом положении. Также приемлемо смотрится дополнительное охлаждение над мотором, а также со стороны любого крыла. Но вообще, расположение теплообменника должно быть удобным и простым для монтажа, поэтому его лучше всего разместить спереди, как и говорилось выше.

Почему теплообменник может сломаться

Как любой другой механический узел автомобиля, интеркулер, в процессе работы может быть подвержен разного рода неисправностям.

Чаще всего они возникают вследствие несвоевременной замены расходных элементов и отсутствия должного уровня обслуживания всех сопутствующих узлов и элементов.

Одна из основных проблем с интеркулером связана с нарушением его герметичности. Проще говоря, его попросту рвёт. Такая проблема может быть вызвана рядом причин.

  1. Одна из них – механическое повреждение, вследствие попадания инородных предметов через решетку радиатора.
  2. Вторая имеет иное происхождение. Нередко, элементы теплообменника выходят из строя из-за высокого давления в системе.

Головную боль владельцам турбодизелей доставляют также и подводные патрубки. Случается, что в ходе длительной эксплуатации или попросту ввиду их низкого качества, они лопаются или теряют эластичность.

Важно помнить, что в данном случае нужно использовать только специальные соединительные и уплотнительные элементы, рассчитанные на заданные параметры. Это позволит добиться бесперебойной эксплуатации авто и избавит вас от лишних трат
