5.11 Датчики
Датчик абсолютного давления во впускном коллекторе (МАР)
Расположение элементов топливной системы в автомобиле с двигателями 1,6 л и 1,8/ 2,0 л
1 — датчик абсолютного давления во впускном коллекторе (МАР) 2 — датчик температуры всасываемого воздуха (IAT) 3 — датчик температуры охлаждающей жидкости (ЕСТ) 4 — датчик положения дроссельной заслонки (TPS) 5 — датчик положения распределительного вала (CMP) 6 — датчик угла поворота коленчатого вала (CKP) 7 — обогреваемый датчик кислорода
8 — форсунки 9 — модулятор частоты холостого хода (ISA) 10 — датчик скорости автомобиля (VSS) 11 — датчик детонации 12 — блокирующий переключатель 13 —замок зажигания 14 — ЕСМ 15 —реле компрессора кондиционера 16 —электромагнитный клапан системы улавливания паров топлива (PCSV) 17 —управляющее реле 18 —катушка зажигания 19 —диагностический разъем
1 — датчик абсолютного давления во впускном коллекторе (МАР) 2 — датчик температуры всасываемого воздуха (IAT) 3 — датчик температуры охлаждающей жидкости (ЕСТ) 4 — датчик положения дроссельной заслонки (TPS) 5 — датчик положения распределительного вала (CMP) 6 — датчик угла поворота коленчатого вала (CKP) 7 — обогреваемый датчик кислорода
8 — форсунки 9 — модулятор частоты холостого хода (ISA) 10 — датчик скорости автомобиля (VSS) 11 — датчик детонации 12 — блокирующий переключатель 13 —замок зажигания 14 — ЕСМ 15 —реле компрессора кондиционера 16 —электромагнитный клапан системы улавливания паров топлива (PCSV) 17 —управляющее реле 18 —катушка зажигания 19 —диагностический разъем
1 — датчик абсолютного давления во впускном коллекторе (МАР) 2 — датчик температуры всасываемого воздуха (IAT) 3 — датчик температуры охлаждающей жидкости (ЕСТ) 4 — датчик положения дроссельной заслонки (TPS) 5 — датчик положения распределительного вала (CMP) 6 — датчик угла поворота коленчатого вала (CKP) 7 — обогреваемый датчик кислорода
8 — форсунки 9 — модулятор частоты холостого хода (ISA) 10 — датчик скорости автомобиля (VSS) 11 — датчик детонации 12 — блокирующий переключатель 13 —замок зажигания 14 — ЕСМ 15 —реле компрессора кондиционера 16 —электромагнитный клапан системы улавливания паров топлива (PCSV) 17 —управляющее реле 18 —катушка зажигания 19 —диагностический разъем
Датчик также используется для измерения атмосферного давления при запуске двигателя и обеспечивает режимы работы двигателя на разных высотах над уровнем моря. Питание датчика осуществляется напряжением 5 В. На основании информации от датчика блок управления двигателем регулирует количество подаваемого в двигатель топлива, а также изменяет угол опережения зажигания.
ПОРЯДОК ВЫПОЛНЕНИЯ
Контакт 1: «Масса» Контакт 4: Положительное напряжение Выходное напряжение при включенном зажигании и неработающем двигателе: 4–5 В Выходное напряжение на частоте холостого хода: 0,5–2,0 В
|
Датчик температуры поступающего в двигатель воздуха (IAT)
Источник статьи: http://automn.ru/peugeot-206/peugeot-6025-10.m_id-494.m_id2-519.html
Признаки неисправности датчика синхронизации
Поломка датчика коленвала проявляется:
— ощутимым снижением мощности мотора;
— «плавающими» оборотами двигателя;
— детонацией, срабатывающей в двигателе при активном движении;
— отсутствием в датчике признаков жизни, когда завести автомобиль невозможно.
Наличие таких проблем говорит о необходимости проверки датчика положения коленвала.
Неправильная работа ДПКВ проявляется:
— ощутимым ухудшением его динамических характеристик при езде машины (причины этой проблемы могут быть другими, но если неисправность касается датчика синхронизации, то на панели приборов высветится «check engine»).
— самопроизвольным понижением или повышением оборотов;
— отсутствием устойчивости в оборотах;
— явлением детонации в двигателе, сопровождающим динамическую нагрузку;
— невозможностью запуска двигателя.
Это лишь неполный перечень характерных признаков неисправностей датчика оборотов коленвала.
Важно понимать, как можно проверить работоспособность данного узла, чтобы быть абсолютно уверенным в его исправности. Такая проверка всегда должна проводиться в первую очередь, и вот почему
Несмотря на достаточно неудобное расположение датчика коленвала в большинстве авто, сам процесс его проверки является относительно простым. Зато вы будете точно знать, нужно менять датчик или нет.
Неисправность датчика коленвала
Если ещё не знаете, то откроем вам секрет из руководства по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.
Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.
Признаки неисправности датчика коленвала
Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.
Такие симптомы в работе двигателя, как:
- на холостом ходу у двигателя неустойчивые обороты;
- у двигателя происходит самопроизвольное понижение или повышение оборотов;
- ощутимое, даже без приборов, снижение мощности двигателя;
- при динамической нагрузке возникает детонация в двигателе;
- наконец, элементарная невозможность запустить двигатель.
Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.
В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?. Всё просто
Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.
Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.

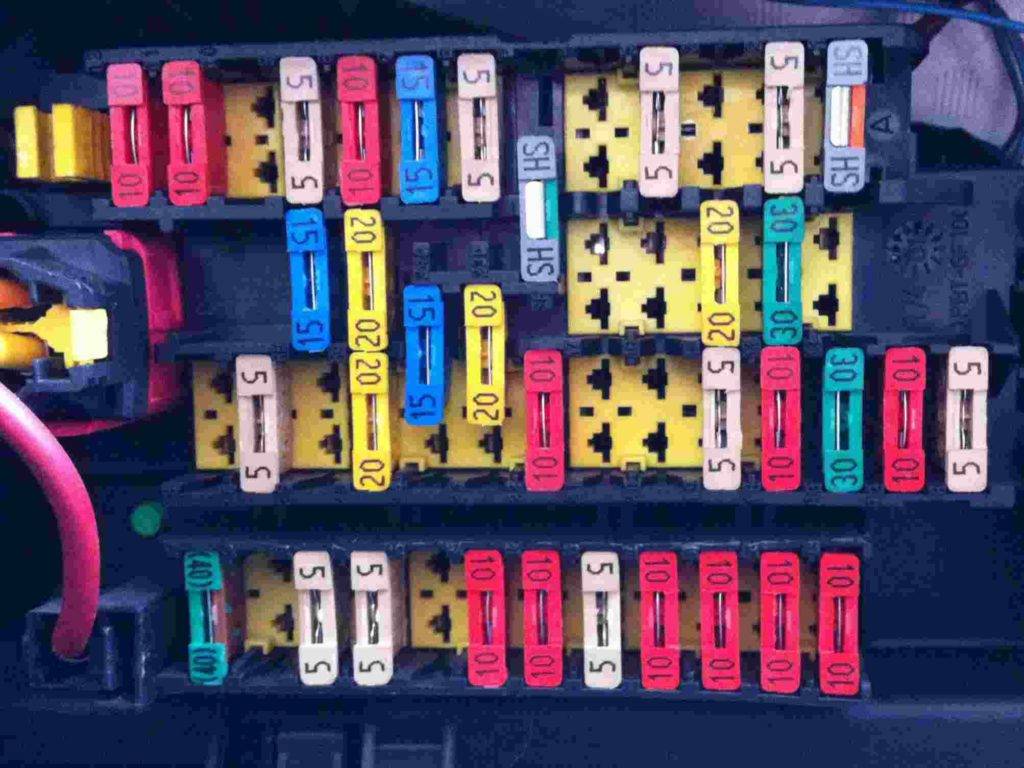

Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Вариант 1 (до 2002 г.в.)
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
p, blockquote 23,0,0,0,0 —>
Расшифровка
p, blockquote 24,0,0,1,0 —>
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
p, blockquote 26,0,0,0,0 —>
Схема
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Описание
p, blockquote 29,0,0,0,0 —>
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —> p, blockquote 33,0,0,0,1 —>
А если есть что добавить, пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/peugeot/206-predohraniteli-i-rele.html
Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | – |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | – |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | – |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | – |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | – |
| F17 | – |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | – |
| F21 | – |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | – |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | – |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара – ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | – |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | – |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт “PARC” |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если есть что добавить, пишите в комментарии.
Расположение диагностического разъема на Рено Логан
Диагностический разъём в бардачке прикрыт декоративной заглушкой
Расположен такой разъем в бардачке, в верхней его части.
Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса
Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.
После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.
Этот адаптер уже подороже, по размерам больше, техническая начинка получше
Предназначение
Программа Torque в работе
На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.
Что такое Датчик положения распределительного вала (CMP)?
Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.
В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками и предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает этот крутящий момент с помощью шестерней непосредственно цепи ГРМ (или на ремень ГРМ) на распределительный вал.
Распредвал
Чтобы определить изначально, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью как-раз датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.
Наиболее распространенные датчики распредвала это: -магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер автомашины.
Магнитный тип датчика распредвала производит собственный переменный ток (так называемая синусоидальная волна). Обычно этот датчик имеет два провода. Ну а датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала, имеет как правило, уже три провода.
Датчик положения распределительного вала
В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться и два вида датчиков CMP.
Коды ошибок и замена электромагнитного клапана
Если было замечено, что в процессе набора мощности мотором Пежо 308 машина начинает дергаться, а бортовой компьютер выдает сообщение об ошибке, возможно, вышел из строя клапан регулировки фаз Пежо 308. Это могут подтвердить коды ошибок Р0013 и Р0014 полученные после диагностики двигателя.
При нарушении работы клапана фаз, на автомобиле Пежо сразу появиться ошибка check engine, далее последует переход двигателя в аварийный режим работы.
Расшифровка полученных ошибок после диагностики может обозначать следующее:
- Поломан электромагнитный клапан фаз, из-за чего нет полноценной подачи масла на фазовращатель. Ввиду этого выпускной распределительный вал не проворачивается на установленный угол. В такой ситуации нужна замена вышедшей из строя детали.
- Произошло повреждение уплотнительных колец, обеспечивающих герметизацию масляных магистралей. Для устранения поломки необходима их замена.
- Повреждение проводки датчика контроля положения выпускного распредвала, из-за чего на электронный блок управления поступают неправильные данные. Для ремонта нужно проверить соединение клеммных контактов на датчике.
Замена электромагнитного клапана системы ГРМ автомобиля Пежо 308 состоит в следующих несложных действиях:
- Отсоединяются клеммы на аккумуляторной батарее.
- Отсоединяется разъем на электромагнитном клапане.
- Выкручивается крепежный болт.
- Вынимается поломанный электромагнитный клапан.
- Вставляется новая запчасть и закручивается крепежный болт.
- Все отсоединенные провода подсоединяются на свои места.
Заменив электромагнитный клапан на автомобиле Пежо 308 можно восстановить динамику разгона, стабилизировать обороты двигателя, уменьшить уровень выхлопных газов и конечно убрать ошибку на табло бортового компьютера.
