Где находится предохранитель прикуривателя на ВАЗ-2112?

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

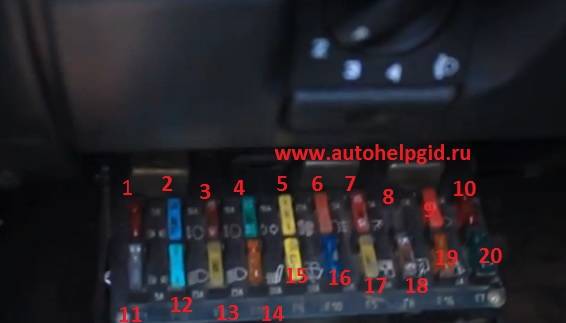

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓


Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.


Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.


Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

↑ Ремонт блока предохранителей

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой»

В случае замены реле необходимо принимать во внимание электрические параметры

Внезапное перегорание плавкой вставки происходит по причинам:

  • короткое замыкание в электрической проводке,
  • резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов

При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой

↑ Разборка блока предохранителей

Последовательность демонтажа блока следующая:

  • откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
  • откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
  • освобождается устройство от удерживающей защелки,
  • отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Проверка работы устройства

Проверка исправности прикуривателя производится по следующему алгоритму:

  • сначала включается зажигание;
  • прикуриватель вставляется в гнездо;
  • необходимо ожидание в течение 10-15 секунд (если за этот промежуток времени не произошло нагрева прибора, он на самом деле неисправен);
  • по окончании проверки штекер вытаскивается из гнезда.

Расположен предохранитель в монтажном блоке: как упоминалось ранее, через него прикуриватель соединен с АКБ. Маркируется предохранитель цифро-буквенным обозначением F18. Такое же обозначение имеет прибор и в схемах электрооборудования, приведенных в руководстве по эксплуатации автомобиля. 25 ампер — максимальная величина тока, который может проходить через предохранитель.

Однако, чтобы не делать лишней работы, можно прибегнуть к следующему способу проверки предохранителя. Включив вентилятор обогрева и убедившись, что он работает, можно делать вывод о том, что предохранитель исправен. Секрет в том, что прикуриватель и вентилятор имеют один и тот же предохранитель, поэтому его неисправность неизбежно приведет к отказу обоих приборов.

В этом случае появляется вероятность того, что дефект присутствует в проводке между монтажным блоком и прикуривателем. Есть еще один предохранитель, неисправность которого может сказаться на прикуривателе. Маркируется он цифро-буквенным обозначением F6. Максимально допустимая величина тока для этого предохранителя — 15 ампер.

Отвечает он еще и за розетку переносной лампы. Сам монтажный блок ВАЗ 2110 располагается в панели приборов по левую сторону от рулевой колонки. Крышка блока снимается при простом нажатии на защелку. Неисправный предохранитель подлежит снятию и замене новым.

Лада 2114 ▲Kompressor▲ с416мр47 › Бортжурнал › Замена реле зажигания ВАЗ 2114

Салют! Спасибо, что читаем эту запись! Запись о том как поменять реле зажигания

в ВАЗ 2114. Это реле не давало Мне покоя в виде то работающеговентилятора печки (отопителя) , то нет, так же нормально не работали стеклоочистители и обогрев заднего стекла. После замены все работает как надо. Предыдущее реле было с завода и проработало почти 7 лет. Это Меня удивило.

Лада 2114 Самара, 2005

Комментарии 133

Здравствуйте у меня ваз 2114.Пропал плюс на модуль зажигания где посоветуете капать реле управления двигателем поменял предохранители впорядке.При повороте ключа релюшки щелкают, а на модуле зажигания плюса нет.

К электрику обращайтесь

Приветствую. У меня ваз 21120. Трабл вот в чем-запустил мотор, глушить, а он не глохнет, ключ вынул, а мотор и приборка работают, глуши путем внимания главного реле. При этом, ставлю новое реле на 30а ни чего не меняется, ставлю реле от форд на 40а, все работает в штатном, нормальном режиме, но мотор не запустить. Что это может быть, подскажите пжста

Доброго времени суток друзья! Привет Вам из Казахстана! Проблема в не работающем вентилятора охлаждения. Поменял датчик температуры, снял фишку датчика вентилятора мешалось. Всё собрал, по достижении высшей температуры жду включения вентилятора. Он не включается. Пришлось прибегнуть к принудительному включению вентилятора отсоединив фишку датчика. Машина ВАЗ 2114. Если была такая проблема поделитесь пожалуйста. С/у Тимур. Буду безмерно благодарен.

если на вентилятор радиатора ОЖ ДВС не подаётся сигнал, то это либо датчик ОЖ, либо реле вентилятора, либо предохранитель, либо ЭБУ не даёт сигнала включения. ИМХО.

День добрый не подскажите что може быть у меня ваз 2114, неделю назад машина сутки стояла и не завлась через 2 дня решил попробывать завести -заведась как не в чем не бывало, проездил неделю такая же ситуация машина сутки не заводилась опять не заводиься бензанасос в порядке гудит, стартер крутит но нет искры … ездил каждый день . Сырость дожди на улице только на что это влияет, что может быть мне послветовали реле посмотреть еще что можеь быть?

Добрый день! У меня Ваз 2114. При резком ускорении машина ускоряется слишком резво потом перестаёт, тяга пропадает. Останавливаюсь, обороты застывают на 2000об/мин, и не падают. У кого была такая проблема? Подскажите пожалуйста. Буду безмерно благодарен. С уважением Тимур.

А при выключении зажигания падают?

Да. Машина глохнет с содроганием. При повторном запуске заводиться.

Я бы сначала проверил метки грм.

Метки ГРМ? Вот не подумал. Спасибо Павел. Проверю и напишу ответ.

Что-то похожее у Меня было на 2114. Оказалось, что шкив генератора на коленвале сместился чуток, срезав шпильку.

Вот оно что. У меня с этим всё в порядке. По вашему совету провернул коленчатый вал. Ремень слетел на два зуба. Огромное Вам спасибо. Чек не погас думаю ошибка какая небудь. Но двигатель стал работать мягче.

PavelDotsenko

А при выключении зажигания падают?

Обороты чуток поплавают и и держитсься нормально.

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

Непременно сделаю. Но поясните что такое ВУТ.

PavelDotsenko

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

Это не Вакуумник?

PavelDotsenko

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску любой неисправности, для начала нужно разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим на схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае, поломка может носить либо механический, либо электрический характер.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его и можно испортить некачественным или неправильно подобранным штекером. Исходя из схемы, показанной выше, прикуриватель стандартно подключается на один вывод питания из монтажного блока с лампой освещения бардачка.

Это первая зацепка — если прикуриватель не работает, но лампа бардачка горит, дело либо в самом механизме прикуривателя (спираль, контакты, резистор), либо в обрыве проводов на участке от клеммы питания до клеммы 25 монтажного блока.

>

Предохранители

Предохранитель прикуривателя 25А, отмечен стрелкой

Тем не менее, в первую очередь под подозрение попадают предохранители. Если прикуриватель не разогревается в течение 20 секунд и при этом не горит лампа бардачка, вероятнее всего, перегорел предохранитель F18 номиналом 25А. Он находится в монтажном блоке слева от водителя.

Есть ещё один предохранитель номиналом 15 А, который подключён к цепи прикуривателя. На нем посажена розетка и в нем также может быть причина неисправности. Этот предохранитель маркирован символами F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, на одну цепь предохранителя F18 посажен и прикуриватель, и двигатель отопителя.

Поэтому проверить целостность предохранителя в этих случаях тоже просто — мотор не крутится, значит сгорел предохранитель.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определённую мощность и определённую потребляемую силу тока, измеряемую в Амперах. Если мы включаем в прикуриватель через разветвитель видеорегистратор, навигатор, заряжаем телефон, то не удивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, он плавится, размыкая цепь.

Именно поэтому важно учитывать потребление тока дополнительными приборами — компрессором, холодильником и другими архитектурными излишествами. На корпусе прибора обязательно указана как мощность, так и потребляемый им ток

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества.

В итоге это может привести к возгоранию проводки.

Оплавившиеся провода прикуривателя.

Недаром во многих импортных автомобилях производитель отказался от прикуривателя напрочь, а вместо этого устанавливает 12-вольтовые розетки в передней части салона (как это делают в том же Форд Фокус второго поколения).

>

Проверяем проводку

Если предохранитель целый и невредимый и никаких пылесосов мы не включали в прикуриватель, вероятнее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько саморезов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за кожухом консоли:

  1. Откручиваем кожух консоли. Снимаем кожух со стороны пассажирского сиденья.
  2. Вынимаем жгут проводов. Вынимаем и проверяем колодки с проводами.
  3. Проверяем каждую клемму на наличие окиси, при необходимости зачищаем. Прозвонка прикуривателя на предмет обрыва или короткого замыкания.
  4. Проверяем контакты на самом прикуривателе, если они окислены или подгорели, тоже приводим их в порядок.

Осмотр прикуривателя

В последнюю очередь осматриваем сам прикуриватель.

Он редко выходит из строя, но если и выходит, разбирать его мы не будем, не царское это дело. Покупаем новый.

Новый прикуриватель в сборе.

Его цена — около 400-500 рублей, а каталожный номер 2123-3725010 или 2123-3725/111.3725, производитель, как правило, СОТЭ.

Удачных всем поисков и стабильной работы электрооборудования!

Замена с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

  1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
  2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
  3. Аккуратно извлекаем колодку проводов.
  4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
  5. Отщелкиваем защелки чехла рычага КПП и убираем его.
  6. Выкручиваем винт при помощи крестовой отвертки.
  7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
  8. Теперь защитная крышка тоннеля должна легко сниматься.
  9. Демонтируем патрон вместе со светофильтром и предохранителем.
  10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
  11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

  1. Отсоединить аккумулятор от машины.
  2. Демонтировать облицовку прибора и вынуть патрон устройства.
  3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
  4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
  5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
  6. Следом необходимо извлечь устройство из облицовочного элемента.
  7. Далее вынимается само посадочное гнездо.

Замена прикуривателя 2110, 2111, 2112 без разбора тоннеля

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ваз 2114

  1. Крестовой отверткой выкрутить саморезы из боковых пазов.
  2. Далее нужно отсоединить клипсы в центральной части.
  3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

  • отключить АКБ;
  • разобрать центральную консоль приборки;
  • отсоединить клеммы контактной группы;
  • выполнить процедуру демонтажа, описанную выше;
  • установить новую деталь в обратном порядке.

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

  1. Минусовой вывод, подключается к кузову авто.
  2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
  3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

  1. Провести под капотом силовую магистраль к АКБ.
  2. Надежно подключить линию к клемме аккумулятора.
  3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
  4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
  5. Конечным этапом является подключение проводки к прибору.
