Где датчик температуры охлаждающей жидкости на Приоре

Принцип работы ДТОЖ на Приоре: как функционирует устройство включения вентилятора

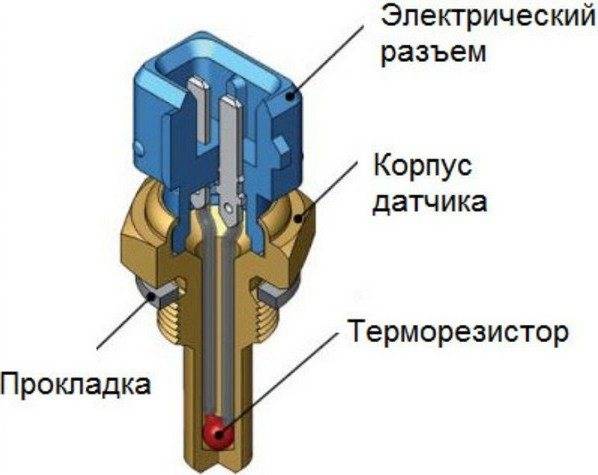

В основе конструкции рассматриваемого элемента используется полупроводниковый элемент — термистор. Когда изменяется температура воздействия на термистор, происходит увеличение или уменьшение сопротивления. Ниже представлена конструкция датчика температуры в разрезе, что поможет понять принцип его работы.

Подключается такой элемент в цепь при помощи двух контактов. От изменения температуры меняется сопротивление, и как следствие, происходит увеличение или уменьшение величины напряжения в цепи. ЭБУ фиксирует изменения напряжения (падение), и в зависимости от его величины, принимает соответствующие решения о приготовлении смеси и корректировки зажигания. На датчик от контроллера через резистор 2 кОм подается напряжение величиной до 5В, и в зависимости от его колебаний (перепадов), электронный блок определяет температуру двигателя в соответствующий момент времени.

Метод диагностики вентилятора

Специалисты утверждают, что инжекторные автомобили считаются наиболее практичными. Их можно диагностировать гораздо быстрее, чем все остальные. Желательно воспользоваться компьютерной диагностикой, чтобы тщательно исследовать причину возникновения всех неисправностей. Некоторые модели при ошибках, сразу же показывают постоянно крутящийся вентилятор. Это способствует защите от перегрева.

Чтобы произвести сброс ошибок, необходимо снять клемму с аккумулятора в течение нескольких секунд. После того как произойдет очистка системы, соответственно, все нормализуется.

Автомобиль Калина: замена датчика температуры охлаждающей жидкости

Калина датчик температуры охлаждающей жидкости — это обыкновенный термостат. Он выступает в роли резистора, сопротивление которого меняется в зависимости от температурного показателя. Сокращенно этот элемент называется дтож. В его основе лежит термистор с отрицательным температурным коэффициентом. Его сопротивление напрямую зависимо от температуры.

Общая информация

Датчик температуры охлаждающей жидкости есть в каждой современной машине. Он играет немаловажную роль в функционировании многих систем.

В Калина 2 этот элемент расположился в корпусе термостата. Его словно вкрутили в него, после чего соединили со входом контроллера. Он же, в свою очередь, соединен с главным источником напряжения посредством резистора. Низкий температурный показатель провоцирует высокое сопротивление, повышенное значение — пониженное. В этом и заключается принцип действия устройства.

Контроллер следит за температурным показателем охлаждающей жидкости. Данный процесс полностью зависим от напряжения. На холодном моторе оно высокое, а в нагретом виде, наоборот, низкое. Температура двигателя влияет на многие характеристики, за работоспособность которых отвечает контроллер.

Благодаря данному элементу, управляющая система выполняет следующие функции:

  • выставляет зажигание (его опережение или запаздывание);
  • обогащает бензином;
  • фиксирует изменения в условиях замкнутого и разомкнутого контура.

Датчик температуры охлаждающей жидкости следит за объемом отработанных газов. Правильное выставление угла зажигания гарантирует его низкое количество. В этом случае работа мотора считается более рациональной.

Обогащение бензином. При низкой температуре моментально подается импульс, который поступает на форсунки, исключая тем самым колебания во время перегревания двигателя. Этот процесс обеспечивает оптимальную работу мотора в режиме холостого хода.

Изменения и контроль в условиях замкнутого и разомкнутого контура. Если индикатор сломается, то импульсы будут поступать от кислородного датчика, но обратной связи они не получат. Это приведет к ухудшению холостого хода. Работа многих систем автомобиля нарушается.

При возникновении проблем с работоспособностью элемента изучается схема циркуляции антифриза. Главным симптомом нарушений со стороны датчика охлаждения является быстрый расход этой жидкости.

Где находится и когда его нужно менять

Датчик охлаждающей жидкости на Лада Калина вкручен в термостат. Обнаружить его несложно, место его локализации одинаково для многих автомобилей производства ВАЗ. Датчик, который передает показания на прибор, находится рядом. От него идет провод, требующий замены в случае поломки. Обнаружить датчик температуры двигателя несложно. Тяжело выявить его поломку.

Сами по себе элементы служат на протяжении длительного времени. Однако при установке некачественного прибора, его срок службы значительно уменьшается. Новый датчик может выйти из строя спустя пару месяцев. Заменить его нужно при отсутствии ответа от прибора. Заметить это несложно, стрелка просто лежит и не показывает никаких данных. Вторым симптомом является увеличение расхода топлива.

При появлении отклонений со стороны охлаждающего элемента рекомендуется проследить за тем, сколько литров антифриза «уходит» и как быстро.

Как произвести замену

Перед тем как проводить замену, необходимо убедиться в том, что проблема кроется именно в датчике. Первым делом следует слить охлаждающую жидкость. Для устранения опасных ситуаций необходимо отсоединить провода от клеммы минус. Естественно, проводится это на аккумуляторной батарее. Жидкость сливается частично, затем она снова заливается. Это может быть антифриз или тосол.

Для облегчения замены на Калина 2 необходимо снять воздушный фильтр. Он не представляет никакой опасности, устраняется исключительно для удобства. Затем отжимается пластмассовый зажим, отсоединяется разъем жгута от датчика. Далее элемент выворачивается из корпуса термостата. С помощью омметра необходимо измерять его сопротивление.

Если оно не соответствует температуре двигателя, его нужно заменить.

Новый элемент устанавливается в обратном порядке. После чего проводится замена антифриза. Процедура несложная, выполнить ее можно самостоятельно. При отсутствии положительного результата необходимо отправится на СТО. Возможно, в Лада Калина возникли дополнительные сбои.

Не нужно тянуть с заменой элемента. Нарушения в его работе провоцируют проблемы с функционированием других систем автомобиля. Стоит отметить, что замена тосола или антифриза является обязательной манипуляцией.

Местонахождение и проверка исправности дтож

Находится это устройство прямо над кожухом маховика «Приоры». Датчик врезан в блок двигателя около термостата. К нему подходит одиночный провод с разъёмом типа «мама». Метод проверки этого устройства очень прост. И используется водителями очень давно. Нужно поступить таким образом:

  1. Включить зажигание.
  2. Отключить разъём от датчика.
  3. Замкнуть провод на корпус блока.

Если неисправен сам ДТОЖ, то стрелка указателя поднимется в крайнее верхнее положение. А вот если не происходит никаких изменений на панели приборов,то причину нужно искать в другом. Может, нарушена цепь, сломался указатель, или вся комбинация.

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

  1. Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
  2. В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры

Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Возможность визуального осмотра прибора

Проверка работы датчика

Хомут гофры воздухомера нужно открутить фигурной отверткой, снять и внимательно осмотреть внутренние стенки деталей датчика. Внутренности не должны содержать конденсат и пятна масла, поверхности — быть сухими и чистыми. Чаще всего причиной поломки ДМРВ становится попадание внутрь грязи.

Для чистки подойдет очиститель карбюратора. Брызгаем с помощью распылителя очистителя на небольшие проволочки — чувствительные датчики, которые крепятся внутри специальной смолой

Делать это надо очень осторожно, чтобы не повредить пленку и сами датчики. Дожидаемся высыхания разбрызгивателя и проводим процедуру еще несколько раз, учитывая степень загрязнения прибора

Промыть элемент можно и спиртом

Данные действия могут продлить жизнь расходомера и сократить расходы на покупки запчастей к машине

Промыть элемент можно и спиртом. Данные действия могут продлить жизнь расходомера и сократить расходы на покупки запчастей к машине.

Другой способ — открутить ключом датчик, извлечь его из воздушного фильтра

Обратите внимание на расположение уплотнителя. Он не позволяет производить подсос нефильтрованного воздуха во впускной ход преобразователя

Иногда это кольцо застревает в фильтре и принимает неправильное положение, тогда на фильтровой сетке можно увидеть пыль

Это одна из причин выхода расходомера из строя. Монтаж проходит в обратном порядке: уплотнитель надеть на датчик, вставить прибор в корпус воздушного фильтра

Иногда это кольцо застревает в фильтре и принимает неправильное положение, тогда на фильтровой сетке можно увидеть пыль. Это одна из причин выхода расходомера из строя. Монтаж проходит в обратном порядке: уплотнитель надеть на датчик, вставить прибор в корпус воздушного фильтра.

Есть третий вариант контроля датчика расхода воздуха — попросить помощи у друзей. Взять расходомер в хорошем состоянии, поставить его на место в своей машине Приора и сравнить результаты работы собственного и вновь установленного приборов. Если есть различия, нужно провести замену ДМРВ.

Можно самостоятельно заменить датчик, выключив электрозажигание и отсоединив разъем преобразователя. Снять хомутки креплений измерителя Приора, шланг трубы впускателя воздуха, присоединенного к корпусу воздухофильтра, затем сам датчик и заменить его на новый.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

  1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
  2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

  1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
  2. Установите его в верхнем патрубке, подходящем к радиатору.
  3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
  4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
  5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
  6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
  7. Управление лучше делать не на плюсе, а по массе.
  8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
  9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
  10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Для владельцев классических становится одной из важных проблем. Помимо различных нюансов, которые приводят к перегреву а, неработающий вентилятор радиатора

практически всегда, в жаркий день, становится причиной закипания . Почему может не включаться и как найти причину, подробно об этом можно узнать в данной публикации.

Перегрев двигателя на автомобиле Лада Приора ВАЗ 2170

При работе двигателя на автомобиле Лада Приора ВАЗ 2170 исправная система охлаждения поддерживает оптимальный температурный режим. Нарушения в работе системы охлаждения могут привести к перегреву двигателя. Если пропустить этот момент, могут возникнуть неприятные последствия: пробой прокладки головки блока, коробление головки и, как следствие, сложный и дорогостоящий ремонт двигателя.

В панели приборов любого автомобиля предусмотрен указатель температуры охлаждающей жидкости. Если двигатель перегревается, стрелка указателя приближается к красной зоне.

Проверка системы охлаждения

При первых признаках перегрева двигателя, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. «Отопление и вентиляция салона»). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения холостого хода с включенным на полную мощность отопителем салона

ПРЕДУПРЕЖДЕНИЕ Не останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил патрубок или образовалось другое место утечки, кроме выброса охлаждающей жидкости из-под пробки расширительного бачка, двигатель придётся остановить немедленно!

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта ее с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом. 1. Заглушите на автомобиле Лада Приора ВАЗ 2170 двигатель. 2. Откройте капот и осмотрите подкапотное пространство (рис. 3.2). Определите, откуда вырывается пар

При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых патрубков, радиатора, термостата

ПРЕДУПРЕЖДЕНИЕ Никогда не открывайте сразу пробку расширительного бачка. Охлаждающая жидкость в системе охлаждения автомобиля находится под давлением, при открытии пробки расширительного бачка давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить

Если вы хотите открыть пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно отворачивайте пробку

ПОЛЕЗНЫЙ СОВЕТ Если обнаружены течи охлаждающей жидкости, лопнувший патрубок можно временно восстановить с помощью липкой ленты. Особенно хорошо для этой цели подходит армированная (как правило, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора, термостата или отопителя салона довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

  1. При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
  2. Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
  3. Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

  • непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно ;
  • плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
  • загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций. При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.

Диагностика

Чтобы проверить ДТОЖ в гаражных или домашних условиях, понадобится емкость с охлаждающей жидкостью. Также нужен термометр, способный точно измерять температуру до 120 градусов.

Необходимо заменить сопротивление датчика в разных температурных режимах. Антифриз в процессе диагностики требуется подогреть. Полученные данные на мультиметре сверяют с температурой на градуснике.

Так, при 100 градусах сопротивление датчика составит примерно 178 Ом. При 90 градусах – 239 Ом, при 82 – 319 Ом. При нуле будет около 7278 Ом.

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

  • Найти отрицательный провод и снять с аккумулятора;
  • Немного тосола нужно слить;
  • Отжать пластмассовые фиксаторы;
  • Разъединить провода;
  • Немного ослабить затяжку и аккуратно выкрутить его;
  • Заменить датчик и выполнить все действия в обратном порядке.
  • Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Не включается вентилятор охлаждения приора с кондиционером

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры.

При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе.

Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Ваз 2170 | проверка вентилятора системы охлаждения | приора

Неисправный вентилятор может стать причиной перегрева двигателя. Если вентилятор сломался во время поездки, то следует остановиться, дать двигателю остыть, а затем на средних оборотах доехать до ближайшего автосервиса. Во время такой поездки обязательно следите за температурой охлаждающей жидкости и контрольной лампой перегрева двигателя. Если будет необходимо, то остановитесь на некоторое время, чтобы дать двигателю остыть.

Если вентилятор не включается при нагреве двигателя в положенное время, проверьте термовыключатель, расположенный на боковой стороне радиатора:

— включите двигатель и дайте ему поработать до включения вентилятора;

— медленно снимите пробку расширительного бачка, постепенно выпуская пар;

— поместите термометр в расширительный бачок. Температура должна быть между 92—97° C. При такой температуре вентилятор работает на первой скорости. При температуре 99–105° C вентилятор работает на второй скорости. Если вентилятор не включится, то выдерните оба провода из термовыключателя и соедините их друг с другом. Включите зажигание. Вентилятор должен сразу включиться. Если это произошло, то замените термовыключатель, а затем проведите проверку снова.

Электродвигатель вентилятора защищен плавким предохранителем, который может перегореть. Если предохранитель в порядке, то проверьте электродвигатель вентилятора:

— разъедините штекеры провода и установите перемычку между клеммой красно-черного провода и положительным полюсом АБ;

— соедините перемычкой клемму коричневого провода с отрицательным полюсом АБ.

Если вентилятор не заработает, то замените его. Причиной неисправности могут быть поврежденные провода.

automn.ru

Причины поломок вентилятора охлаждения на Lada Priora

Для того, чтобы провести диагностику вышеперечисленных неполадок, нам не потребуются специальные навыки и профессиональный инструмент. Все эти процедуры вы можете проверить в гараже или на улице. Главное знать куда смотреть и что делать. Существует две довольно распространенные неисправности:

  • вентилятор охлаждения приоры не включается в необходимый момент;
  • устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первом случае очевидно, что причина в поломке самого устройства, либо выходе из строя предохранителя или реле. Во втором случае, скорее всего, неисправен термодатчик.

Выявление неполадок и их устранение

Основными причинами выхода из строя вентилятора являются:

  • Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной заменой потенциально неисправной детали на рабочую.
  • Проблемы с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. Подключите вентилятор напрямую к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ и детальной диагностики электродвигателя, воспользуйтесь схемой.
  • Датчик температуры. Если вентилятор не включается при температуре двигателя 90% и больше, то скорее всего проблема в нём. Неисправность определяется следующим образом: отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик вышел из строя.
  • Повреждение или разрыв в цепи. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
  • Неисправность, связанная с работой термостата. Не включается вентилятор охлаждения на Приоре при температуре 110, 115, 120 градусов? Стоит предпринимать меры, которые проделать в гаражных условиях не составит труда. Хотя это можно сделать прямо на улице…

Замена датчика указателя температуры двигателя ДУТОЖ на Приоре без слива ОЖ и выбор оптимального устройства

Для снятия датчика указателя температуры на Приоре понадобится головка на «21». Перед тем, как вывинчивать старый датчик, необходимо подготовить новый. Рекомендуется выбирать изделия производителя Luzar, которые имеют артикул 27.3828, и стоят около 200 рублей, бренда Hofer с номером HF 750 930 или Kroner. Рекомендуется выбирать датчики именно этих производителей, так как заводские изделия очень часто встречаются с браком.

Это интересно! Часто владельцы автомобилей Приора жалуются на то, что после замены ДУТОЖ стрелка начинает себя вести неадекватно. При включении зажигания она поднимается на максимальное значение 130 градусов, а при запуске мотора постепенно снижается. Этот дефект может быть вызван только неисправностью терморезистора. Если стрелка отклоняется на максимальное значение, то резистор поврежден

По мере прогрева двигателя резистор может восстанавливать показания на приборе, но важно понимать, что такой элемент является непригодным к эксплуатации.

После снятия корпуса воздушного фильтра, приступаем к демонтажу:

Отсоединить фишку от датчика, предварительно сжав фиксатор двумя пальцами. Отсоедините также фишку питания от ДТОЖ, чтобы ее не повредить в процессе.
Стравить давление в системе, открутив крышку расширительного бачка. По мануалу необходимо слить антифриз из системы охлаждения, но можно обойтись и без этого.
Если двигатель горячий, то предварительно рекомендуется дождаться, пока он остынет, чтобы горячая жидкость не попала на кожу.
После этого можно выкручивать датчик. Сливать антифриз из системы не обязательно (о чем уже упоминалось), если вы вместо старого датчика быстро установите новый. При этом потери антифриза составят не более 150 грамм, которые нужно будет восполнить. В противном случае, если отсутствует доливка, тогда рекомендуется слить ОЖ из системы.
Установить головку на «21» или рожковый ключ, и выкрутить датчик.
Вкрутить новый датчик с усилием 15-20 Нм (по мануалу), и установить фишку

Важно тщательно протереть место контакта (или продуть сжатым воздухом), так как при установке изделия, он мог намокнуть.

Важно отметить, что в отличие от ДТОЖ, на ДУТОЖ отсутствует уплотнительная шайба. Она здесь не нужна, так как элемент имеет конусную резьбу, за счет чего происходит уплотнение соединения. На видео ниже детально показано, как заменить ДУТОЖ на Приоре и проверить его на исправность

На видео ниже детально показано, как заменить ДУТОЖ на Приоре и проверить его на исправность.

На этом замена датчика указателя температуры на стрелку на Приоре завершена. Весь процесс занимает не более 10 минут времени, после чего можно довольствоваться работоспособностью рассматриваемого устройства. Если при эксплуатации автомобиля указатель начинает работать с перебоями, нужно проверить качество состояния контакта, так как не исключается наличие окислений.

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Проверить работоспособность предохранительного клапана можно следующим образом:

  1. Сперва нужно включить водонагреватель и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
  2. Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Замена датчика температуры двигателя или ОЖ

На современных автомобилях, и Приора здесь не исключение, под капотом можно найти два датчика температуры. Ниже рассмотрим назначение каждого из них:

  1. Первый вкручен в головку блока цилиндров — выполняет роль указателя, который передает данные на стрелку в щитке приборов
  2. Второй находится в корпусе термостата — имеет более важную роль, передает сигналы в ЭБУ для включения вентилятора, а также играет важную роль в формировании топливной смеси во время пуска двигателя. Затрудненный пуск в мороз или неуверенный запуск прогретого двигателя может быть по причине выхода из строя данного датчика.

В данной статье будет рассмотрен именно второй вариант, так как он играет более важную роль в электронной системе управления двигателем. Для того, чтобы произвести данный ремонт Приоры, необходимо будет воспользоваться следующим инструментом:

  • Головка глубокая на 19 мм
  • Удлинитель
  • Трещоточная рукоятка
  • Отвертка с крестообразным лезвием

Инструкция по замене датчика температуры двигателя (охлаждающей жидкости) на Приоре

Сразу стоит отметить, что Приора бывает как с 8-ми, так и с 16-клапанным двигателем, поэтому многие могут подумать, что процедура ремонта из-за этого будет отличаться. Но на самом деле — все будет на 99% одинаково. Корпус термостата находится также доступно, что на одно, что на другом моторе, поэтому добраться до него не составит труда.

Разве что, предварительно лучше снять патрубок, соединяющий воздушный фильтр и дроссельный узел.

Отсоединяем фишку (разъем) от датчика температуры, как это показано на фото ниже, предварительно отжав фиксатор.

Теперь берем головку с удлинителем и воротком, и с ее помощью откручиваем датчик, что продемонстрировано на фото ниже более наглядно:

Когда он крутится уже легко, можно окончательно вывернуть рукой.

При установке нового датчик температуры на Приору, необходимо воспользоваться специальным фиксатором резьбы, который хорошо виден на верхней картинке — темно-серого цвета.

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

  1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
  2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
  3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
  4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
  5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
