Ремонт дизельных форсунок своими руками
Ремонт дизельных форсунок своими руками
Форсунка является главным сегментом топливной системы дизельного двигателя.Для автомобилистов наверняка известны такие неблагоприятные случаи, как: увеличение расхода топлива, низкая мощность двигателя, которые в процессе эксплуатации автомобиля неизбежны.
Экономия – это то, на что обращают внимание большинство автомобилистов с дизельными двигателями. Однако, высокая стоимость современных элементов систем питания дизелей не каждому по карману
Сдача форсунок в дизель-сервис – один из популярных методов решения проблемы. Многие автомобилисты не умеют и не хотят ремонтировать дизельные форсунки своими руками.
В этой ситуации придётся расплачиваться не маленькой суммой денег. Безусловно, такой способ будет наиболее эффективным, однако иногда транспортировать сломанную машину в сервис технического обслуживания предоставляется невозможным (например, когда неудача постигнута в дороге).
Поэтому мы расскажем, как сделать ремонт дизельных форсунок своими руками
без помощи автомехаников и большой тратой денег.
Для ремонта дизельных форсунок
нужно помнить, что при простой замене распылителя в форсунке, когда отвертел нужную гайку, заменил распылитель и прикрепил гайку обратно, вы напрямую подвергаетесь опасности испортить форсунок ещё больше и его качество может значительно испортиться.
Поэтому такой метод лучше не использовать. Производители отмечают, что менять форсунки оптимально в среднем каждые 100000 – 15000 км. Следует отметить, что наиболее популярными причинами неисправностей форсунок являются: изнашивание, коррозия или загрязнение.
Важно знать, что форсунка Delphi оснащена конструкциями, которые намного надёжнее и долговечнее по сравнению с форсункой Bosch
Ремонт дизельных форсунок Bosch своими руками
На протяжении большого количества времени производители
топливного оборудования Bosch не информировали о возможном ремонте форсунок, при этом лишь накапливали и создавали их сбор, ремонтировали, а затем благополучно продавали.
В результате форсунки имели высокую стоимость, при этом качество их было отличным. Потом Bosch сделал информацию о ремонте доступной для всех, таким образом, было организовано сервисное обслуживание.
Форсунка Bosch относительно легко поддаётся ремонтным работам, так вы значительно сэкономите ваши денежные расходы.
Распылители лучше менять в процессе ремонта, но бывают случаи, когда достаточна чистка с помощью ультразвука.
При ремонте дизельных форсунок Bosch необходимо пустить движение шарика и электромагнита.
Интересно! Дополнительный обогреватель автомобиля, тут!
Зазоры поддаются регулированию благодаря функционированию шайб. Движение шарика составляет примерно от 0,03-0,07 мм (это зависит от модели форсунки). Затем опираясь тесту плану, устанавливается ход электромагнита. Следует отметить, что без профессионального оборудования верно сделать регулировку будет намного сложнее.
Ремонт дизельных форсунок Delphi своими руками
Delphi форсунки используются среди большинства как легковых, так и грузовых автомобилей.
Сразу установим, что форсунка Delphi сложнее поддаётся починке. В этом случае менять придётся 2 основные составляющие: клапан и распылитель, а приобрести их не так просто, придётся заказывать.
Особенность состоит, в том, что вы значительно сэкономите на ремонте, поскольку средняя стоимость форсунки почти в 2 раза выше, чем её ремонт, после которого форсунка будет работать как новая.
Чаще всего, из строя выходит сам клапан, в нём находиться вертушек, передвигающийся вверх-вниз, тем самым перекрывая каналы. В большинстве случаев, на нём деформируется напыление, вертушек может стать не на своё место, в результате он не функционирует как прежде и форсунка сливает в обработку и клапан становится не исправным.
Важно знать, что Delphi оснащена конструкциями, которые надёжны и долговечны в несколько раз по сравнению с форсункой Bosch. Подводя итоги, отметим, что, при ремонте своими руками форсунка нужно смотреть на фирму
Так, ремонт дизельных форсунок Bosch своими руками сделать намного легче и быстрее
Подводя итоги, отметим, что, при ремонте своими руками форсунка нужно смотреть на фирму. Так, ремонт дизельных форсунок Bosch своими руками сделать намного легче и быстрее.
В то время как форсунок Delph требует временных затрат.
Установка
Важные указания, выполнение которых необходимо при установке форсунок.
Следующие компоненты и прокладки или уплотнительные кольца круглого сечения следует заменить при каждом снятии и установке: “прижимную пластину”, “медную шайбу” “уплотнительное кольцо гнезда форсунки” “уплотнительное кольцо слива форсунки”. При установке новой форсунки необходимо заменять следующие детали и уплотнения или уплотнительные кольца: “прижимная пластина”, “магистраль форсунки”, “медная шайба”, “уплотнительное кольцо колодца форсунки”, “уплотнительное кольцо обратной магистрали форсунки”. При повторной установке форсунки нужно устанавливать только на собственное место (цилиндр). Перед монтажом проверить чистоту форсунок и посадочных мест. Форсунки не должны иметь никаких повреждений. Перед установкой смазать монтажным или моторным маслом все уплотнительные кольца.
Порядок действий при установке неновой (бывшей в употреблении) форсунки
Нанести на наконечник форсунки средство для удаления коррозии (из аэрозольного баллона). Через пять минут удалить ветошью частицы сажи и масла. Для снятия старого медного уплотнительного кольца форсунки аккуратно зажать его в тиски таким образом, чтобы между губками тисков можно было вращать саму форсунку. Легкими вращательными и поступательными движениями извлечь форсунку из медного уплотнительного кольца. Установить новое медное уплотнительное кольцо с помощью пластиковой втулки. Чтобы избежать повреждений нового резинового уплотнительного кольца -2- разъема обратной топливной магистрали, его следует устанавливать, сдвигая по монтажному стержню -1-. Для удаления с посадочной поверхности частиц сажи очистить колодец форсунки в головке цилиндров ветошью, смоченной в моторном масле или средстве для удаления коррозии. При этом не повредить посадочную поверхность.
Заменить уплотнительное кольцо колодца форсунки, используя оправку -Т10377-. Установить крышку форсунки. Установить на форсунку прижимную пластину в надлежащее монтажное положение. Вставить форсунку в колодец ГБЦ.
Осторожно: При неаккуратном отворачивании или наворачивании гаек крепления форсунки велика вероятность их падения внутрь ГБЦ. Поэтому эту операцию следует проводить с максимальной внимательностью, чтобы не выполнять, потом незапланированные монтажные работы и избежать последующих повреждений двигателя
Соблюдая осторожность, от руки накрутить гайки крепления прижимной пластины, а затем затянуть их. Повернуть крышку форсунки в монтажное положение и зафиксировать её винтами
Установить магистрали высокого давления.
Инструкция: При замене одной или нескольких форсунок в блок управления двигателя необходимо записать “корректирующую величину количества (IMA)” и “корректирующую величину напряжении (ISA)” для новых форсунок.
Силовой агрегат. Подача топлива.
Снятие
Все автомобили
1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами
Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали. Отсоедините провод массы от аккумулятора
За дополнительной информацией обратитесь к Разделу 414-01
Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
Автомобили с охладителем наддувочного воздуха.
2. Снимите воздушный дефлектор.
Важные моменты
Существует несколько нюансов, которые обязательно следует учитывать при разборке форсунки. Если этого не сделать, простейшая процедура замены клапана может доставить водителю массу проблем:
- разбирать форсунку следует на ровном столе, который хорошо освещается, причём источник света должен находиться не за спиной автовладельца, а перед ним;
- на стол необходимо постелить чистый лист бумаги или белую салфетку (на ней мелкие детали форсунки будут отлично видны и не раскатятся);
Форсунка DELPHI, разобранная на чистом листе бумаги
Медицинский пинцет, которым удобно извлекать возвратные пружины из клапанов форсунок
Снять форсунку и заменить на ней обратный клапан вполне по силам даже начинающему автовладельцу. Всё, что для этого нужно — фирменный ремкомплект DELPHI и немного терпения. Что касается опытных автовладельцев, то у них ремонт одной форсунки отнимает не более 30 минут.
Ремонт составляющих деталей дизельной системы требует определенных знаний. Эта топливная система характеризуется работой форсунка, как одного из главных компонентов.
Аналоги Delphi представляют собой целое семейство многофункциональных механических изделий. Их задача: адаптация для использования в широком диапазонном разнообразии техники. Само устройство отвечает за максимальную способность точной регулировки впрыск топлива под высоким давлением. Выбор в пользу производителя предоставляет ряд преимуществ:
- доступность кованых конструкций кузова;
- давление впрыска до 2000 бар;
- гибкость конфигурации;
- проверенная надежность и долговечность;
- доступ к разнообразным вариациям сопла;
- экономичность технологии;
- соответствие современным экологическим нормам.
Имеющийся опыт в технологии высокого давления впрыска топлива помог компании разработать несколько инновационных изобретений для удовлетворения потребностей клиентов. Современным комплектациям дизельных двигателей характерна топливная система Common rail. Ей свойственно: высокий уровень производительности и экологичности. А качественный ремонт форсунок этого образца – непростая задача.
Для автомехаников вторичного рынка появление этой технологии внесло некоторые сложности в их работу. Механику необходимо ориентироваться в характерных кодах, которые и отличают комплектации форсунок. Какова значимость каждого кода и их значения?
Промывка топливной системы дизеля своими руками
Появление первых симптомов загрязнения форсунок требует от автовладельца не только диагностики неисправности, но и проведения комплекса мероприятий по промывке топливной системы.
От своевременности выполнения этой работы зависят будущие расходы автовладельца. Хроническое загрязнение приводит к поломке дорогостоящих деталей и необходимости их замены.
Самостоятельная очистка топливной системы дизельного двигателя чаще всего производится с применением специальных присадок, которые добавляются в топливный бак, смешиваются с горючим и обеспечивают качественную очистку от различного «мусора».
После применения присадки можно использовать автомобиль в обычном режиме, будучи уверенным в эффективном действии изделия.
Промывочный состав смешивается с горючим, проходит весь путь по топливной системе дизеля, подается к форсункам и в цилиндры, где сгорает под действием давления.
Для получения результата желательно отдавать предпочтение изделиям известных брендов.
Экономия в этом вопросе может привести к отсутствию результатов или еще большому загрязнению системы.
Специалисты отмечают, что такой способ малоэффективен, ведь убрать 100% загрязнений не получится.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое электромагнитный клапан холостого хода
Но с определенным процентом «мусора» присадка справляется, устраняя главные признаки неисправности — рост расхода топлива, уменьшение динамики и падение мощности двигателя.
Хороший результат дает регулярное применение присадок, выполняющих профилактическую функцию. В результате топливная система длительное время сохраняется чистой, а в ее промывке на СТО нет необходимости.
Если автовладелец длительное время не обслуживал систему, убрать стойкие загрязнения вряд ли получится. В такой ситуации лучше обратиться на сервис, где очистка производится с помощью специального оборудования.
Нельзя не отметить еще ряд способов промывки форсунок дизеля. Один из них — демонтаж изделий для их прямой очистки посредством имитации работы.
Такой вариант подходит для двигателей старого образца, но в случае с новыми дизельными моторами он опасен. Главный риск заключается в сложности демонтажа форсунки. Даже если последнюю и получится снять, остается высокий риск повреждения устройства.
В итоге придется покупать новую деталь, стоимость которой в несколько раз перекроет экономию самостоятельной замены.
Существует еще один вариант очистки — применение промывочной жидкости.
Ниже рассмотрим принцип выполнения работы на примере состава от производителя Wynns.
Алгоритм действий:
- Берите пару бензиностойких шлангов, имеющих длину 70-80 см. Диаметр одной трубки должен быть 0,8 см, а второй — 1,0 см.
- Снимите родные трубки с ТНВД и наденьте на их места приобретенные изделия. Вторые края шлангов поставьте в емкость с залитым в нее средством.
- На более толстую трубку, которая подает жидкость в ТНВД, поставьте стандартный фильтр с Жигулей. При этом будьте внимательны — шланг должен доставать до дна емкости, чтобы исключить захват воздуха. При этом сама бутылка должна закрепляться под капотом.
- Заведите двигатель и оставьте его поработать в течение 15 минут на ХХ. После этого несколько раз нажмите на педаль акселератора, выждите еще 3-4 минуты и глушите мотор.
- Подождите 15-20 минут, пока жидкость полностью не остынет, а отложения не отстанут от поверхности.
- Проводите рассмотренные выше процедуры до момента, пока не кончится состав для промывки.
Внимательно следите за наличием смеси. Нельзя допустить, чтобы дизельный мотор заглох из-за нехватки жидкости. На многих современных авто во внутренней части ТНВД установлена электроника, охлаждаемая топливом.
В случае дефицита промывочной жидкости или горючего она может пострадать. Чтобы оптимизировать промывку, можно сделать специальный змеевик и опустить его в ведро для обеспечения качественного охлаждения жидкости.
После выработки состава верните топливные трубки на прежние места и заведите мотор. Как только работа дизельного двигателя нормализуется, глушите его.
Работа по самостоятельной промывке топливной системы завершена, а автомобиль готов к эксплуатации.
Будьте осторожны и помните об опасности рабочей жидкости. Она помогает отмыть руки, но после ее применения желательно обдать кожу чистой водой и смазать кремом.
Если ТНВД машины сильно загрязнен, рекомендуется взять две банки с жидкостью, после чего действовать по описанном выше алгоритму. Выработайте содержимое банки до конца, чтобы мотор не заглох.
После этого глушите дизельный двигатель, и на следующий день выполняйте ту же манипуляцию, но уже с применением второй банки.
По завершении работы остается все вернуть на место.
Устройство, назначение и виды форсунок
Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением
Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания
Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.
Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.
Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением
Таким образом, процесс работы форсунок состоит из четырёх стадий.
- Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
- Попавшее в полость форсунки топливо оказывает воздействие на пружину.
- Пружина через промежуточную шайбу давит на иглу.
- Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.
По системе впрыска
По типу впрыска выделяют:
- форсунки с центральным впрыском;
- форсунки с распределённым впрыском;
- форсунки с непосредственным впрыском.
Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.
Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».
Одной из самых популярных систем моновпрыска является «Моно-Джетроник»
Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.
Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.
Система с распределённым впрыском имеет несколько подсистем:
- узел, отвечающий за подачу и очистку горючего;
- часть системы, в которой происходит очистка и подача воздуха;
- камера для улавливания и сжигания ТВС;
- электронная подсистема с датчиками;
- узел, где происходит выпуск и дожигание отработавших газов.
Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.
Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.
Схема непосредственного впрыска впервые была применена в моторах GDI
По конструкции
В зависимости от особенностей конструкции различают:
- электрогидравлические форсунки;
- электромагнитные форсунки;
- пьезоэлектрические форсунки.
Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.
Электрогидравлические форсунки используются в дизельных двигателях
Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.
Электромагнитная форсунка используется в бензиновых двигателях
Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.
Пьезоэлектрические форсунки являются наиболее современными
Чем отличаются форсунки от разных производителей?
Во время выбора распылителя необходимо учитывать вид топливной системы, модификацию двигателя. Неверный подбор элементов системы подачи «питания» мотора приведет к полному обездвиживанию машины, ведь силовой агрегат просто-напросто невозможно будет запустить. Сегодня известно несколько производителей, специализирующихся на выпуске дизельных форсунок. Стоит отдавать предпочтение таким маркам, как Bosch, Delphi, Siemens, Denso. Это передовые компании, покрывающие большую часть рынка комплектующих деталей. Лучше всего обходить стороной китайскую продукцию, ведь никто не сможет дать гарантию, что с устройствами от малоизвестного производителя дизель будет работать исправно и стабильно.
Основные преимущества Bosch:
- конструктивная простота;
- ремонтопригодность;
- доступность;
- высокая эффективность работы;
- производительность.
В среднем элементы подачи топлива от Bosch исправно работают 250 000 километров пробега, но нередки случаи выработки ресурса в 500 000 километров. На ресурс форсунок влияют многочисленные факторы: здесь и условия эксплуатации автомобиля, и качество обслуживания, и стиль вождения.
Достоинства устройств от американского производителя Delphi:
- технологичность;
- хорошо поддаются ремонту;
- в достаточном количестве на рынке;
- найти запчасти к ним – не проблема;
- производитель постоянно предлагает инновационные разработки.
Особенность Delphi – наличие винтовых канавок на иглах. За счет такой конструкции износ распылителей происходит равномерно, что положительно сказывается на ресурсе. Но Delphi требовательнее к качеству «питания», чем, например, те же Bosch. Отсюда и меньший в среднем срок службы – 200 тыс. км считается уже хорошим показателем. Отремонтировать их не так просто, но возможно. Ремонт форсунок Common Rail в Москве от Bosch, Delphi доступен в нашем специализированном сервисе.
Популярны механизмы и от Denso, встречающиеся на дизельных авто марки Toyota, Nissan. Они востребованы за счет следующих качеств:
- высокая надежность;
- большой ресурс;
- сегодня не являются «диковинкой» на рынке;
В Denso заложена одна особенность – автомобиль может продолжать движение даже при выходе из строя датчика положения распределительного вала. То есть, можно добраться до места ремонта, а не простаивать, в ожидании эвакуатора. Этим преимуществом не могут похвастаться ни Bosch, ни Delphi.
Последний популярный производитель Siemens предлагает свою продукцию со следующими превосходствами:
- высокое качество изготовления;
- разнообразие распылителей;
- доступный ассортимент запасных частей;
- солидный ресурс.
Несмотря на высокую надежность, элементы от Siemens часто выходят из строя после попадания в систему автомобиля через топливный фильтр абразивных частиц. К тому же Siemens делают ставку на технологичность, которая порой идет в ущерб ресурсу. Например, в пьезофорсунках Siemens на порядок высокая точность изготовления. Если в Bosch допустимый зазор между составными частями рассчитан на какой-то износ, то в Siemens другие, жесткие нормы, следовательно, ниже запас и ресурс соответственно.
Ремонт дизельных форсунок в Москве
Признаки неисправных, засоренных дизельных форсунок сможет распознать даже начинающий водитель. Как правило, первые симптомы приближающейся поломки начинаются с затрудненного запуска двигателя, особенно после простоя. Увеличивается токсичность выхлопных газов: из выхлопной трубы автовладельцы замечают черный дым. При этом увеличивается уровень моторного масла, так как зачастую в смазочный материал просачивается топливо. Всё эти факторы влекут за собой возросшие показатели расхода солярки, масла, нестабильность холостых оборотов, «провалы» динамики и значительный упадок мощности двигателя.
Специалисты нашей компании готовы выполнить несложный ремонт форсунок в течение одного дня. Предоставим гарантию качества на все оказанные услуги сроком на 12 месяцев. Наш специализированный сервис располагает всем необходимым оборудованием для успешного ремонта дизельных форсунок Common Rail. Мастера, выполняющие ремонтные работы, имеют десятилетний опыт восстановления дизельных двигателей различных модификаций с элементами подачи топлива от всех известных на сегодняшний день брендов. Обращайтесь к нам сегодня, и уже завтра вы сможете вновь насладиться нормальной работой мотора, забыв, что такое постоянный перерасход топлива и масла.
Найти нас можно по адресу: Москва, МКАД 32 км, ст.11, Торговый бокс №3
. Работаем с понедельника по субботу с9:00 до 19:00
Принцип работы дизельных форсунок и частые неисправности
Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.
Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:
- топливный насос высокого давления ТНВД;
- насос-форсунки сами сжимают и впрыскивают топливо;
- в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

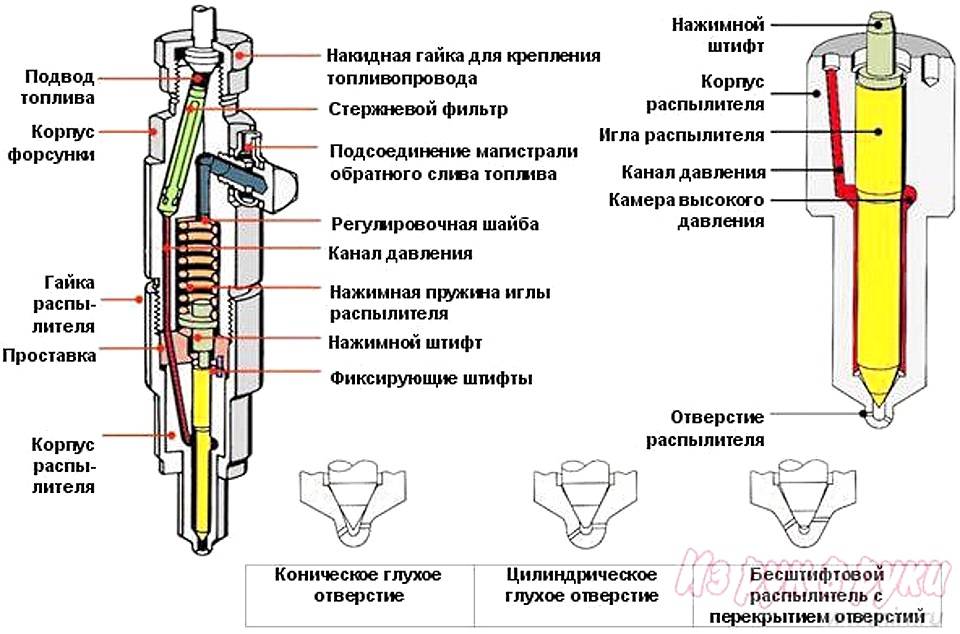

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.
Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.
Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.
Статья в тему: Присадка в МКПП Liqui Moly и добавки в АКПП
Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.
Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.
Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.
Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.
Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.
Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.
Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.
При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла
Разновидности и принцип работы
В сегодняшних условиях применяются самые разные виды дизельных форсунок. Их большое разнообразие объясняется как крайне широкой сферой применения, так и различиями в задачах, для решения которых они предназначаются.
Механическая форсунка
Традиционный вариант устройства, постепенно уступающий по популярности современным инженерным решениям. Именно его принцип действия был приведен выше при описании рабочего цикла дизельной форсунки. Он базируется на срабатывании клапана при достижении определенного уровня давления.
Механическая форсунка применяется в автомобилестроении в течение нескольких десятков лет. Однако, введение новых экологических стандартов и всеобщее стремление к повышению уровня экономичности дизельных двигателей привело к неуклонному вытеснению этого классического устройства более эффективным разработкам последних лет.
Главное направление совершенствования форсунки в частности и дизельного двигателя в целом – это передача контроля и управления большинством рабочих процессов электронным приборам и датчикам. Кроме того, отдельного упоминания заслуживает форсунка с двумя пружинами, разделяющая подъем иглы на две стадии. В результате обеспечивается гибкость в подаче горючего, более полное сгорание топлива и уменьшение шума при работе агрегата.
Электромеханическая форсунка
Главное отличие от механического варианта состоит в использовании для перемещения иглы форсунки вместо пружины электромагнитного клапана. Он управляется автоматикой, благодаря чему достигается точное определение количества необходимого топлива и оптимальная периодичность его впрыска.
Электромеханическая форсунка напоминает часто используемую в инжекторных бензиновых двигателях электромагнитную версию устройства. Она не используется в дизель-моторах, так как не способна выдерживать высокое давление.
Насос-форсунка
Еще одна вариация традиционного дизельного двигателя. Устройство агрегата не предполагает наличие обычного ТНВД. Вместо него для нагнетания необходимого уровня давления используются специальные насос-форсунки. Фактически, вместо одного топливного насоса высокого давления устанавливаются несколько более простых, каждый из которых обслуживает только одну форсунку.
Такое устройство двигателя позволяет подавать топливо в камеру сгорания под очень высоким давлением. Как следствие – обеспечивается уверенное самовоспламенение и более полное сжигание горючего. Отсутствие ТНВД позволяет сделать двигатель более компактным, что также выступает немаловажным достоинством.
Однако, использование системы насос-форсунка имеет и определенные недостатки. Главные из них – высокая требовательность к качеству применяемого дизельного топлива, а также более значительные расходы на изготовление двигателя в целом. Именно поэтому стремительно растет популярность еще одной разновидности дизельных форсунок и системы, предусматривающей их применение.
Пьезоэлектрическая форсунка
Устройство пьезофорсунки напоминает электромеханические или электромагнитные аналоги. Главное отличие заключается в использовании вместо электромагнитного клапана специального пьезоэлемента, часто называемого пьезоэлектрическим кристаллом. Его наличие обеспечивает крайне высокое быстродействие устройства. Благодаря этому клапан срабатывает в 4 раза чаще, чем в обычных электромагнитных форсунках.
Нет ничего удивительного, что пьезоэлектрические форсунки стали важным элементом системы впрыска Common Rail, которая используется сегодня практически повсеместно. Ее использование позволяет увеличить эффективность работы дизельного двигателя и повысить КПД при одновременном уменьшении расхода топлива и количества вредных выбросов.
