Электросхемы автомобилей – чтобы знать место каждому проводу!

Условные обозначения на электросхемах авто

Условные обозначения электрических схем не представляют собой ничего сложного. Чтобы понять их, необходимо иметь минимальное представление о действии электрического тока.

Как известно, ток – это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Цвет линий должен в обязательном порядке соответствовать цвету проводов в действительности. Именно это и помогает разобраться водителю с толстыми жгутами проводов и не запутаться.

Различные контактные соединения обозначаются при помощи специальных цифр, которые есть как на схеме, так и в местах соединения. Как правило, такими цифрами в обязательном порядке обладают реле, имеющие множество контактных выводов. Элементы электрической цепи на схеме подписываются при помощи цифр. Внизу схемы или в виде отдельной таблицы отображается специальная расшифровка этих чисел, которая отображает название элемента цепи.

https://youtube.com/watch?v=YMNNBXz02Io

Подытожим. Читать электрические схемы – это достаточно легкое занятие. Главное правильно взаимодействовать с условными обозначениями и уметь понимать симптомы неисправности, чтобы своевременно и правильно определить род и место неисправности на схеме.

Монтажная схема

Фирмой Bosch разработаны специальные принципиальные схемы для диагностики сложных и сильно разветвленных систем с функцией самодиагностики. Монтажные схемы Bosch для различных систем в боль­шом количестве легковых автомобилей можно найти в ESI (Bosch Electronic Service Information). Это позволяет авторе­монтникам быстро диагностировать неис­правности и подключать модифицированное оборудование. На рис. «Пример монтажной схемы системы запирания дверей»  показан пример монтажной схемы системы запирания две­рей.

В отличие от обычных принципиальных схем, монтажные схемы требуют определенных символьных обозначений (рис. «Дополнительные описания на монтажных схемах» ). Они включают в себя коды компонентов — напри­мер, А28 (противоугонная система), и расшифровку цветовых маркировок (табл. «Расшифровка цветов проводов» ). Обе таблицы можно от­крыть в ESI .

Монтажные схемы делятся на схемы систем (см. табл. «Системные схемы» ), Классификация электрических схем отражает стандартную практику ESI , используемую для других систем, согласно которой они относятся к одной из четырех монтажных групп:

  • Двигатель;
  • Кузов;
  • Шасси/подвеска;
  • Трансмиссия.

Важно знать точки заземления, особенно при установке дополнительных аксессуаров. По этой причине в ESI , помимо монтаж­ных схем, содержится схема точек заземле­ния в автомобиле (рис. «Точки заземления» )

«Точки заземления» ).

Как читать автомобильные электрические схемы

Выход из строя электронных компонентов современного автомобиля может приводить к его полному обездвиживанию. Хорошо, если это случилось у вашего дома или работы, но если такое случается на трассе или на природе — такая поломка может обойтись вам крайне дорого: как в плане денег, так и в плане потерянного времени и даже (надеюсь до такого не дойдет) здоровья!

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом.  Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах

Схематическое расположение электрических компонентов на кузове

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector). Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Заголовки, сноски и источники в списке литературы

Нужна помощь в написании работы?

Узнать стоимость

Обратить внимание при работе с текстом в Ворд нужно на то, каким образом создаются заголовки, сноски, а также список используемой литературы. Поэтому приведем еще несколько важных правил, прописанных разными положениями ГОСТ:

  1. Заголовки – полужирный шрифт, выравнивание по центру строки. В конце не ставится знак препинания, неуместны также переносы слов.
  2. Нумерация страниц – последовательная, начинается со введения цифрой, а завершается на последнем листе приложения. На титульном листе и оглавлении нумерация не ставится, но учитывается. Номерной символ может располагаться как внизу по центру строки, так и в нижнем правом углу.
  3. Сноски – применимы как автоматические сноски, так и те, что обозначаются круглыми или квадратными скобками. Больше сведений о библиографических ссылках можно узнать из положений ГОСТ Р 0.7.5-2008.
  4. Литературный список – автор указывает книги, законодательные материалы, диссертации и стандарты, статьи, учебники и электронные ресурсы в определенной хронологии по правилам, описанным в ГОСТ 7.1-2003.

Каждую главу или раздел проекта студент должен начинать с нового листа. Больше сведений можно получить из методических пособий и положений ГОСТ.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

  1. Аккумуляторная батарея (АКБ)
  2. Замок зажинагия
  3. Комбинация приборов
  4. Выключатель
  5. Стартер
  6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

  1. Катушка зажигания
  2. Электронный блок управления двигателем (ЭБУ)
  3. Датчик положения коленчатого вала

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

  1. Электромагнитный клапан рециркуляции отработавших газов
  2. Двухходовой клапан
  3. Гравитационный клапан
  4. Комбинация приборов
  5. Электронный блок управления двигателем
  6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

  1. Переключатель наружного освещения
  2. Переключатель указателей поворота
  3. Переключатель корректора фар
  4. Корректор левой фары
  5. Левая фара автомобиля
  6. Корректор правой фары
  7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Графические обозначения в электрических схемах

Графические обозначения применяются чаще, чем буквенные. Они используются в быту, основаны на ГОСТ 2.702-2011. Все символы изображены простыми геометрическими фигурами, которые представлены в виде окружностей, а также линий и треугольников.

Благодаря большому количеству элементов любой специалист в области инжиниринга может создавать схемы различного назначения. При изображении символов необходимо учитывать размеры элементов, толщину линий. В отличие от буквенных графические можно найти как на принципиальной, так и на монтажной, структурной, а также объединенной схеме.

Электросхемы автомобилей – разбираем основные принципы чтения + видео

Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей. И не стоит думать, будто это нужно только владельцам современных иномарок, где полно автоматики. Даже если у вас старенькие Жигули, также полезно будет ознакомиться с этой информацией, так как устройство любой машины предполагает наличие автоэлектрики

Даже если у вас старенькие Жигули, также полезно будет ознакомиться с этой информацией, так как устройство любой машины предполагает наличие автоэлектрики.

Электросхемы – это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. При этом такие чертежи не отображают реальное расположение данных элементов, а только указывают их связь между собой. Таким образом, человек, разбирающийся в них, с одного взгляда может определить принцип работы электроприбора.

В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. В роли источника питания могут выступать гальванические элементы с очень маленьким внутренним сопротивлением. А за преобразование энергии часто отвечают электродвигатели. Все объекты, из которых и состоят схемы, имеют свои условные обозначения.

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит. Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Как читать электросхемы автомобилей – основные обозначения

Для того чтобы понять принцип работы какого-то устройства, знающему человеку будет достаточно взглянуть на электросхему. Рассмотрим же основные нюансы, которые помогут разобраться в цепях даже новичку. Понятное дело, что ни один прибор не будет работать без тока, который поступает посредством внутренних проводников. Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.

Если электросхема состоит из большого количества элементов, то трасса на ней изображается отрезками и разрывами, при этом обязательно указываются места их соединения либо же подключения.

Номера, указанные на узлах, должны соответствовать реальным цифрам. Числа в кружках показывают места соединений проводов с «минусом», а обозначение токоведущих дорожек облегчает поиск элементов, расположенных на различных схемах. Комбинации же цифр и букв соответствуют разъемным соединениям. Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей. Их очень просто найти как в интернете, так и в пособиях для специалистов. В общем, автоэлектросхемы читать достаточно легко, главное разобраться с функциональностью их элементов и следить за цифрами.

Читая электросхему, следует учитывать некоторые особенности:

  • электропроводка обозначается одним или двумя цветами, обычно на дополнительном цветовом обозначении есть риски, расположенные поперёк или вдоль;
  • в одном жгуте одноцветные провода всегда соединены друг с другом;
  • при входе в жгут любой провод имеет определённый наклон, указывающий на направление, в которое он проложен;
  • чёрный цвет провода всегда используется для соединений «на массу»;
  • часть проводов имеют цифровую маркировку в определённом месте подключения, так можно узнать, откуда идёт провод, не просматривая всю электрическую цепь.

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Основные понятия

Чтобы понять, по какому принципу работает то или иное устройство, знающий человек может просто посмотреть на его электрическую схему

При этом достаточно важно учитывать несколько основных нюансов, которые помогут даже новичку детально прочитать подобные чертежи

Конечно, ни одно устройство не может нормально работать без тока, поступающего через внутренние проводники. Эти пути обозначаются тонкими линиями, цвет которых выбирается в соответствии с реальным цветом проводов.

В том случае, если в электрическую схему входит достаточно большое количество элементов, трасса на ней отображается в виде разрывов и отрезков, при этом в обязательном порядке должны указываться места их подключения или соединения.

Помимо этого, номера, которые указываются на узлах, также должны полностью соответствовать реальным цифрам, так как читать электрические схемы (обозначения) в противном случае будет бессмысленно. Числа, указанные в кружках, определяют места соединений «минуса» с проводами, в то время как обозначение токоведущих дорожек делает более простым поиск элементов, находящихся на разных схемах. Комбинации букв и цифр полностью соответствуют разъемным соединениям, при этом существует достаточно большое количество специализированных таблиц, при помощи которых можно достаточно просто идентифицировать элементы любой электроцепи. Такие таблицы достаточно просто найти не только в интернете, но и в разных пособиях для специалистов. В общем, разобраться в том, как правильно читать принципиальные электрические схемы, не так сложно. Главное в этом – разобраться с функциональностью различных элементов, а также уметь правильно следить за цифрами.

Чтобы понять, как правильно читать автомобильные электрические схемы, нужно не только детально разбираться в условных обозначениях различных компонентов, но и при этом хорошо представлять себе то, каким образом осуществляется их формирование в блоки. Чтобы вы могли разобраться в особенностях взаимодействия между несколькими элементами электронного устройства, стоит научиться определять, как осуществляются прохождение и преобразование сигнала. Далее мы рассмотрим, как читать электрические схемы. Для новичков инструкция такова:

Первоначально нужно ознакомиться со схемой выделения цепей питания. В преимущественном большинстве случаев места, в которые подается питающее напряжение на каскады прибора, располагаются ближе к верхней части схемы. Питание непосредственно подается на нагрузку, после чего переходит на анод электронной лампы или же непосредственно в коллекторную цепь транзистора. Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада.
Установите входные цепи на каждом каскаде. Вам следует выделить основной управляющий элемент, после чего детально изучить вспомогательные, которые к нему прилегают.
Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе. Данные элементы являются чрезвычайно важными в процессе усиления переменного напряжения. Конденсаторы не являются рассчитанными на прохождение через них постоянного тока, вследствие чего значение входного сопротивления следующего блока не будет иметь возможности вывести каскад из стабильного состояния по постоянному току.
Начинайте изучать те каскады, которые используются для усиления определенного сигнала по постоянному току. Всевозможные элементы, формирующие напряжение, объединяются между собой без конденсаторов. В преимущественном большинстве случаев такие каскады работают в аналоговом режиме.
Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также вам следует определить, какие каскады подключены параллельно, а какие – последовательно

При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга.
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно.

Устройство и функции контактной группы замка зажигания

Функциональные элементы замка: поворотный регулирующий элемент и контактная группа. Основная функция контактной группы замка зажигания — замыкание клемм контактов и подключение элементов в электроцепи. Изменение положения ключа позволяет последовательно выполнить этапы:

  • замкнуть контуры питания электрических приборов и системы освещения;
  • подать ток на свечи зажигания и стартер;
  • запустить двигатель автомобиля.

Чтобы избежать непроизвольного замыкания между элементами, подводка проводки выполнена через колодку на торцевой стенке, а плоскости контакта спрятаны в полимерную оболочку.

Принцип работы

Поворот ключа замыкает контур и позволяет подать питание от аккумулятора к катушке. Напряжение передаётся на свечи зажигания через провода. Стартер начинает раскручивать двигатель — топливная смесь воспламеняется в камере сгорания, двигатель запускается и начинает работу.

Первый режим переключения ключа позволяет разблокировать поворот руля. Система замыкания механизма руля выполнена для безопасности — с противоугонной целью. Следующее положение ключа в замке зажигания позволяет:

  • включить подсветку панели приборов;
  • габаритные огни;
  • пользоваться стоп-сигналами и «аварийкой».

Получить доступ к контактной группе замка зажигания возможно, демонтировав пластиковую панель с запорным механизмом.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  1. Отключить аккумуляторную батарею
  2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
  3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
  4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

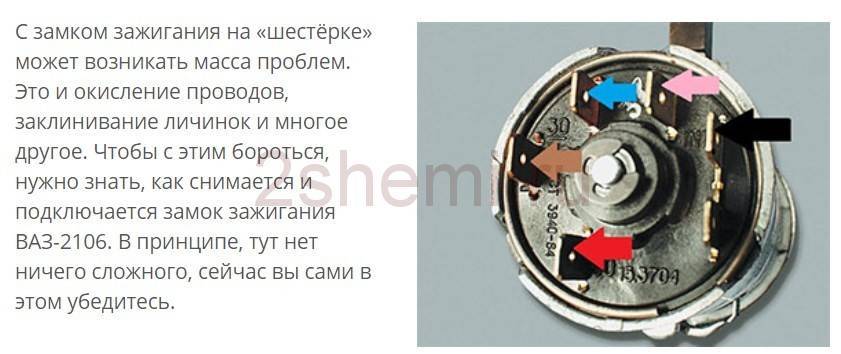

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

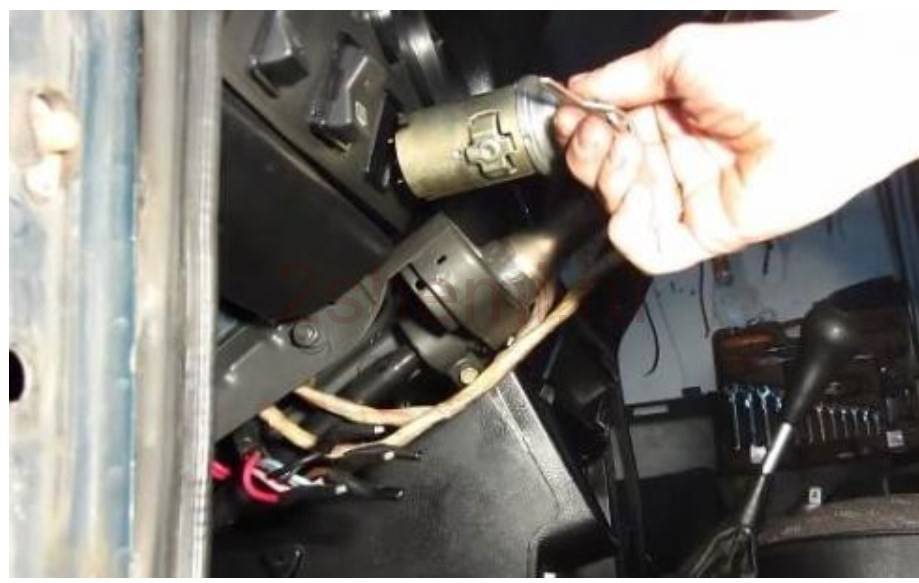

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

За запуск панели приборов и двигателя отвечает замок зажигания – без этого устройства даже самый шустрый автомобиль не сдвинется с места. Это только в голливудских фильмах каждый прохожий знает, как завести машину, соединив зубами два проводка – в жизни все совсем иначе!

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.
