Датчик массового расхода воздуха (ДМРВ) 2110: симптомы неполадок, диагностика и ремонт

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Диагностика поломки

Если датчик расхода воздуха ломается, признаки неисправности могут быть самыми разными. В первую очередь, увеличится расход топлива, еще одним симптомом могут быть плавающие обороты ДВС.

Помимо этих признаков поломки, можно выделить следующие:

• провалы в работе силового агрегата;
• более медленный разгон авто, плохая динамика;
• силовой агрегат может отключаться при переключении скоростей;
• снижение мощности и увеличение расхода бензина;
• прогретый ДВС более сложно завести;
• появление лампочки Check на контрольном щитке.

Последний признак может не проявляться при полном выходе из строя контроллера. Как проверить ДМРВ своими силами? Диагностика заключается в выявлении импульса.

В том случае, если импульс будет пониженным, это свидетельствует о:

• возможном замыкании либо обрыве проводки;
• поломке регулятора;
• некорректной работе ЭБУ;
• окислении контактов;
• о том, что контроллер не подключен.

Засоренный регулятор расхода воздуха

Проверка дмрв на ваз 2114 мультиметром

И третий способ, проверка с помощью мультиметра:

1. вставить мультиметр в систему для замера подачи тока. Режим должен быть до 20 Ватт;
2. объединить красный кабель с желтым (5 контакт), а черный с зеленым (3 контакт);
3. вставить ключ в зажигание и прокрутить, но не заводить машину;
4. мультиметр покажет показания, посмотрите их.
5. заводя автомобиль обороты резко колеблются, а нажимая на педаль газа двигатель глохнет;
6. сбрасывая полностью газ, обороты удерживаются пару секунд на пометке 2-3 тыс.
7. машина не может набрать скорость из-за отсутствия тяги;
8. на панели управления загорается инжектор “чек двигателя”.

Если движок и сам автомобиль проводят работу без перебоев, водители автомобиля ВАЗ 2114 редкого когда связывают загоревшую лампочку “чек” с работой ДМРВ. Поэтому, не стоит оставлять без внимания загоревший индикатор “чек” и считать это ошибкой компьютера.Если, описанные выше проявления выявлены, значит необходимо провести диагностику. Ведь неисправность системы ДМРВ, может быть схожа с другими поломками автомобиля.

Как расшифровать сведения мультиметра?

• Мультиметр показывает от 0,006 до 1,01 В – это обозначает, что датчик еще новый. Через несколько недель, данные увеличатся на пару сотен единиц.
• Если данные мультиметра находятся в районе от 1,01, 1,02 В – они обозначают, что датчик в режиме использования, это его рабочее состояние.
• Датчик показывает 1,03 – 1,04 В, – такие показания будут обозначать, что рабочий резерв использован в половину.
• Показания датчика 1,04В -1,05 В – такие показания обозначают, что датчик следует заменить на новый.
• Показания датчика свыше 1,05 В посылаемые на ЭБУ — неверные. Скорее всего, производит работу не правильно, или вовсе не производит работу.

Распиновка ДМРВ

• за пересылку данных с прибора ДМРВ на реле отвечает розово-черный кабель. Обозначен как контакт No2;
• за заземление, кабель зеленого цвета. Обозначен как контакт No3;
• белый, отвечает за питание прибора ДМРВ. Определен как контакт No4;
• желтый кабель, определен как контакт No5 и отвечает за передачу импульса с ЭБУ (электронный блок управления).

Распиновка ДМРВ на ваз 2114

Но стоит учитывать, что цвета могут отличиться от выше описанных. Производители датчика, могут заменять описанные цвета, другими. Будьте внимательны!

По показаниям прибора, можно легко определи в чем конкретно неполадка. И не тратить время на выявление поломки. Также, основываясь по показания мультиметра, можно провести необходимые работы, например чистку, проверить контакты, либо провести подмену нового прибора самостоятельно. Но так же, стоит учесть, что тестер может завысить свои показания. Это риск сменить вполне рабочий датчик на новый, тогда когда он в этом не нуждается. Параметры датчика зависят от чистоты масс в цепи.

Проверяем ДМРВ на ВАЗ-2110 мультиметром

Колодка датчика, первого провода может не быть – это нормально.

Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:

1. + 12 Вольт.
2. + 5 Вольт.
3. Общая масса (зелёный провод).
4. Выходной сигнал температуры воздуха.
5. Выход сигнала о расходе воздуха (жёлтый провод).

Электрическая схема подключения ДМРВ.

Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

1. Заходим в меню, ищем параметры датчиков.
2. Находим напряжение Uдмрв.
3. Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.

Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.

Шкала показывает 1,00 – датчик в отличном состоянии.

На шкале 1,26 – датчик «мертвый».

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 V	Состояние ДМРВ отличное, близкое к новому
1,02-1,03 V	Датчик в хорошем состоянии
1,04-1,05 V	Платиновая нить изношена, нужно думать о замене датчика
Больше 1,05 V	Датчик не работает, необходима срочная замена

Инструкция по чистке

Как показывает практика, чистка ДМРВ является одним из самых эффективных методов восстановления работоспособности контроллера. Поэтому при поломке датчика его не обязательно менять, тем более, что такое удовольствие сегодня не из дешевых. Такая процедура нужна потому, что со временем он загрязняется и показывает другие параметры.

Итак, как почистить ДМРВ в домашних условиях своими руками:

1. Вам потребуется отвертка с крестовым наконечником, с ее помощью необходимо ослабить хомут, фиксирующий магистраль от воздухозаборника.
2. Далее, произведите демонтаж гофры и визуально оцените состояние системы. Возможно, под гофрой вы увидите конденсат или следы от моторной жидкости.
3. Внимательно осмотрите внутреннюю поверхность контроллера. Если с системой все нормально, то следов потеков или загрязнений не будет. Как показывает практика, чувствительный элемент часто ломается именно из-за переизбытка загрязнений. Чтобы в будущем не избежать проблем такого плана, необходимо периодически производить замену воздушного фильтра. Эта процедура осуществляется в соответствии с техническим регламентом. Моторная жидкость может попадать на контроллер в результате увеличенного уровня расходного материала в картере. Соответственно, это происходит в результате засорения маслоотделителя в вентиляционной системе.
4. Сам регулятор фиксируется на двух болтах на магистрали. Процедура снятия осуществляется с помощью рожкового ключа. На этом этапе, если вы уверены в том, что устройство вышло из строя, его можно заменить.
5. Вы можете увидеть вход, на котором будет находиться уплотнительная резинка, предназначенная для защиты устройства от подсоса грязного воздушного потока. В том случае, если уплотнителя у вас нет, возможно, он зацепился за фильтрующий элемент. Соответственно, это приведет к тому, что входная сетка регулятора будет загрязнена.
6. Произведите очистку сеточки с использованием подручных средств. Для этого можно использовать обычную зубочистку или зубную щетку. После очистки уплотнитель можно установить назад, а регулятор поставить на место.

Замена

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
4. Гофра снимается.
5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Замена ДМРВ

Важно знать

ДМРВ приобретается для конкретной модели авто. Не рекомендуется использование аналогов, поскольку это может привести к сбоям в работе устройства.

Что понадобится?

Для выполнения задачи потребуются:

• ключ-головка с воротком;
• крестообразная отвертка;
• гаечный ключ на 10;
• новый ДМРВ.

Пошаговая инструкция

Изображение	Шаг
	Открывается капот автомобиля, от аккумулятора отключается отрицательная клемма. От регулятора надо отсоединить провода, для этого пользователь должен надавить снизу на фиксатор колодки. Используя отвертку, ослабляется хомут, который стягивает патрубок воздухофильтра. После ослабления патрубок надо потянуть на себя и отвести в сторону.
	Датчик фиксируется посредством двух болтов на корпусе фильтрующего устройства. Для их откручивания используется ключ или трещотка.
	После удаления последнего крепления производится демонтаж регулятора. Выполняется установка нового датчика, после чего в ДМРВ надо вставить фишку с проводами.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.

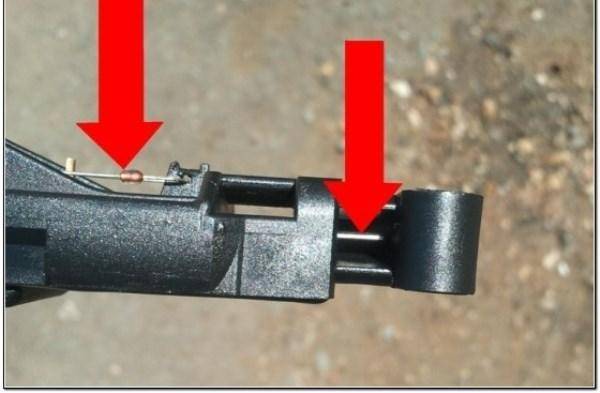

	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь – это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Виды и особенности работы ДМРВ

Существует много способов измерения массового расхода воздуха, в автомобиле с разной степенью популярности применяются три из них.

Объёмный

Наиболее простые расходомеры строились по принципу установки в сечении проходящего воздуха измерительной лопасти, на которую поток и оказывал давление. Под его действием лопасть поворачивалась вокруг своей оси, где устанавливался электрический потенциометр.

Оставалось лишь снять с него сигнал и подать его в ЭСУД для оцифровки и использования в расчётах. Устройство настолько же простое, насколько и неудобное в разработке, поскольку получить приемлемую характеристику зависимости сигнала от массового потока довольно затруднительно. К тому же надёжность невысока из-за наличия механически перемещающихся деталей.

Чуть сложнее для понимания устроен расходомер на принципе вихрей Кармана. Используется эффект возникновения циклических завихрений воздуха при проходе его через аэродинамически несовершенное препятствие.

Частота этих проявлений турбуленции почти линейно зависит от скорости потока, если правильно подобрать размеры и форму препятствия для нужного диапазона. А сигнал выдаёт установленный в зоне завихрений датчик воздушного давления.

В настоящее время объёмные датчики уже почти не используются, уступив своё место приборам термоанемометрического типа.

Проволочный

Работа такого прибора основана на принципе охлаждения разогреваемой фиксированным током платиновой спирали при помещении её в воздушный поток.

Если этот ток известен, а он задаётся самим прибором с высокой точностью и стабильностью, то напряжение на спирали будет с идеальной линейностью зависеть от её сопротивления, которое, в свою очередь, определятся температурой нагреваемой проводящей нити.

Но она охлаждается набегающим потоком, поэтому можно сказать, что сигнал в виде напряжения пропорционален массе воздуха, проходящей в единицу времени, то есть именно тому параметру, который и требуется измерить.

Разумеется, основную погрешность будет вносить температура воздуха на впуске, от которой зависит его плотность и способность к теплопередаче. Поэтому в схему вводится термокомпенсирующий резистор, который тем или иным способом из многих, известных в электронике, учитывает поправку на температуру потока.

Проволочные ДМРВ обладают высокой точностью и приемлемой надёжностью, поэтому широко применяются в производимых автомобилях. Хотя по стоимости и сложности этот датчик уступает только самому контроллеру ЭСУД.

Плёночный

У плёночного МАФ отличия от проволочного состоят чисто в конструктивном исполнении, теоретически это всё тот же термоанемометр. Только нагревательные элементы и термокомпенсирующие сопротивления выполнены в виде плёнок на кристалле полупроводника.

Получился интегральный датчик, компактный и более надёжный, хотя сложнее с точки зрения технологии производства. Именно эта сложность и не позволяет обеспечить настолько же высокую точность, которую даёт платиновая проволока.

Но чрезмерная прецизионность для ДМРВ и не требуется, система всё равно работает с обратной связью по содержанию кислорода в выхлопных газах, нужная коррекция цикловой подачи топлива будет внесена.

Зато в массовом производстве плёночный датчик обойдётся дешевле, а по своему принципу построения он обладает большей надёжностью. Поэтому они постепенно вытесняют проволочные, хотя на самом деле и те и другие проигрывают датчикам абсолютного давления, которые можно применять вместо ДМРВ, изменив методику расчётов.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные признаки неисправности, которые позволят определить поломку расходомера:

1. Повышенный расход бензина. В данном случае неполадку можно выявить по показаниям бортового компьютера, если последний вычисляет объем топлива. Если ДМРВ ломается, то расход бензина может возрасти на один литр или больше.
2. Понижение мощности двигателя по время работы.
3. Мотор автомобиля стал работать менее стабильно. Машине требуется больше времени для разгона, а иногда двигатель нехарактерно быстро набирает скорость.
4. Силовой агрегат «Десятки» не запускается либо запускается, но не сразу, через несколько попыток.
5. Плавающие холостые обороты.

Разумеется, таким симптомы неполадок могут быть связаны и с другими неисправностями, к примеру, свечей, трамблера и других компонентов системы зажигания. Поэтому для того, чтобы точно убедиться в неработоспособности расходомера, придется произвести проверку устройства. Что касается способов устранения неполадок, то сам ДМРВ обычно не подлежит ремонту, поэтому в большинстве случаев при неполадках в его работе устройство просто меняется. Бывает такое, что причины обусловлены плохим контактом девайса с бортовой сетью авто, поэтому перед заменой рекомендуем проверить цепь подключения, а также качество контакта устройства с разъемом.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

• черно-красный или розовый контакт — это подключение к управляющему модулю;
• зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
• серо-белый контакт — выходное напряжение;
• желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает

Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.
