Что такое ДМРВ в автомобиле

Достоинства и недостатки двух видов ДМРВ

Расходомеры на основе чувствительных пленок прекрасно фиксируют не только поступающий, но и обратный поток кислорода. Однако если в такой датчик попадают грязевые компоненты или масло, они могут выдавать некорректные данные.

В расходомерах с нитью все нежелательные компоненты сгорают, так как нить может нагреваться до 500 и более градусов. Вдобавок такие измерители отличаются более простой конструкцией, за что рассчитываются невысокой точностью. В результате данный вид ДМРВ по своим характеристикам не соответствует евростандартам, и путешествовать по Евросоюзу на автомобиле, оборудованном двигателем с этим расходомером, противопоказано.

Советы по уходу и обслуживанию ДМРВ автомобиля

Рекомендации для продления службы датчиков расхода воздуха:

• регулярная замена, очистка воздушного фильтра. Иначе возникает высокий риск перегрева, при котором прибор будет выдавать некорректные данные;
• избегать частого перегрева мотора, следить за корректностью работы системы охлаждения, за ее функционированием в штатном режиме, без значительных перегрузок;
• если проводится чистка внутренних частей расходомера, то надо выполнять процедуру предельно аккуратно, надо учесть, что даже после более или менее щадящих нескольких таких процедур на элементах могут возникнуть заметные повреждения.

Ремонт и замена

Этапы замены: открывают капут, окидывают клемму с аккумулятора (этого можно и не делать, но рекомендовано для безопасности), снимают воздуховод, откручивают крепления, отщелкивают фишку кабеля, вынимают старый и вставляют новый ДМРВ.

Если в памяти ЭБУ были ошибки, то надо ее очистить диагностическим тестером или с приборной панели, если в автомобиле есть такая функция, иначе некоторое время может высвечиваться Check Engine при рабочем изделии.

Основательный ремонт целесообразен, только если есть запасные части к ДМРВ от аналогичной его модели. То есть невозможно и нецелесообразно чинить чувствительные элементы и прочие детали — максимум, что можно сделать, если позволяет конструкция, заменить их, заполучив таковые от б/у изделий на сервисах, разборках и так далее. Но зачастую даже такая процедура невозможная, так как конструкция прибора делает сложным обновление отдельных ее частей.

Ремонт возможен, только если касается несложных повреждений:

• поврежден кабель, воздуховод, фишка с контактами — их меняют;
• корпус после промывки можно дополнительно загерметизировать герметиками, поменять уплотнители.

Но в большинстве случаев починка состоит в очистке датчика. Опишем один из вариантов процедуры:

1. Открутить саморезы крепления (кронштейна) ДМРВ. Как правило, они нестандартного типоразмера, поэтому можно применить пассатижи и заменить их на обычные (например, 4.9×20) под крестообразную отвертку для удобства будущих таких операций.
2. Отсоединяем воздуховод, снимаем прибор;
3. Готовим приспособление для мойки — подойдет аэрозольный очиститель для карбюраторов, но лучше специальный очиститель именно для ДМРВ (на фото ниже).
4. Конец помещают в верхний канал измерительного (сенситивного) элемента на 10 мм.
5. Промывка: нажимают на баллончик на 2–3 сек., через несколько секунд — еще раз, обычно больше не требуется, чрезмерное количество нагрузок не желательное. Если промывка делается на разобранном приборе, то трубку надо держать на некотором удалении от чувствительного элемента, чтобы уменьшить силу струи.

Для некоторых типов приборов крайне нежелательно применять тампоны, вату, кисточки и даже сжатый воздух, так как обычно средства с ним создают намного больший напор, чем при описанной выше промывке. Уровень допустимости применения перечисленных средств можно выразить так:

• для механических устройств можно, с разумными усилиями;
• для проволочных можно, но с оговорками: некоторые специалисты крайне не рекомендуют, но допускают при особой аккуратности;
• для пленочных запрещается, для них — только промывка, как описано выше, она же всегда рекомендована для всех типов ДМРВ.

То есть силовое воздействие на пленочный резистор, чувствительную часть должно быть близким к нулю. Ветошь, вату, кисточки можно применять лишь к нечувствительным, рабочим частям, таким как сам корпус, контакты.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый.

Процедура очистки и замены описана ниже:

1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.

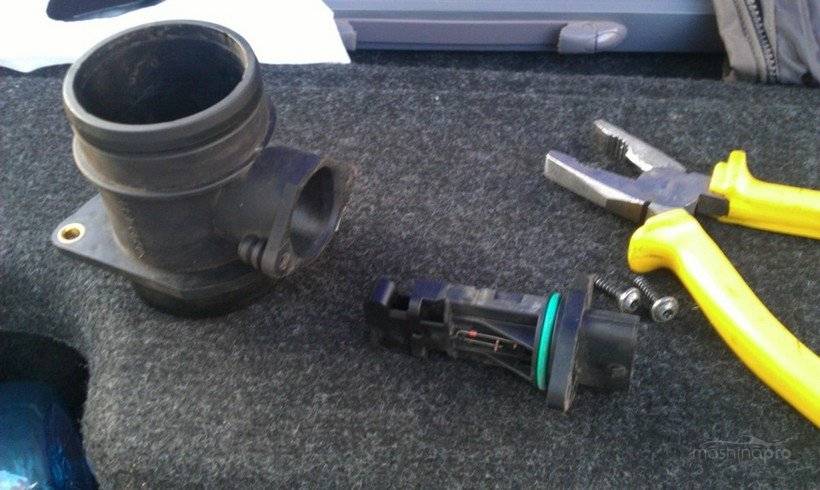

3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Возможные неисправности ДМРВ

О том, что датчик массового расхода воздуха неисправен, свидетельствуют следующие признаки:

• увеличение топливного расхода,
• нестабильность параметров холостого хода (увеличение или уменьшение числа оборотов в этом режиме),
• «провалы» работы мотора,
• изменения в динамике набора скорости.

Причиной некорректной работы ДМРВ может быть механическое повреждение его элементов или засорение. Наиболее уязвимые устаревающие расходомеры лопаточного типа могут засоряться частицам масла. У них часто наблюдается повреждение токопроводящих элементов.

Увеличение расхода топлива объясняется аварийным режимом работы блока управления, который при формировании управляющих сигналов «полагается» на сигналы, поступающие с дизельной заслонки. Критическим случаем (значительная поломка или засорение ДМРВ) является отказ в работе – завести двигатель при таком расходомере не удается вовсе.

Аналогичная ситуация может возникнуть, если машину оснастить датчиком, предназначенным для другой модели. Современные автомобили с бортовыми компьютерными системами извещают своего владельца о наличии неисправности заранее, прежде чем водитель обнаружит видимые признаки поломки.

При выходе из строя ДМРВ система диагностик выдает индикацию «чек» двигателя. Точное определение поломки выполняется на СТО при помощи точного диагностического оборудования, считывающего из бортовой системы код ошибки.

Мигание лампочки Check возникает при различных повреждениях, в том числе, при нарушениях работы датчика дроссельной заслонки, свечей и пр. Индикация этого типа возникает и при повреждениях проводки, датчика температуры.

Проверка чека путем анализа совокупности «симптомов» не всегда дает точный результат. Для полного выявления неисправностей (часто сигнал свидетельствует не об одном, а о ряде нарушений), необходимо использование компьютерной диагностики.

Профилактика неисправностей ДМРВ

Меры, которые позволят увеличить ресурс эксплуатации контроллера:

1. Воздушное фильтрующее устройство всегда должно меняться своевременно. Его забитость является одной из основных причин, по которым расходомер выходит из строя.
2. В ходе эксплуатации автомобиля надо следить, чтобы в воздушную магистраль не попадали следы масла. В частности, это актуально для более изношенных силовых агрегатов.
3. Периодически требуется диагностика патрубков на наличие возможных повреждений в виде щелей и трещин. Их образование станет причиной попадания загрязнений и пыли в расходомер.
4. Силовой агрегат нельзя запускать при отсутствии воздушного фильтрующего устройства, когда проводится ремонт мотора.
5. Не допускается применение средств наподобие «быстрый запуск» для упрощенного старта ДВС в целях профилактики. Их использование возможно только в крайних случаях. Применение подобных средств навредит работе расходомера.

Принцип работы

В автомобилях вплоть до 80-х годов выпуска применялись датчики лопаточного типа. По внешнему виду они напоминали дроссельную заслонку. Движущийся по патрубку воздух поворачивал лопатку (лопатки) ДМРВ, которые находились на одном валу с переменным резистором. На резистор подавалось опорное напряжение. Данные об изменении напряжения на среднем выводе переменного резистора передавались блоку управления.

Гораздо проще регистрировать движение воздуха в патрубке по давлению. Из законов физики известно, что при увеличении скорости движения воздушных масс в патрубке давление уменьшается.

Некоторые производители ставили в качестве регистраторов датчики объемного потребления воздуха. Однако их данные не соответствуют количественному содержанию кислорода в воздухе.

Известно, что при увеличении температуры плотность воздуха уменьшается. Массовое количество кислорода в определенном объеме (плотность) также уменьшается.

Кстати, именно поэтому в некоторых дизельных автомобилях ставят интеркулер для уменьшения температуры впускного воздуха, соответственно, кислородного обогащения смеси и увеличения мощности.

В 90-х годах на автомобили стали устанавливать ДМРВ анемометрического типа.

В общем случае датчик имеет в своем составе два устройства: датчик температуры и нагревающуюся нить из тугоплавкого материала. Принцип работы ДМРВ прост.

Ток, поступающий с блока управления двигателя, нагревает нить до определенной температуры, которая регистрируется встроенным в ДМРВ датчиком температуры. Во время движения автомобиля при нажатии педали акселератора скорость движения воздуха в патрубке увеличивается, и он охлаждает нить.

Блок управления увеличивает ток, чтобы достичь поддержания температуры нагретой нити на стабильном уровне. Таким образом, блок управления получает информацию о количественном потреблении воздуха по току нагретой нити. Иногда в качестве нити используют очень тонкую пластину.

Некоторые производители заявляют, что нагревательный элемент (нить или пластина) выполнены из платины. Судя по стоимости оригинальных ДМРВ, этому можно верить.

В некоторых схемах блоков управления двигателя предусмотрен режим «прокала» ДМРВ после глушения двигателя. В этом случае на нить поступает большой ток, нагревающий ее до температуры около 1000 градусов Цельсия.  Таким образом, происходит самоочистка нити (пластины) от различных масел и грязи, которая может на нее попасть в процессе движения автомобиля.

Конструкция и первые признаки неисправности

Конструкция ДМРВ представляет собой измерительную трубу, которой установлен платиновый провод диаметром 70 мкм, расположенный перед дроссельной заслонкой. Устройство работает на принципе постоянства температуры. Существует много различных ДМРВ для авто, в каждом из которых определяется по-своему количество поступающего воздуха.

Устройство пластинчатого ДМРВ

Обычно датчик расхода воздуха не выходит из строя полностью, поэтому на приборной панели не высвечивается Check Engine (CE). Для системы самодиагностики, которая встроена в блок управления авто, он исправен. В реальности датчик выдает либо неправильную информацию о количестве воздуха, который поступил в систему или с опозданием.

Диагностика расходомера – сложная процедура и ответственная, так как прибор очень дорогой. Окончательный вывод о замене устройства на новое можно сделать лишь после замены датчика или проверки на специальном стенде. Если после установки исправного ДМРВ, авто работает лучше, то датчик нужно заменить. Если особых изменений не произошло, то причина не в датчике.

Диагностировать неисправность датчика можно с помощью измерения напряжения АЦП ДМРВ. Такое измерение делают мультиметром. Исправный датчик имеет определенные характеристики, например, при неработающем моторе напряжение АЦП ДМРВ, замеренное на разъеме, должно составлять 0,996 Вольт. Значения напряжения 1,016 и 1,021 считаются нормальными. Если напряжение АЦП ДМРВ превышает значение 1,035 В, значит чувствительный элемент в устройстве засорен и может обмануть блок управления, передав неправильные показания. На фото можно видеть, как измеряется напряжение.

Измерение напряжения АЦП

Еще один способ определить неисправность расходомера воздуха – отключить его. Для этого нужно отсоединить разъем датчика и запустить двигатель. Вместо датчика его функцию будет выполнять дроссельная заслонка. Если авто будет работать лучше, то значит проблема в датчике.

Некоторые автолюбители при неисправном ДМРВ ставят вместо него диод. В этом случае диод берет на себя функции датчика. Конечно, лучше поставить новый расходомер, но на время можно поставить диод вместо датчика.

Существуют следующие признаки неисправности датчика:

• высвечивается ошибка Check Engine;
• повышенный расход топлива;
• авто медленно разгоняется, медленно набираются обороты;
• мотор работает нестабильно, рывками;
• повышенные или пониженные обороты холостого хода;
• выхлопные газы становятся более токсичными.

Точный диагноз неисправности прибора можно установить только с помощью специального оборудования.

Чтобы не попасть на дорогостоящий ремонт расходомера, следует следить за состоянием воздушного фильтра и вовремя его менять.

Почему ДМРВ приходит в негодность

В управляющую систему приходит информация от индикатора расхода топливной массы о том, что воздух подходит к устройствам впрыска. Затем управляющий блок идентифицирует объем топливной массы, которая подается в согласно этих данных. Наиболее распространенная пропорция топливной и воздушной массы составляет 1 к 14. Когда индикатор ломается, нарушается образование данной составной массы и это влияет на динамические характеристики.

Неблагоприятные последствия неверной работы Датчика расхода топлива

При поломке ДМВР можно заметить изменения в поведении автомобиля. Главными признаками являются:

Снижение динамики машины: авто плохо разгоняется, ход его становится дерганным. Мотор может самопроизвольно заглохнуть либо не завестись. В случае ложного срабатывания либо посылке неправильного импульса в управляющий блок, на старте может податься лишнее или неполное количество топлива. Понятно, что мотору в этом случае недостаточно питания или его слишком много, вследствие чего он рискует быть залит или просто заглохнет. На приборной доске начинает гореть индикатор ошибки «Проверьте двигатель»

Обратив вовремя свое внимание на этот сигнал, можно избежать серьезных проблем. Повышается расход топлива

Если автомобиль изначально тратит 10-12 литров на 100 км, а потом внезапно начинает «кушать» бензин/дизтопливо по 15-20 литров, — это повод произвести проверку ДМРВ. Некоторые автомобили при подобной неисправности могут за короткое время опустошить бак, а потом вернуться к обычному расходу. Колебания силового агрегата. Подобное возникает, когда двигатель авто трудится вхолостую или при педальном нажатии. Угроза для машины кроется во внезапном повышении скорости без влияния водителя.

Если какой-то из выше описанных признаков обнаружен, следует немедленно обратиться в сервис для профилактического ТО авто. Дополнительно ко всему, машина может работать только на низких или только на высоких оборотах, что отрицательно повлияет на состояние двигателя.

Промывать или нет?

Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят “полудохлый” датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.

Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы

Практический опыт применения подобных “чудо-средств” показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки…



Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии​

Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт

Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата

Взаимозаменяемость

Датчик дмрв

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh)

Несколько позже импортные датчики и контролеры заменили отечественные изделия

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

Читать дальше: Lifan smily 2011 отзывы

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Устройство датчика массового расхода воздуха

Устройство
ДМРВ предполагает наличие таких элементов:

• корпус;
• соединение;
• горячий провод;
• холодный провод;
• экран.

Воздушная
смесь проникает в цилиндры по патрубку через фильтрующую систему. Датчик Maf монтирован в корпус фильтра и присоединен к патрубку. Все стыковки
полностью герметичны, что делает невозможным проход воздуха, поэтому датчик
безошибочно определяет объем чистой воздушной массы из фильтра. Информация об
этом отправляется на ЭБУ.

Основная
деталь датчика — канал для прохода воздуха. Она сделана из пластика, внутри
расположен тонкий (70 мкм) провод из платины. Когда двигатель начинает
работать, происходит накаливание проводка — он нагревается до 100 градусов.

Конструкция
прибора проста. Объём прошедшего сквозь трубку воздуха определяется степенью
нагрева платинового провода. Все расчеты производятся в ЭБУ. В конструкцию
входят также резисторы — они нужны, чтобы поправлять и стабилизировать величину
силы тока. Из-за присутствия в конструкции расходомера платиновой нити его почти
невозможно отремонтировать. Этот фактор влияет и на его немаленькую цену —
около 2 000 руб.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В — прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

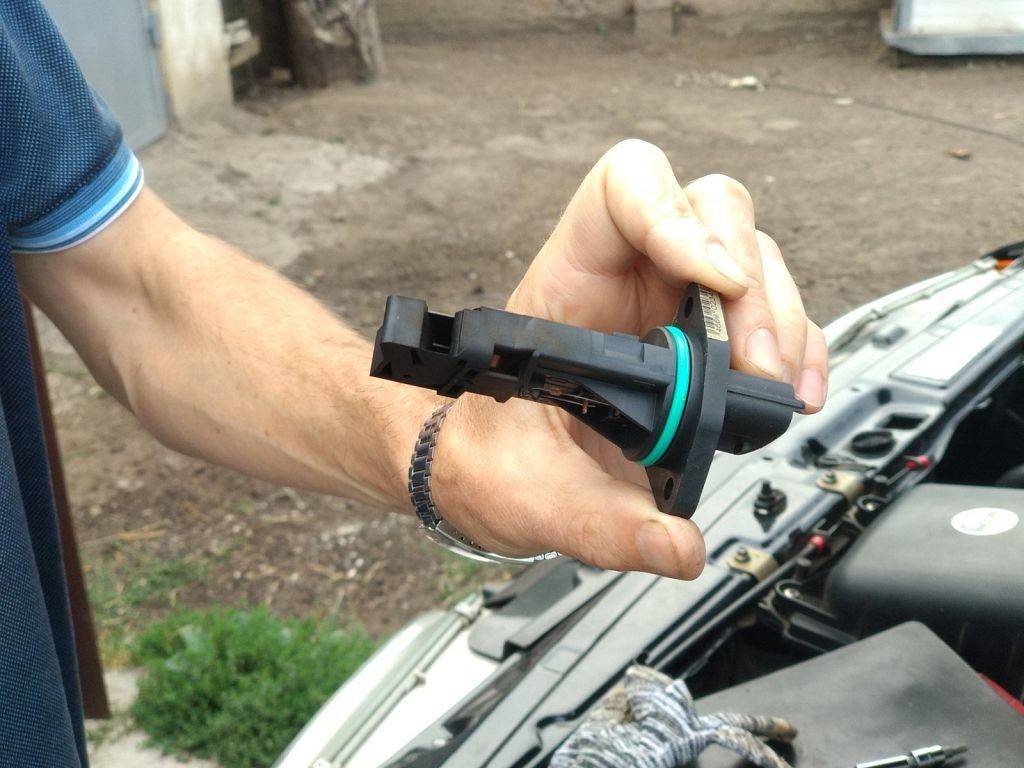

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Виды ДМРВ

Работа первых расходомеров основывалась на принципе смены сопротивляемости резистора. Находящаяся в корпусе прибора пластина изгибалась под воздушным потоком. Все просто: чем больше воздуха, тем сильнее гнется пластина. Сопротивление резистора меняется, ЭБУ получает информацию об объеме воздушной массы.

В популярных расходомерах используют 2 нити из платины — рабочий провод и контрольный провод. Они нагреваются до одинаковой температуры. Во время работы двигателя происходит обдувание рабочего провода воздухом. Чтобы температура нагрева была идентичной температуре контрольного провода, автоматическая система увеличивает на ней напряжение. Объем воздушной массы определяется разностью тока, проходящего через рабочий провод.

В современных расходомерах применяют также кремневые пластины, на которые платина нанесена способом напыления. Эта пластина и есть измеритель.
