Давление масла на ВАЗ-2112: сколько должно быть?

Давление масла в двигателе ВАЗ 2112 16кл — бортжурнал Лада 2110 GRAVICAPA 2001 года на DRIVE2

Ездил я себе и горя не знал, но вот пару дней назад, ехал вечером, и как бывает у жигулей при сбросе газа обороты упали до 500-700 и выровнялись, но в момент падения, заметил что мигнула лампа аварийного давления, может она и раньше так мигала, но не видел так как вечером мало езжу. Ну так как я человек дотошный в отношении тех состояния авто, полез искать.Первым делом замер давления на холодном и горячем двигателе

На холодном мой немного приуменьшающий (0.2-0.3) манометр показал 2.5, на прогретом до 90гр показал 0.3.

Мысли были о маслонасосе, вкладышах, колечке на маслоприемнике, постели распредов и самих распредов. Начал с колечка на маслонасосе и вкладышах, снял поддон, потом маслоприемник, все оказалось чистым и без кусков герметика, раскрутил по очереди все вкладыши, как вкладыши так и колено не вызвало ни каких сомнений, поменял лишь колечко на приемнике

Заливаю новое масло, и теперь на горячую имеем 0.5-0.6. Ну маловероятно что дело в колечке, скорее в новом масле МАНОЛ 10\40. Позвонил naxi, он отговаривал меня покупать новый масло насос, и рекомендовал снять клапанную крышку и дунуть в отверстие датчика аварийного давления. Снимаю я крышку, дую, и вижу брызги масла из под всех шеек валов. Ну теперь мысли о том что прошлый человек собиравший ГБЦ посадил все на казанский герметик, кривая постель и т.д… разбираем все, чтоб добраться к валам и видим вот что! Фото сделано сразу после снятия постели и извлечения гидриков, герметика нет ни какого ни где!

Теперь перемываем все что достали, и перетираем то что не сняли

Постель вымыл и вычистил, и прошелся 800 наждачкой чтоб убрать царапинки и хоть немного присадить постель ближе к валам. Меряем шейки валов и видим

Если поискать в книгах, то новые валы 23.9. Тут я и понял что валы лучше поменять, опять звонок naxi И вот лежат

Валы с магазина проехали 9тыщ, их замер показал 23.87.

Мажем ЛАКТАЙДОМ, не казанскими и прочими герметиками,

и прикручиваем постель

Момент затяжки 2кг, но так как делалось все маленькой трещеткой на 8, динамометрический ключ не одеть( по этому тянем все по кругу по чуть чуть примерно в 3 захода, и последним заходом обтягиваем без фанатизма. ну и далее новые сальники, заглушки и колечки свечных колодцев,

Колечки у меня были на герметике, новые ставил без герметика. После сборки давление на горячую стало

но зацокотел какой то гидрик во 2 или 3 цилиндре, цокотит не сильно а слегка заметно, но заметно блин( ну думаю покатаюсь немного может пройдет.

Проблему с давлением думаю решил, главное чтоб гидрик теперь успокоился)

Реализуем 21121009045 Щуп ВАЗ 2110-2112 (с 16-ти клап. двиг.) VAZ оптом и в розницу

В интернет магазине «Юрбел», Вы без сомнения, сможете купить Щуп ВАЗ 2110-2112 (с 16-ти клап. двиг.) под каталожным номером 21121009045 или аналоги. Мы предлагаем конкурентные цены и большой выбор автозапчастей производителя VAZ . Наш интернет магазин занимается оптово-розничной продажей и предлагает ознакомиться с широкой гаммой, представленного ассортимента, включающего в себя продукцию ведущих мировых производителей. Реализация налажена таким образом, что заказы поступают к покупателю в кратчайшие сроки после их размещения. Персонал интернет магазина уверенно ориентируется и досконально знает всю номенклатуру, благодаря чему вы получаете именно то, что нужно. Мы предлагаем купить товар Щуп ВАЗ 2110-2112 (с 16-ти клап. двиг.) 21121009045 и продукцию более миллиона наименований по приемлемой цене со складов по всему миру. Многочисленные артикулы и огромный выбор систематизированы таким образом, что подбор существляется при помощи современных баз данных и новейшего программного обеспечения. Интернет магазин нашей компании способен организовать поставку Щуп ВАЗ 2110-2112 (с 16-ти клап. двиг.) , в независимости, есть ли в наличие на складе или необходимо привезти под заказ.

Включение лампочки на низких оборотах

В некоторых случаях лампочка горит, когда скорость вращения вала двигателя не превышает 800–1500 оборотов в минуту. Причин у этой неисправности может быть две. Либо в масляном насосе засорилась маслоприёмная сетка, либо масло в магистрали выработало свой ресурс и нуждается в замене (как вариант, масло может быть низкого качества).

Маслоприёмная сетка маслонасоса ВАЗ 2106, полностью забитая грязью из-за некачественного масла

Решение: демонтировать масляный насос, извлечь из него маслоприёмную сетку и очистить её от накопившихся загрязнений. Очистку сетки удобно выполнять обыкновенной зубной щёткой. Во втором случае следует слить из системы максимально возможное количество масла и залить новое.

Необходимые инструменты и материалы для замены масла

Для замены масла понадобиться инструмент:

гаечные ключи «на 10», «на 17» и «на 24»;
приспособление для снятия масляного фильтра;
баллонный ключ;
тара для отработанного масла;
перчатки;
подстилка на землю;
ветошь;
новый фильтр и масло.

Подходящие комплектующие: Масло моторное полусинтетическое “Лукойл Люкс 10W-40”, (5л) артикул — 19299. Цена около 1100 рублей.Оригинальный масляный фильтр для двигателя Lada 21080101200508. Цена 180 рублей. Аналоги: BM FO2108 – 140 рублей, JS Asakashi C0065 – 150 рублей.

Цены актуальны на лето 2017-го года для Москвы и области.

1Прогреваем двигатель, теплое масло быстрее стечет. Ставим машину на домкрат и снимаем правое переднее колесо.

2Находим сливную пробку, подставляем под нее емкость для слива отработки. Откручиваем и сливаем. По окончании процесса устанавливаем пробку обратно.

4Снимаем пробку заливного отверстия.

5Нужно подготовить новый фильтр, заливаем в него масло и смазываем резиновую прокладку сверху.

6Откручиваем старый фильтр, устанавливаем новый на его место.

8Устанавливаем на место пробку заливного отверстия.

9Заводим двигатель и даем ему поработать на холостом ходу в течение 5-10 минут. Масло должно распределиться по системе, а индикатор масла (в виде масленки) должен погаснуть.

10Проверяем уровень. В случае необходимости нужно долить еще масла. Все, масло и фильтр мы заменили.

Все без исключения автовладельцы прекрасно знают, что беспроблемная эксплуатация их автомобиля напрямую зависит от правильности и регулярности выполнения соответствующих сервисных работ. Именно поэтому необходимо на регулярной основе выполнять такое сервисное обслуживание. Замена масла ВАЗ 2112 в моторе с 16 клапанами позволит продлить эксплуатационный ресурс двигателя и избавит автовладельца от необходимости проведения сложных дорогостоящих ремонтов силового агрегата.

Горит индикатор давления масла при рабочей температуре ВАЗ 2112

Всем доброго времени суток. ваз 2112 16кл

Загорается лампа низкого давления на температуре 90 градусов. Замерял давление, на температуре 50 и до 70 давит 2 и выше. Но при нагреве до 90 давление падает до 0,3.

Заменил маслонасос, фильтр масляный, маслоприемник чистый, колено снимал, возил токарю сказал все впорядке, вкладыши новые и коренные и шатунные. И каналы прочистил в коленвале. Все сальники новые нигде ничего не течёт все чисто.

Масло залито 10w40 Shell Helix. Не проездил и 500 км. Подскажите в чем может быть проблема где её искать. И сильно ли влияют на давление масла распредвалы и все снимал каналы промазал герметиком. Но сильно не помогло.

Нужно проверить герметичность редукционного клапана.

to Анатолик:

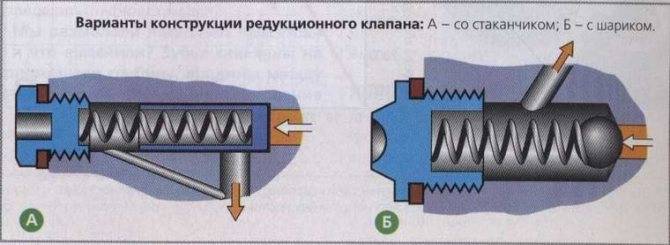

Если стоит клапан в виде «стаканчика», то шарика там никакого быть уже не может.

Возможен вариант клапана с шариком вместо стаканчика.

С одной стороны это хорошо, с другой не очень. Значит стравливается давление через повышенные зазоры распредвалов, или что ещё хуже, есть где-то трещина в головке или блоке.

Не факт. Трещина может быть между масляным каналом и внутренней полостью блока.

Других нет. Только штатные отверстия для смазки ГРМ.

Отпишитесь по результату пож-та.

Доброго время суток

на холодный двигатель всё отлично как только нагреется и погазовать сильно то на малых оборотах загорается датчик давления заехал проверил давление совсем слабое мастер сказал, готовь деньги 15 000 т без вскрытия причина в валах у меня Приора 16 клапанная.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

шарик (элемент №1 на рисунке);
пружина (№2);
упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Уровень и качество масла

Первым делом при загорании контрольной лампы следует проверить уровень смазки в двигателе. Для этого воспользуемся специальным щупом, который предусмотрен как в восьмиклапанных, так и в шестнадцатиклапанных силовых агрегатах «десяток». Замеры следует производить при остывшем моторе. Если их результат покажет, что уровень масла ниже минимума — долейте его и проверьте работу датчика с лампой.

Обратите внимание также и на консистенцию масла. Чем больше автомобиль прошёл с момента его замены, тем оно жиже, а масляный насос, рассчитанный на определённую вязкость, естественно, будет не в состоянии создавать необходимое давление

В подобных случаях лампа, обычно, загорается, когда двигатель нагревается до рабочей температуры.

Если уровень масла ниже минимума, его необходимо долить

Аналогичные симптомы могут наблюдаться и при использовании масел, класс вязкости которых ниже предусмотренного заводом-производителем двигателя. Если вы не уверены в качестве смазки, лучше её заменить.

И все же лампочка давления масла горит: что смотреть в первую очередь

В былые времена автоинструкторы по техминимуму внятно давали уяснить: «Упало давление в маслосистеме – двигателю стоп и под капот». Тогда в моде были стрелочные индикаторы, которые, кроме всего прочего, давали представление о динамике изменения напора в системе с изменением оборотов коленвала. Раз уж речь зашла о давлении в системе, то отмечу, что оно отнюдь не постоянное. Минимум Паскалей наблюдается на холостом ходу, а с ростом оборотов производительность маслонасоса растет, отчего и давление повышается.

Уровень смазки

Cовременный вариант сигнализации о давлении масла в системе суть действий не меняет. Загорелась лампа – глушим двигатель и дергаем щуп, если, конечно, таковой имеется в вашей машине. Уровень ниже MIN и есть причина срабатывания аварийного датчика.

Вообще говоря, осматривать масляный щуп – это одно из обязательных условий предстартовой подготовки автомобиля, которая проводится ежедневно. По поводу того, в какой момент дергать щуп, скажу так: однозначно на остановленном двигателе. На холодном или на прогретом, через 5 минут или сразу после остановки – ответы на эти вопросы ищите в книге по эксплуатации на конкретную машину.

Проблемы с электрикой

Если же уровень масла в норме, то события разворачиваются не в лучшую сторону. Тут дело либо в неисправности электросистемы сигнализации масленки, либо что-то с самим двигателем. Для начала отсекаем электрику.

Точная цифра давления масла в системе лучше всяких лампочек расскажет о состоянии маслосистемы. Принцип замера напора смазки мало чем отличается от ВАЗовских «зубил». Достаточно иметь манометр и штуцер, который можно плотно ввинтить вместо датчика давления, отсылающего показания на приборную панель. Атмосферы или другие единицы измерения снимаются на работающем двигателе на горячую в двух режимах: на холостом ходу и определенных оборотах.

Конкретные показания тахометра, а также соответствующую им цифру давления ищите в руководстве по эксплуатации на двигатель определенной марки. Например, у восьмиклапанника ВАЗ 2110 при температуре 85°C связь такая:

850-900 об/мин – не менее 0,5 кгс/см2.
5 600 об/мин – 3,5-4,5 кгс/см2.

Приближенные методы замера давления тоже имеют право на жизнь. К примеру, на ВАЗовских переднеприводниках работает следующая схема:

Отвернуть на 2-3 оборота датчик давления масла.
Выжать педаль газа.
Покрутить стартером.

Признаком работоспособной маслосистемы будет просочившееся сквозь резьбу масло. Это свидетельство того, что маслонасос развивает требуемое давление и с вязкостью самой смазки все в порядке. Единственное замечание – планируйте экстрадиагностику только при заряженном аккумуляторе. Как проверить автомобильный АКБ при покупке или под капотом – я недавно описывал. Если давление в норме, то неисправность скрывается в электрической схеме. В машинах попроще это может быть как сам датчик, так и провод, замкнувший на массу. В автомобилях среднего и премиального сегментов цепь сигнализирования об аварийном давлении масла не такая уж и простая. К примеру, даже на стареньких VolksWagen Passat она завязана на ЭБУ и дополнительно оснащена звуковым зуммером.

Впрочем, вспыхивать лампа давления может и от плохого контакта с электронной платой. Приемлемым устранением такой неисправности считается пропайка контактов, которая выполняется у квалифицированного мастера электроники.

Проблема с давлением масла в двигателе ВАЗ-2112 1,5 16 кл

13 апреля 2013, 09:02 #1

Такая проблема: Осенью сделал ремонт двигателя (Ваз 2112 1,5 л 16 кл), поменял поршни, вкладыши, расходники и после этого на прогретом двигателе при холостых оборотах загорается лампа масла. В сервисе сказали мол должно пройти детали притруться перестанет гореть. Зимой лампа не горела из за того что температура работы двигателя была ниже чем в теплое время года. Пришла Весна проблема опять вылезла. Померяли давление на холостых ноль практически, на оборотах 0,1 чего-то, должно быть минимум 0,4 всегда. Датчик в порядке. Сразу скажу поменяли масляный насос, фильтра, масло. «Мастера» разводят руками, что делать не знаем, вторая у них такая машина, на той меняли голову, и вообще говорят собрали почти новый двигатель, проблема не исчезла. Кто нибудь сталкивался с таким?

Daewoo Lanos 1.5 л

14 апреля 2013, 12:05 #2

Ну, если все новое, может быть, масло жидковатое? Залейте погуще.

16 апреля 2013, 17:59 #3

доброго времяни суток купил ваз 2112 2007 года выпуска на ней уже стоят дисковые тормоза с зади за место барабанов,но ручник не проведен обратился в сервис спросил что делать сказали надо гидравлический ручник.подскажите пожалуйста сколько будет стоить купить эту систему и как ее установить. )))зарание благодарю

16 апреля 2013, 21:38 #4

alertcase, 13 апреля 2013, 09:02, #1

Ты не одинок с этой проблемой. Вероятнее всего просрал щлифовщик диаметр шеек вала

13 января 2014, 17:35 #6

ВОТ У МЕНЯ ТОЖЕ ТАКОЙ ЖЕ ПРОБЛЕМ !В ХОЛОДНОМ КАК ЧАСЫ А ТЕМПЕРАТУРА 90 ГРАДУС УЖЕ ДАВЛЕНИЯ МИГАЕТ ,КОЛЕНВАЛ РАСТОЧИЛИ , БЛОК РАСТОЧИЛИ , МАСЛЕНАЯ НАСОС МЕНЯЛИ ,РАСПРИДВАЛ ПОМЕНЯЛИ ,

В БЛОК ФОРСУНКИ МЕНЯЛИ ,КЛАПАНОВ МЕНЯЛИ ,ПОМОГИТЕ КТО СТАЛЬКОВАЛСЯ С ТАКИМИ ПРОБЛЕМАМИ !

ЗА РАНЕ БЛАГОДАРЮ )))))))))))

26 марта 2014, 10:58 #7

у меня тоже на прогретом моторы на малых оборотах лампочка давления горит приходится газовать в пробке , мастер говорит в распредвалах проблема

24 января 2015, 16:54 #8

ребят поменял мотор работает исправно но при нагрева температуре загараеться давления тока на холостых даю газку тухнит сменил все что можно что может быть.

24 января 2015, 17:12 #9

на горячую горит давления даю газку тухнит.

Chevrolet Niva LCVortex Estina

24 января 2015, 18:57 #10

Поменял мотор на новый? Если с ремонта, читай ветку сначала, про вал и вкладыши.

24 января 2015, 23:40 #11

на горячую горит давления тока на холостых сколько смогу проехать

Chevrolet Niva LCVortex Estina

25 января 2015, 12:09 #12

yuschenkovictor2014 1, 24 января 2015, 23:40, #11

на горячую горит давления тока на холостых сколько смогу проехать

Тебе никто не скажет. Ездий пока не застучит. Я на автомобиле МАЗ ездил пол года так.

25 января 2015, 12:18 #13

RW4HJD, 25 января 2015, 12:09, #12

Тебе никто не скажет. Ездий пока не застучит. Я на автомобиле МАЗ ездил пол года так.

31 января 2015, 18:04 #14

Я залил подозрительную, как мне тогда казалось, жижу «Моторесурс» для двигателя и теперь просто балдею. Никаких проблем.

8 февраля 2015, 16:21 #15

avtoман, 14 апреля 2013, 12:05, #2

Ну, если все новое, может быть, масло жидковатое? Залейте погуще.

Источник

Проверка износа деталей масляного насоса

Инструкция, как правильно поверить и проконтролировать износ деталей:

Прежде необходимо все детали промыть бензином или керосином, продуть струей сильно сжатого воздуха.
Осмотреть корпус, крышку, на наличие трещин, сколов. Это может вызвать утечку масла. Если обнаружены большие изъяны на этих деталях необходима полная замена масляного насоса ВАЗ 2107.

Затем выполняется замеры зазоров, которые образовались в устройстве после эксплуатации. Для работы понадобятся плоские щупы.

Сперва определяется зазор полученный между ведомой шестеренкой и осью, на которой она расположена. Его величина должна быть в пределах 0,017 – 0,057 мм, но не более 0,1 мм.
Зазор между отверстием в корпусе и валом насоса не должен превышать 0,1 мм, оптимальный 0,016 – 0,055 мм.
С помощью плоского щупа вымеряется зазор между зубьями соседних шестеренок, он должен равняться 0,15 мм, но не превышать 0,25 мм.
Затем измеряется величина зазора образовавшегося между наибольшим диаметром шестеренок и корпусом насоса, номинальный его размер 0,15 мм, но не более 0,25 мм.

Измерение зазора между корпусом и шестеренкой масляного насоса

Далее щупом определяется зазор между торцом линейки, которая ложится на плоскость разъема масляного насоса, и торцом шестерни. Его величина должна быть 0,161 – 0,166 мм, но не более 0,2 мм.
Ремонт масляного насоса предусматривает проверку редукционного клапана. К заеданиям могут привести отложения и загрязнения на сопрягаемых поверхностях клапана и корпуса. Забоины и заусенцы могут стать причиной уменьшения давления в системе.
Упругость пружины проверяется путем сравнения ее данных с данными на рисунке.

Данные для проверки упругости пружины

Сборка насоса

В корпус устанавливается ведущая шестерня с валом.
Надевается ведомая шестерня на ось, расположенную в корпусе.
Устанавливается крышка.
Вставляется с пружиной редукционный клапан.
К корпусу масляного насоса крепится приемный патрубок.

Так устанавливается на ВАЗ 2107 масляный насос. Замена его хорошо видна на видео. Бывают случаи, когда на автомобиле в системе смазки неисправности не устранены, хотя установлен новый на ВАЗ 2107 масляный насос. Замена, возможно,требуется валику или шестерни привода. Это может быть вызвано вмятинами, выкрашиванием или рисками на деталях. На автомобиле иногда достаточно, чтобы была произведена замена привода масляного насоса ВАЗ 2107.

Замена шестерни привода насоса масляного

Под распределителем зажигания на авто ВАЗ 2107 или заглушкой, в зависимости от типа двигателя, с карбюратором или инжекторного, соответственно, в отверстии блока цилиндров находится шестерня привода. Замена привода масляного насоса на ваз 2107 включает в себя установку новой шестерни:

Снимается распределитель зажигания.
С натягом устанавливается в шлицевое отверстие шестеренки привода масляного насоса деревянная палочка с заостренным концом.
Шестерня удаляется из блока цилиндров.

Каким должно быть давление масла в двигателе?

Не существует единой нормы давления масла в двигателе, и причина проста: устройства моторных систем от разных производителей автомобилей имеют некоторые отличия. Но и тут есть одно общее правило: давление масла на холостых оборотах на двигатель не может быть выше, чем в режиме нагрузки. Дело в том, что с чем с большей скоростью вращаются элементы системы, тем больше смазки им требуется.

Чтобы понимать, каким должен быть интересующий нас показатель, необходимо представлять себе принцип его замера. Современные авто оснащены специальными датчиками – именно они отслеживают состояние масла в системе. К сожалению, не во всех случаях они точны, но сработавший датчик может как сэкономить деньги на ремонте, так и спасти жизни. А если ремонт все-таки потребуется, то стоить он будет немало.

В эксплуатационном пособии к автомобилю указаны основные технические характеристики и режимы эксплуатации смазки. Также там обычно можно найти марки жидкостей, которые лучше всего подходят конкретному двигателю. Кстати, производители предлагают фирменное масло под брендом автоконцернов.

Показатели, которые считаются нормой, вы можете найти в руководстве по ремонту и эксплуатации вашего авто.

Так, у известного российского автомобиля «Lada Priora» на холостом ходу нормой считается 196,2 кПа, то есть около 2 бар, а при 5 400 оборотах в минуту нормой является 4,5–6,5 бар. Этот уровень считается максимальным для автомобиля.

Производители американских марок обычно пишут нормальное давление из расчета на 1 000 оборотов в минуту. На 1 000 оборотов усредненный показатель составляет 10 фунтов на квадратный дюйм (или 67 кПа). Например, при 2 000 оборотов нормой является 1,3 бар, а при 5 000 оборотов цифра возрастает до 3,4 бар. Но, оценивая эти показатели, не стоит забывать о разнице между отечественными автомобилями и иномарками, а также об отличиях в условиях эксплуатации.

На уровень нормального давления масла в двигателе влияет немало факторов:

рабочий объем мотора;
количество цилиндров;
количество клапанов на цилиндр (2–4) в системе ГРМ;
объем единовременно заливаемого масла;
турбированный ДВС или атмосферник;
бензиновый или дизельный двигатель;
рядное, V (W) образное, оппозитное расположение цилиндров.

Например, для ВАЗ-2106 минимальное давление масла на холостых оборотах двигателя составляет 0,2 бар – его можно отследить при помощи стрелки на панели. При недостаточном уровне на панели загорается красный индикатор. На старых моделях он выглядит как красная лампа, на новых – это значок лейки. У ВАЗ-2106 давление масла на прогретом двигателе при оборотах до 4 500 в минуту должно быть около 4-5 бар. Иными словами, давление повышается прямо пропорционально увеличению числа оборотов.

Но нужно понимать, что если ваш автомобиль ездит на дизеле, картина будет отличаться. Рассмотрим это на примере Mercedes Benz Vito с двигателем 611980. Для этого агрегата объемом 2,2 л нормой считается давление масла в дизельном двигателе 0,3 бар на холостом ходу. В районе зеленой шкалы эта цифра повышается до 3–3,5, при слишком низком показателе стоит убедиться в исправности смазочной системы автомобиля.

Если рассматривать моторы ЗМЗ, то здесь ситуация мало отличается. Для двигателя 405 нормальным считается от 0,4 бар на холостых и 4 на повышенных оборотах (от 2 и более). Раньше все необходимые данные можно было получить благодаря стрелочному указателю, теперь же, после выхода «ГАЗелей Бизнес», они отображаются бортовым компьютером на приборной панели, причем с точностью до сотых.

В двигателе Chevrolet Lacetti 1.4 минимальный уровень ДМ составляет 0,6 бар на холостом ходу, тогда как при 3 000–3 5000 давление масла на горячем двигателе поднимается до 3 бар.

Сегодня самыми производительными насосами оснащаются модели ВАЗ, а именно «Лада Приора» и ВАЗ 2110 с 16-клапанным мотором. Поэтому на холостом ходу ДМ не поднимается выше 1 бар, а на 5 000 стрелка доходит до 6–6,5.

В случае с Renault Logan все иначе: для моторов с 8-клапанным ГРМ нормальным показателем считается 0,3 бар на холостом ходу. Тогда как у 16-клапанных двигателей этот уровень в два раза выше.

Повышение или понижение ДМ относительно заводских норм негативно отражается на работе мотора. Недостаточный показатель провоцирует масляное голодание, из-за чего усиливается трение между элементами системы, а это приводит к их быстрому износу и может даже вызвать заклинивание двигателя. Слишком высокий уровень нарушает герметичность соединений, из-за чего появляются течи уплотнений, прокладок, происходит выдавливание сальников.

Источник

Система смазки двигателя ВАЗ

Система смазки двигателя за счет подачи масла к трущимся поверхностям обеспечивает:

уменьшение трения и повышение механического КПД двигателя;
уменьшение износа трущихся деталей;
охлаждение деталей двигателя;
вынос продуктов износа из сопряжений деталей двигателя.

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Рис. Схема системы смазки двигателя ВАЗ:1 — масляный насос; 2 — масляный картер: 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — шестерня привода масляного насоса и распределителя зажигания; 10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла; 12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном валу; 14 — канал в опорной шейке коленчатого вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал с головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давление масла; 21 — канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 — перепускной клапан масляного фильтра; 26 — противодренажный клапан

Система смазки двигателя ВАЗ состоит из следующих элементов:

масляный картер 2;
указатель уровня масла 23;
масляный насос 1;
приемный патрубок насоса с мелкой фильтрующей сеткой;
полнопоточный масляный фильтр 24;
редукционный клапан;
указатель давления масла;
датчики 20 давления масла;
контрольной лампы недостаточного давления масла в системе;
каналы подвода масла.

Под давлением смазываются подшипники коленчатого и распределительного валов, подшипники вала привода вспомогательных агрегатов, подшипник шестерни привода масляного насоса и распределителя зажигания.

Разбрызгиванием смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов и стержни клапанов в направляющих втулках.

Циркуляция масла в системе обеспечивается масляным насосом. Насос засасывает масло из картера и по каналу 3 в блоке цилиндров подает его в полнопоточный фильтр 24. Очищенное масло из фильтра, через главную масляную магистраль 19 и каналы 21 в блоке цилиндров, поступает к коренным подшипникам и подшипникам вала привода вспомогательных агрегатов. От коренных подшипников масло через внутренние каналы 22 в коленчатом валу поступает к шатунным подшипникам. Часть масла через отверстия в нижних головках шатунов разбрызгивается и смазывает цилиндры и детали поршневой группы двигателя. Через каналы 17 и 18 в блоке и головке цилиндров, далее через магистральный канал 13 в распределительном валу масло подается к подшипникам и кулачкам вала. Цепь привода распределительного вала смазывается маслом, выходящим из передних опор распределительного вала и вала привода вспомогательных агрегатов.

На блоке цилиндров установлены датчик давления масла и датчик контрольной лампы недостаточного давления установлены. Датчики соединяются с главной масляной магистралью. В момент запуска двигателя зажигается контрольная лампа зажигается, поскольку давление масла в системе надостаточное. При работающем двигателе лампа должна гаснуть. В нектороых случаях лампа может гореть и при нагретом двигателе, когда он работает на малых частотах вращения коленчатого вала при холостом ходе.

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(4 голосов, средний: 2,75 из 5)
