Через сколько км необходимо регулировать клапана на ВАЗ-2114: рекомендации завода и владельцев

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто. Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

В случае неисправности гидрокомпенсаторов — они начинают стучать. Что вызывает стук и как с ним бороться можно почитать .

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

  • впускной клапан – от 0,05 до 0,2 мм;
  • выпускной клапан – от 0,05 до 0,35 мм

Для работы потребуются следующие инструменты:

  • рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
  • инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
  • комплект специальных щупов;
  • шайбы для регулировки толщиной от 3 до 4,5 мм;
  • прибор под названием микрометр.

Лампы какого производителя лучше купить

Как мы уже выяснили, для замены ламп ближнего и дальнего света на ВАЗ 2114 и подобных ему моделях нужно купить лампу типа H4. Я составил список популярных моделей по убыванию цены. Нельзя четко сказать, что какая-то лампа хорошая, а какая-то плохая. Они все сполна оправдывают свою стоимость. Итак, наш рейтинг ламп:

Philips H4 X-treme Vision

Philips H4 3700K X-treme Vision +130% — лампа от известного производителя с усиленным световым потоком. У неё стандартная мощность 55/60Вт, поэтому тебе не стоит переживать за сохранность бортовой сети и нагрузку на генератор. Но при этом световой поток увеличен по сравнению со стандартными H4. Производитель заявляет, что они на 130% ярче обычных галогенок. Их стоимость на февраль 2019 года – 1055 руб., что равно примерно 16 долларам.

Osram H4 Night Breaker

Osram H4 Night Breaker Unlimited +110% Ещё одна лампа с увеличенным световым потоком от не менее известного производителя. У автолюбителей этот бренд сыскал популярность. Отмечают и то, что бракованные лампочки попадаются редко. Осрам заявляет, что они будут светить на 110% ярче, чем стандартные, при стандартной мощности 55/60 Вт. Стоят они дешевле, чем аналоги конкурента от «Филипса»: 795 руб., что эквивалентно 12 долларам.

OSRAM H4 Ultra Life

OSRAM H4 Ultra Life — такую лампу лучше поставить в фары тем, кто хочет, чтобы она светила долго и не нужно было лишний раз её менять. Производитель заявляет в 4 раза больший срок службы, чем у обычных галогенок. Напомним, что средний срок службы галогеновых ламп – 600 часов. Пользователи отмечают, что продукция серии Ultra life действительно служит долго. Стоимость этих ламп – 380 руб., это почти 6$.

Но если же ты хочешь сэкономить, то обрати внимание еще на два бренда – GE и Маяк

General Electric H4

General Electric H4 12V 60/55W P43t GE – это недорогие лампы. Автовладельцы отмечают, что они работают в штатном режиме на протяжении всего заявленного срока службы без нареканий. Форма светового пучка правильная, а стоят они всего 270 руб. или 4$.

Маяк H4

Маяк H4 12V60/55W – лампы, которые стоят еще дешевле. Самое то для таксистов и молодых владельцев отечественных автомобилей. Дают сравнительно неплохой свет за свои 215 руб. или 3.3$.

В этот рейтинг вошли лучшие модели в своих ценовых сегментах. Надеюсь, этот рейтинг помог тебе определиться с выбором лампы ближнего света на ВАЗ 2114, а от себя добавлю, что лучше не ставить самые дешевые лампы: менять их придется чаще, и световой поток будет ниже. При этом можно нарваться на подделку и получить «кривое» световое пятно. С такими лампами ты будешь слепить водителей встречных автомобилей.

Последствия неправильного теплового зазора

Бывает, что в особо холодный день при работе непрогретого мотора появляются посторонние шумы: негромкое пощелкивание металла. В норме звук постепенно прекращается по мере прогревания двигателя.

Если пощелкивание продолжается и в таком состоянии, это сигнал того, что тепловой зазор одного или сразу всех клапанов слишком велик. Такой дефект чреват не только неприятным звуком! Клапаны вынужденно находятся слишком короткое время открытыми, что приводит:

  • к перебоям в работе двигателя;
  • к снижению КПД;
  • к проблемам с запуском двигателя.

В худшем случае детонационное сгорание может разрушить мотор.

Зазор, меньший, чем необходимо, — еще большое «зло» для двигателя! Разогрев цилиндра до рабочей температуры (600-900 градусов Цельсия!) расширяет металл, сводя на нет слишком небольшой зазор.

Как следствие, падает КПД, повышается потребление топлива, и на клапанах/седлах начинают сгорать конические фаски.

Необходимые инструменты

Что понадобится для регулировки клапанов

Как уже говорилось ранее, обязателен щуп или специальное приспособление. Если правильно подобрать, то можно работать с пластинами регулировки. Часто используют рейку для регулировки клапанов, которая обеспечивает большую точность в сравнении с пластинами или щупом. Однако отличается сам процесс регулировки, он не соответствует приведенному выше способу. Можно использовать индикатор. Он представляет собой специальное устройство для регулировки клапанов с высокой точностью.

Таким образом, клапаны отвечают за распределение горючей смеси в двигателе, своевременный выход отработанных газов. За размерами зазоров клапанов нужно регулярно следить и в случае необходимости регулировать. Отрегулировать клапана можно самостоятельно, не прибегая к услугам автосервисов

Важно точно отмерять зазоры клапанов, поскольку они обеспечивают стабильность и эффективность работы двигателя

Многие автомобилисты сталкивались с процессом регулировки клапанов ВАЗ-2114 на автосервисе или проводили данную операцию своими руками. Но, не все знают, через какой промежуток времени необходимо проводить данную операцию.

Видео ниже расскажет о регулировке клапанов на ВАЗ-2114:

Схема-устройство клапана и элементов для регулировки

Процесс регулировки зазора клапанов

Шайба регулировочная. При помощи её и проводится регулировка зазора клапана

Для регулировки клапанов используют специальные регулировочные шайбы. Их существует 125 размеров, но применяемость нашли только небольшое количество.

Рассмотрим, какие именно

: 3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;

Сравнение моделец с повышенной светоотдачей

Безопасность – наше все. При частой езде в темное время суток необходимо позаботиться о хорошем освещении. На выручку в такой ситуации приходят особые образцы повышенной светоотдачи. Производители предлагают множество вариантов, но мы рассмотрим наиболее примечательные из них:

Koito VWhite показала хорошие результаты при тестировании. Полное соответствие с европейскими стандартами безопасности. Этот образец не повредит проводку автомобиля, и покажет неплохой результат при освещении. Световой поток полностью соответствует ГОСТ, показывая результат 1500 лм для дальнего и 930 лм для ближнего света.

Отличная геометрия светового пучка также является важным преимуществом данной модели. Ослеплять водителей на встречной полосе она не будет, освещение в контрольной точке полностью соответствует всем правилам и нормам. Лампочка превосходно освещает зоны ближней и дальней обочин.

Итог: Высокая светоотдача и высокий угол освещенности, несомненно, большие плюсы. Четкие светотеневые границы и защита от ослепления встречным транспортом – хороший функционал для своей ценовой категории. Недостаток один, и он не существенен – все надписи на японском языке.

GE MegaLight Ultra не то чтобы очень хороша, но все же своих денег стоит. Проводке не причинит вреда, потребление энергии в допустимых пределах. Световой поток при этом составляет 995 при ближнем и 1520 при дальнем свете. Эти параметры находятся в допустимых пределах ГОСТ, хоть и немного ниже рекомендованных.

Светотеневой тест прошла, хоть и не идеально. Темное пятно в правом углу верхней зоны и чуть выше да правее контрольной линии, знатно портят картину. Сильно на освещенности это не сказывается, но неприятно.

Для водителей, едущих по встречной, свет этой модели не безопасен, впрочем, как и для попутных. В контрольной точке показывает 1,05 лм, что вполовину больше допустимого.

Итог: Данный образец отлично справляется с освещением ближней обочины. Несоответствие со стандартами ГОСТ и ЕЭК ООН. Использовать эту модель в принципе можно, но другим водителям это может не понравиться.

Osram Cool Blue Intense вариант хороший, но не самый надежный. При измерении потребляемой электроэнергии, не были выявлены никакие отклонения от допустимых значений. Световой поток также хороший: 965 лм ближний, и дальний 1655 лм. Эти показатели соответствуют требованиям ГОСТ.

Водителей как едущих рядом, так и тех, что едут по встречной полосе не ослепляет. Все показатели соответствуют европейским стандартам. Обочины будут освещаться хорошо, даже слишком. Тут перестарались, требования превышены, но не на много.

Итог: Отличный световой пучок, и освещение обочин – модель явно стоит своих денег. Во время тестов использовались несколько образцов, один из которых перегорел – мелочь, но неприятно. Демократичная стоимость и хорошие показатели дают ей все шансы на успех.

Сравнение ламп h4 показывает, что лучший результат показывают изделия японских производителей. Они не только надежны, но и соответствуют всем необходимым нормам. Не теряя в собственном комфорте, вы не мешаете другим водителям на трассе и в пределах города. Например, устройство лампы Koito VWhite позволяет получать самые наилучшие результаты при тестировании. Однако только вам решать какие лампы выбрать h4.

При выборе нужно учитывать все, в том числе и собственные запросы. Нередко возникает вопрос – какие лампы ближнего света лучше h4. Многие водители рекомендуют OSRAM Cool Blue Intense 4200K, так как они имеют самые лучшие показатели в ближнем режиме. Тест галогенных ламп h4 показал наилучший результат и полное соответствие требованиям для данной модели.

Что нужно для регулировки тепловых зазоров?

Поверните шкив вперед еще на 90 градусов до следующей отметки. Измерьте зазоры на 6 (впускном) и 8 (выпускном) клапанах.

Снова поверните шкив вперед на 90 градусов так, чтобы третья метка времени, которую вы сделали, находилась на 2–3 метки перед меткой синхронизации блока. Измерьте люфт на 4-м (выпускном) и 7-м (впускном) клапанах.

Если вы не знаете размеры используемых шайб, вам необходимо знать их после замера каждого зазора. Для этого нужно поочередно снимать шайбы и записывать их номера, нумерация клапанов ВАЗ 2114 в этом случае такая, как указано выше:

  • Поверните отверстие для шайбы так, чтобы его выемка была направлена ​​вперед. Используйте пинцет, чтобы удалить шайбу через этот разрез.
  • Вставьте наконечник инструмента между шайбой и распределительным валом, нажмите на клапан и удерживайте его в этом положении.
  • Вставьте фиксирующий молоток в зазор между распределительным валом и седлом шайбы, прижав его к краю седла, оставляя седло утопленным при отпускании кулачка.
  • Используйте пинцет, чтобы протолкнуть шайбу через отверстие в лунке и удалить ее.
  • Посмотрите на отметки на подушечке (если у вас есть микрометр или промокшие отметки, тщательно измерьте толщину), верните ее на место (запишите числа) и запишите в таблицу.
  • Проделайте то же самое (пункты 1-5) с остальными клапанами.

Последовательность регулировки клапанов ВАЗ 2114 будет такой же, как и при замере зазоров. Но, прежде чем производить регулировку клапанов ВАЗ 2114, необходимо будет произвести расчеты и подобрать прокладки для регулировки по формуле.

Какие шайбы купить для регулировки

Подбор шайб после проверки правильности установки паза следует производить по следующей формуле:

A = B + (C-D) мм

Где:

  • A — толщина действующей регулировочной шайбы;
  • B — толщина старой шайбы;
  • C — полученное выходное пособие;
  • D — правильный слот.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Замена

Перед началом работы необходимо подготовить автомобиль. Обязательно отключите аккумулятор, в процессе работы вы можете случайно его замкнуть. Поставьте машину на ручник. При наличии центрального замка нужно оставить окно открытым. В таком случае, при срабатывании замка, вы без проблем попадете в автомобиль.

  • Производится работа в следующем порядке:
  • Используя крестообразную отвертку, откручиваем и снимаем хомутик крепления вентиляционного шланга картера;

Шланг снимаем;

Таким же образом снимают остальные шланги;
С помощью ключа откручиваем гайки, крепящие клапанную крышку;
Демонтируем крышку;
Откручиваем (ключ ”10”) гайки крепления массы на головку блока цилиндров;
Снимается заглушка. Для этого нужно выкрутить винт и 2 гайки;
Откручиваем винты, крепящие переднюю крышку ГРМ, и демонтируем ее;
Проворачивается коленвал по ходу стрелок до полного совпадения меток. Снимаем заглушку на картере сцепления, проверяются метки по совпадениям;
Снимается шкив генератора;
Ослабляются крепления натяжного ролика, и убирается ремень;
Демонтируем шкив с распредвала;
С помощью головки на 13 сначала ослабляем, а потом откручиваем 10 гаек, крепящих распределительный вал;
Демонтируем распредвал;
Выкручиваем свечи;
Устанавливается коленвал по положению верхней мертвой точки (ВМТ) для 1 и 4 цилиндров;
Извлекаем толкатель вместе с шайбой для регулировки, находящейся в гнезде головки блока;
В первый цилиндр вставить оловянный или свинцовый прут (диаметр 7-9 мм). Размещаем прут под клапаном, где меняется колпачок;
Устанавливается на ножку клапана рассухариватель. С его помощью сжимаем пружины. Используя пинцет, достаем сухари;
Снимается тарелка и пружина вместе;
Используя щипцы (пассатижи), демонтируем маслосъемный колпачок;
Извлекаем упорную шайбу;
Смазав сменный колпачок (машинное масло), запрессовываем его на место. Делается это через специальную оправку.

Вся остальная процедура производится в обратном порядке. Производим такие же действия для 2-го клапана этого цилиндра. Далее переходим на 4 цилиндр. Поменяв на нем колпачки, прокручиваем коленвал на 180°. По тому же принципу они заменяются на клапанах 2 и 3 цилиндра. Замена маслосъемных колпачков при 16 клапанном двигателе отличается лишь необходимостью снимать 2 распредвала. При установке распредвала, не забудьте протянуть гайки динамометрическим ключом. Делать это нужно от середины к краю.

Заключение

Двигатель любого автомобиля требует к себе внимания. Поэтому, крайне важно своевременно устранять даже маленькие неполадки

Поэтому, замена сальников клапанов на ВАЗ 2114 (2115) 8 и 16 клапанов должна производиться при первых признаках проблемы. Для этого вам не потребуется никакое дополнительное оборудование. При проведении ремонта нужно делать все действия максимально аккуратно.

https://zarulemvaz.ru/zamena-klapanov-na-vaz-2114-prichiny-i-process-remonta/ https://ladaautos.ru/vaz-2114/kak-delaetsya-zamena-klapanov-vaz-2114-8-klapanov-svoimi-rukami.html https://provaz2114.ru/dvigatel/zamena-klapanov-vaz-2114-8-klapanov-svoimi-rukami.html https://carfrance.ru/zamena-klapanov-na-8-klapannom-dvigatele-vaz-2114/ https://autoflit.ru/2238-zamena-salnikov-klapanov-na-vaz-2114-2115-8-i-16-klapanov-pravilnyy-manual.html

Процесс регулировки

Не стоит заранее покупать регулировочные шайбы, так как стоимость этих деталей является достаточно высокой. В первую очередь, следует определиться с величиной зазоров, и только потом уже идти в магазин для того, чтобы подобрать там нужный размер шайб и купить их в нужном количестве. Все работы должны проводиться в условиях гаража с хорошим освещением, так как закрытое помещение позволит защитить автомобиль от крайне нежелательного воздействия дождя и ветра, которые неизбежно заносят грязь в незакрытый распределительный вал.

При этом не забывайте остудить двигатель перед тем, как будет проведена регулировка клапанов ВАЗ-2110 восьми клапанного мотора

Разборка клапанов ВАЗ 2110

Регулировка клапанов ВАЗ-2110 (8 клапанов) всегда начинается с демонтажа необходимых комплектующих, который выполняется следующим образом:

  1. Отключается клемма аккумулятора.
  2. Демонтируется корпус воздушного фильтра (если в автомобиле используется карбюраторный двигатель).
  3. От клапанной крышки отключается кронштейн газового троса, а также шланги картерных газов.
  4. Полностью достаются все болты, которыми фиксируется кожух привода ГРМ. После того, как крышка будет снята, можно будет свободно работать со шкивом.
  5. Достаются свечи зажигания. За счет этого упростится вращение КШМ, что поможет найти НМТ и ВМТ.
  6. Снимается крышка клапана.

Перед тем, как приступать к непосредственно настройке, следует разобраться в особенностях механизма работы ГРМ.

Ознакомьтесь с инструкцией к своему автомобилю и прочитайте порядок работы клапанов. В частности, там будет присутствовать таблица, указывающая порядок регулировки клапанов. При этом стоит отметить, что регулировка клапанов ВАЗ-2112 (16 клапанов) предусматривает совершенно иную схему.

Регулировка зазоров как проводить самостоятельно

После того, как будет проведен демонтаж крышки клапана, следует полностью устранить образовавшиеся остатки моторного масла возле толкателей. Для этого следует воспользоваться обыкновенной резиновой грушей или специальным медицинским шприцем. При наличии рейки фиксатора нужно будет поставить ее на две крайние шпильки, с помощью которых крепится крышка ГБЦ.

После этого уже можно приступать непосредственно к ремонту:

  1. Выставляется верхняя мертвая точка. Для этого нужно будет совместить между собой метки, расположенные на внутреннем кожухе привода ГРМ и шкива распределительного вала. Чтобы это сделать, можно вывесить и прокрутить одно переднее колесо, после чего с помощью накидного ключа провернуть распределительный вал, закрепившись за болт, крепящий шкив. Однако сразу стоит предупредить, что эта операция может закончиться поломкой болта, поэтому ее следует выполнять крайне аккуратно, а еще лучше предварительно запастись дополнительным болтом.
  2. После того, как верхняя мертвая точка будет обнаружена, следует провернуть распределительный вал, чтобы сместить шкив приблизительно на 40-50 градусов от ВМТ. Теперь нужно будет поставить свою метку, от которой будет осуществляться еще несколько вращений распределительного вала с дополнительными пометками.
  3. Выполняется измерение теплового зазора выпускного клапана. Для этого следует один из шупов поместить между толкателем и кулачком распределительного вала. Стандартный зазор составляет 0.35 мм.
  4. Если щуп прошел без каких-либо препятствий, стоит взять более крупный, и повторять процедуру с шагом 0.05 мм.
  5. Если щуп с диаметром 0.4 или 0.45 мм уже не может пройти, это говорит о необходимости замены регулировочной шайбы.
  6. Толкатель разворачивается так, чтобы паз смотрел на вас, после чего на него нужно будет надавать рычагом рейки фиксатора и достать оттуда отработавшую шайбу с помощью простого пинцета. На ней будут цифры, указывающие первоначальный размер.
  7. Для получения нужного размера нужно от толщины отработанной шайбы отнять разницу между вымеренным и номинальным зазором, после чего записать его в блокнот, чтобы потом купить нужную шайбу в магазине.
  8. Номинальный зазор во впускном клапане – 0.2 мм. Зазор замеряется с таким же шагом, как и в предыдущем случае.
  9. Выполняется замена шайбы так же, как в предыдущем случае.
  10. В соответствии с таблицей проводится проворачивание КШМ на нужный угол, после чего процедура выполняется с каждым клапаном по отдельности.
  11. В магазине покупаются все необходимые шайбы.
  12. Шайбы монтируются в толкатели.
  13. Все зазоры должны соответствовать стандартным, то есть 0.2 или 0.35.
  14. Проводится проверка новых тепловых зазоров.
  15. Когда новые шайбы будут установлены, все демонтированные комплектующие возвращаются на рабочее место.
  16. Запускается двигатель и отслеживается его работа.

Признаки неотрегулированных клапанов

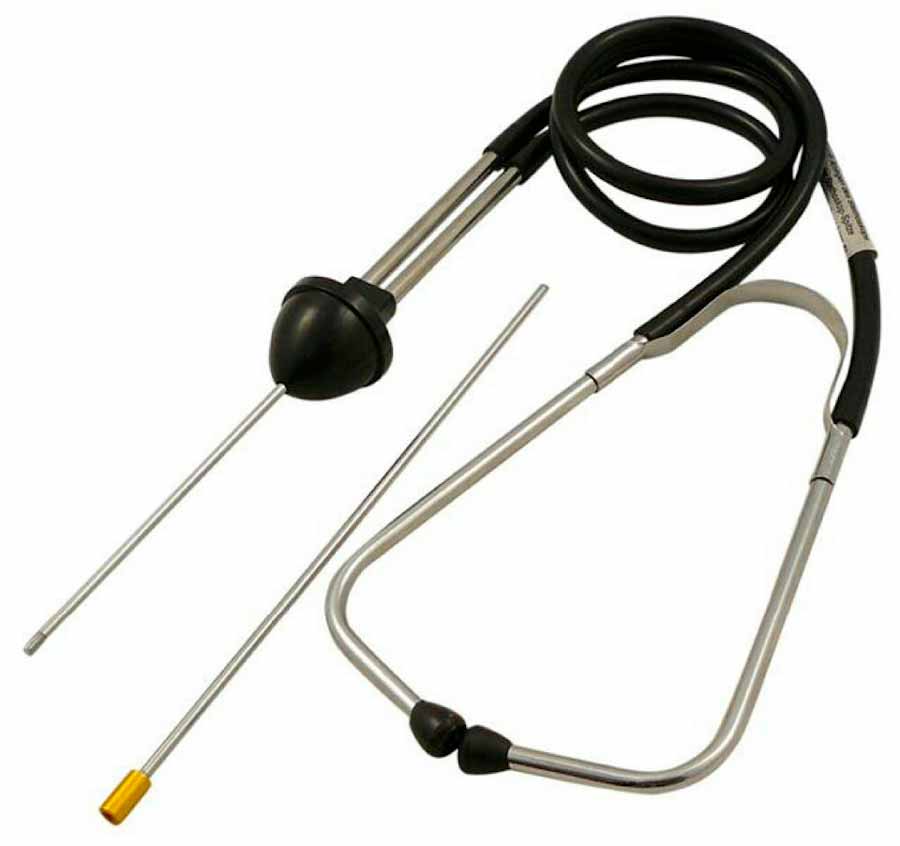

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

  • Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
  • «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
  • Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Какие должны быть зазоры

На 8-клапанных двигателях автомобилей ВАЗ-2114 зазоры клапанов должны быть следующими:

  • выпускные — 0,35 мм;
  • впускные — 0,2 мм.

Допустимое отклонение не более 0,5 мм

Обратите внимание на то, что измерение зазора нужно проводить только на остывшем двигателе

Все клапаны, которые проверяются, должны быть закрыты. Для того чтобы понять, что клапан закрыт, необходимо посмотреть на распределительный вал. Кулачок, расположенный на нём, будет направлен вверх. Все выпускные клапаны находятся напротив выпускного коллектора. Впускные клапаны немножко больше по диаметру, нежели выпускные.

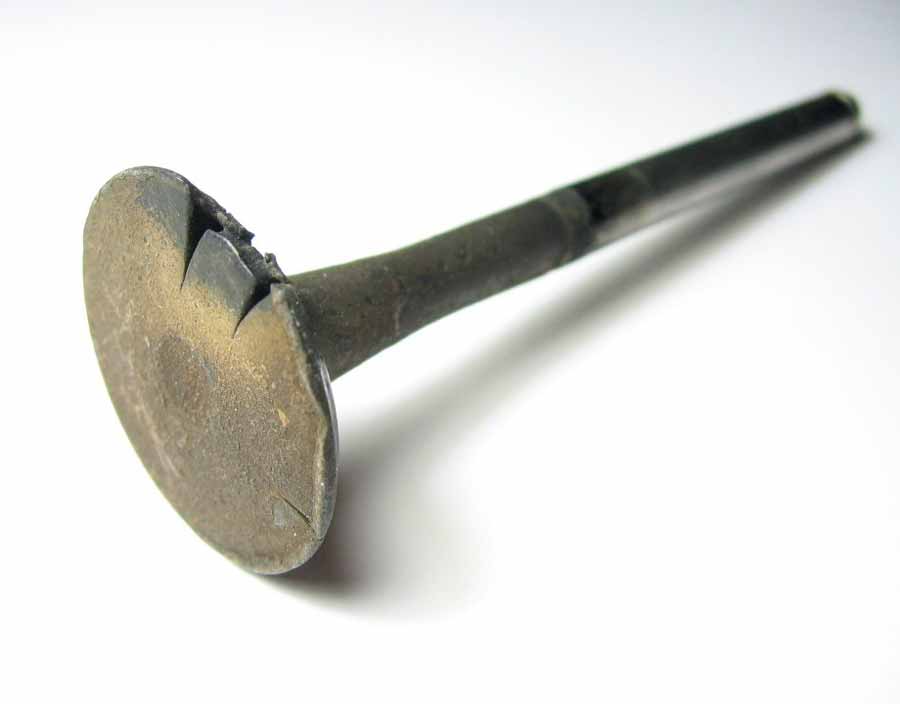

Локализация неисправности

Самый распространенный и действенный метод определения прогоревшего клапана – замеры компрессии. Если результаты показали низкую компрессию, тогда это явно признак прогара. Но здесь нужно учесть небольшой нюанс – при помощи замеров компрессии не удастся исключить дефекты ЦПГ. Низкая компрессия бывает не только из-за прогара. Различные другие дефекты могут снижать ее – например, это может быть поломка колец. Поэтому, если наблюдаются все признаки прогоревшего клапана на ВАЗ-2109 или на любом другом авто, придется дополнительно диагностировать машину.

Самый простой способ, который поможет определить прогар, после замеров – заливка небольшого количества масла в цилиндр. Далее компрессия замеряется снова. Она должна вырасти – это говорит о том, что создалась масляная пленка. Это характерно для изношенной поршневой системы. Если компрессия не изменилась, тогда это однозначно прогар. Выход из ситуации — замена клапанов.

Еще один способ диагностики – визуальный осмотр свечи с проблемной камеры сгорания. Если на свече нет характерного налета, тогда это явный признак прогара клапанов. Кроме этого, из сапуна пойдет воздух либо дым.

Периодичность регулировки клапанов на ВАЗ-2114

Таких знаков, если не будет других неприятностей, постепенно появится ближе к 30 тысячам. км. Диапазон километров, на котором нужно регулировать клапаны ваз 2114, будет зависеть от 4 основных факторов:

  • используемое топливо (газ или бензин, его октановое число);
  • общее состояние ГБЦ (новая, отремонтированная, старая);
  • режим движения (медленный в городе, в пробках или быстро на трассе);
  • тепловые нагрузки двигателя.

Чтобы двигатель не вышел из строя, стоит ориентироваться на 10-15 тысяч. км с учетом работы двигателя на слух.

Если двигатель работает на пропан-бутане, и особенно если не используется программное обеспечение двухрежимного ЭБУ или вариатор опережения газораспределения, клапаны следует регулировать гораздо чаще — каждые 10 000 км. Это связано с тем, что в таких случаях ГБЦ больше нагревается и зазоры выбиваются быстрее.

Часто клапаны необходимо регулировать после перегрева двигателя, поскольку они могут

  • седла — уходи;
  • шайба или поверхность распредвала — слишком «притерта»;
  • клапаны — более глубокая посадка из-за притирки.

Определить, как долго регулировать клапаны ВАЗ 2114 конкретно в вашем случае, вы можете самостоятельно по инструкции ниже. Если есть вопросы о том, что такое регулировка клапанов ваз 2114, зачем она нужна и как ее проводить — данное руководство даст на них исчерпывающие ответы.

Периодичность регулировки клапанов на ВАЗ-2114

Таких знаков, если не будет других неприятностей, постепенно появится ближе к 30 тысячам. км. Диапазон километров, на котором нужно регулировать клапаны ваз 2114, будет зависеть от 4 основных факторов:

  • используемое топливо (газ или бензин, его октановое число);
  • общее состояние ГБЦ (новая, отремонтированная, старая);
  • режим движения (медленный в городе, в пробках или быстро на трассе);
  • тепловые нагрузки двигателя.

Чтобы двигатель не вышел из строя, стоит ориентироваться на 10-15 тысяч. км с учетом работы двигателя на слух.

Если двигатель работает на пропан-бутане, и особенно если не используется программное обеспечение двухрежимного ЭБУ или вариатор опережения газораспределения, клапаны следует регулировать гораздо чаще — каждые 10 000 км. Это связано с тем, что в таких случаях ГБЦ больше нагревается и зазоры выбиваются быстрее.

Часто клапаны необходимо регулировать после перегрева двигателя, поскольку они могут

  • седла — уходи;
  • шайба или поверхность распредвала — слишком «притерта»;
  • клапаны — более глубокая посадка из-за притирки.

Определить, как долго регулировать клапаны ВАЗ 2114 конкретно в вашем случае, вы можете самостоятельно по инструкции ниже. Если есть вопросы о том, что такое регулировка клапанов ваз 2114, зачем она нужна и как ее проводить — данное руководство даст на них исчерпывающие ответы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
