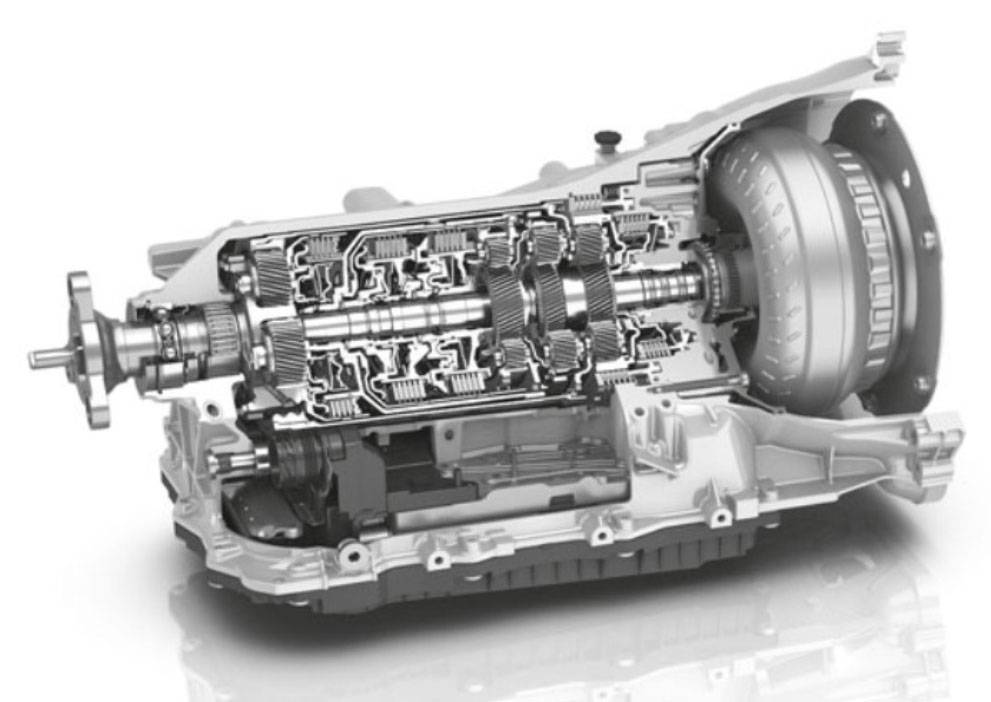

Устройство коробки – автомат: как работает автоматическая КПП

Недостатки АКПП

Но есть и обратная сторона медали. В первую очередь стоит отметить дорогостоящее обслуживание. Взять хотя бы цену АТФ-жидкости. Один литр ее стоит от тысячи рублей, в то время как для механики масло обойдется в 3-5 раз дешевле. Также нужно отметить дорогой ремонт. АКПП устроена сложнее, нежели механика. А потому стоимость ремонта всегда будет в 2 раза выше.

Следующий минус касается ограничений при эксплуатации. Так, автомобиль с автоматической коробкой передач нельзя буксировать на тросе или еще каким-либо образом. Это ведет к поломкам в АКПП. В случае если машина сломалась в пути, нужно вызывать только эвакуатор.

Есть еще один минус. Это расход топлива. Особенно это касается старых четырехдиапазонных АКПП. Они сейчас практически не используются, но на «Логанах» и других бюджетных авто их еще встретить можно. Так, один и тот же двигатель на автомате будет расходовать на 10-15 процентов больше топлива, нежели с механикой. Современные шестискоростные коробки имеют меньшую разницу в расходе. Однако владельцы четырехскоростных АКПП долго привыкают к расходу. Нередки случаи, когда 1,6-литровый «Логан» на таком автомате тратил в городе до 14 литров бензина. С механикой в тех же условиях машина потребляет не больше десяти.

И пожалуй, один из основных недостатков – это динамика разгона. Именно по этой причине многие отказываются от АКПП в пользу механики. Так, машина с автоматом всегда будет на полсекунды медленнее, нежели с тем же двигателем, но на механике (имеется в виду разгон до ста километров в час). Да, на некоторых коробках есть возможность ручного переключения, а также спортивный режим. Но если говорить о машинах В-класса, все равно это не сильно приближает скорость разгона к МКПП.

Гидротрансформатор

Данный элемент служит для изменения и передачи крутящего момента от маховика ДВС к механической коробке передач. Кроме того, гидротрансформатор позволяет снизить вибрации, что возникают при старте движения и при переключении скоростей.

В конструкцию ГДФ входит:

• Реакторное колесо.
• Турбинное.
• Муфта свободного хода.
• Блокировочная муфта.

В гидротрансформаторе есть лопасти определенной формы. Между ними расположены каналы для циркуляции АТФ-жидкости. Что касается последнего элемента в списке, он служит для блокировки ГТФ в определенных режимах автомобиля. А муфта свободного хода позволяет вращать реакторное колесо в иную сторону. Все элементы ГТФ заключены в единый корпус. Внутри него постоянно находится АТФ-жидкость.

5 самых ломучих АКП: не связывайтесь с ними!

На самом деле очень многое в судьбе коробки зависит от манеры езды конкретного водителя и условий эксплуатации.

Коробка передач — второй по цене и значению агрегат автомобиля после двигателя. От его надежности зависит удобство и сама возможность эксплуатации автомобиля, а также стоимость при продаже вашей ласточки. Совсем уж плохих автоматических коробок передач нет. Ну не могут солидные фирмы (а другие и не в состоянии обеспечить массовые продажи своих автомобилей на нашем рынке) делать откровенно плохие механизмы! Просто при создании некоторых агрегатов не полностью учли определенные особенности эксплуатации. Например, то, что на кроссовере кто-то поедет в лес по колее, оставленной лесовозом, что на бюджетной легковушке с каждого светофора будут стартовать как в последний раз.Мы рассмотрим самые распространенные на нашем рынке автоматы. Раз массовые, значит, какому-то проценту владельцев не повезло, и это они поднимают на форумах «девятый вал», жалуясь на плохую трансмиссию. При этом множество владельцев таких же автомобилей ездят и радуются: они не знают ни о неисправностях, ни даже о тех форумах и клубах.

7-ступенчатая роботизированная DSG (DQ200)

Самой проблемной из всех фольксвагеновских коробок передач является 7-ступенчатая DQ200 с двумя сухими сцеплениями. Она появилась в 2006 году. Ставили агрегат на многие автомобили Volkswagen, Audi, Skoda и Seat.

Golf, Jetta, Octavia, Passat, Ibiza, Leon — вот далеко не полный перечень моделей, на которых концерн внедрил «робота-терминатора». Спроектировали DSG7 в свое время вдогонку к гораздо более надежной и ресурсной коробке передач с двумя сцеплениями мокрого типа. Основными претензиями к коробке с двумя сухими сцеплениями были грубые, дерганые переключения передач, вибрации и быстрый износ дисков сцепления. При этом наихудшие результаты показывала семиступенчатые коробки, выпущенные до начала 2014 года.

Hydra-matic GM 6T30/6T40

В России коробки Hydra-matic GM 6T30/6T40 встречаются на автомобилях Chevrolet Cruze, Aveo, Cobalt, а также на моделях Opel Astra J, Mokka, Antara.

Вариатор Jatco JF011E

Не все автолюбители в стране благосклонно относятся к самому массовому вариатору — Jatco JF011E. На свои автомобили их устанавливают Nissan, Renault, Mitsubishi, Citroen, Peugeot, Dodge, Jeep и Suzuki.

ВАЗовская АМТ — роботизированная коробка передач с одним сцеплением

АВТОВАЗ впервые начал выпускать автоматическую коробку передач как модификацию обычной механики, только снабженной электроприводами переключения передач и сцепления. Коробка получила название АМТ и была преподнесена как прорыв в отечественном автомобилестроении. Бестселлер среди отечественных машин — Lada Vesta практически с самого начала производства стала комплектоваться этой коробкой передач.

Гидромеханическая DP0/DP2

Многие автолюбители, пострадавшие от капризов четырехступенчатой гидромеханической коробки передач DP0, считают ее конструкцию местью французов за Ватерлоо.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

С этим читают

• Соленоидный электромагнитный клапан: где используется + виды и принцип работы
• Таблицы удельной теплоемкости веществ (газов, жидкостей и др.)
• Диагностика акпп: что, где, когда
• Ремонт автоматической коробки передач как альтернатива покупки новой акпп: стоимость, плюсы и минусы
• Клапан egr
• Ускорение
• Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности
• Разница между реальным и идеальным газом
• После прогрева двигателя загорается лампочка давления масла
• Ширина колесных дисков

Как научится ездить на роботизированной коробке передач? Основные особенности управления

Чтобы не допустить появления неисправностей в работе трансмиссии, надо знать, как пользоваться роботом, а именно:

• как выполнять прогрев агрегата;
• как правильно начинать движения;
• как пользоваться трансмиссией при эксплуатации авто в режиме города.

Прогрев роботизированной коробки переключения передач и особенности эксплуатации

Многие производители авто утверждают, что роботизированные агрегаты не нуждаются в прогреве. Но в этом вопросе надо учитывать температуру рабочей жидкости в смазочной системе, а также как масло ведет себя в условиях мороза. Некоторые типы расходных материалов при низких температурах загустевают и собираются в нижней части агрегата. По стандарту процесс прогрева состоит в запуске двигателя и выжидании 2-3 минут. При прогреве автомобиля не нужно трогать рычаг КПП.

Если автомобиль находится в гараже, то выгонять его нужно спокойно и плавно, чтобы не допустить толчков и рывков. При прогреве надо следить за количеством оборотов, их число в идеале будет минимальным и составит около 1 тысячи в минуту. Выполнять прогрев агрегата следует и летом, благодаря этому все составляющие компоненты робота будут качественно смазаны. Выполнение прогрева позволит не допустить быстрого износа и стирания компонентов агрегата.

Основные особенности эксплуатации, которые позволят увеличить ресурс работы агрегата в целом:

1. Нельзя допустить буксования при езде в мороз. Это приведет к быстрому износу исполнительных механизмов и узлов. Регулярное буксование станет причиной разкалибровки агрегата.
2. Специалисты не советуют часто ездить по сильно заснеженным поверхностям. Транспортное средство может застрять, что в итоге станет причиной пробуксовок.
3. В качестве зимней резины рекомендуется использовать изделия, оснащенные шипами. При установке на колеса обычных шин есть вероятность пробуксови на гололеде.
4. При длительных простоях, составляющих несколько дней и более, селектор коробки передач рекомендуется устанавливать в положение Е. Мотор должен быть заглушен.
5. Если состояние дороги плаченое, специалисты советуют начинать движение со второй скорости, но при этом сильно не газовать.

Об основных принципах управления роботизированной КПП на примере Лады Гранты рассказал Алексей Рыков.

Правила правильного старта на коробке робот

Владельцам машин, оборудованных роботизированными КПП, надо учитывать, что некоторые транспортные средства не имеют дополнительной опции помощи при старте. В частности, речь идет о начале движения на возвышенности, в гору

Поэтому важно правильно научиться трогаться с места. Процедура троганья выполняется так же, как на машине с механическим агрегатом

Более подробно о начале езды:

1. Рычаг стояночного тормоза должен быть поднят.
2. Рычаг коробки передач устанавливается в режим А.
3. Водитель легко, без усилий жмет на газ.
4. Одновременно с этим отключается рычаг стояночного тормоза.

Если при начале езды на улице минусовая температура и высокая влажность, селектор коробки можно перевести в положение М1. Сила воздействия на педаль газа должна быть допустимой, чтобы не произошла перебуксовка. Если машина оборудована гироскопом, то при выборе автоматического режима микропроцессор агрегата сам выберет необходимую скорость и будет выполнять переключение. Это позволит переключаться скоростям на понижение. Если водитель опытный, то с учетом ситуации он может установить режим М при фиксации установленной передачи.

Если изначально устанавливается скоростной режим, то скорость передвижения не рекомендуется менять. Количество оборотов двигателя должно составить от 2500 до 5000 в минуту, но не за пределами этого диапазона. При начале езды на спуске селектор трансмиссии устанавливается в режим А и отключается рычаг ручного тормоза.

Эксплуатация роботизированной коробки передач в городских условиях

Регулярная эксплуатация автомобиля в режиме города и пробок может привести к быстрому износу компонентов трансмиссии. Для предотвращения этого при остановке машины следует переводить рычаг коробки передач в режим N. Затем производится активация стояночного тормоза и остановка мотора. Если остановки кратковременные, к примеру, в условиях пробок, то режим нейтрали можно не включать, достаточно остановиться, когда рычаг установлен в режим А. Если автомобиль простоит в пробке больше одной минуты, то двигатель надо будет остановить.

О тонкостях использования машин с установленным роботом рассказал Василий Костин.

Преимущества автоматической коробки передач

На сегодняшний день все больше автомобилистов интересуются автомобилями именно с автоматической коробкой передач. Если изучить статистику, автомобили с коробкой автомат покупают чаще, машин с автоматической коробкой становится все больше, так как «автомат» пользуется растущим спросом среди автолюбителей  в разных странах мира.

Например, в России по сегодняшним меркам продажи автомобилей с «автоматом» составляют почти 48,3 процента, а в Европе и вовсе показатель дошел до 80%. Автомобили с автоматической коробкой передач в развитых странах составляют уже не 80, а целых 90 процентов. Получается, автомобили на «механике» уходят на второй план.

Главным достоинством автоматической коробки является то, что у водителя имеется возможность полностью концентрироваться на дороге, так как нет необходимости постоянно переключать передачи вручную. Также АКПП позволяет избежать частых ошибок, которые допускают новички.

В большинстве случаев у неопытных водителей частой проблемой является неправильный выжим сцепления во время старта автомобиля, что приводит к тому, что двигатель глохнет. На автомате педали сцепления нет, только газ и тормоз, что намного упрощает езду на автомобиле.

Более того, передачи будут переключаться автоматически благодаря контролю электроники. Водителю остается только определить степень нажатия на педаль газа для разгона и использовать педаль тормоза для замедления и остановки.

Как видно, коробка автомат является лучшим решением для тех, кто только учится ездить на автомобиле. Кстати, в автошколе возможно обучение  на авто с автоматической коробкой передач и последующее получение прав на АКПП. Однако, нужно учитывать и тот факт, что не будет возможности и разрешения управлять  авто с «механикой».

Что касается опытных водителей, они также выбирают АКПП. Автоматическая коробка передач позволяет с комфортом использовать автомобиль, снижает усталость за рулем, так как обеспечивается равномерное изменение величины крутящего момента двигателя в автоматическом режиме.

Также современный автомат имеет специальные  режимы, что позволяет  такой коробке не сильно уступать МКПП при необходимости преодолевать сугробы, рыхлый снег и песок.

Надежность и экономичность АКПП

Как правило, принято считать, что автоматы являются менее надежными и расходуют больше горючего, чем механика. На самом деле это не совсем так. Большинство проблем возникают по причине того, что поломки возникают в результате несоблюдения базовых правил касательно использования и обслуживания автоматической коробки.

Что касается экономичности, на многих АКПП сегодня используется преобразователь крутящего момента (гидротрансформатор), однако его блокировка происходит как можно раньше. Некоторые производители пошли еще дальше, предложив использование традиционного сцепления (мокрое сцепление). Это позволяет добиться прочной взаимосвязи коробки и двигателя, одновременно повысив КПД АКПП до 97%.

На этом работы в данном направлении не прекратились. Также отмечен стремительный рост количества передач АКПП. Например, около 5-и лет тому назад «автомат» уступал роботизированной коробке передач, имея всего 6-и ступенчатые версии, тогда как «робот» в это время уже получил 7-и скоростную модель с двойным сцеплением.

Однако позже были созданы 8-и скоростные коробки передач, а сегодня производители дошли и вовсе до 10-и диапазонных коробок автомат. Безусловно, такие агрегаты сложные, не отличаются высочайшей надежностью, однако не отстают от МКПП и близких к механике роботов в плане разгонной динамики и топливной экономичности.

Как не следует пользоваться АКПП

Чтобы не допустить выхода из строя трансмиссии, нужно подробно изучить инструкцию коробки автомат и учитывать следующие правила:

Буксировка машины с АКПП не допускается. На классических трансмиссиях отсутствует жесткая связь колес машины с силовым агрегатом, поэтому завести мотор буксировкой в принципе не получится.
При езде на высокой скорости, пытаясь переключить рычаг АКПП, следите за передачами. Если вы едите быстро и случайно переключитесь на первую или вторую скорость, то машина резко затормозит, произойдет рывок. Это чревато серьезным заносом и аварией.
Во время езды переключение положений селектора АКПП не допускается. Если включен режим Драйв, то переводить рычаг в положение нейтральной передачи или парковки нельзя, это приведет к поломке агрегата.
Если транспортное средство останавливается на уклоне, надо обязательно включить ручной тормоз. Иначе можно повредить блокирующее устройство.
Включение нейтральной передачи при движении в условиях пробок допускается только в жару. При высоких температурах прогретая трансмиссионная смазка быстрее охладиться, но постоянное использование нейтральной скорости нежелательно. Ее активация актуальна при необходимости перемещения транспортного средства в экстренных случаях.
Не рекомендуется экспериментировать с разными маслами, особенно — с добавками в смазочный материал. Если присадки не соответствуют техническим особенностям трансмиссии, их использование приведет к нежелательным последствиям. При замене расходного материала ознакомьтесь с требованиями, предъявляемыми автомобильным производителем к использованию масла.
Исключите пробуксовку колес. Это требование актуально для зимы, когда на улице преобладает гололед либо снег. Особенно пробуксовывать нельзя на асфальте

Современные машины оснащаются антипробуксовочными системами, что важно для автоматической трансмиссии. Если автомобиль застрял в снегу, воздействие такой системы надо свести к минимуму, но отключить полностью ее не получится.
Всегда следите за сроками технического обслуживания агрегата, которые указываются производителями.

Нельзя брать на буксир другие машины или прицепы, автоматические трансмиссии на это не рассчитаны

У агрегата имеется определенный резерв прочности. И если сразу коробка передач не выйдет из строя, то со временем эксплуатация авто в условиях высоких нагрузок приведет к появлению неполадок. Если вы планируете использовать прицеп, то воздержитесь от покупки машины с АКПП или покупайте кроссовер либо внедорожник.

Сравнение с механикой

С развитием технического прогресса автоматические КПП постепенно вытесняют устаревшую «механику». Такой переход позитивно сказывается на поведении двигателя и скорости машины. Водителю не нужно постоянно следить за положением ручки КПП, он может больше сконцентрироваться на других вещах при езде по городу. В отличие от «механики» в машинах с коробкой-автомат не нужно постоянно дергать ручку и следить з скоростью.
При сравнении двух видов КПП можно выделить следующие критерии:

• Удобство управления. Здесь выигрывает коробка-автомат, ведь она самостоятельно переключает передачи и следит за режимом. Водителю остается только вращать руль и регулировать скоростной режим с помощью педали газа.
• Экономичность. На данном этапе расход на МКПП ниже, чем в коробке-автомат, но с каждым годом эта разница все меньше. В среднем АКПП потребляет на 10-15% больше «механики». При этом многое зависит от объема двигателя.
• Индивидуальность вождения. На механической коробке передач водитель сам выбирает, когда ему переключать скорость и контролирует езду. В коробках-автомат это делает блок управления. Исключением являются некоторые трансмиссии, в которых можно менять скорость с помощью специальных лепестков.
• Цена обслуживания. Ремонт АКПП обходится дороже, что особенно актуально при необходимости замены какого-то элемента.
• Эксплуатация. В автомобилях с коробкой-автомат необходимо учитывать много особенностей. К примеру, с ними опасно буксовать и нельзя заводить с толкача. Также имеют место ограничения по эксплуатации прицепа.

В последние годы производители научились делать качественные коробки передач, которые редко ломаются. Если своевременно менять и соблюдать определенные требования эксплуатации, устройство долго выхаживает без ремонта.

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

• Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
• Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

Что касается стоимости ремонта трансмиссии, цена зависит во многом от характера поломки. Но зачастую цена составляет от 30 до 90 тысяч рублей.
