Photobiker › Blog › Замена тросика переключения передач (МКПП)

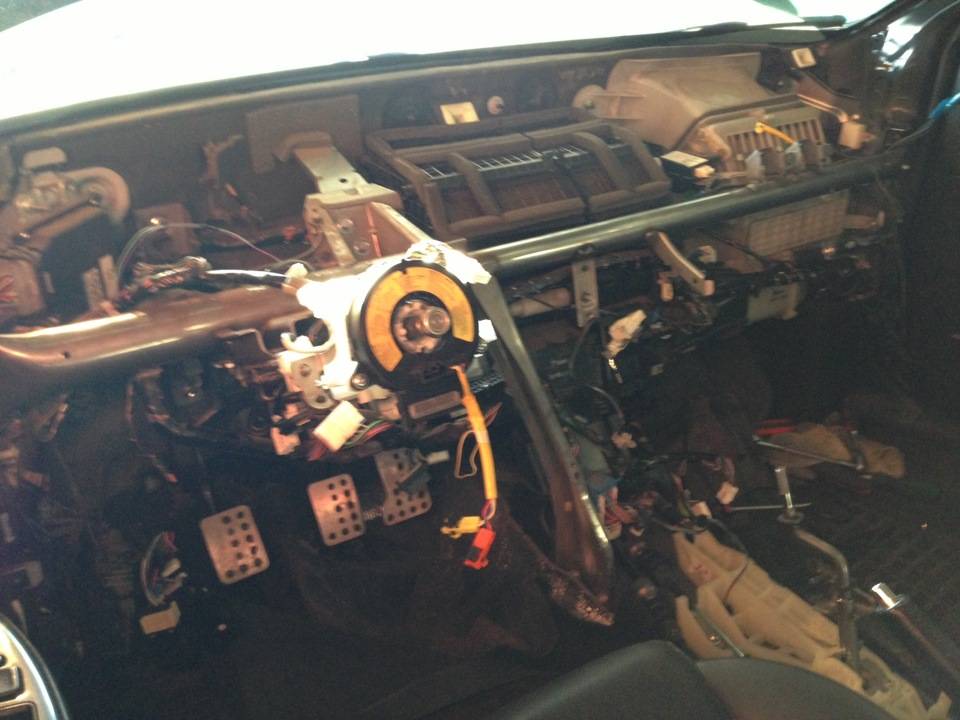

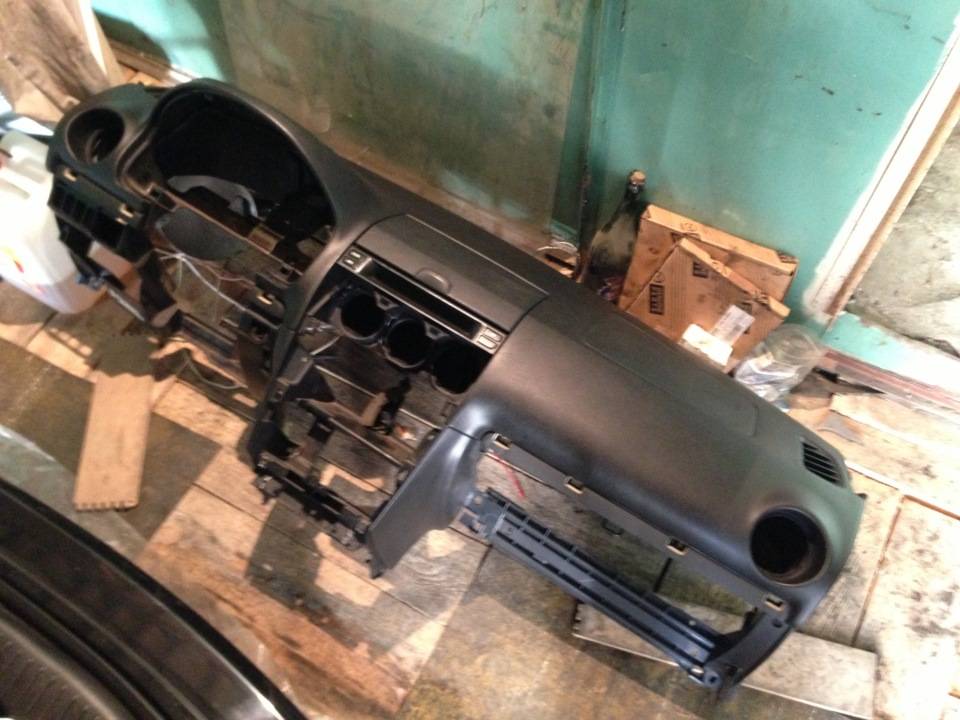

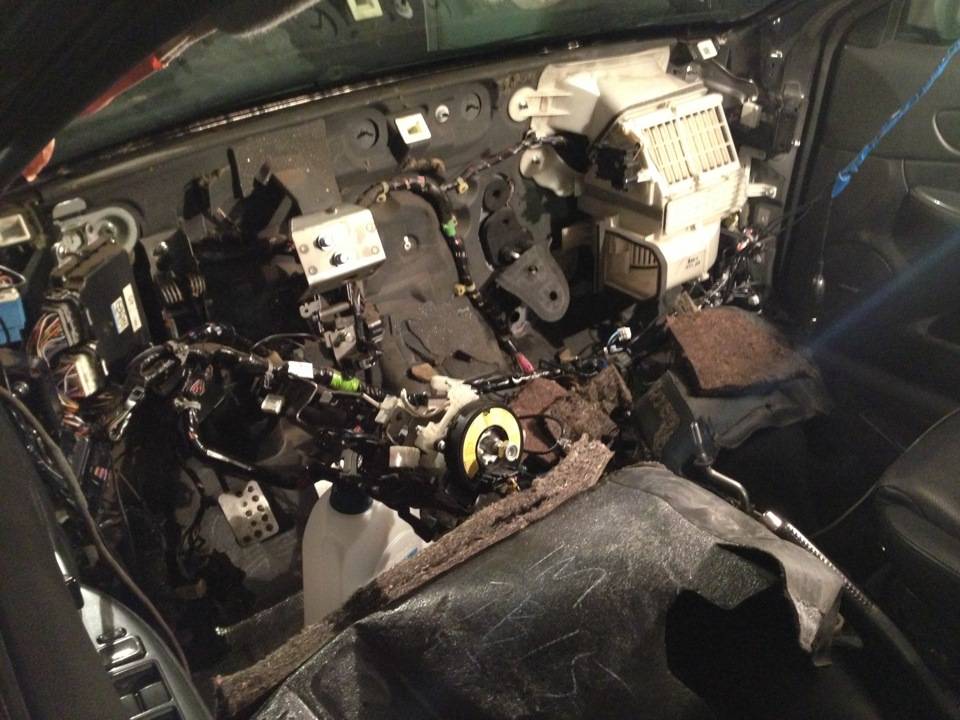

Ремонт:1) Передние сиденья с электроприводом сдвигаем назад.2) Из моторного отсека извлекаем аккумулятор.3) Отсоединяем 2-е тяги (т.к. тросики сдвоены) от тросика обыкновенной плоской, широкой отвёрткой. Упираясь одним ребром отвёртки в тягу, другим в корпус шаровой опоры. Опоры пластиковые, так что повредить тягу вряд ли получится, а опора будет меняться вместе с тросом. По такому же принципу отсоединяются тросы в салоне.4) В салоне снимаем торпедо:
Стоимость тросика в “Экзисте” 9400р. с ожиданием в месяц, но похоже мне придёт на 2-е недели раньше))) Если заказывать с доставкой в 2-е недели, то стоить он будет там же более 14000р.Стоимость комплекта троссиков в диллерском сервисном центре мазда “Мажор” где то 19500р.стоимость работ 4500р. общая сумма примерно 24т.р.Если не хотите сами возиться, но и не хотите тратиться. Покупайте запчасти сами, а устанавливать их могут и в “Мажоре”. На счёт ремонта всё же предпочитаю официальных диллеров, но лучше ремонтировать самому.
Снятие КПП
Самой распространенной считается механическая коробка, в данной статье мы и рассмотрим принцип замены механики. Чаще всего снимают коробку переключения передач при замене диска сцепления, устранения протекания сальников или прокладок, ремонте самой коробки.
Первое с чего начнем, это техника безопасности, проводить работы стоит только на холодный двигатель и коробку, так как в коробке переключения передач тоже есть масло, при долгом движении оно будет нагрето и потом будет тяжело слить его без получения травм. Если все остыло, то отсоединяем клеммы аккумулятора, так как на некоторых автомобилях ставят разные датчики на КПП, далее снимаем защиту двигателя.
Лучше всего проводить съем коробки на смотровой, так как удобно будет опустить под автомобиль. После подготовки сливаем масло с коробки и даем постоять немного, чтоб окончательно стекло масло, далее срываем гайки приводов и колес. Если решили снимать на яме, то необходимо поддомкратить автомобиль спереди и придержать переднюю часть коробки, чтоб избежать падения коробки и других её комплектующих, при откручивании всех болтов.
Самым важным моментом отсоединение привода от коробки, лучше всего это делать с напарником, так как придется вытягивать оба привода. С помощью монтировки один оттягивает внутреннюю гранату, а второй в этот момент выдергивает за колесо, чтоб вытянуть привод из коробки.
Далее снимаем все, что будет мешать для спуска коробки от кузова, это может быть и стартер, и компрессор кондиционера в некоторых внедорожниках. Часто в этом месте находится массовый провод, его тоже снимаем. Отключаем датчик включения задней передачи, снимаем кожух и маховик, кулисы для переключения передач (не забудьте заранее наметить положение).
Самый главный момент, откручиваем болты, которыми коробка крепится к двигателю. Не забывайте о двигателе, его нужно будет подстраховать гидравлическим домкратом, чтоб не упал на землю, или сделав упор на стаканы лонжерона с помощью перемычки над двигателем.
Вдвоем придерживая КПП, откручиваем и снимаем все подушки крепления к кузову. Слегка пошатывая коробку, попробуйте отвести её от двигателя, это примерно 10 см, чтоб первичный вал вышел из диска и корзины. При снятии не повредите лепестки на корзине сцепления. Теперь смело можете опускать коробку под автомобиль, если машина в таком состоянии останется на долгое время, то советуем законсервировать открытые места, чтоб избежать попадания пыли и грязи.
Как работает новая КПП?
Чтобы ощутить все преимущества этой трансмиссии, необходимо попробовать своими руками, как включается КПП на «Калине» с тросовым приводом. Работает она совсем иначе. Уже многие владельцы автомобилей с таким типом привода отметили, что все работает очень четко, а процесс переключения не требует прикладывания усилий. Отмечают и полное отсутствие вибраций. В движениях селектора не изменилось ничего.
Правда, теперь он не болтается, а лишь тихо щелкает – люфтов в новом приводе нет. В несколько раз понизились и усилия, которые нужно приложить, чтобы переключить передачу. Но все-таки есть один незначительный минус. Для того чтобы включить пятую скорость, приходится тянуться. Задняя передача не всегда включается полностью. Но в целом можно смело сказать, что тросовый привод управления механизмом переключения коробки – это то, чего так не хватало отечественным автомобилям. Удалось во много раз поднять комфорт использования КПП и снизить вибрации.
Неисправности троса стояночного тормоза
Трос стояночного тормоза представляет собой витую, защищенную сверху резиной оплетку, в котором двигается плетеный стальной тросик. На некоторых автомобилях используют тросик без оплетки. Все неисправности троса связаны с его конструкцией. Наиболее частые из них:
- Снижение подвижности троса из-за попадания внутрь оплетки грязи;
- Разрыв стальных нитей, из которых сплетен трос;
- Ослабление крепления троса в переходниках.
Чтобы определить состояние троса, необходимо поставить автомобиль на подъемник. Если же у вас нет подъемника, то можно обойтись смотровой ямой, двумя опорными подставками и одним или двумя домкратами. Прежде, чем приступать к установке автомобиля на яму или подъемник, внимательно прочитайте статью техника безопасности при ремонте и обслуживании авто, это позволит избежать ошибок и травм.
Проверку состояния троса необходимо проводить вдвоем, один наблюдает за тросом снизу, а второй по команде первого выключает и выключает рычаг стояночного тормоза. При выключенном стояночном тормозе (на заднеприводных автомобилях необходимо установить рычаг МКПП или АКПП в положение нейтральной передачи) рукой покрутите задние колеса. Они должны проворачиваться без особых усилий
Осмотрите весь механизм стояночного тормоза, особое внимание уделяйте повреждениям и ржавчине. Попросите помощника поднять рычаг стояночного тормоза на два щелчка, после чего попытайтесь покрутить колеса
Они должны или вообще не вращаться или вращаться только после приложения очень серьезного усилия. Попросите помощника поднять рычаг еще на два щелчка. Колеса должны стоят неподвижно, вне зависимости от прилагаемого к их повороту усилия. После этого попросите помощника полностью выключить стояночный тормоз. Колеса после этого должны вращаться без усилий. Если колеса вращаются с трудом, тросы ручного тормоза необходимо заменить, потому что внутри оплетки или в переходнике, через который трос подключен к тормозному суппорту, скопилась грязь или несколько нитей троса разорваны и цепляются за кожух или переходник. Если на вашем автомобиле тросы не имеют оплетки, то внимательно осмотрите его в поисках разрывов стальных нитей. Если обнаружили хотя бы один разрыв, необходимо заменить оба троса.
Что такое трос механической коробки передач: принцип работы и замена тросов МКПП
Даже с учетом того, что за последнее время спрос на автомобили с автоматической трансмиссией заметно вырос, автомобили, оборудованные механической трансмиссией, все также востребованы.
Коробка МКПП — устройство, в котором выбор передач осуществляется водителем вручную (механически). К тому же эта коробка относится к ступенчатым КПП, поскольку крутящий момент в ней изменяется ступенями.
Существует несколько видов МКПП, которые отличаются друг от друга схемой устройства и способом реализации управления. Отметим, что современные коробки на бюджетных авто тросовые (тросиковые МКПП). В этой статье мы рассмотрим, что представляет собой трос МКПП, а также как поменять трос МКПП в случае возникновения тех или иных неисправностей.
Устройство механической коробки передач
- картера;
- первичного, вторичного и промежуточного валов с шестернями;
- дополнительного вала и шестерни заднего хода;
- синхронизаторов;
- механизма переключения передач с замковым и блокировочным устройствами;
- рычага переключения.
Сцепление
Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.
Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.
Шестерни и валы
В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.
В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.
На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.
Синхронизаторы
Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.
Как пользоваться МКПП?
Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».
Старт
Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.
Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.
Езда
Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.
Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное – пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.
Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.
Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.
Снижение скорости, торможение
Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.
Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.
Как правильно поменять тросик
На велосипеде находится несколько разных тросиков, которые необходимо менять по-разному.
- Меняем трос переключения передачи. Для этого нам понадобится несколько инструментов: кусачки для перекусывания троса, несколько шестигранных либо один 5-миллиметровый шестигранный разводной ключ. В принципе, схема работы смены заднего и переднего тросика переключения скоростей достаточно похожи в общих чертах.В случае с передним переключателем, прежде чем переходить к работе следует ослабить переднюю передачу, переведя её на более «легкую». Задний переключатель устанавливается против маленькой звездочки. После этого проводят ослабление зажимного винта, а также отрезают конец троса. Чтобы в дальнейшем не возникло проблем с установкой переключения передач, именно на данной стадии следует внимательно изучить расположение зажатого конца троса. Это может быть либо верхняя, либо нижняя часть винта.
Затем необходимо получить доступ к защитной крышке: используя ключ, ослабляем шифтер и снимаем его. Затем снимаем крышку, повернув её против часовой стрелки. Теперь доступ к тросику получен. Изучите открывшуюся перед вами схему — вам необходимо полностью извлечь кабель наружу. Когда это будет сделано, можно устанавливать новый трос. Иногда для упрощения задачи здесь используется шило, чтобы протолкнуть тросик. По окончании действий проверьте, чтобы новый трос занял ту же позицию, на которой находился старый.
Потом устанавливаем крышку шифтера на место, фиксируем её, и прикрепляем шифтер к его основному положению.
В самом конце процедуры установленный новый тросик проталкивают в оплетку. Если сделать это не получается и тросик проталкивается с большими усилиями, скорее всего оплетку придется тоже заменить. Причина может заключаться в её изношенности — это самый распространенный вариант. Вытянутый сзади трос устанавливают в правильное положение и закрепляют при помощи фиксирующего винта.
Лишнюю часть троса перекусывают, используя кусачки, но оставив порядка 3 см. Конец обжимают. Прежде чем отправляться в путь, необходимо протестировать работу велосипеда и проверить его на разных дорожных покрытиях. В случае, если возникнуть какие-либо неприятности, нужно попробовать повторить операцию еще раз или вновь поменять тросик.
Меняем тормозной трос. Данная операция требуется только в том случае, если движение тросика осложнено или если рубашка изношена. Внимательно следите за состоянием каждой из этих деталей и по необходимости меняйте. В противном случае может возникнуть осложнение с возвращением тормозных рычагов на место. Также может возникать перетирание троса. Если вы обнаружили сложности в работе одного из этих элементов, менять их следует оба.Первым делом, следует открутить винт, с помощью которого тросик соединяется с тормозным рычагом. Следите за сохранностью металлических пыльников, так как часто в ходе работы они могут потеряться. Затем откручиваем еще один винт, который находится на тормозной ручке. Сделать это можно пальцами. Теперь достаточно распрямить рубашку, чтобы трос можно было без труда извлечь.
Металлический наконечник для тросика .
После переходим к процедуре замены рубашки. Для этого подгоняем новую рубашку по длине, обрезав её кусачками. Края должны быть обязательно ровными, чтобы тросик легко помещался. Потом устанавливаем металлические наконечники. Теперь продеваем трос в рубашку. Отличительной чертой качественно подобранной детали будет свободное прохождение троса по рубашке.
Конструкция готова и теперь самое время установить её на место. Присоединяем тросик к тормозной ручке, прикручиваем настроечный винт. Затем в дело идут пыльники: их нужно надеть на неприкрепленный конец троса той стороной, где происходит сужение. Эта деталь также обязательна в конструкции: благодаря ей предотвращается попадание грязи в рубашку.
Затем нужно затянуть тросик. Для этого следует сдвинуть рычаги, после чего подтянуть тросик и зафиксировать соответствующим винтиком. Перед использованием двухколесного транспорта проверяем качество выполненной работы и растягиваем новый трос. В этих целях несколько раз с усилием нажимают на тормоза. Убедитесь, что рубашка находится в необходимом положении: входит в подстроечный винт на ручке и металлический пыльник.
Наконец, если все работает успешно, следует избавиться от лишней части тросика. Делаем это кусачками
Очень важно, чтобы осталось лишних 5-8 см
Чтобы конец тросика не распускался, следует закрепить его алюминиевым колпачком, который нужно сжать с помощью плоскогубцев. Свободный край троса заправляем в тормоз.
Синхронизаторы
Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:
- Блокировочное кольцо.
- Ступица.
- Шестерня, имеющая фрикционный конус.
- Муфта включения.
Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.
Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.
Как работает синхронизатор в МКПП:
- Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
- При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
- Кольцо прокручивается и блокирует последующее движение муфты.
- За счет трения, обороты вала и шестерни выравниваются.
- Муфта зацепляет вал и шестерню КПП.
- Передается крутящий момент от маховика ДВС.
Принципы работы
Прежняя коробка с модернизацией
Новая конструкция — это прежняя коробка передач со значительной модернизацией. Предыдущая конструкция нам известна своими недостатками: большие ходы рычага, затрудненное включение и низкий виброкомфорт.
Коробка передач с тросовым приводом не является новым типом. Устройство можно смело назвать обновленной версией прежней конструкции, которую сделали более удобной, усовершенствовав ее. Из этого следует, что водителю, привыкшему к прежней версии коробки, не будет нужно переучиваться. Для тросовых КПП, изменен диаметр сцепления, увеличенного с 200 до 215 мм. Стартер перенесли, установив его вдоль двигателя.
Два троса при взаимодействии с коробкой будут гасить на себе передающиеся колебания. Это сделает переключение более мягким, а также уменьшит ход ручки КПП. Тросовая конструкция позволяет переключениям быть четкими, а не жесткими. К тому, существенно сократился ход рычага переключения. Тросовый привод превосходит другие решения конструкций в плане сезонных изменений в погоде. В результате замены тягового на тросовый привод уменьшилось количество заливаемого масла на 30% благодаря переносу механизма выбора передач наверх из нижней части.
Сильный мороз способствует сгущению масла. Привычная коробка передач требует больших усилий для запуска двигателя. Но механизм троса устраняет эту проблему, поскольку механизм переключения не погружен в масло, так как находится сверху.
Использование тросового привода способствует значительному сокращению продольного движения – до 13 см, а поперечного – до 9 см. Конструкцию сделали надежной и максимально оптимизированной. Это тип коробки передач хорош для авто с двигателями большой мощности. Так как сцепление было увеличено, то и момент у него достаточно высок.
Качество переключений и виброкомфорт машины
Коробка передач относится к сложным агрегатам. Как утверждают многие автолюбители, переключение скоростей — операция непростая. Со временем каждый водитель набирается опыта в управлении автомобилем. Но в период адаптации огромная нагрузка ложится на трансмиссию. Водители, которые не уверенны в себе, во время переключения передачи часто забывают нажать на педаль.
Конструкция коробки дает возможность в меньшей степени воздействовать на саму коробку из-за уменьшенного количества ходов. Ко всему, устранены возможности утечки масла. Производители автомобилей считают, что такой вариант коробки не повлияет на стоимость авто.
Отзывы об обновленной коробке передач подтверждают факт бесшумности при запуске двигателя и во время отпускания сцепления. Автолюбители говорят о легком включении и отсутствии вибрации. Многие пользователи сходятся на том, что теперь передачи приятно переключать. В отзывах некоторые автомобилисты указывают на то, что в движениях рычага почти ничего не изменилось, но зато он не болтается и тихо перещелкивает благодаря отсутствию люфтов в приводе.
Существенно снизились усилия включения передач. По мнению тех, кто уже использует новую коробку, есть небольшой недочет: приходится немного тянуться за 5 передачей, а задняя иногда недовключается. Но в целом, обновленная трансмиссия значительно повышает качество переключений и виброкомфорт машины.
Лучшие инструкторы по вождению:
Автоинструктор Людмила МКПП: Chevrolet LanosОбучает в Видном ОТЗЫВЫ
Автоинструктор Алексей МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове ОТЗЫВЫ
Автоинструктор Михаил АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ
Автоинструктор Яков МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ
Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ
Автоинструктор Елена АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ
Автоинструктор Андрей АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Михаил АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ
Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ
Автоинструктор Светлана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в Красногорске ОТЗЫВЫ
Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ
Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ
Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ
Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ
Разновидность коробок переключения передач
Рассмотрим в пару словах каждый из видов КПП.
Механическая КПП — по-другому еще называют ручной. Самый старый вид коробки, но хорошо зарекомендовавший себя у автолюбителей, которые любят полностью вести контроль над автомобилем и ощущать его мощность.
Автоматическая КПП — так же известна и давно используется в автомобилях. Переключение передач происходит в автоматическом режиме, но все же, для изменения направления движения требуется команда от водителя. Увы, с минусов то, что расход топлива больше и медленное ускорение при старте (хотя в новых автомобилях с ускорением уже все хорошо).
Роботизированная коробка — изготовлена на основе механической коробки, но с автоматическим управлением. Она включает в себя как автоматическую коробку, для любителей не следить за оборотами двигателя, так и механическую — для тех, кто любит надавить на газ.
Последний тип вариативная коробка передач, пока главным недостатком является то, что нельзя использовать их на более тяжелых моделях, разве что только пока на малолитражках (хотя уже известны случаи установки вариатора на кроссовер с 2.4 литровым двигателем Honda CR-V 2015). Изменение скорости происходит за счет изменения рабочих диаметров шкивов. Конструкция вариатора позволяет изменять передаточное число бесступенчатым переключением или, с помощью управляющей электроники.
Установка КПП
Сняв коробку, это только 50 % от работы, стоит еще правильно установить все обратно. Сам ремонт коробки рассматривать не будем, так как там целая дилемма и у каждой поломки свой подход для ремонта, характерной поломкой запоздалое переключение для автоматических КПП или хруст при переключении для механических КПП. Не забывайте пересмотреть, все ли узлы сцепления исправны, так как зачастую при ремонте КПП меняют диск сцепления, корзину и выжимной подшипник.
Перед установкой стоит смазать шлицевое соединение первичного вала и фланца выжимного подшипника. Устанавливать так же придется вдвоем. Для этого приспускаем немного двигатель с помощью домкрата, вставляем коробку до упора, не в коем случае, не стоит делать это с помощью стяжных болтов, только вручную, добившись плотной посадки вплотную к двигателю.
Теперь стоит затянуть основные болты крепления КПП к двигателю, и ставим опору для коробки. Одеваем и регулируем трос сцепления, для этого педаль должна быть где-то на 1 сантиметр выше, чем педаль тормоза. Устанавливаем датчик заднего движения, стартер, подключаем и регулируем механизм переключения передач (именно для этого мы и делали отметки на рычаге, чтоб точно знать положение и упростить регулировку).
После установки КПП, переходим к сбору ходовой части, вставляем приводы, помните, что вставлять их так же нужно аккуратно без стука, чтоб не нарушить дифференциал, иначе придется снова снимать коробку. Далее прикручиваем шаровые опоры и растяжки. Затянув все гайки и крепежные болты, опускаем автомобиль. Последний шаг, это заливка масла в коробку до уровня, уровень для каждого автомобиля индивидуальный, лучше всего его посмотреть в сервисной книге.
В принципе на этом и заканчивается установка механической КПП, для начала попробуйте попереключать передачи в нерабочем состоянии автомобиля, не должно быть хруста и легко включатся все передачи от первой и до последней. Проедите круг в 1 километр на низких передачах, что бы почувствовать автомобиль. После того как масло прошло по всей коробке можете и более высокие передачи 4-ая, 5-ая, 6-ая если есть такая в наличии.
Видео о том, как правильно снять КПП на ВАЗ 2110:
Принцип работы и устройство трехвальной механической коробки
Принцип работы механической коробки передач основан на взаимодействии шестерней, погруженных в трансмиссионную смазку, заполняющую картер МКПП.
Конструктивно механическая коробка передач состоит из:
- ведущего и ведомого валов;
- промежуточного и дополнительного валов;
- корпуса;
- синхронизаторов;
- комплектов шестерней;
- механизма переключения передач, оснащенного замками и блокирующими элементами;
- рукоятки переключения передач.
Валы вращаются за счет расположенных внутри корпуса подшипников. Каждый вал оснащен определенным количеством шестерней, имеющих различное число зубчиков. Взаимодействие ведущего вала с двигателем происходит благодаря корзине сцепления. Ведомый вал соединен с карданным. Вращающий момент передается вторичному валу за счет промежуточного.
Промежуточный вал с неподвижно закрепленными шестернями вращается благодаря ведущей шестерне первичного вала. Ведомый вал оснащается шестеренками, которые свободно перемещаются по шлицам.
Чтобы сравнять угловые скорости шестерней и оборотов вторичного вала, между шестеренками располагают муфты синхронизатора, зафиксированные на валу и продольно перемещающиеся по шлицам. Все ступени современных механических коробок оснащены подобными деталями.
Механизм переключения скоростей в трехвальной коробке располагается на корпусе трансмиссии. Конструктивно он состоит из рычага управления и ползунов с вилками. Чтобы не допустить одновременного выбора двух передач, механизм дополнен блокирующими элементами. Возможно дистанционное управление переключающим устройством, к примеру, с рулевого колеса.
При включении нейтральной скорости передача крутящего момента колесам не происходит, поскольку первичный вал и двигатель не соединены сцеплением. Изменение водителем положения рычага управления ведет к следующему: вилка, соответствующая его расположению, перемещает муфту синхронизатора, выравнивающую скорости оборотов вторичного вала и определенных шестерней. Происходит взаимодействие зубцов синхронизатора и шестеренок. Последние блокируются на вторичном валу, передавая колесам крутящий момент с нужным передаточным числом.
Движение задним ходом выполняется посредством включения соответствующей передачи. Направление движения изменяется за счет промежуточной шестерни заднего хода, расположенной на отдельной оси.
Несмотря на большие размеры и вес трехвальных механических коробок передач, они обладают большей эффективностью работы, поскольку напрямую передают крутящий момент от первичного вала вторичному. Благодаря принципу действия, такими трансмиссиями оснащаются автомобили с задним и полным приводом, а также грузовые транспортные средства.
