Меняем топливный фильтр на Митсубиси Лансер 9 своими руками

Замена топливного фильтра в автомобиле Mitsubishi Lancer X, 9 и 10

Нередко многие автолюбители забывают вовремя проводить замену топливного фильтра. Это может привести к различным неисправностям в топливной системе, а в дальнейшем к перебоям в работе двигателя и полной его остановке.

Согласно инструкции от компании изготовителя автомобилей Mitsubishi, замена топливного фильтра Lancer 9, Lancer 10 и Lancer X, должна проводиться через 120 тыс. километров пробега. Однако имеется один значимый пункт, омрачающий эту радужную картину полностью — это низкое качество нашего топлива. К большому огорчению, у нас в стране ни один человек не застрахован от бензина с различными примесями, грязью, частичками метала, пищинками и иными элементами, которые могут нанести вред различным системам вашего авто. Согласно российских стандартов допускается содержание примесей в топливе от 100 до 450 грамм на 1 тонну.

Однако проведенные исследовательские работы продемонстрировали, что за 5 тыс. километров пробега фильтр имеет возможность скопить около 50 грамм грязи. В соответствии с этим, замену нужно проводить намного раньше, нежели пробег вашего авто приблизится к 120 тыс. километрам. Основные признаки, с появлением которых необходимо произвести замену топливного барьера Лансер (9,10, X):

• двигатель не запускается с первого раза;
• снизилась мощность авто;
• в случае резкого ускорения двигатель глохнет;
• неравномерная работа на холостом ходу.

Но тут необходимо быть осмотрительным, так как подобные же признаки могут быть и у топливного насоса и у загрязненного воздушного фильтра вашего Лансер. В случае если вы заметите, что расход топлива увеличился, а из выхлопной трубы выходит чёрный дым, то это означает, что неисправен воздушный фильтр. Во всех остальных случаях вопрос будет в топливном фильтре. Чтобы его поменять, необходимо сначала его приобрести. Здесь многое зависит от состояния ваших финансов, поскольку официальный фильтр стоит очень дорого. Но расстраиваться не стоит и прекрасно можно обойтись, приобретя деталь китайского производства, которая почти в десять раз дешевле.

Для того чтобы сэкономить на услугах по замене фильтра, эту работу вполне можно выполнить самостоятельно. Если вы внимательно ознакомитесь с инструкцией, то это займет у вас не более 30 минут. Сразу же скажем, работы по замене топливоочистительного барьера для моделей Lancer 9, Lancer 10 и Lancer X, практически идентичны, поэтому рассмотрим все на одном примере.

Перед началом работ необходимо заранее понизить давление в системе. Для этого нужно остановить двигатель и дать постоять машине несколько часов. Это в принципе необязательно, но лишним не будет. Лучше когда в баке будет как можно меньше бензина, а в идеале — не более четверти. Автомобиль необходимо установить на ручной тормоз и поставить нейтральную скорость.

Поэтапная инструкция по замене

Снимаем заднее сиденье. Для этого нужно дернуть его с двух сторон вверх, сорвав с посадочных мест.Заднее сиденье с шумоизоляцией

Убираем звукоизоляцию.Четыре самореза, которые нужно открутить

Откручиваем четыре самореза.
Топливный бак может быть весь в грязи или же мусоре. Обязательно все вычистите с помощью кисточки и ветоши. Это необходимо, чтобы мусор случайно не оказался в баке.Мусор в топливном баке

Завершив очистку, снимаем шланг подачи горючего и обратку.
Откручиваем шесть гаек

Здесь нужно действовать очень осторожно, так как во время эксплуатации авто они вполне могут прикипеть и выкрутится вместе со шпилькой. Для того чтобы этого не случилось, нужно побрызгать их жидкостью WD-40.Место в котором находился фильтр

Снимаем прижимную пластину.

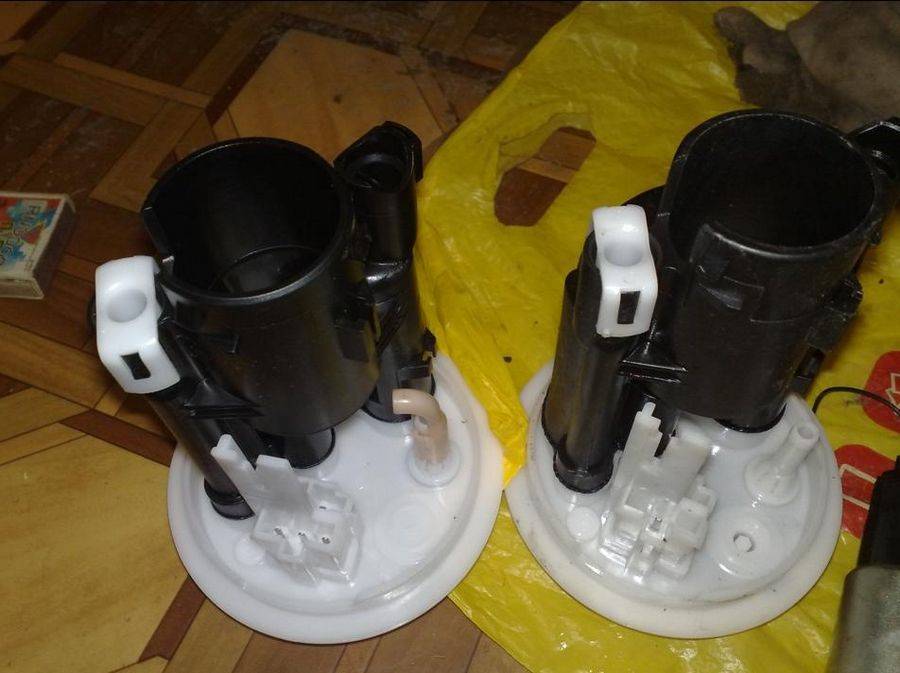

Извлекаем фильтр.Топливный фильтр

Разбираем его.
Меняем фильтр тонкой очистки, а грубой, наоборот, только чистим.Топливный фильтр в разобраном виде

Собираем все в обратной последовательности.

Как видите, в работе по замене топливоочищающего элемента Лансер (9, 10, X) нет ничего сложного. Её может выполнить любой автолюбитель, не тратясь на услуги автомастера.

Видео «Расположение топливного фильтра Лансер (9, 10, X)»

Если вы еще не разобрались, где расположен топливоочистительный барьер, то обязательно посмотрите это видео.

https://youtube.com/watch?v=xA5hboqtVt4

Надеемся, что из этой статьи вы узнали много интересного и полезного и с этой нехитрой работой справились удачно. Если что-то не получилось или у вас есть какие-то предложения, то отставьте свой комментарий.

ДПРВ и ДПКВ

Именно эти самые датчики становятся причиной головной боли многих «лансероводов».

Датчик положения коленвала

Прямое назначение ДПРВ – контролировать угловую позицию ГРМ по отношению к кривошипному валу двигателя. Система Лансера получает значения непосредственно от датчика, обрабатывает их, а затем принимает решение – осуществлять ли впрыск топлива или нет. Умно, хорошо, но если этот маленький датчик глючит или полностью выходит из строя, вся система может просто-напросто «тупить» по каждому случаю.

Например, как оно бывает. Заглушил на дороге свой Лансер, зашёл сока купить, вышел – автомобиль не заводится. Стартер крутит, но двигатель — ни в какую.

ДПРВ или датчик положения распредвала функционирует по принципу датчика Холла. Он реагирует на зубчик распредвала или репер (собственно, поэтому так и назван), когда тот проходит возле него. Таким образом, в нём появляется импульс, который и передаётся в ЭБУ автомобиля.

Примечательно, что ДПРВ частенько глючит после того, как прогреется. В некоторых случаях, если оказывается влияние на его разъём, он тоже отказывается работать.

Датчик положения распредвала Лансер

Неисправный ДПКВ приносит больше проблем. Лансер не заводится, хотя подача горючего идёт, пропадает ток на катушки зажигания и сплошь подобная морока. Сложности с этим датчиком подразумевают его демонтаж. Чтобы обеспечить доступ к ДПКВ, нужно снимать ремни, защиту ГРМ, компрессор. Датчик стоит около 3000 рублей.

Расположение бензонасоса на Митсубиси Лансер 9 и причинны его выхода из строя

Топливный насос автомобиля Lancer 9 располагается внутри топливного стакана, который находиться непосредственно в бензобаке. Для того, чтобы получить доступ к электробензонасосу требуется демонтировать задний ряд сидений и вскрыть технологический лючок.

В процессе эксплуатации автомобиля существует ряд факторов, способных сократить ресурс топливной помпы и стать причиной выхода ее из строя:

• продолжительная езда с низким уровнем топлива,
• перегрев бензонасоса,
• чрезмерное загрязнение топливного фильтра,
• попадание в бензобак посторонних технических жидкостей или влаги,
• нестабильное электропитание мотора бензонасоса,
• заправка фальсифицированным горючим,
• наличие мусора в топливе,
• механические повреждения.

Артикул и стоимость фирменного топливного насоса Mitsubishi Lancer 9 и его аналогов

Оригинальный топливный насос на Митсубиси Лансер 9 имеет артикульный номер MR566825. Его цена колеблется от 7 до 20 тыс. рублей. Существуют  топливные насосы от сторонних производителей.

Их стоимость значительно ниже, чем у фирменного изделия. При этом многие варианты не уступают в своем качестве оригиналу.

Перечень наилучших сторонних производителей бензиновых насосов для Mitsubishi Lancer 9 приведен в таблице ниже.

Таблица Аналоги топливного насоса на автомобиль Митсубиси Лансер 9

STELLOX	10-01015-SX	770-800
MAXGEAR	43-0076	1100-1200
PATRON	PFP024	1300-1500
BOSCH	0 580 454 094	1600-2000

Требуемые инструменты для замены электробензонасоса Лансер 9

Для того, чтобы замена топливного насоса на Лансер 9 прошла успешно, потребуются инструменты, перечень которых приведен в таблице ниже.

Таблица Инструменты необходимые для замены электробензонасоса Лансер 9

Отвертка	С плоским и крестовым лезвием
Круглогубцы	Можно заменить пассатижами или плоскогубцами с узкими губками
Ключ накидной	‘на 8’, ‘на 10’
Проникающая смазка	Например, WD-40
Ключ торцевой	‘на 8’
Нож	Можно заменить отверткой с плоским тонким лезвием
Пылесос	Для очистки загрязнений
Кисточка	Для предотвращения попадания мусора в бензобак
Полиэтиленовая пленка	Для уменьшения количества проникающих в салон автомобиля паров бензина
Резинки	Можно заменить небольшими проволочками

Также в процессе замены предстоит очищать рабочие поверхности от сильных загрязнений. Для этих целей необходимо запастись ветошью.

Замена бензонасоса на Mitsubishi Lancer 9

Для того, чтобы произвести замену бензинового насоса Лансер 9, следует воспользоваться инструкцией, которая приведена ниже.

• Зафиксировать автомобиль стояночным тормозом.
• Демонтировать задний ряд сидений.
• Снять обшивку.
• Очистить пыль и прочий мусор.
• При помощи отвертки открутить четыре крепления технологического лючка.

Под технологическим лючком имеется большое количество грязи

Ее важно убрать. В противном случае мусор попадет в бензобак

В дальнейшем это может стать причиной преждевременного забивания топливного фильтра или выхода из строя бензонасоса.

Разъединить клеммное соединение, через которое происходит электропитание насоса. После этого необходимо запустить двигатель. Требуется дать поработать мотору до тех пор пока он не заглохнет. Это позволит снизить давление в топливной магистрали. Альтернативным вариантом обесточивания электромотора насоса является изъятие его предохранителя. Данное мероприятие можно осуществить до вскрытия технологического лючка.

Отсоединить все патрубки.

Для предотвращения появления запаха бензина в салоне автомобиля Lancer 9 необходимо закрыть все трубки полиэтиленовой пленкой, зафиксировав ее при помощи проволоки или резинок.

Открутить крепления фиксирующего кольца топливного стакана. Снять кольцо.

• Изъять топливный стакан из бензобака.
• Расположить топливный стакан на чистой поверхности.

Снять крышку электробензонасоса. Для этого необходимо поддеть отверткой пластиковый фиксатор.

• Вынуть резиновый упор электробензонасоса. Визуально осмотреть его. Наличие обжатий, разрывов и прочих механических повреждений говорит о необходимости его замены.
• При помощи отвертки рассоединить клемму питания электродвигателя насоса. Изъять топливную помпу из корпуса.

Подцепив ножом или тонкой отверткой фиксирующую шайбу, отсоединить сеточку-фильтр от насоса.

• Разобрать топливный стакан и произвести дефектовку его элементов, визуально оценивая их состояние.
• Заменить электробензонасос.
• Собрать топливный модуль в обратном порядке.
• Установить стакан на место.

• Закрыть технологический лючок.
• Установить задний ряд сидений.
• Произвести пробный запуск силовой установки. Проконтролировать ее работу в различных режимах.

Как заменить топливный фильтр

Для замены топливного фильтра не нужно лезть под днище или под капот – доступ к нему осуществляется через салон автомобиля.

В первую очередь следует определить, где находится топливный фильтр.

Он расположен под пассажирским сидением в задней части авто. Для доступа к детали придётся снять нижнюю часть сидения.

Инструкция:

1. В первую очередь спускаем давление в системе. Для этого необходимо открыть капот и найти предохранитель бензонасоса. Он расположен в монтажном блоке. Просто извлекаем предохранитель, после чего нужно запустить двигатель и подождать, пока он не заглохнет. Теперь, когда в системе не осталось топлива под давлением, можно приступать к следующим этапам.

Предохранитель бензонасоса № 23 (синий, на 15 Ампер).

Замена топливного насоса на Мицубиси Лансер 10 своими руками

Замена топливного насоса — процесс не сложный, он не занимает большого количества времени, но требует тщательного внимания. Итак, для замены бензонасоса потребуется следующие инструменты:

• рожковый ключ или головка на «8»;
• шлицевая отвертка;
• пассатижи;
• герметик;
• емкость для слива топлива.

Порядок работ следующий. Необходимо, чтобы уровень топлива в баке был минимальным. В первую очередь снимаем минусовую клемму с аккумулятора, затем открываем топливный бак на несколько минут. После чего закручиваем пробку обратно. Это необходимо чтобы хотя бы частично снизить давление в системе.

Как только вышеперечисленные операции сделаны переходим к заднему сидению — его необходимо снять. Снять его просто, оно крепится на специальных крючках, приподнимаем его и снимаем.

Сидение снято, теперь взору предстает лючок, как раз-таки под ним и находится виновник торжества — бензонасос. Сначала извлекаем держатель жгута проводов около отверстия крышки лючка. Поддеваем его отверткой, снимаем и отодвигаем.

После чего поддеваем крышку лючка отверткой, «проходимся» по всей площади лючка и аккуратно поднимаем его.

Затем необходимо снять колодку проводов, сжимаем ее руками и вытаскиваем.

Также следует выполнить снятие шланга подачи топлива

После чего откручиваем гайки пластины, удерживающей топливный насос. Отворачиваем их ключом, если ключ не получается «накинуть» на гайки используем пассатижи.

Теперь снимаем уплотнительную прокладку. Если прежняя прокладка «задубела», порвалась или надорвалась — необходимо будет приобрести новую, но если состояние удовлетворительное, то используем герметик при установке прокладки бензомодуля на свое посадочное место.

Затем, потянув за белую крышку вытягиваем бензонасос. Извлекаем его аккуратно, как только вытащите весь корпус (белого цвета) наклоняем насос в одну из сторон и достаем его окончательно, следя за тем, чтобы не погнуть металлическую штангу поплавка.

Теперь, как только насос извлечен — наклоняем его над ёмкостью и сливаем остатки топлива.

Далее — в зависимости от желания владельца следует заменить бензонасос или весь модуль в сборе. Мастера рекомендуют проводить замену бензомодуля целиком, для того чтобы не тратить большое количество усилий на разборку корпуса и замену фильтра и самого насоса.

Однако если же владельцу необходимо заменить сам насос, и он не желает тратиться на модуль в сборе, то он может заменить насос в модуле самостоятельно. Для этого разбирается корпус насоса, снимаются все остальные разъемы, откручиваются фиксирующие штифты на корпусе и корпус разбирается пополам. После чего в него вставляется новый насос и корпус собирается в обратной последовательности.

Теперь, когда все заменен сам корпус или приобретен новый бензомодуль — устанавливаем все в обратном порядке, заливаем бензин и сверяемся с показателями датчика топлива. Если датчик «врет», то необходимо обратно извлечь бензомодуль и настроить уровень поплавка.

Как только показатели топлива настроены и все собрано — процесс можно считать завершенным.

Источник

Меняем топливный фильтр в Mitsubishi Lancer

Нередко многие автолюбители забывают вовремя проводить замену топливного фильтра. Это может привести к различным неисправностям в топливной системе, а в дальнейшем к перебоям в работе двигателя и полной его остановке.

Согласно инструкции от компании изготовителя автомобилей Mitsubishi, замена топливного фильтра Lancer 9, Lancer 10 и Lancer X, должна проводиться через 120 тыс. километров пробега. Однако имеется один значимый пункт, омрачающий эту радужную картину полностью — это низкое качество нашего топлива.

К большому огорчению, у нас в стране ни один человек не застрахован от бензина с различными примесями, грязью, частичками метала, пищинками и иными элементами, которые могут нанести вред различным системам вашего авто.

Однако проведенные исследовательские работы продемонстрировали, что за 5 тыс. километров пробега фильтр имеет возможность скопить около 50 грамм грязи. В соответствии с этим, замену нужно проводить намного раньше, нежели пробег вашего авто приблизится к 120 тыс. километрам. Основные признаки, с появлением которых необходимо произвести замену топливного барьера Лансер (9,10, X):

• двигатель не запускается с первого раза;
• снизилась мощность авто;
• в случае резкого ускорения двигатель глохнет;
• неравномерная работа на холостом ходу.

Но тут необходимо быть осмотрительным, так как подобные же признаки могут быть и у топливного насоса и у загрязненного воздушного фильтра вашего Лансер. В случае если вы заметите, что расход топлива увеличился, а из выхлопной трубы выходит чёрный дым, то это означает, что неисправен воздушный фильтр.

Во всех остальных случаях вопрос будет в топливном фильтре. Чтобы его поменять, необходимо сначала его приобрести. Здесь многое зависит от состояния ваших финансов, поскольку официальный фильтр стоит очень дорого.

Но расстраиваться не стоит и прекрасно можно обойтись, приобретя деталь китайского производства, которая почти в десять раз дешевле.

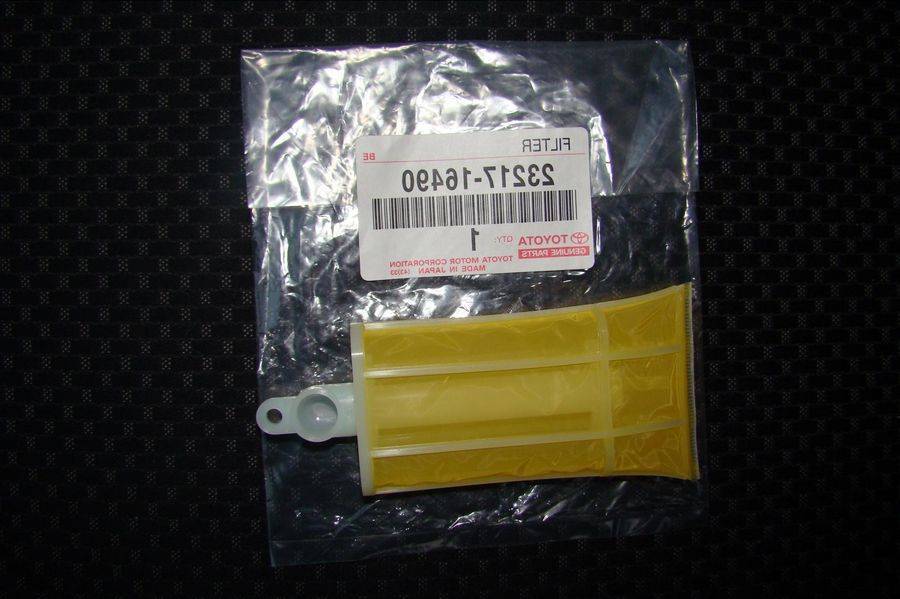

Новый топливный фильтр

Для того чтобы сэкономить на услугах по замене фильтра, эту работу вполне можно выполнить самостоятельно. Если вы внимательно ознакомитесь с инструкцией, то это займет у вас не более 30 минут. Сразу же скажем, работы по замене топливоочистительного барьера для моделей Lancer 9, Lancer 10 и Lancer X, практически идентичны, поэтому рассмотрим все на одном примере.

Перед началом работ необходимо заранее понизить давление в системе. Для этого нужно остановить двигатель и дать постоять машине несколько часов. Это в принципе необязательно, но лишним не будет. Лучше когда в баке будет как можно меньше бензина, а в идеале – не более четверти. Автомобиль необходимо установить на ручной тормоз и поставить нейтральную скорость.

Поэтапная инструкция по замене

Снимаем заднее сиденье. Для этого нужно дернуть его с двух сторон вверх, сорвав с посадочных мест. Заднее сиденье с шумоизоляцией

Убираем звукоизоляцию. Четыре самореза, которые нужно открутить

Откручиваем четыре самореза. Топливный бак может быть весь в грязи или же мусоре. Обязательно все вычистите с помощью кисточки и ветоши. Это необходимо, чтобы мусор случайно не оказался в баке. Мусор в топливном баке

Завершив очистку, снимаем шланг подачи горючего и обратку. Откручиваем шесть гаек

Здесь нужно действовать очень осторожно, так как во время эксплуатации авто они вполне могут прикипеть и выкрутится вместе со шпилькой. Для того чтобы этого не случилось, нужно побрызгать их жидкостью WD-40

Место в котором находился фильтр

Место в котором находился фильтр

Снимаем прижимную пластину. Извлекаем фильтр. Топливный фильтр

Разбираем его. Меняем фильтр тонкой очистки, а грубой, наоборот, только чистим. Топливный фильтр в разобраном виде

Собираем все в обратной последовательности.

Как видите, в работе по замене топливоочищающего элемента Лансер (9, 10, X) нет ничего сложного. Её может выполнить любой автолюбитель, не тратясь на услуги автомастера.

Видео «Расположение топливного фильтра Лансер (9, 10, X)»

Если вы еще не разобрались, где расположен топливоочистительный барьер, то обязательно посмотрите это видео.

Надеемся, что из этой статьи вы узнали много интересного и полезного и с этой нехитрой работой справились удачно. Если что-то не получилось или у вас есть какие-то предложения, то отставьте свой комментарий.

Устройство топливного фильтра

Соберите необходимый набор инструментов: Далее, поставьте свой Митсубиси Лансер на ровную поверхность, которая отличается неплохим простором. И напоследок обязательно позаботьтесь о технике безопасности: Непосредственно замена топливного фильтра Лансер 10 и 9 осуществляется следующим образом и абсолютно схожа на обеих моделях от Митсубиси: Первоочередно сбросьте давление в топливной системе автомобиля.

Для этого необходимо выключить АКБ, достать из монтажного блока предохранитель бензонасоса, подключить АКБ и завести автомобиль. После того как он заглохнет, прокрутите пару раз стартер и отключите АКБ. Первый призван фильтровать и задерживать все грязные вещества, попавшие в топливо, второй же осуществляет начальную грубую фильтрацию и замена его не требуется, если, конечно, вы не узнали недавно, что бензин на вашей любимой заправке в течение долгих лет разбавляли чем-то непотребным.

Необходимые материалы для замены Номер оригинального фильтра Mitsubishi MR, стоимость его порядка рублей. Если такое вам не по карману, можно присмотреться к аналогам, их довольно много и качество у них разное, от хорошего до приемлемого.

По факту, подойти могут следующие варианты: На вливающем шланге есть защелка, которую надо сжать и потянуть шланг и снять его со штуцера. На выводящем шланге надо сдвинуть хомут назад по шлангу, предварительно сжав усики хомута.

Отсоединенные шланги заткните чем-нибудь. Подача напряжения на насос при стартере — это чушь. Машина у вас не заводилась от того, что в системе был воздух, и когда вы несколько раз пробовали заводить — воздух удалился и появилось высокое давления топлива.

Снятие бака, ремонт шпилек бака Lancer 9

Сверху до этого датчика вообще не реально подступиться. Можно поставить аналогичный датчик, пусть и с иным размером. Главное — чтобы не пропускал масло.

Система Лансера получает значения непосредственно от датчика, обрабатывает их, а затем принимает решение — осуществлять ли впрыск топлива или нет. Например, как оно бывает. Заглушил на дороге свой Лансер, зашёл сока купить, вышел — автомобиль не заводится.

Стартер крутит, но двигатель — ни в какую. Проверьте состояние резинового упора электробензонасоса, замените упор, если он надорван или сильно обжат.

Замените прокладку если она сильно обжата или надорвана. Крестовой отвёрткой отвинчиваем крепление лючка. Открыв лючок, перед нами вот такая интересная картина. Берём кисточку и аккуратно сметаем грязь, можно использовать пылесос.

Оно крепится на защёлках. Под сидением находится лючок бензобака. Крестовой отвёрткой отвинчиваем крепление лючка.

Замена топливного фильтра на Лансер 9 своими руками: видео

Причиной замены топливного фильтра может быть плохой запуск двигателя, рывки при движении, падение мощности.

При загрязнении фильтра, топливо вместе с мусором будет попадать в систему сгорания и двигатель начнёт работать с перебоями.

• 1 Расположение фильтра
• 2 Инструмент
  • 2.1 Алгоритм замены
  • 2.2 Артикулы

Расположение фильтра

Топливный фильтр находится внутри топливного бака.

Замена фильтра производится из салона, для чего необходимо снять заднее сидение.

По регламенту его замена производится через каждые 60 тыс. пробега. Но из-за плохого качества топлива некоторые автомобилисты меняют фильтр намного раньше указанного срока.

Инструмент

Для замены фильтрующего элемента необходимо иметь:

• плоскую отвёртку;
• фигурную отвёртку;
• узкогубцы;
• набор накидных ключей;
• набор головок;
• нож.

В топливной системе двигателя создаётся высокое давление, поэтому перед заменой необходимо отключить питание бензонасоса, завести автомобиль и дождаться пока он заглохнет!

Алгоритм замены

Для замены фильтра необходимо:

Установить коробку передач в нейтральное положение и зажать ручной тормоз. Снять заднее сиденье и убрать шумоизоляцию, под ней будет люк бензобака.
Лючок топливного бака крепится на четырех саморезах.

С помощью фигурной отвёртки открутить 4 винта и снять крышку. Под крышкой расположен топливный насос, его нужно очистить от пыли и грязи с помощью компрессора, чтобы избежать попадания мусора в бак.
Отсоединить проводку от топливного насоса и запустить двигатель, чтобы сжечь топливо, которое осталось в топливной системе. Как только двигатель заглохнет, давление в системе упадёт и можно снимать топливные шланги с насоса. Отщелкиваем клеммную колодку. Снимаем пластиковый наконечник. Ослабляем хомут и снимаем шланг.
Открутить крепление топливного насоса, предварительно обработав жидкостью «WD-40» (если необходимо), и снять прижимное кольцо.
Защищаем шланги от попадания мусора и отворачиваем гайки крепления бензонасоса.

Вытащить из бака насос и слить с него топливо.
Отжать пластиковые фиксаторы и снять крышку насоса и пластиковую заглушку фильтра

При разборке нужно обратить внимание на состояние резинового кольца на заглушке и резинового упора под крышкой, при необходимости заменить.
Отжимаем отверткой фиксаторы и снимаем крышку.

Отсоединить колоду проводов от насоса и вытащить его из модуля.
Для снятия колодки поддеваем отверткой пластиковый фиксатор.

Снять фильтр грубой чистки, поддевая ножом шайбу.
С помощью ножа снимаем шайбу-фиксатор.

Извлечь минусовой провод и снять жгут проводов с корпуса насоса.
Нажимаем на фиксатор и отсоединяем провод.

Заменить фильтр тонкой чистки, замена производится вместе с корпусом. На фильтрах расположены пластиковые направляющие, служащие для прижатия кольца

На некоторых моделях они не совпадают с расположением пазов прижимного кольца. Чтобы они не мешали, их необходимо срезать с помощью ножа. Фильтр плотно прижимается кольцом и затягивается гайками, фиксаторы на нём необязательны.
На фото стрелочками показаны фиксаторы, которые необходимо обрезать.

Чтобы сеточка на насосе села на своё место, нужно постучать по корпусу, пошатывая и прижимая, уложить её на своё место, фиксируя шайбой. При необходимости шайбу нужно заменить.
Топливный насос с новой сеткой-фильтром от Тойоты.

Собрать топливный насос в обратной последовательности.
Устанавливаем насос в топливный бак и проверяем его работу.

После сборки не нужно сразу прикручивать крышку, необходимо запустить двигатель и проверить герметичность шлангов, которые подходят к насосу.
Уложить шумоизоляцию и поставить обратно сидения.

Артикулы

Оригинальный фильтр тонкой очистки. Оригинальный фильтр грубой очистки. Новые прокладки и уплотнительные кольца.

Мы рекомендуем оригинальный топливный фильтр тонкой чистки MR552781 или «NIPPARTS» J1335052. Но также необходимо сразу заменить фильтр грубой чистки MR204495 или его аналог «Toyota» 2321746090, 2321716490. Он первым пропускает топливо и выглядит как обычная сетка.

Фильтр от тойоты стоит подешевле и имеет другую форму, что совершенно не влияет на качество очистки топлива.

Топливный фильтр грубой чистки можно залить ацетоном и оставить на 15 минут, после чего прочистить, лучше продуть воздухом под давлением. После такой процедуры он станет чище и может подождать с заменой.

Пошаговая инструкция по замене

Шланги, которые видны на фото выше, следует аккуратно вынуть. Также нужно будет отсоединить штекер проводки.

Внимание. Сложнее будет снять топливный шланг, закрепленный с помощью защёлки

Надо будет приложить усилие, чтобы она поддалась.

выворачиваются гайки крепления, насаженные по всей окружности элемента очистки горючего;

Гайки по всей окружности крышки

модуль поднимается (снимается) вверх.

Совет. Если гайки сильно заржавлены, рекомендуется обработать их ВД-40, затем прождать немного, чтобы жидкость сделала своё дело, а уже после вывернуть.

Доставать фильтр с погружным насосом надо очень аккуратно, чтобы ненароком не погнуть поплавок с его креплением (на фото ниже черный поплавок).

Поплавок ТФ с его креплением

Для того чтобы отсоединить ТФ от модуля, надо:

• нажать на клипсы в местах, показанных на фото ниже, и штекеры легко выйдут;
• с помощью пассатижей выдавить защитное кольцо, чтобы получилось отделить фильтр от модуля;
• поднять верх модуля;
• освободить ТФ от проводов;
• заменить старый фильтр на новый.

Меняется также сетка грубой очистки или чайный пакетик.

Новый фильтр Лансер 10

Видео: замена ТФ своими руками

Владельцы Лансер 10 и всех предыдущих поколений улана, не забывайте, что последствия езды с грязным фильтром вскоре дадут о себе знать! Это выльется в общее засорение системы питания, а соответственно — к потере мощности и большому расходу горючего. На Митсубиси Лансер расход топлива на 100 км составляет 8 литров в городе и 6 литров на трассе (реальные данные). С загрязнённой топливной системой эти показатели заметно выше.
